SPIRE测试仪培训资料.pptx

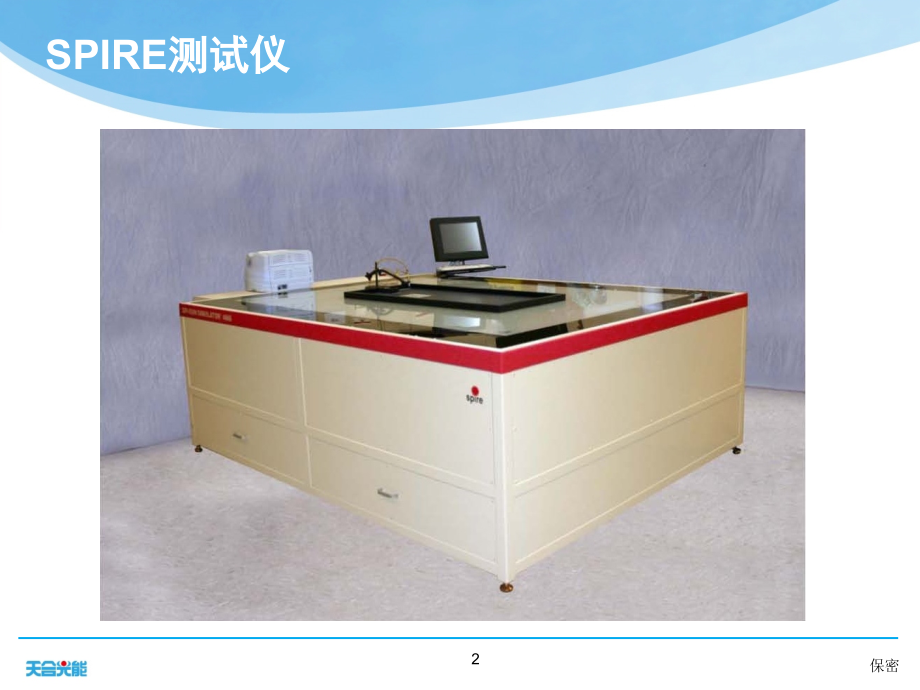

#,按一下以編輯母片標題樣式,单击此处编辑母版文本样式,第二级,第三级,第四级,#,单击此处编辑母版文本样式,1,保密,测试仪培训资料,2,保密,SPIRE,测试仪,3,保密,使用,SPIRE,测试仪的注意点,开机前需要确认接地线完好，测试台表面清洁无灰尘，压缩空气打开。,打开电源后，电脑自动启动，确认压缩空气气压在,4.5MPa,左右。电磁阀是否工作正常，正常状态常亮。,电脑启动后，打开桌面上太阳图标的,SunSimSLP,程序,，选择用户名，输入密码,。等待程序运行。,进入程序后，按一下电气柜上的,RESET,按钮。,进入,Test information,点击,Connect,再点,IV Test,看灯管光强曲线是否平滑，末端如有下滑的趋势，需要提高灯管电压，直到光强曲线平滑，然后电压稍微加,10V,当光强为,100mW/cm,2,，如图一中灯管光强就不是,100mW/cm,2,当电压增加至,2250V,时应更换灯管。,4,保密,使用,SPIRE,测试仪的注意点,红外测温头应与组件垂直。并观察两边的温度，差异最好不超过,1,摄氏度。,测试时，,2,个,Reference Cell,旁边,0.5M,内禁止站人。,测试仪,2,个滑轮导轨上的滑轮应确认无丢失，松动，如果有请及时紧固。,确认,paramerers,中,Run Title,和,Comment,数据无错误。,确认测试仪保存数据是否为服务器路径,C:spiredate,开关机只需直接关闭开关，等待电脑自动关闭。否则有可能下次开机时电脑不启动。如果关闭开关后电脑仍然长时间不关机，请确认电脑中,UPS,设定,COM,口是否正确。,5,保密,测试仪无网络,测试仪无网络分,3,种情况：,1,，测试仪无网络，其他电脑有网络。首先确认网线是否插好，判断本地 “网络连接”状态是否连通，在数据 包里看“发送”与“接受”数量是否 异常。点击“支持”查看是否存在,IP,地址，如果没有，点击修复。若修复 后仍然没有网络，重新启动测试仪。右击,C:spiredatetrina.udl,文件选择 属性，点击“连接”选项，测试是否 与服务器连接成功。,6,保密,测试仪无网络,2,，测试仪无网络，其他电脑也无网络。这种情况分两种情况：,一是,IT,机房中交换机工作不稳定，需要重新启动交换机就可以了。,二是交换机的插座的电源开关是否跳开,3,，,windows xp,中的网络被“,disable”.,测试后打包无数据,无网络,服务器问题：服务器进程出错，找,IT,。并提供不能打包的序列号。,确认测试仪保存数据是否为服务器路径,C:spiredatetrina.udl,测试仪中确认,parameters,中,Run Title,和,Comment,数据无错误。,7,保密,Test information,正常曲线图,图一,8,保密,Test information,异常曲线图,图二,9,保密,Test information,异常曲线图,图三,更换功率测试板,关机，更换功率测试板，修改,LongPulse.ini,文件中,CALIBRATION,ISCALE1=1.0,(current range 3.0A,档,),ISCALE2=1.0,(current range 6.0A,档,),ISCALE3=1.0,(current range 12.0A,档,),ISCALE4=1.0,(current range 24.0A,档,),VSCALE1=1.0 (voltage range 2.5V,档,),VSCALE2=1.0 (voltage range 10V,档,),VSCALE3=1.0 (voltage range 25V,档,),VSCALE4=1.0 (voltage range 100,档,),VSCALE5=1.0 (voltage range 250V,档,),注意：,此参数只有在更换功率板和年度校准功率板后才能更改,，其他情况禁止更改！,10,异常温度图,11,USB-TC,通道损坏,异常温度图,1,，曲线异常更换,USB-TC,测温通道。,2,，,关闭软件，修改,LongPulse.ini,文件中实际通道,REFCELL_TEMP=0,（标准电池片,1,的温度测量通道）,REFCELL_TEMP2=1,（标准电池片,2,的温度测量通道）,MODULE_TEMP=2,（组件的温度测量通道）,3,，,温度校准，打开软件，查看实际温度与显示温度的差值修改,LongPulse.ini,文件中,RC_TEMP_OFFSET=0,（显示温度比实际温度高则减，反之则加）,RC_TEMP_OFFSET2=0,MOD_TEMP_OFFSET=0,12,13,保密,Parameters,图四,14,保密,电气柜元器件简介,15,保密,电气柜元器件简介,16,保密,电气柜元器件简介,17,保密,电气柜元器件简介,18,保密,电气柜元器件简介,19,保密,电气柜元器件简介,灯管安装新方法,20,将灯管两头过长的引线,用细铜丝绑在灯管上，,以防止铜丝靠近安装基座而引起对基座的高压放电，引发事故。,21,保密,更换灯管,图中：,1,为灯管挂钩，安装时需注意防止弄破灯管，,2,需用无尘布把灯管两头基座擦拭干净。,灯管安装新方法,22,灯管安装新方法,将灯管一头轻轻放置在灯座上,23,灯管安装新方法,盖好灯座盖，注意两边卡槽,24,25,保密,灯管安装新方法,安装灯管引线，盖好盖子,26,保密,灯管安装新方法,注意冷却空气气管，确保不脱落,27,保密,调节光强均匀性,28,保密,调节光强均匀性,光强均匀性应调节至,2%,以下,29,保密,调节光强均匀性,30,保密,测试仪功率重复性,31,保密,操作软件简介,32,保密,常见故障解决,一，红外测试温度异常：,1,，红外测试温度不准确，明显温度相差几度。校准温度修改,LongPulse.ini,文件中,MOD_TEMP_OFFSET,数值,2,，红外测试温度,数值乱跳。,红外温度测试板通道损坏，更换通道。并校准温度。,二，功率测试板损坏,图三是典型的功率测试板损坏的现象，更换测试板并修改,LongPulse.ini,文件,CALIBRATION,参数,三，功率测试线损坏,33,保密,Maintenance,1.Daily Maintenance(,日常保养）,Check the air pressure.The gauges should read 80-100 psi with HV enabled,。,检查空气压力。该指数应为,80-100,磅的高压启用。,检查测试仪玻璃是否清洁。,34,保密,Maintenance,Monthly Maintenance,（每月保养）,1.Remove dust from the reference cell glass cover with a clean,lint-free,cloth.If there are,fingerprints,or other,contaminants,on the glass,moisten,the cloth with,methyl,alcohol and wipe gently.,（使用干净的无绒布清洁标准电池片上的玻璃。如果有指纹或其他污染物的玻璃，用无绒布沾甲醇轻轻地擦拭。）,2.Small quantities of dust will not affect the Sun Simulator operation,but large quantities can begin to limit the lamp brightness and,spatial,uniformity,.The rate of dust,accumulation,will vary,depending on the ambient conditions of the facility.When dust accumulation is noticeable,the lamp,sleeve,and,baffle,should be cleaned.,（少量灰尘不会影响太阳模拟器的运转，但大量可以开始限制了灯的亮度和光强均匀性。灯的亮度和光强均匀性影响的比率由灰尘积累多少将有所不同，这取决于环境条件的设施。当灰尘积累是很明显时，套灯，和挡板将要清理）,3.The lamp sleeve and baffle may be cleaned with a lint-free cloth moistened in methyl alcohol.,灯套和隔板可以用无绒布沾甲醇清洁。,35,保密,Maintenance,4.The base,frame,may be cleaned,internally,using a,vacuum,cleaner with a,soft,brush,attachment,.Be careful not to touch the lamp sleeve with bare hands.,该底座结构内可用使用真空吸尘器用软毛刷附件清理。小心，不要赤手空拳触摸灯管护套。,5.Check the,compressed,air filter for liquid,contaminants,.,Drain,if necessary through the,drain valve,at the bottom of the filter bowl.Turn the drain valve clockwise from the bottom to drain any accumulation before it reaches the level of the lower baffle.,检查压缩空气过滤器的液体污染物。排水系统如果有必要通过排水阀底部的过滤器碗。打开排水阀顺时针方向从底部排出之前，任何的积累达到的水平低挡板。,36,保密,Maintenance,Yearly Maintenance,（年度保养）,1.Check the compressed air filter element.Release air pressure from the system.,Unscrew,the,flange ring,on the compressed air filter housing and remove the bowl.Check the filter element and replace as required.,检查压缩空气滤芯。从系统释放空气压力。拔出螺丝法兰环压缩空气过滤器的支架和移除碗。检查滤芯和更换的要求。,2.Follow the recommendations found in the manuals for the computer and any,peripherals,。按照建议从手册中查找计算机和任何外设的问题。,37,保密,谢谢！,
