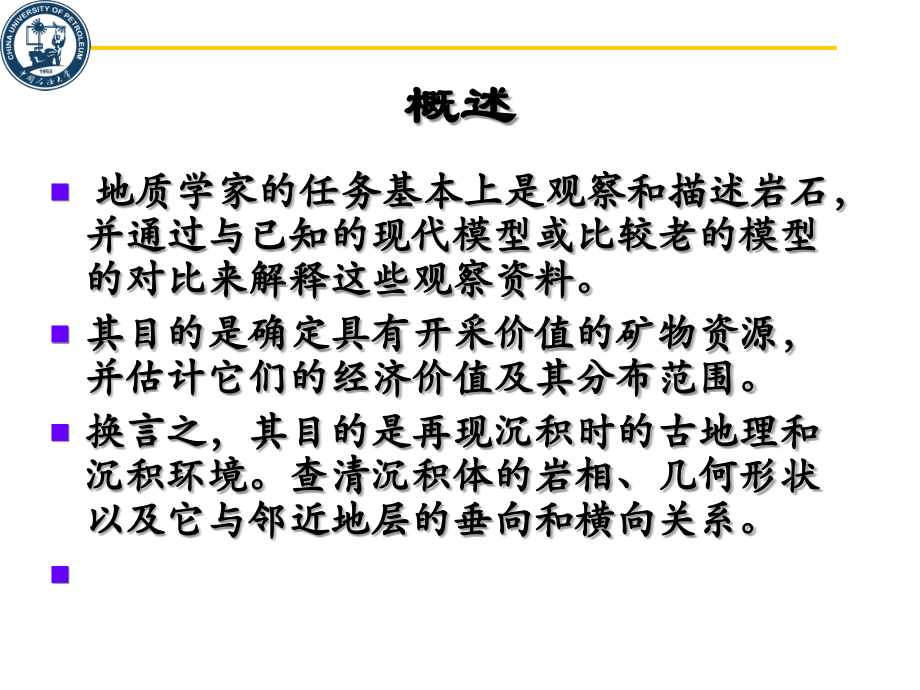

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第一章地层倾角测井,(,diplog,),的基本原理,概述,地质学家的任务基本上是观察和描述岩石，并通过与已知的现代模型或比较老的模型的对比来解释这些观察资料。,其目的是确定具有开采价值的矿物资源，并估计它们的经济价值及其分布范围。,换言之，其目的是再现沉积时的古地理和沉积环境。查清沉积体的岩相、几何形状以及它与邻近地层的垂向和横向关系。,地质学家对沉积体所做的工作可以总结成下表所示的四个阶段。,1,对沉积物的观察和描述：,成分结构,(,岩石的一般物理外貌、岩石物理特性、粒度、颗粒的排列等,),，沉积构造,(,大规模的形态特征、纹理、劈理、分界面的性质、结核的存在,),，化石，厚度、横向延伸方向及范围、垂直方向的演化、横向的演化、构造倾角、褶皱、断层、尖灭,2,与现代模型或与比较老的已知模型进行比较，可以了解：,岩相、古水流,(,河道,),沉积体的几何形状与邻区地层的关系、构造特征和所受的应力,3,解释：,沉积环境和古地理、构造的类型,4,推断：,确定矿物资源的位置、体积及延伸,为了进行这些研究和寻找矿物资源，地质学家从下列各方面取得信息和数据。,1,）对露头的研究；,2,）对井内岩样的鉴定和分析；,3,）测井资料解释；,4,）对地面地球物理勘探资料的利用。,地层倾角测井就是从井眼中利用测井方法获得地层的产状和沉积信息。,1.1,地层产状要素及其确定,1,、产状要素,地层走向,A,B,O,D,D,地层面与水平面相交，,AB,交线的方位称为地层走向，如图中的，方位按顺势针偏离正北角度。,地层倾向,地层面倾斜的方向叫倾向。,地层倾角,倾斜线与倾向线之间的夹角叫地层倾角。,视倾向,任意方向的铅直面与地层面相交，其视倾斜线与视倾向线的交角称视倾角。,视倾角与真倾角的关系为,2,、确定方法,露头：地质罗盘,地下：地层倾角测井,1.2,地层倾角测井的基本原理,1.2.1.,地层倾角仪测量原理,地层倾角和倾斜方位角不是直接测量的，是通过确定地层面，然后根据地层面法矢量来确定的。,确定一个层面在空间的位置至少要有,34,个空间点的坐标（采用柱坐标系,r,、,、,z,），通过计算就可求得地层倾角和倾斜方位角。,1.2.2,德莱赛四臂地层倾角测井仪和测量信息,1,）四臂倾角测井仪简介,2,）不同信息测量原理,井轴,重锤,弧形电位器,徳莱赛公司四臂地层倾角测井曲线图,HDT,低倾角测井仪器测量原理,HDT,高角度倾角测井仪器测量原理,
