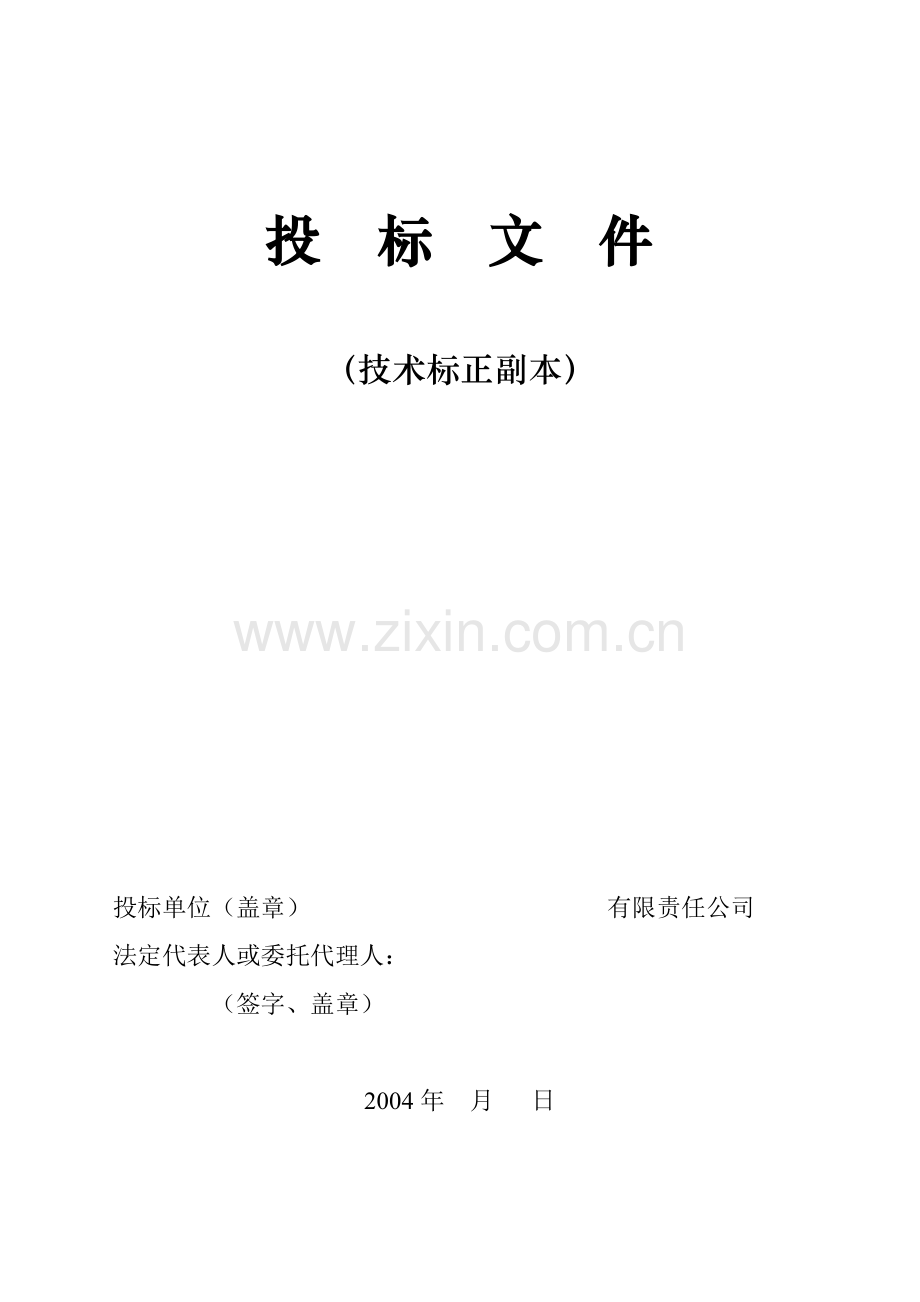

投 标 文 件
(技术标正副本)
投标单位(盖章) 有限责任公司
法定代表人或委托代理人:
(签字、盖章)
2004年 月 日

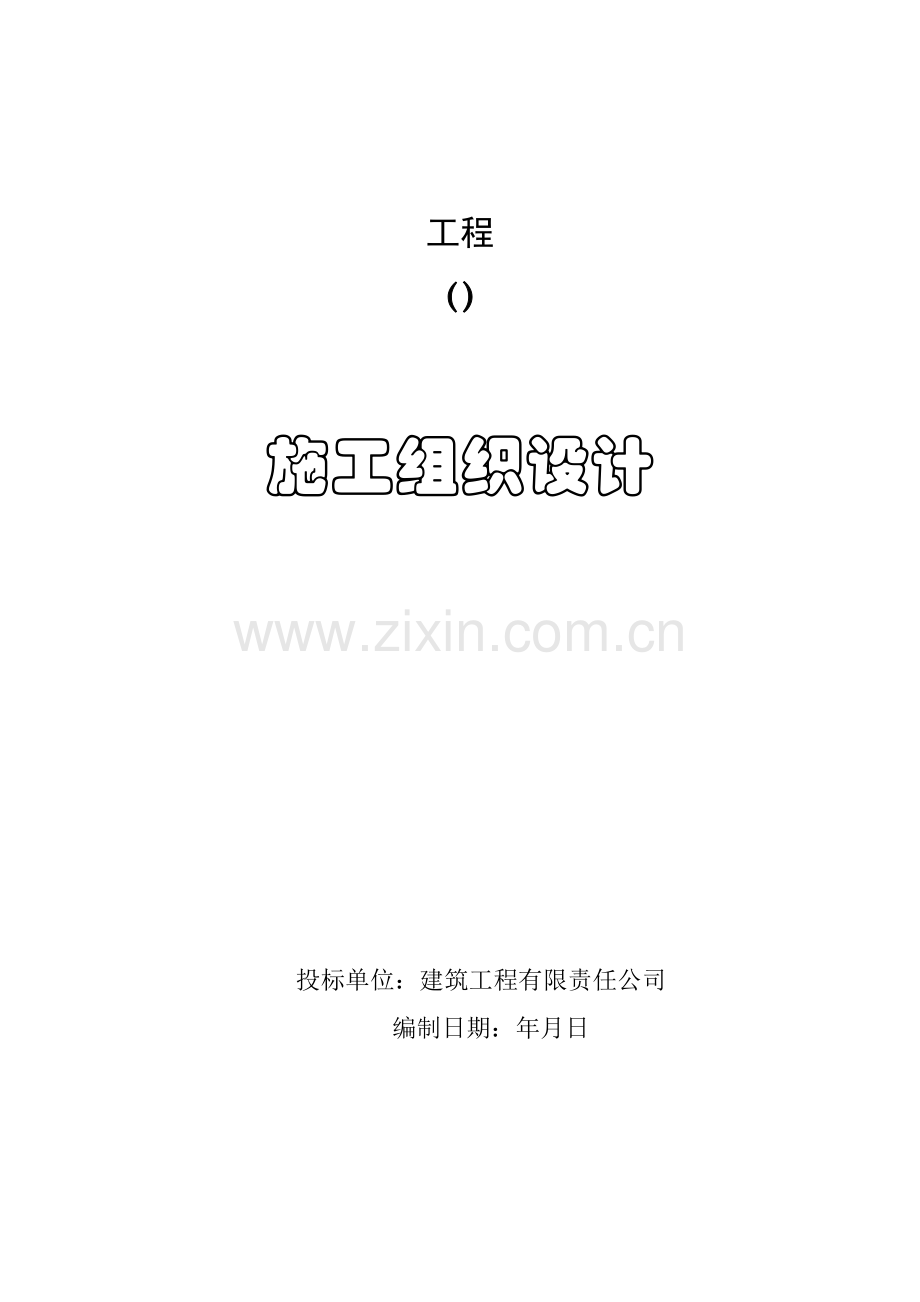

工程
()
施工组织设计
投标单位:建筑工程有限责任公司
编制日期:年月日

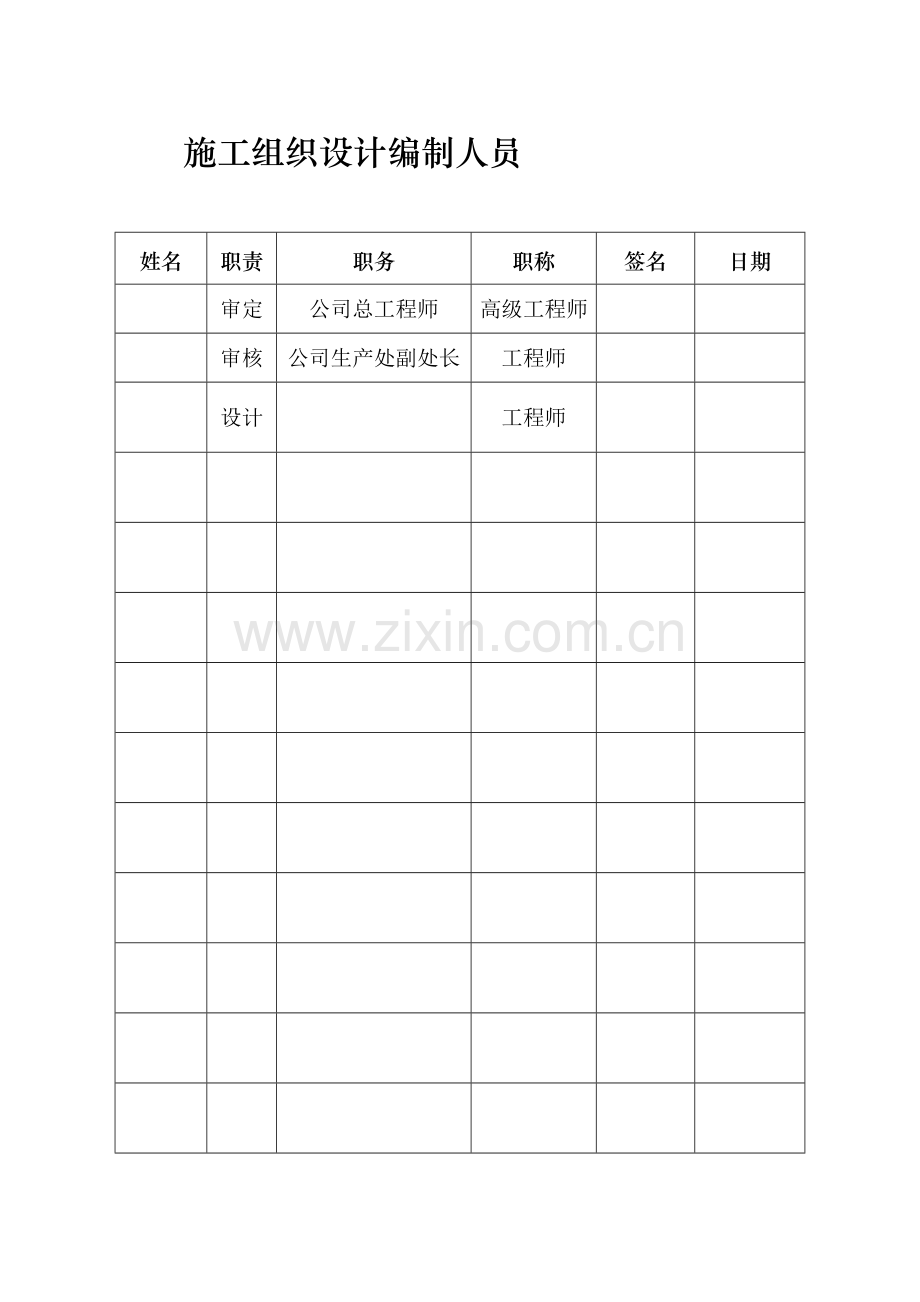

施工组织设计编制人员
姓名
职责
职务
职称
签名
日期
审定
公司总工程师
高级工程师
审核
公司生产处副处长
工程师
设计
工程师
目 录
第一章. 总则……………………………………………………………1
1.1编制说明……………………………………………………………………………………1
1.2编制依据……………………………………………………………………………………1
1.3编制原则……………………………………………………………………………………1
1.4本工程采用的技术规范……………………………………………………………………1
第二章. 工程概况………………………………………………………3
2.1综合说明……………………………………………………………………………………3
2.2设计概况……………………………………………………………………………………3
2.3现场自然条件………………………………………………………………………………5
第三章. 施工准备及降低成本措施……………………………………6
3.1技术准备……………………………………………………………………………………6
3.2物资、劳动力组织准备……………………………………………………………………7
3.3施工现场准备………………………………………………………………………………7
3.4工程分包计划………………………………………………………………………………7
3.5降低成本的措施……………………………………………………………………………7
第四章. 施工组织机构和施工人员配备………………………………9
4.1管理机构及质量、安全保证体系……………………………………………………………9
4.2 项目部主要施工及管理人员………………………………………………………………9
4.3 施工队组建设………………………………………………………………………………10
第五章. 进入该工程的施工机械设备…………………………………12
5.1 施工机具的选择……………………………………………………………………………12
5.2主要机具使用计划…………………………………………………………………………13第六章. 工程材料的采购和进场计划…………………………………14
6.1 材料采购及准备……………………………………………………………………………14
6.2工程材料的进场计划………………………………………………………………………14
第七章. 现场平面布置…………………………………………………15第八章. 施工进度计划及保证工期措施………………………………17
8.1施工进度计划………………………………………………………………………………17
8.2工期保证措施………………………………………………………………………………18
8.2.1组织措施………………………………………………………………………………18
8.2.2管理措施………………………………………………………………………………18
8.3具体措施……………………………………………………………………………………19第九章. 总体施工顺序安排和主要工艺流程…………………………21
9.1工程总体顺序安排…………………………………………………………………………21
9.2基础工程……………………………………………………………………………………21
9.3室内装饰……………………………………………………………………………………21
9.4外墙及室外装饰……………………………………………………………………………21第十章. 主要分部分项工程施工方法…………………………………22
10.1测量定位……………………………………………………………………………………22
10.2施工外架……………………………………………………………………………………23
10.3土方工程……………………………………………………………………………………23
10.4基础施工及土方回填………………………………………………………………………25
10.4.1基础施工………………………………………………………………………………25
10.4.2回填土…………………………………………………………………………………25
10.5上部结构施工……………………………………………………………………………26
10.5.1模板工程施工方案……………………………………………………………………26
10.5.2钢筋工程施工方案……………………………………………………………………26
10.5.3混凝土工程施工方案…………………………………………………………………29
10.5.4砌体工程施工方案……………………………………………………………………30
106装饰装修施工方案………………………………………………………………………32
10.6.1内墙及天棚抹灰………………………………………………………………………32
10.6.2墙面…………………………………………………………………………………… 33
10.6.3水泥砂浆楼地面………………………………………………………………………33
10.6.4地面面砖施工…………………………………………………………………………35
10.6.5外墙面砖………………………………………………………………………………36
10.6.6铝合金门窗安装………………………………………………………………………39
10.6.7木门安装………………………………………………………………………………41
10.7屋面防水施工方案………………………………………………………………………43
第十一章质量保证措施 ………………………………………………46
11.1保证工程质量措施…………………………………………………………………………46
11.1.1确立创“优良工程”的质量目标……………………………………………………46
11.1.2建立本工程协调领导小组……………………………………………………………46
11.1.3质量策划………………………………………………………………………………46
11.1.4管理措施………………………………………………………………………………47
11.1.5技术措施………………………………………………………………………………49
11.2技术难点、常见质量通病及处理办法……………………………………………………49
11.3施工测量质量保证措施……………………………………………………………………50
11.4土方开挖及回填的注意事项………………………………………………………………51
11.5主体结构施工质量保证措施………………………………………………………………52
11.5.1砌体施工质量保证措施………………………………………………………………52
11.5.2钢筋砼结构工程………………………………………………………………………52
11.5.3砼楼板裂缝的预控措施………………………………………………………………55
11.6装修工程施工质量保证措施………………………………………………………………56
11.6.1内墙及天棚抹灰………………………………………………………………………56
11.6.2外墙壁水泥砂浆抹灰层空鼓、裂缝预防措施………………………………………57
11.6.3外墙面砖铺贴应注意的质量问题……………………………………………………58
11.6.4铝合金门窗施工质量注意事项………………………………………………………58
11.7屋面防水施工质量保证措施………………………………………………………………59第十二章. 工程半成品和成品保护措施………………………………61
12.1土方开挖……………………………………………………………………………………61
12.2钢筋砼工程…………………………………………………………………………………61
12.3砖砌体工程…………………………………………………………………………………62
12.4装修工程……………………………………………………………………………………62
12.5屋面防水工程………………………………………………………………………………63第十三章. 冬雨季施工措施……………………………………………65第十四章. 安全生产保证措施…………………………………………67
14.1安全管理体制………………………………………………………………………………67
14.2高空及立体交叉作业的防护………………………………………………………………69
14.3“三宝”、“四口”防护……………………………………………………………………70
14.4井架子………………………………………………………………………………………71
14.5其它施工机具………………………………………………………………………………71第十五章. 地下管线及其他地上地下设施的加固措施………………72第十六章. 文明施工及环境卫生措施…………………………………73
16.1建立和健全文明施工保证体系……………………………………………………………73
16.2落实《建筑施工安全检查标准》要求……………………………………………………73
16.3现场平面布置要求…………………………………………………………………………73
16.4现场材料堆放要求…………………………………………………………………………73
16.5施工机械、用具及用电管理要求…………………………………………………………74
16.6施工作业面要求……………………………………………………………………………75
16.7办公室、生产区环境卫生院………………………………………………………………75
16.8现场宣传与人的精神面貌一新……………………………………………………………76
16.9现场绿化验室………………………………………………………………………………76
16.10施工总平面管理…………………………………………………………………………76第十七章. 减少扰民降低环境污染和噪音的措施……………………78
17.1防止大气污染………………………………………………………………………………78
17.2防止水污染…………………………………………………………………………………78
17.3防止施工噪声污染…………………………………………………………………………78第十八章. 工程服务及回访措施………………………………………79
18.1目的…………………………………………………………………………………………79
18.2工作程序……………………………………………………………………………………79
18.3回访质量记录………………………………………………………………………………80第十九章. 计算书刊号…………………………………………………81
19.1施工用水计算………………………………………………………………………………81
19.2施工用电计算………………………………………………………………………………82第二十章. 附 表………………………………………………………85
附表一:简历表………………………………………………………………………85
附表二:拟投入的项目经理及主要管理人员情况表…………………………………………86
附表三:进入本工程的主要机械设备计划表…………………………………………………87
附表四:劳动力计划表…………………………………………………………………………88
附表五:项目拟分包情况表……………………………………………………………………89
附表六:主要建筑材料进场计划………………………………………………………………90
附表七:临时用地表附表八:质量体系一览表(施工组织机构)…………………………92第二十三章. 附图
附图一:施工现场平面布置图
附图二:施工网络进度计划图
附图三:施工现场用电布置图
第一章. 总 则
1.1编制说明
本施工组织设计是根据本次招标过程中招标单位发给的本工程设计图、招标文件、投标答疑,按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。如能中标,我公司将按中标通知书指定的时间和地点与建设单位协商,签订本工程施工承包合同,做好人员、材料和施工机械的组织、进场等施工准备工作,按时开工。
在此基础上,开工前我公司将根据会审后的施工图、建设单位、监理单位对本投标方案提出的修改意见等,对本工程的施工组织设计做进一步的完善细化,编制详尽的分项工程施工方案和组织措施,确保本工程施工的顺利进行。
施工过程中,如有变更,我公司项目部将针对变更情况,根据实际情况重新修改相应的施工方案,并报建设单位和监理单位,取得认同后方予以实施。
1.2编制依据
1.国家现行建筑安装工程施工及验收规范、规程、建筑工程预算定额。
2.本工程招标书文件及招标单位提供的设计施工图。
3.本公司《程序文件》。
1.3编制原则
1.坚持质量第一,用户至上的宗旨,全面执行我公司质量方针,严格按照三位一体要求进行施工管理,切实贯彻执行国家施工及验收规范、操作规程和制度,确保工程质量和安全。
2. 严格执行基建程序,发挥我公司技术优势,利用先进的施工技术,科学管理,加快施工进度,确甲方投资尽快产生效益。
3.充分发挥我公司整体实力,大量使用先进的机械设备,减轻劳动强度,提高劳动生产率,加快施工进度。
4.遵循国家及市政府有关环保文件精神,采取有效措施,减少环境污染,降低噪音。
5.严格遵守国家及市政府有关消防要求,做好消防工作。
1.4本工程采用的技术规范
本工程施工我公司将贯彻现行建筑施工规范要求。对分项、分部及单位工程的质量评定严格按《工程质量检验评定标准》进行,确保工程达到优良。应用于本工程的主要技术规范:
工程测量规范
建筑地基基础施工质量验收规范
钢筋焊接及验收规程
砼强度检验评定标准
砼结构工程施工质量验收规范
屋面工程技术规范
建筑装饰装修工程施工质量验收规范
建筑地面工程施工质量验收规范
建筑工程施工质量验收统一标准
施工现场临时用电安全技术规范
建筑施工高处作业安全技术规范
建筑机械使用安全技术规程
建筑施工扣件式钢管脚手架安全技术规范
建筑施工安全检验标准
第二章. 工程概况
2.1综合说明
工程名称:
设计单位:
建设地点:
建筑面积:
结构类型:
建筑层数:
招标范围:土建、水安装、消防、防雷、部分电安装工程。
定额工期:
我方投标工期:
开工时间:
竣工时间:
投标保证质量:工程质量按国家颁布的《建筑工程施工质量验收统一标准》(GB50300-2001)进行检验评定,确保达到市优良等级。
安全指标:
文明施工指标:达到“标化工地”要求,让业主满意。
2.2设计概况
2.2.1建筑设计概况
(1) 本工程为
(2) 本工程±0.000标高相当于绝对标高由现场定,室内外高差300mm。
(3) 建筑各部位装修:
1) 楼地面:
2) 屋面:
3) 外墙:
4) 内墙:
5) 天棚:
6) 门窗:。
2.2.2结构概况
(1) 上部结构概况:
按6度设防四级抗震设计。
(2) 基础概况:
本工程采用 基础。基底标高为
(3) 材料:
1) 砼强度等级:
① 基础:,
② 主体结构:
③ 预制构件、门顶过梁:
2) 钢筋:Ⅰ级(φ),Ⅱ级(Φ)。
3) 砖砌体:
① 外墙:
② 2.3现场自然条件
该工程位于 现场场地已平整,并已做好三通一平及施工前准备工作。西面和南面均为市政道路,南面为公安局办公楼,交通便利,施工场地较为平坦,供水、供电到位,道路畅通,施工用水、用电已接通,场地条件较理想。
第三章. 施工准备及降低成本措施
3.1技术准备
1.熟悉及会审图纸:根据建设单位提供的图纸和地质资料,配备必要的标准图集和规范、规程,组织有关人员熟悉图纸,提出问题,参加建设单位组织的图纸会审,并做好会审记录。
2.原始资料调查分析:通过对本地区的气象、现场周围情况、建材市场供应状况等项调查,为总平面布置和施工组织设计提供依据。
3.编制施工图预算和施工预算:根据施工图纸,计算工程量,列出各施工阶段主要工种、劳动力、主要材料的需用量及主要施工机械台班需用量表,不编制工程进度计划提供依据,再根据劳动定额编制施工预算,进行两算对比。
4.编制施工组织设计:在本施工组织设计的指导下,按设计要求,根据工程特点,结合现场环境及本单位情况,进一步细化编制分部分项工程的施工方案,采用行之有效的施工方法,科学、合理地编制施工阶段的施工组织设计,做到质量优、工期短、无重大事故。
5.分别作好技术和安全交底工作,实行层层交底,并将书面交底存档。
6.根据阶段施工进度提前向公司试验室申请砼和砂浆配比,并及时向班组交底。
7.资料准备:遵照公司及质监站的有关规定,开工前准备好各种样表,施工中随时整理装订成册。
3.2物资、劳动力组织准备
1.根据工程规模,结构特点和复杂程度,遵循合理分工与密切协作的原则,组织高效率的施工组织班子。
2.做好职工入场教育工作,按照开工日期和劳动力需要量计划,分别组织工人分批进场,安排好职工生活,并进行安全、防火、文明施工和遵纪守法教育,使职工严格遵守上级颁发的各项规章制度。
3.对特殊工种进行上岗前的培训,无上岗证者严禁进入现场施工。
4.根据施工进度计划,分阶段提出材料、机具需用计划,安排好进场时间。
5.选择全格供应商,组织好货源,把好材料关。
3.3施工现场准备
1.根据施工平面布置图做好临时设施的搭设工作及水准点及座标点的移交工作。
2.现场设好各种消防设施、“五牌一图”、宣传牌、警告牌、安全通道。
3.4工程分包计划
本工程拟不进行分包。
3.5降低成本的措施
1实行工程项目承包责任制,制定经济奖罚承包责任制,承包的主要内容为包总工期、包工程质量、包安全、包材料人工消耗。
2做好工程量的计算工作,认真进行成本控制。
3在材料管理上抓好如下几点:
(1) 严格执行公司现行材料管理制度,在价格上坚持货比三家。
(2) 材料进场坚持验质、计量、记帐。
(3) 加强现场材料管理,作好材料回收工作,及时回收资金。
(4) 经济报表与经济曲线是反应实际收支与盈亏的重要标准,也是检验施
工策划是否准确与合理的杠杆,必须建立相关的经济台帐。
(5) 合理使用资金,根据合同及总进度计划预测,制定资金使用计划,合理使用资金。
第四章. 施工组织机构和施工人员配备
4.1管理机构及质量、安全保证体系
我公司实行三级管理,即集团一级管理,建筑公司二级管理,项目经理部三级管理。
公司级生产管理,由公司总经理负责全公司的各项管理工作,公司总工程师负责各项目工程的质量、安全等生产技术管理工作,公司机关设立经营处、生产技术科和质量安全科等各科室,生产技术科负责各项目工程的施工进度计划,各项目之间的协调工作。质量安全科负责施工生产的质量、安全教育和检查督促工作。
公司级生产管理,由公司经理代表公司总经理负责分公司的各项目工程的施工进度计划,各项目之间的协调工作。质量安全科负责施工生产的质量、安全教育和检查督促工作。
公司级生产管理,由公司经理代表公司总经理负责公司的各项管理工作,公司总工程师负责各项目工程的质量、安全等生产技术管理工作,公司等各科室。
工程项目级实行项目经理负责制,以项目经理为主组织项目经理部,负责该工程的指挥与管理,执行各项国家规范、规程、标准以及本工程项目组织设计,保质保量完成施工承包合同任务。项目经理部设项目经理、项目主管工程师、施工员、质检员、安全员、核算员、材料员、设备员等管理岗位,各工作人员一律持证上岗。
公司的施工组织机构及质量、安全保证体系见附表八。
4.2项目部主要施工及管理人员
经慎重考虑,本工程的土建及装饰工程的项目经理由我公司的优秀项目经***担任,该项目经理是我公司的优秀项目经理之一,有丰富经现场施工经验,曾主持或参与过 等工程,这些工程施工中均能如实地反映设计意图,质量好、工期快、施工期间均未发生过重大的质量、安全事故、深得业主与设计单位的好评。
参与本工程施工的其他管理人员也均是我公司的业务骨干,多人被评为公司的先进工作者,项目部管理人员职责分工明确,协同配合,在项目经理的领导下,项目部全面负责现场的施工、技术、质量、安全、核算等工作,并根据作业计划和施工预算提出劳动力、材料机具需用计划,统一指挥生产,保证本工程的工期、质量、成本、安全和文明施工等各项控制目标和各项经济技术指标的实施。
本工程项目经理简历详附表一,项目部主要施工及管理人员配备详附表二。
4.3施工队组建设
以项目经理为首组织施工生产。在项目经理部的领导下,组成由专业技术工种组成的各施工队组,施工队组设队长,全面负责队组的生产工作,各生产班组长率领,工人直接完成施工任务,施工队长、班组均不脱产,为直接生产工人,特殊工种由持有效证书的专业技术工人组成。
进入本工程的主要施工作业队组如下:
泥工队 人。
钢筋队 人。
木工队 人。
砼 队 人。
砼养护 人。
架子队 人。
防水队 人。
铝合金队 人。
机械工队 人。
电焊工队 人。
油漆工队 人。
水电工队 人。
第五章. 进入该工程的施工机械设备
5.1施工机具的选择
1.场内运输机械及运输方式:
本工程选用6台井架作场内材料的主要垂直运输工具;施工现场的水平运输用一般铁斗车,楼层内的水平运输采用铁斗车。
2.挖土设备:
土方用反铲挖掘机开挖,现场配备斗容量1m2的反铲挖掘机2台,进行场地土方及基槽的开挖。土方运距按200m计,土方的运输先用HY3090自卸汽车4辆,全部弃土均运出场外,堆放在甲方指定场地。
土方开挖时要准备数量充足的抽水机进行基坑基槽排水,防止基槽被浸泡。
3.搅拌设备:
砂浆采用机械搅拌。
本工程采用现场集中搅拌。现场设4个集中搅拌站,搅拌站内设1台搅拌机和1台砂浆搅拌机。另在现场各储备1台备用。水泥及砂石的计量用用镑秤计量系统。
4.钢筋机械:
现场设1个钢筋加工棚,在钢筋棚内设1条生产线,钢筋弯曲机和钢筋切断机各配1台。
本工程的钢筋焊接主要有对焊、电弧焊等,现场设1台钢筋对焊机、2台交流电焊机。
5.木工机械
本工程的钢筋砼楼板主要采用木模板,现场小圆锯配2台,可满足施工要求。另设2台刨床、1台钻床。
6.其它机械:
其它机械根据施工机具需要量情况及现场施工进度要求分批组织进场,开做好保养和试运等项工作,一些常用的机械及设备配件要有一定数量的储备以便及时替换,保证各种机械正常运转。
5.2主要机具使用计划
进入本工程的主要机械设备使用计划详附表三“进入本工程的主要机械设备计划表”。
第六章. 工程材料的采购和进场计划
6.1材料采购及准备
1.根据施工进度计划安排好各种材料进场时间,并确定仓库及堆放的面积和地点。
2.定货源、找厂家、看质量、组织好货源、安排好运输车辆。
3.做试验:各种材料除必须有出厂合格证外,水泥、钢材要按规定取样做力学性能复试,防水材料必须复试;石料和砂在加工现场做含泥量、针片颗粒含量测定,不符合指标坚决不允许进场使用。
4.进场把关:按施工总平面图组织材料现场堆放,除点数、检尺、过秤外还要查看质保书,质保书不合格者严禁进场。
5.钢材必须按双控把关。
6.建筑施工机具准备:根据施工方案和进度计划的要求,编制施工机具需用量计划,为组织运输和确定机具停放场地提供依据。
6.2工程材料的进场计划
详附表六“主要建筑材料进场计划”。
第七章. 现场平面布置
本工程场地各种设施在现场设置如下:
1.生产设施:
生产设施主要包括:办公室、材料仓库、钢筋加工棚、搅拌站、制作场地、堆放场地及各种机械设备等。生产设施的布置以垂直运输设备为中心,根据现场情况合理安排。
2.临时生活设施:
生活设施主要是职工宿舍、食堂、浴室、厕所等,为保持现场容貌整洁,种生活设施拟采用砖混结构,内墙面抹灰刷白。厕所、浴室做成地砖地面或拼地砖地面。
各项设施具体布置情况详见附图1:施工现场平面布置图。
3.平面布置要求:
大门:用砖砌成门柱,门用铁门,漆成绿色。
道路及地面:现场道路及地面均采用硬地坪。现场裸露的临时道路在地面压实后铺200mm厚片石,面铺碎石后浇100厚C20砼,其它裸露堆场院地面、加工场区地面平整夯实后浇注C15砼8cm厚。
除临时办公室、材料仓库、宿舍、食堂等,均用砖砌,顶盖厂棉瓦,内设三合板吊顶,木门,铝合金窗,办公室设地砖地面。
临时厕所用砖砌筑,顶盖石棉瓦,木门,花格窗或百页窗,地砖地面,设自动冲水装置。临时厕所采用封闭式化粪池。
围墙用砖砌筑,外立面抹灰刷白后书写绿色标语及美化图案。
砂、石堆场在三个方向砌挡墙以增加堆放量。
施工现场设专用施工道路,沿建筑周边及道路两侧设排水沟及沉砂井,场地污水经沉砂井沉淀后由甲方指定点排出场外。沉砂井定期清理。
出入口处设临时洗车场,车辆须冲洗干净后方可出入。
4.施工临时供水供电线路
经计算本工程高峰期总用电量128.59kw。 供电主干线选用BLV—3×50+2×25可满足用电要求。为防止停电对施工造成影响,现场设150kw柴油发电机一台,并连接好备用电路,遇停电时马上切换备用电路,使用发电机供电,以保证工程进度。
施工用水主要是生产用水,经计算,采用DN100主管可满足供水要求,此外为确保工程用水,在现场设临时储水池一个,加压泵两台,以防临时断水及水压不足。
施工用电的计算详第十九章。
第八章施工进度计划及保证工期措施
8.1施工进度计划
施工总工期按 个日历天控制。本工程拟 年 月 日开工, 年 月 日竣工。采取先地下后地上,先结构后装修的施工方法。根据本工程的特点分五个施工阶段,即:土方施工阶段;基础施工阶段;主体施工阶段;内外装修施工阶段;室外工程和竣工收尾阶段。给排水、消防、防雷、电照、设备安装与以上各施工阶段进行交叉作业。工期安排控制大致如下:
(1) 土方采用放坡机械开挖,工期约5天。
(2) 基础施工安排15天。
(3) 主体施工按12天一层控制,水箱、屋顶楼梯间工期5天。
(4)基础施工完毕时,组织有关部门进行基础验收;主体封顶时及时进行结构验收。
(5)内装修阶段按118天控制。
主楼单层结构施工进度如下表所示:
标准层施工进度计划
工序
工 期(日历天)
1
2
3
4
5
6
7
8
9
10
11
12
8.2工期保证措施
为了加速施工进度,确保本工程按合同工期完成全部施工任务,尽快发挥投资效益,本工程拟采用三项有效的保证措施。
8.2.1组织措施
成立项目管理部,按国家项目法组织施工,确保总工期。详见“第四章施工组织机构和施工人员配备”。
8.2.2管理措施
(1) 物资落实:
开工前,组织专业人员编制各类物资和半成品计划,专人负责落实采购工作,做到材料、半成品按时适量供应,杜绝由于物资供应而影响施工进度现象发生。
(2) 劳动力落实:
安排技术素质好、有类似工程施工经验的工人、管理人员投入施工,施工人员使用我公司的基本力量,全公司范围内统一调配,在专业工种和劳动力需要等方面,满足现场施工需要。
(3) 机械落实:
现场工程材料和半成品的垂直运输以6台井架为主,公司优先安排该工程需要的一切施工机械,力求提高施工机械化水平,减轻劳动强度,加速施工进度,详见附表三“进入本工程机械设备计划表”。
(4) 措施落实:
为确保按期完成本工程,在保证质量、安全的前提下,认真落实加快工程进度的具体措施,推行“三定期奖”的承包办法。
在施工过程中,项目经理协调、指挥、检查,防止返工而影响工期,同时,项目部按日安排具体施工进度计划,做到以日保旬,以旬保月,确保总工期按计划完成。管理人员坚持每天下班前一小时开现场生产碰头会,小结当天工作情况和存在的问题,布置第二天的工作,及时解决施工过程中的矛盾,凡受客观因素影响工程进度时必须采取有力措施,及时补回来。保证网络计划的实现。
8.3具体措施
本工程在机械使用、人工安排、材料准备等方面,采取有效保证进度措施,具体如下:
(1) 材料管理措施:
1)图纸会审后,立即组织人员按材料需用计划采购材料,钢材、水泥选用质量比较稳定的大厂家产品,并且做好质量验收手续。
2)进度要求,有计划、有秩序的做好现场材料供应。
(2) 人力管理措施:
1)按施工进度计划和现场实际进度,控制劳动力进退场工作。
2)现场工人安排作业要连续,工序搭接要合理。
3)加强工人生产和安全意识教育,通过宣传,贯彻本工程的重要性,提出保质量、抢时间,出效益的生产目标,组织工人队组之间进行劳动竞赛。
(3) 机械管理措施:
1)本工程配备大量机具设备,全面提高施工机械化水平,满足施工作业需要。
2)公司本部机械设备仓库随时备各种施工机械,以便工程急用更换。
3)做好现场设备维修、保养,确保机械完好率和正常运转。
第九章. 总体施工顺序安排和主要工艺流程
9.1工程总施工顺序安排
场地平整、临设搭设→土方开挖→基础施工→回填土→砖砌体、上部结构→装饰工程、屋面工程→拆架→室外工程→清理交工。
其中穿插进行脚手架的搭设、拆除,水电、防雷安装等工程的施工。
9. 2基础工程
土方开挖→人工清槽平整基底→地基验槽→测量放线→基础→地梁→养护→回填。
9.3主体结构工程
(1) 砌体施工:
清理→放线→甚好墙体、墙内埋管→竖向管道安装→竖管试压。
(2) 钢筋砼结构:
投点放线→复核→施工缝处理→柱绑扎钢筋→验收→柱、梁、板封模→施工缝处理→梁、板绑扎钢筋→验收→砼浇筑→养护。
9.4室内装饰
结构处理→放线→贴灰饼冲筋→立门窗框→各类管道水平支管安装→墙面抹灰→管道试压→楼面装修→墙面及顶棚面层装修→安门、窗扇、油漆→灯具、洁具安装→调试→做地坪→清理→交工
9.5外墙及室外装饰
结构处理→弹线→贴灰饼→抹灰→面层→清理→拆外架→室外工程(含化粪池、散水等)→清理及场地复原→交工
第十章. 主要分部分项工程施工方法
10.1测量定位
根据工程特点,施工测量的主要工作是标高传递和轴线测设以及建筑主轴线的定位。
1.标高传递:
(1)首先,根据甲方提供的水准基点,用水准仪引测定出现场的标高控制点在施工过程现场周边稳固的建筑或构筑物上,并利用标高控制点进行地下部分施工过程中的标高施测和控制。
(2)利用标高控制点,用水准仪精确测定出标高引测点在建筑物边柱或外墙上。选几点较方便向上丈量的点作为±0.000以上层的起始标高引测点。标高引测点的相对标高均统一采用+0.50m。
(3)±0.000层以上的标高引测采用30m钢尺向上引测,引测时,用钢尺沿垂直方向从标高引测点向上量至施工层,定出两点正(+)米数的标高点,然后将水准仪架设在施工层上,以引测上来的两点标高点,一点作后视,一点作校核,进行抄平,施测出其余各点以作为施工的依据。为方便记忆和施工,每层标高均测定出本结构楼面标高的+0.500m。以后各施工层均用此法进行引测。
2.轴线测设:
(1)根据现场实际情况建立轴线平面方格控制网。选择有代表性的纵、横轴线形成方格控制网作为建筑物轴线控制的依据。
(2)在施工层楼板砼浇捣完毕后,将经纬仪分别架设在各主控轴线(代用轴线)控制点上,照准各相对应的轴线后视点,将轴线设测到楼板边缘或柱顶上。同法倒镜再标出一点,前后正、倒镜两点位置应一致,若误差在允许范围以内时,则取其中点。当纵横主轴线均投测至施工层上面后,再将经纬仪架设在楼面上,用正倒镜法,将投测在楼板或柱顶上的各轴线的对应点连成一线,并在楼板面上弹上墨线,以此作为基线,其余轴线以此为准绳,根据设计图上标注的尺寸,用钢尺丈量出来。
(3)在投测轴线的过程中,各主控制线和校核线闭合或误差在允许范围时,即说明设测的轴线是正确的。若超过允许误差范围时,必须查明原因,进行重测,以保证轴线投测的精度达到规范的要求。
10.2施工外架
本工程采用竹双排外架,本工程最高楼层标高18.4m,机房水箱内侧可在顶层重新起始搭架。依据规范和施工情况,立杆横向间距1.2m,纵向间距18,步距1.8m。外立杆高出平屋面1.2m,垂直允许偏差在1/200内。
搭设好的外架外侧用尼龙密目安全网及竹片板作双重安全保护,并悬挂彩条布进行封闭,避免坠物、灰尘对周边环境的影响。外架所用材料须符合规范要求,并严格按规定要求设置护身栏杆、踢脚板、连墙杆、剪刀撑等安全保险装置。
10.3土方工程
本工程土方开挖采用机械开挖、人工辅助的方法进行。
1.资料收集:
土方开挖之前需收集的资料主要有:地质勘探报告、地下管线资料,根据上述资料查明工程地质水文、地上管线、等实际情况,编制确定开挖路线、开挖方法等详细的土方施工方案。
2.土方开挖:
土方开挖前,应摸清地下管线等障碍物,并应根据施工方案的要求,将施工区域内的地上、地下障碍物清除和处理完毕。
建筑物的位置和场地的定位控制线(桩)、标准水
展开阅读全文
