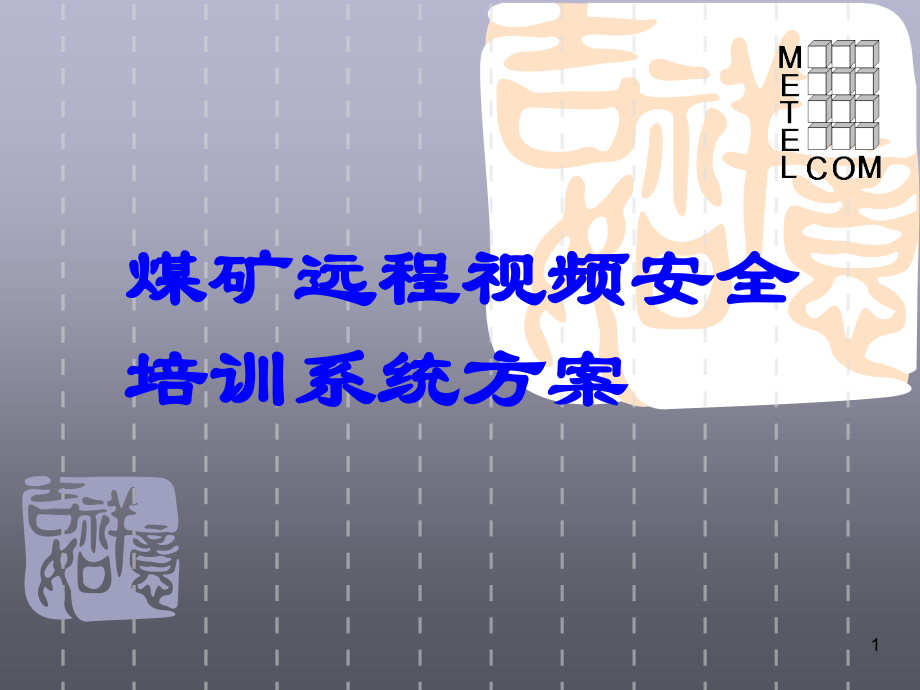

煤矿远程安全培训系统方案.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,煤矿远程视频安全培训系统方案,1,山西嘉科电子有限公司,煤矿远程视频安全培训系统方案,JEC,2,需求分析,煤矿安全生产现状,目前，山西全境共有数千座煤矿，其中地方中小煤矿占大多数。多数小煤矿是集资或个体办矿，管理人员和技术工种人员素质低，缺乏专业培训；各种原因导致生产时断时续，工人不断遣散重组，入井工人大都是农民轮换工，未经培训就抢产上岗作业，缺乏技术操作水平和起码的安全生产知识；一些煤矿人员为了赶进度，多出煤，铤而走险，安全不达标就违章作业，因此大小事故频发是必然的。,安全生产的核心是什么？,答案是从事劳动生产的人，包括一线生产人员、二线生产辅助人员、三线管理人员，因此努力提高全员劳动者的素质是安全生产的重中之重。,提高素质的方法只有加强力度，对全部生产相关人员进行培训、实践、再培训,往复循环不断上升。,3,矿山安全法实施条例,相关规定,第三十五条：,(,一,),新进矿山的井下作业职工，接受安全教育、培训的时间不得少于,72,小时，考试合格后，必须在有安全工作经验的职工带领下工作满,4,个月，然后经再次考核合格，方可独立工作；,(,二,),新进露天矿的职工，接受安全教育、培训的时间不得少于,40,小时，经考试合格后，方可上岗作业；,(,三,),对调换工种和采用新工艺作业的人员，必须重新培训，经考试合格后，方可上岗作业；,(,四,),所有生产作业人员，每年接受在职安全教育、培训的时间不少于,20,小时。,第三十七条：,瓦斯检查工、爆破工、通风工、信号工、拥罐工、电工、金属焊接,(,切割,),工、矿井泵工、瓦斯抽放工、主扇风机操作工、主提升机操作工、绞车操作工、输送机操作工、尾矿工、安全检查工和矿内机动车司机等特种作业人员应当接受专门技术培训，经考核合格取得操作资格证书后，方可上岗作业。特种作业人员的考核、发证工作按照国家有关规定执行。,4,现有培训体制现状,是在各地市的煤管安监局设专门的培训中心，负责本地市各煤矿管理人员和特殊工种的人员培训，该类人员必须持证上岗。这为煤矿专业人员素质的提高，降低煤矿安全事故起到了很大的作用。,对大量生产一线的普通工人，特别是农民工，缺乏长效培训机制，而他们是伤亡事故中受到伤害的主体，他们当中一些人也往往是伤亡事故的直接责任者。普通工人文化基础较差，招工到矿后仅仅经过短暂的培训就进入采掘一线，部分职工连一些基本的安全知识、安全措施都不了解，自主保安意识相当淡漠，不具备起码的抗灾害能力。煤矿分布分散、矿区条件差，集中培训很难做到长期坚持有效。,基层矿领导对职工培训，特别是素质 相对低的多数普通职工培训重视不够；职工参与培训的积极性不高。,培训课堂讲解形式单一，形象性、互动性、长效性差。,5,现有体制存在以下缺陷,人员培训没能力覆盖占煤矿,80%,以上的民工。,许多中小煤矿使用民工，由包工头带队，人员流动性强，甚至随时更换、遣散、临时重组。许多农民工没有经过岗前的下井培训，对井下操作规程、安全隐患和事故应对缺乏基本知识，结果可想而知。如矿工培训经常化、制度化，安全知识得到普及，可以避免许多煤矿安全事故，同时降低事故伤亡比例。,缺乏全员培训的长效机制。集中培训导致长效培训成本过高、不易管理实施，全员无死角集中安全培训很难做到。可事实上，安全隐患往往集中在少数低素质人群身上。,安监局培训中心的培训有效期为两年，期间不再培训和考核。而根据在岗职工的培训特点，最佳培训模式应为长期规律培训，安全意识警钟长鸣、常抓不懈，即每两周,/,月对人员进行半天的培训，辅助以简单的考核。,煤管安监局培训中心的培训需要集中脱产培训，煤矿受训人员需要支出交通、食宿等费用，不利于经常性的反复培训。,6,解决之道,远程网络视频培训系统,煤矿远程培训系统就是利用已有的煤炭信息网、音视频终端、专有培训设施、培训软件构建的远程教育培训体系。其具备实时双向传播视频及音频信息的功能，可为安全生产管理部门和煤矿之间开通远程安全培训、实时会议、实时调度等多项业务，煤矿人员在本单位就可以参加培训和音视频远程交互。,这样，可以由煤管安监部门安排科学规律的培训计划，落实长期稳定的教育考核监督体系，真正把安全培训工作落实到每位煤矿员工，为人民生命安全负责。,网络远程培训可显著提高煤矿用工效率，减少人员集中培训的时间，提高生产力，利于施行长期不间断的全员培训，长远计算能大幅度降低培训、生产成本。,重要人员集中脱产培训会加大生产安全隐患。网络远程培训由于人员不用集中脱产培训，不会导致重要的生产和安全人员离岗时间过长，可将对安全生产的影响降至最低限度。,7,网络远程培训系统特点,培训在本矿进行，人员培训覆盖面广。,使用远程培训方式，覆盖面广，一次培训的人数也可以大大增加。原来集中培训无法覆盖的民工，也可以为之提供给本的岗前培训，教授及提问考核井下操作规程、安全隐患和事故应对基本知识。,培训方式灵活，可运用各种多媒体课件、影像资料等，形象直观，便于建立培训的长效机制。,由于远程培训不需要在路上往返，培训的时间可以非常灵活，培训的时间、次数也可以大大增加，便于互动教学。对于一些特殊工种，可以开展经常性专项定期培训，大大提高培训的效果。,提高政府对煤矿的管理能力，落实到每个人、不留死角。,现在政府相关主管部门召集各煤矿负责人的会议，都需要煤矿相关人员驱车到主管部门制定的会议场所，费时费钱，煤矿的管理人员往往疲于奔命，浪费了许多本应用于加强煤矿安全管理的精力。通过远程视频会议系统，政府相关主管部门可以召开远程视频会议，大大提高政策措施落实的效率，强化管理能力。,长效培训成本降低。和集中脱产培训相比，煤矿受训人员不需要支出交通、食宿等费用，既可以节约培训成本，也能把更多的精力用于安全生产上。,8,系统构成,系统由网络基础设施，,MCU,，硬件终端和软件终端构成，如图所示,。,9,10,系统概要,专业的网络视频培训系统,首先，本视频网络培训系统不等同于通常意义下的网络视频会议系统，而是涵盖视频会议功能的专业网络教学系统。其次，为了达到动、静态教学内容均清晰的使用效果，支持双视频码流切换，,实现,XVGA,传送和视频传送的双流功能，,在提供现场图像的同时，可以将培训中心教学计算机屏幕图文、影音摄像教学资料传送到各分教学现场,。,网络化的人员档案管理,作为完善方便的网络化教学培训系统，需要具备各基层网络教室的学员点名、到场考勤、培训历史、成绩等档案管理功能。,自定义的教学培训内容,鉴于针对不同培训对象分门别类的培训内容，培训系统应具备各种自定义的教学组合模板，并能不断加以扩充，从而使教员更轻松、操作更简便。能够穿插各种图文及教学课件，包括各种影音录像资料、,PPT,文档、动画等,使教学生动直观、印象深刻，同时便于教员根据事先准备的,PPT,问答题抽查提问，了解学员掌握的情况，给出本次培训成绩,。,11,12,技术概述,视频功能,利用有选择的切换方式，将摄像机采集到的图像及现场场景、辅助设备,(,如电脑视频、录像机、影碟机、电视机等,),中播放的图像通过网络相互传送到远端现场。,不同方式的视频编码流可确保静态图文的分辨率及动态图象的传输帧率达到要求，从而使传输画面更加清晰、逼真。,提供多个视频输入选择。,展示计算机文档、幻灯片、影音视频时，可直接通过连接影音视频终端传送计算机屏幕画面到各远端培训现场，极大程度方便和丰富了教学。,可显示本地传送的画面，方便进行摄像机调整。,在,MCU,的控制下，显示中心教学现场的画面或指定的远端培训现场画面。,可根据实际需要选择单,/,双显示器模式。,提供多个本地摄像机预制。,摄像机方向、焦距可控，使拍摄的图像效果最佳。,13,音频功能,实现自适应全双工音频通讯，实现远程视频培训中实时的双向声音交流。,声音传输质量清晰、自然。,实现自动回声抑制。确保由扬声器传出的声音不会再次通过终端传送到远端培训现场，造成声音串扰，影响教学效果。,采用自动背景噪声抑制，排除噪声干扰，提高声音质量。,在发言的过程中，发言人与麦克风的距离可能随时变化，采用自动增益控制保证发言人在与麦克风距离不同时，传送的声音音量不变。,在网络传输过程中，视频传输的数据量远远大于音频数据量，因此视频传输相对于音频传输滞后。必须应用视频音频同步技术，根据图像接收的实际效果调整声音播放，实现唇音同步效果，保证交流的质量。,音量可随时调节。,应用智能语音跟踪技术，排除突发性声音干扰，利用音源定位的方式控制摄像机对准发言人，并自动调整图像效果。,14,中科院双向互动教学平台特点,1,、,笔式输入法,中科院具有自主知识产权的笔式输入法，可以自动对文字、符号、公式、习惯动作进行识别，大大方便了教师授课，即提供了电脑教学的优点，又保留了黑板教学的优点，获得多项国家专利，通过了教育部和国家电教馆的专家鉴定。,2,、,高清晰视频会议功能,能够提供,H263,、,Mpeg4,、,H264,视频压缩算法，提供,CIF-4CIF,的清晰图像，同时同步传送与会者的声音。,3,、,三路传输,除了传送教室的图像，还可以传送,1,路高达,1280X1024,的电脑画面，同时传送,1,路电子白板；可提供实物投影，主讲老师可以随意选择显示画面。,4,、,电子白板教学,老师通过专门手写输入设备的课堂板书，和教师黑板的书写习惯类似，方便老师教学。而且电子白板可以自动记录，自动生成课堂笔记。,15,5,、多路同传,传统的会议系统同时只能开展一个培训内容，本平台可以支持多达,16,个课程，满足全省培训的需要,。,6,、互动教学控制器的级联和多机运行,每个互动教学控制器可以连接,50,个以上的多功能教学培训终端，一个中心节点可以由多台控制器同时运行，实现负载均衡和热备份。,同时，省和市两级中心可以级联，实现更大范围内的教学培训网。,7,、培训组织管理,（,1,）会前，可以对与会者进行注册，并用电子邮件或手机短信发出会议通知；（,2,）会上，能够对会议进行监控，并录制会议过程；（,3,）会后，可将录制下来的会议记录进行整理、发布。,16,17,MCU,控制功能,语音控制功能,可以设定根据多点视频教学中各教学现场的声音大小，决定谁发言（发言会场的声音最大）。自动将发言会场的画面和声音传送至所有现场。,可切换至直接控制功能。,直接控制功能,每个现场的状态（图像、语音、数据）形象地显示在与,MCU,直接相连的工作站的显示器上，管理员通过鼠标操作，配合专用管理软件，对各现场进行直接控制。,根据各现场场请求和实际需要进行切换。,加入和删除远端现点。,可切换语音控制模式。,系统控制功能,系统监测窗口监测系统工作状态，如网络速率、通讯协议、传输误码率等。,诊断功能对系统状态进行诊断。,系统呼叫进行管理。,连续出席功能,MCU,支持在终端的显示器上显示,4,个远端现场的画面，对远端现场画面进行同时收看。,主要设备性能,18,中央控制机房,中央控制机房用来放置多点交互式视频会议的核心设备多点控制单元（,MCU,），对整个网络视频教学系统进行集中式的管理和控制。,MCU,在多点视频培训系统起着关键的作用，必须选择符合标准，技术先进的设备。,MCU,应该具有强大的数据处理能力、极高的稳定性、良好的扩展能力，才能有效的保障双向视频教学系统的稳定高效运行。因此建议采用,Konferenzer,K500,系统。,Konferenzer,K1000,是德国视频会议厂商威泰在中国授权生产和销售的视频会议,MCU,，采用德国的技术和技术工艺要求，具有高性能、高可靠性的特点。同时由于生产本地化，产品价格同比具有很好的竞争力，产品售后服务也实现了本地化。,Konferenzer,K500,网络视频教学系统进行了全方位技术创新，不仅具有全球首家支持以阵列方式海量扩容、支持海量,PC,终端接入并实现高速组播、支持动态资源共享、支持全网主席控制等功能，而且还具有其他十分完善和强大的功能，适合各种视频点播的需要。,此产品经过了极其严格的检测，有极强的稳定性。最高能够支持到,100,多个视频网络终端，非常适合各类型网络视频教学使用。,19,支持以阵列方式海量扩容，突破了源于,H.320,标准下的设置主、从,MCU,的级联方式，采用了自由级联及自由组合技术。,支持海量标准,PC,接入，实现高速组播，可以在,LAN,网络上以,64,1920Kbit/s,不同,MCU,会议的定义速率，在全网上组播任意一点网络终端的音、视频。,支持动态资源共享，可以在阵列方式下对于不同现场根据各,MCU,的资源进行自动手动终端接入。,支持全网主席控制，可以对不同现场中的各终端进行主席控制管理功能。,支持多分组教学，同时允许,4-8,个部门的不同教学同时召开。,单机可以支持不同的,8-64,个,2M,带宽教学的进行，并以叠加阵列组合方式进行数量的依次叠加。,支持远程维护配置及管理，单机支持,7,24,小时工作方式，无需操作键盘，无需显示器，支持基于,IP,的远端接入，并对,MCU,进行配置和管理。,提供视音频录音录像功能，由主席控制，对任意一路或多路现场进行录音录像，保存至专门服务器，可通过,web,方式查询。,支持,4,分屏及,4,、,8,、,16,多画面组合电视墙，可以在单机实现,4,分屏显示，在全画面为,CIF,的方式下，每个画面为,QCIF,。同时还可支持,4,、,8,、,16,多画面单独输出，每个画面均为,CIF,格式，,PAL,制模拟输出。,全中文显示，支持,WEB,界面定制。可以为用户提供标准的、用户自定义的中文控制管理界面。,20,实现自动回声抑制。确保由扬声器传出的声音不会再次通过终端传送到远端现场，造成声音串扰，影响效果。,应用视频音频同步技术，根据图像接收的实际效果调整声音播放，实现唇音同步效果，保证交流的质量。,支持双视频流，即提供现场图像的同时，可以将教学中心计算机屏幕图像传送到各教学现场。,提供中心语音激活功能。根据多点视频教学中各现场的声音大小，决定谁发言（发言现场的声音最大）。自动将发言现场的画面和声音传送至所有教学现场。,教学邀请功能，在,MCU,端设好,IP,地址和现场名称，培训教学前，,MCU,就可自动邀请相应终端进入网络教学，而不需要各终端分别拨入（也可设成分别拨入），并可每隔,15,秒检验一次终端情况。,轮询功能，主席端的屏幕可设成轮询状态，自行设定切换教学现场。,提供无线触摸屏管理接口，操控人员可以在现场通过无线触摸屏控制教学，便于控制，同时体现现代气息。,硬件结构采用整体一体化设计，无需模块配置，无需人员维护，大大提高整机的高可靠性及稳定性。,提供双机备份运行，当主机出现故障时，可以切换到备机运行，不影响网络教学的正常召开。,它符合,ITU,的各项标准，支持包括：会议标准,H.323V2/H.323V1,（兼容），视频协议,H.261,、,H.263,、,H.263+,、,H.264,、,MPEG 4,，音频标准,G.711,、,G.722,、,G.723,、,G.728,，以及数据标准,T.120,系列。它可以支持,10/100/1000Mbps,及,RJ45,网络接口。系统功耗为,60W,，可工作于,100V,250V,电压范围内。,21,Tianji-50,视频会议终端,Tianji-50,是第二代机顶盒视讯产品，支持,H.323,视频会议标准，适用于不同的网络环境，具备高度的集成性、可扩展性、适应性和简捷的特性。由于采用了紧凑型的结构设计，减轻了重量，使得该系统携带方便，安装简便迅速。,Tianji-50,能与个人计算机相连，进行多媒体应用和文件传送、资源共享，完全的图形化用户界面使非专业用户也能直观方便地使用。,Tianji-50,支持高达,2Mbps,的,IP,网络传输，完全符合多点会议标准要求。支持高清晰桌面传送，分辨率高达,1024X768,。,主要性能描述：,（,1,）支持的标准,ITU-T H.320:ISDN,、,V.35,ITU-T H.323:IP,网络,视频编码标准,:H.261,H.263,，,H.263+,，,mpeg4,音频编码标准,:G.711,G.722,G.728,G.723,数据会议标准,:T.120,（,2,）传输特性,传输速率：,562Mbps over IP,帧速率：,25 fps,22,（,3,）视频格式,CIF 352x288,像素；,QCIF 176x144,像素；,4CIF 704x576,像素；,远程摄像机控制：,H.281,；,（,4,）音频编码,音频带宽,G.711 300-3400 Hz 56 kbps,；,G.722 50-7000 Hz 48/56 kbps,；,G.728 50-3400 Hz 16 kbps,；,音频特性,回声抑制，全双工音效；,自动增益控制,(AGC):12 dB,；,自动噪声抑制；,数字麦克风；,旋转角度：,3600,；,频率范围,:50-7000 Hz,；,话筒数：,1,；,静音功能。,23,（,5,）显示器,PAL,或,NTSC,格式；,支持双显示器模式；,双重视频窗口技术，画中画（,PIP,）功能；,（,6,）接口技术,网络接口,基本模式：,10M,以太网接口接口,:RJ-45,；,（,7,）音频,/,视频接口,视频输出：,Monitor 1:,合成信道,Y/C(Mini-DIN),Monitor 2:Y/C(Mini-DIN),辅助输出设备（,VCR,）,:,合成信道,视频输入：,主摄像机输入,辅助,VCR,输入,24,音频输入：,360,麦克风,:RJ-45,辅助麦克风输入,辅助输入,RCA,辅助立体声,VCR,输入,音频输出：,监视器,1,：双声道立体声,辅助输出,VCR,立体声,（,8,）辅助接口,RS232,数据串行端口,RS232,诊断串行端口,（,9,）用户接口,图形化显示用户界面,红外遥控控制,实时帮助,诊断和管理功能,25,工程安装,教学室,（,1,）设备组成,网络终端,音频输入输出设备,包括调音台、功放、麦克风和音箱。在室内配置全向麦克风，通过调音台接入网络终端音频输入端口。终端音频输出端口通过调音台、功放连接到音箱。,视频输入输出设备,包括一台电视机作为视频输出设备。,（,2,）核心设备选型,VT400,建议中心采用最新的机顶盒终端,VT-400,。,VT-400,支持,H.320/H.323,视频会议标准，支持,H263+,视频编码，适用于不同的网络条件。具有高度的集成度、可扩展性、适应性和易操作性，因而倍受瞩目。紧凑型的结构设计减轻了体积和重量，使整个系统携带方便、安装简便迅速。用户只需将,VT-400,和标准的电视机或投影仪相连，就能将办公室变成网络教室。系统采用非,PC,平台，克服了一般,PC,结构、运行,Windows,操作系统的视频会议终端的不稳定性和兼容性问题，有效确保了整个视频会议系统的长时间运行。,26,27,支持高达,2Mbps,的,IP,网络传输。完全的图形化用户界面使非专业的用户也能直观方便的使用。,VT-100,完全符合多点视频会议要求。拥有独特的,Web,管理功能，内置,Web,服务器。管理员可使用,Web,浏览器完成系统设置、呼叫、诊断和管理。,VT-100,拥有丰富的扩展接口，能够连接多种外围设备，轻易扩展为适合大型网络教室使用的网络视频教学系统，功能完全等同甚至优于以往的大型会议室型视频会议终端。在完全满足功能需要的同时，可以为用户节省大笔的设备投资，提升系统的性能价格比。,VT-400,支持双显示器模式，使图像显示效果更佳。能够接入辅助摄像机进行场景拍摄；接入文本摄像机进行实物、文件展示，增强教学和培训交流效果；接入音响系统调整音效；连接投影仪等大屏幕显示设备，扩展显示区域等等。用户可以根据实际应用的需要，选择扩展设备。,灯光及光源,（,1,）,教室中最佳的光源应该是非直射三基色灯或日光灯,.,（,2,）所以不宜采用自然光照明。若教室有大的窗子,应该用厚的窗帘遮盖。,（,3,）使用三基色灯,(,色温在,3200K,左右,),或日光灯,(3500K,左右,),。避免在同一教室中混合使用白炽灯和日光灯,也应避免使用工作在,30,50HZ,的节能日光灯。,28,教学音像片图例,29,30,31,32,33,34,35,36,37,设备清单,局网络中心设备,名称,型号规格,厂商,数量,备注,基本部分,MCU,Konferenzer,500,德国威泰,硬件终端,VT400-E,，,H263/H264,，,VGA,双流,德国威泰,管理终端,1,管理软件,METELCOM,1,电视机,清华同方,PP-42Z13,，,42,寸等离子，,DVI,接口,扩展部分,投影机,明基,MP611,，,2400,流明，,800X600,1,电子白板,smartboard,80,英寸,1,摄像机,Sony D100,录像存储终端,raid 5,硬盘卡，,4*400G,Sata,硬盘,教学辅助平台软件,中科院,1,licence,38,基层矿端设备,名称,型号规格,厂商,数量,备注,基本部分,硬件终端,VT100-E，H263/H263+，VGA双流,德国威泰,1,摄像机,三星彩色,1,电视机,清华同方,PP-42Z13,，,42,寸等离子，,DVI,接口,2,辅助器材,麦克风，三基色等，视频、音频与控制电缆，音响,工程、调试、维护,扩展部分,投影机,明基,MP611,，,2400,流明，,800X600,1,39,
