FTGS-917型轨道电路基本原理.ppt

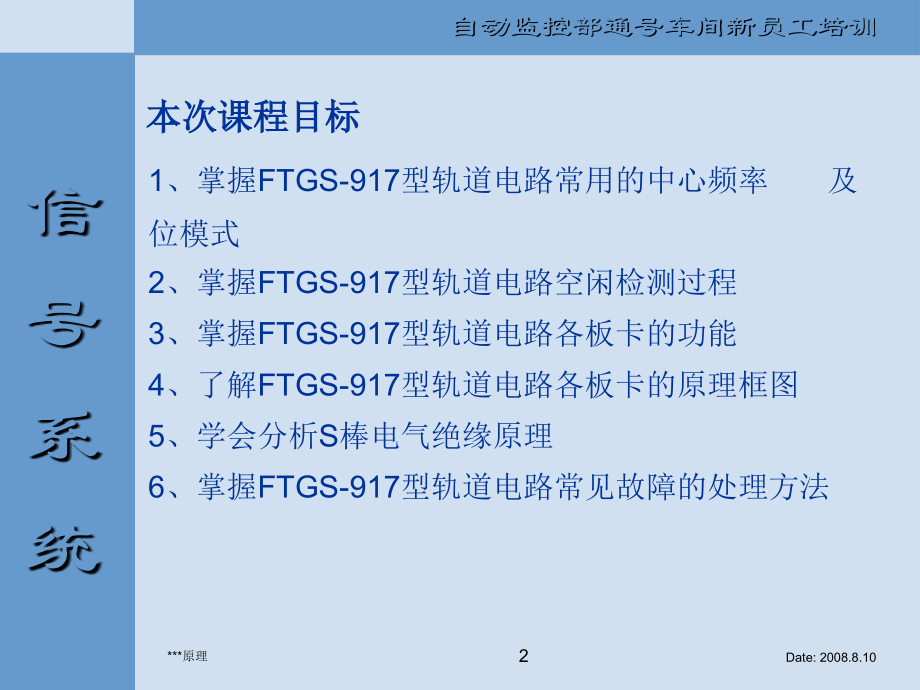

内容,*,原理,*,Date:,2008.8.10,标题区,自动监控部通号车间新员工培训,信 号 系 统,1,FTGS-917,型轨道电路基本原理,王文志,本次课程目标,1,、掌握,FTGS-917,型轨道电路常用的中心频率 及位模式,2,、掌握,FTGS-917,型轨道电路空闲检测过程,3,、掌握,FTGS-917,型轨道电路各板卡的功能,4,、了解,FTGS-917,型轨道电路各板卡的原理框图,5,、学会分析,S,棒电气绝缘原理,6,、掌握,FTGS-917,型轨道电路常见故障的处理方法,思考题,1,、简述,FTGS,轨道电路的空闲检测过程,2,、分析,S,棒的电气绝缘原理,3,、更换哪些板卡需要进行分路试验？其试验时间要求是什么？,4,、,FTGS,的空闲和分路电压标准是多少？通过什么测试孔进行测试？,5,、,FTGS,轨道电路各板卡的作用是什么,?,FTGS,的定义,FTGS,即为德国西门子公司的遥控音频无绝缘轨道电路,两个重要概念,1、,中心频率,：即载波信号的频率,，FTGS-917,型轨道电路共采用了8种中心频率：9.5,Hz,10.5,Hz,11.5,Hz,12.5,Hz,13.5,Hz,14.5,Hz,15.5,Hz,16.5,Hz,2、,位模式,：即调制脉冲信号，,FTGS-917,型轨道电路共采用了15种位模式：2.2，2.3，2.4，2.5，2.6，3.2，3.3，3.4，3.5，4.2，4.3，4.4，5.2，5.3，6.2,FSK,信号的形成,由位模式脉冲把具有一定中心频率的载波信号进行频率调制，即形成,FSK,信号，上偏频为：中心频率+64,Hz，,下偏频为：中心频率-64,Hz,由于,FTGS,轨道电路相邻区段采用了不同的中心频率和不同的位模式，因此可以防止区段之间的干扰,空闲检测过程,幅值计算：检测接收回来的电压大小,调制检测：检测接收回来的电压的中心频率是否正确,编码检测：检测接收回来的电压所带的位模式是否正确,FTGS-917,型轨电路区段类型,标准型：用于一送一受轨道区段,道岔型：用于一送两受的道岔区段,中间馈电型：用于长轨道区段,标准型轨道电路的原理框图,标准型轨道电路的组合框架,道岔型轨道电路的组合框架,中间馈电型轨道电路的原理框图,室外,室内,FTGS/EZS,柜,电源,230,VAC/24VDC,电源,230,VAC/,5V、12VDC,中间馈电转换板,报文转换板,放大滤波板,发送板,接收1板,接收1板,解调板,解调板,继电器板,接收2板,至联锁,方向转换板,LZB,轨旁单元,调谐单元,调谐单元,调谐单元,图3.1,FTGS/EZS,中间馈电式轨道电路结构框图,中间馈电型轨道电路的组合框架,发送板,功能,：,1、产生9.5,Hz16.5Hz,的音频电压,2、位模式调制和,ATP,报文调制的切换,3、向接收2板提供16.33,KHz,的驱动脉冲,发送板,发送板,发送板,放大滤波板,功能,：,1、对发送板发来的调制音频电压进行放大,2、滤波：滤除发送信号中的高次谐波，仅将,本区段频率的信号馈入发送电缆中,放大滤波板,放大滤波板,接收1板,功能,：,1、检测接收回来的电压的中心频率及电压幅 值,2、对接收回来的电压进行放大,3、轨道空闲时，向解调板提供脉冲电压,4、轨道空闲时向接收2板提供14.8,v,的控制电 压,5、轨道占用时向报文转换板提供,“,占用,”,信息,接收1板,接收1板,解调板,功能,：,1、检测接收回来的音频电压所携带的位模式,2、当位模式检测正确时向接收2板提供控制低电平,解调板,解调板,接收2板,功能,：,1、将接收1板的输出信号和解调板送出的,TTL,电平进行动态,AND,运算,2、如果接收1板输出14.8,V,高电位且解调板输出低电位，则发送板输出的16.33,KHz,驱动脉冲可以通过板上的安全触发电路，形成16,V,电压提供给继电器板,接收2板,接收2板,继电器板,功能,：,1、两个继电器双通道工作,2、根据接收2板提供的控制电压，使继电器吸或落下，从而判断轨道区段的占用和空闲状态,报文转换板,功能,：,FTGS,的位模式和,ATP,报文之间的转换,报文转换板,报文转换板,中间馈电转换板,功能,：,1、专用于中间馈电式轨道区段,2、完成中间发送端的转移：当列车头部进入轨道区段并靠近中间发送端时，将发送端从中央移到列车运行方向的远端，从而保证列车能不间断地接收到,ATP,报文,中间馈电转换板,输入信息,：,FR,：,由轨旁,LZB,送出，当运行方向为,G,方向时为高电平，运行方向为,A,方向时为低电平,R1,：,由接收1端的接收板送出，空闲时为高电平，占用时为低电平,R2,：,由接收2端的接收板送出，空闲时为高电平，占用时为低电平,中间馈电转换板,输出信息：,S1：,送给方向转换板，低电平时，方向转换板上的继电器,K2，K12,得电吸起,S2：,送给方向转换板，低电平时，方向转换板上的继电器,K3，K13,得电吸起,中间馈电转换板,输入和输出信息的逻辑关系式：,S1=R1,R2,FR,S2=,R1,R2,FR,中间馈电转换板,中间馈电转换板,方向转换板,功能,：,1、实现发送电缆和接收电缆的切换,2、标准型和道岔型轨道电路，由,LZB,根据进路的方向直接控制方向转换板上的继电器来转换方向,3、中间馈电型轨道电路，由,LZB,提供进路的方向信息给中间馈电转换板，再由中间馈电转换板根据区段的占用情况和进路方向，控制方向转换板上的继电器来转换方向,方向转换板,方向转换板,代码板,功能,：,短路接收2板上的,“,受2,”,输入信息,电气节,1、S,棒,2、终端棒,3、中间馈电棒（8字棒）,S,棒,S,棒,终端棒,终端棒,中间馈电棒,S,棒的电气绝缘原理,a,1,d,1,C,1,C,2,a,c,m,b,d,f,2,接收器,f,1,发送器,f,2,f,1,图3.6,S,棒电器绝缘原理图,列车通过,S,棒时电压的变化,转换单元,调谐单元,调谐单元,转换单元和调谐单元的连接,STEKOP,模块,作用,：,作为,SICAS,联锁系统的采集和驱动设备，最多可以采集,24,路非安全信息或,12,路安全信息,轨道电路状态的采集,板卡更换,注意,：,1、在拔出或插入板卡前必须先切断框架的电源,2、不允许拔出电源模块的输出插头，必要的情况下只能拔出电源模块的输入插头,3、一个电源模块供两个区段使用，在断电前必须确认两个区段均不在任何进路中,板卡更换,注意,：,4、在拿起或放下电路板之前，必须先触摸放置电路板的物品以取得电荷平衡,5、在将电路板拔出或插入框架之前，必须先触摸电路板的框架,6、在传递没有包装的电路板给另一个人时，必须相互触摸对方的手以确保电压平衡,需要进行分路试验的板卡更换,1、放大滤波板（最迟在第二天进行）,2、接收1板（最迟在第二天进行）,3、方向转换板（最迟在第二天进行）,4、调谐单元（更换后立即进行）,FTGS,轨道电路故障案例,1、异常红光带,现象,：,LOW,显示红光带，报警信息为输入通道错 误占用，轨道继电器吸起，,STEKOP,板对应的采集灯通道1灭灯，通道2亮灯,处理方法,：,拔出放大滤波板重新插入,FTGS,轨道电路故障案例,原因分析,：,该类故障为两个通道的继电器吸起不同步，,STEKOP,板自动关闭输入通道引起的，所以处理只需使两个通道的继电器重新同步吸起过一次即可,FTGS,轨道电路故障案例,2、2005年6月25日，竹子林在排列入段进路,X11212-SJ1,后,TC11234,出现红光带,FTGS,轨道电路故障案例,测试分析,:,通过测量接收1板5/8电压发现，,G,方向时接收1端和接收2端的电压都偏低，且发送端电压也偏低，继电器不能吸起，,A,方向时接收1端的电压偏低而接收2端的电压正常，继电器吸起，,B,方向时接收2端的电压偏低，而接收1端的电压正常，继电器吸起,FTGS,轨道电路故障案例,FTGS,轨道电路故障案例,处理,：,更换,G,方向发送端的调谐单元后正常,
