研磨知识.ppt

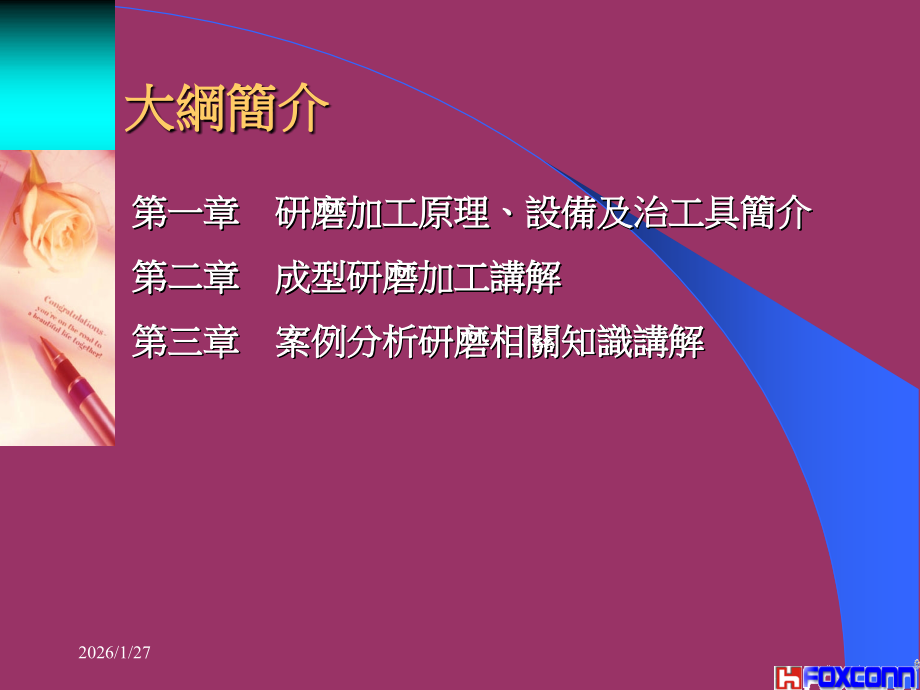

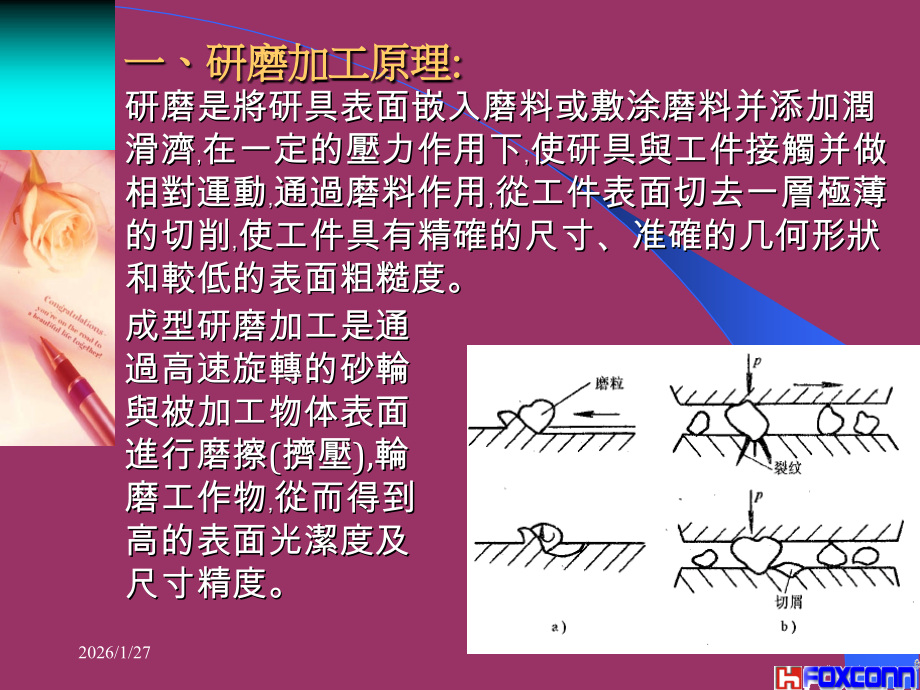

按一下以編輯母片標題樣式,*,*,按一下以編輯母片,第二層,第三層,第四層,第五層,大綱簡介,第一章 研磨加工原理、設備及治工具簡介,第二章 成型研磨加工講解,第三章 案例分析,研磨相關知識,講解,2026/1/27,一、研磨加工原理:,研磨是將研具表面嵌入磨料或敷涂磨料并添加潤滑濟在一定的壓力作用下使研具與工件接觸并做相對運動通過磨料作用從工件表面切去一層極薄的切削使工件具有精確的尺寸、准確的几何形狀和較低的表面粗糙度。,成型研磨加工是通過高速旋轉的砂輪與被加工物体表面進行磨擦(擠壓),輪磨工作物從而得到高的表面光潔度及尺寸精度。,2026/1/27,磨床設備,手搖平面磨床,半自動磨床,JL-618,JL-818,GSBM-3L(,黑,田),GSBM-ML(,次微,米),JL-618ATD,JL-818ATD,JL-3060ATD,JL-5010ATD,KGST-510AHD,PSGO-60150AHR,PSGP-1222AHR,M74100A,第一章,研,磨,設備概述:,2026/1/27,第一種為,JL-618,手搖平面磨床,砂輪主軸回轉數.3600,rpm,適用砂輪最大外徑,.,.,205mm,適用砂輪最小外徑,.,100mm,砂輪軸中心至工作台面最大距離400,mm,床台有效工作范圍,(長*寬*高),340*160*310,mm,該設備加工特性,1.適合加工小型的塑膠模具、沖壓模具自動機等零件,2.加工精度高光潔度好,3.設備純手工操作,第一章:廠牌型號加工范圍簡介,2.1 手搖平面磨床型號,JL-618,2026/1/27,第一章:廠牌型號加工范圍簡介,第二種為,JL-818,手搖平面磨床,砂輪主軸回轉數,.3600,rpm,適用砂輪最大外徑,.,205mm,適用砂輪最小外徑.,100mm,砂輪軸中心至工作台面最大距離.400,mm,床台有效工作范圍,(長*寬*高),450*200*310,mm,該設備加工特性,1.適合加工小型的塑膠模具、,沖壓模具自動機等零件,2.加工精度高光潔度好,3.設備純手工操作,4.工作平台比,JL-618,大.,2.1.手搖平面磨床型號,JL-818,2026/1/27,第一章:廠牌型號加工范圍簡介,第三種,為,GS-BM3L,手搖,平面磨床(黑田),砂輪主軸回轉數,3600,rpm,適用砂輪最大外徑,205mm,適用砂輪最小外徑,100mm,砂輪軸中心至工作台面最大距離,400,mm,床台有效工作范圍,(長*寬*高),350*160*310,mm,該設備加工特性,1.適合加工小型的塑膠模具、,沖壓模具自動機等零件,2.加工精度高光潔度好,3.,Z,軸上下可用馬達快速驅動,2.1.手搖平面磨床型號,GS-BM3L,2026/1/27,第一章:廠牌型號加工范圍簡介,第四種,為,次微米,平面,磨床(,GS-BHML),它可在自動和手動操作中自由切換，傳動方式是以液壓和電動傳動，主軸升降精度可達,0.0002,mm,，,可滿足鏡面加工要求,。,GS-BHML,次微米磨床是鴻準公司與臺灣準力合作開發生產的,砂輪主軸回轉數,3600,rpm,適用砂輪最大外徑,205mm,適用砂輪最小外徑,100mm,砂輪軸中心至工作臺面最大行程,400,mm,床臺有效工作範圍,(,長,*,寬,*,高,),450*160*310,mm,該設備加工特性,1.適合加工小型的塑膠模具、,沖壓模具自動機等零件,2.加工精度高,可滿足鏡面加工要求,3.,Z,軸上下可馬達快速驅動,2.1.手搖平面磨床型號,GS-BHML,2026/1/27,第一章:廠牌型號加工范圍簡介,1.,JL-618ATD;JL-818ATD,均由台灣准力公司生產,砂輪主軸回轉數,3600,rpm,適用砂輪最大外徑,205mm,適用砂輪最小外徑,.,100mm,砂輪軸中心至工作台面最大距離.400,mm,床台有效工作范圍,(長*寬*高),350*160*310,mm(618ATD),床台有效工作范圍,(長*寬*高)450*200*310,mm(818ATD,),該設備加工特性,1.適合加工小型的塑膠模具、沖壓模具,自動機等零件,2.設備可自動操作,3.采用濕磨方式加工,2.2,半自動平面,磨床型號,JL-618ATD,2026/1/27,第一章:廠牌型號加工范圍簡介,2.,JL-3060ATD,臺灣准力公司生產,砂輪主軸回轉數 2800,rpm,適用砂輪最大外徑,355mm,適用砂輪最小外徑,225mm,砂輪軸中心至工作台面最大距離.550,mm,床台為電磁平台,有效工作范圍(長*寬*高,)600*300*325,mm,加工特性適用于大型模板及其它大型工件的平面研磨,2.2,半自動平面,磨床型號,JL-3060ATD,2026/1/27,第一章:廠牌型號加工范圍簡介,5.上一(,PROTH),由臺灣上一公司生產,第一種型號:,PSGO-60150AHR,床台有效工作范圍,(長*寬*高)1500*600*360,mm,工作臺承載重量.1000,kg(,含電磁盤),第二種型號:,PSGP-1222AHR,床台有效工作范圍,(長*寬*高),2200*1200*570,mm,工作臺承載重量 3000,kg(,含電磁盤),加工特性:,適合大型的模板模座的平面加工,2.2,半自動平面,磨床型號,(圖1-1.10),PSGO-60150AHR,2026/1/27,第一章:,成型研磨治工具簡介,正角器,R,成型器 正弦臺,角度成型器 正弦杆,V,型鐵,衝子成型器 精密平口虎鉗,治工具,見下圖,2026/1/27,正角器,R,成型器,正弦臺,角度成型器,正弦杆,衝子成型器,精密平口虎鉗,2026/1/27,第二章:,加工范圍,直槽斷差圓弧斜面復合斜面,V,型槽等。,一直槽,最小加工槽為0.100,mm,深度在1.0左右,切削實體較薄(0.5)最大槽能加工到工作平台,寬度范圍內150,MM,最大深度40,MM,清角,大,于或等于0.03,MM (,與材質有關),例常用材料,Viking,Skd61,一般清角3到4次就能達到0.03左右,而,Asp23,Skd11,要清角4到10次左右都不一定能,達到0.03,MM,這主要是材料硬度含碳量不一,2026/1/27,二斷差,最大加工長度280,MM,最大深度40,MM,清角,大于或等于0.03,MM (,與材質有關)清角同槽,一樣,Viking,Skd61,一般硬度能加工到,HRC,52-58度,而,Asp23,Skd11,能達到,HRC 63,度,成型模具一般要選,擇,Viking,Skd61,或塑膠模具鋼,P20,NAK80,等這樣能延長使用壽命易加工節省成本如選擇高碳剛,Asp23,Skd11,則很多小槽齒都不易加工太脆易裂加工難度大就要選澤線割(電火花機)或其它設備來加工故成本會增高。,2026/1/27,三圓弧,最小加工,R,為0.10,MM,最大加工,R,為,3,MM,另超過3,MM,以上之,R,均由線割或,銑床加工精度0.05以上選銑床加工小,于0.05選線割加工,在,R,小于,0.50MM,以下時最好能設計成,C,角能提高加工效率降低成本。,加工內,R,前要先切成階梯壯,要多次進退刀,加工外,R,要先倒角,2026/1/27,小圓弧的成型難投入成本高,在圓弧的加工中，我們一般將,半徑小于0.5,m m,的圓弧稱之為小圓弧，在加工過程中,對於成型,打制、加工都比較困難。,小圓弧成型砂輪的修整條件要求嚴格,小圓弧加工時對刀時很,難測量准確,2026/1/27,四斜面及復合斜面,加工范圍045,精度0.01,(見附圖),開放式,V,型,半封閉,全封閉,開放式斜面加工方便易測量尺寸,加工難,點是尖點,R,角及對稱度難保証,此類,斜面如是雙邊斜就無法加工,2026/1/27,五,V,型槽,對細深槽加工要求技朮高一般設計要,考慮槽兩邊是否對稱余量要一樣多,厚度在0.52,MM,以下(槽深不要超過10,M,M),要不會傾斜品質無法保証。,2026/1/27,在直槽砂輪上修斜面加工深槽或細槽底部斜,面，根據實際情況，必先加工直邊后加工斜,面。(如圖所示),一般,V,型槽加工順位,圖一,圖二,直槽,V,形槽,2026/1/27,如圖一,拆分,頭部齒成型要考慮到變形斷裂燒刀此類模仁加工技朮要求高成型部位復雜成本很高如能把頭部齒分開加工就簡單很多頭部損壞更換成本能降低。,第三章,案例分析,直角處易斷裂變形,顯空部份易燒傷,2026/1/27,頭部成型易損傷加工難成本高,拆分后,加工簡化損傷后好更換,如圖二,簡化工位,把易損傷部位分開損傷后很好更換達倒發包費用加工成本的節省之目的。,主體件一,主體件二,分體件,2026/1/27,如圖三,標注過剩或標注不明都會造成加工浪費,此為塑模,常用邊,件,模仁槽,根部為,配合面未注明,R,角加工一般按0.05以下清角其實與它配合模仁倒角為,C0.5MM,此為塑模常用頂針板放大圖孔為頂針過孔精度標注過剩造成孔要用線割機加工成本提高几倍公差標0到0.1,MM,即可成本降低,2026/1/27,研磨相關知識簡介,:,平面研磨,成型研磨,光學研磨,其他類,研磨特性:,一般材料研磨(,vinking,skd61,S45C,等),硬材研磨(,V3,ASP23,SKD11,等),特殊材料研磨(玻璃,不銹剛,S136,HPM38,鋁材等),研磨材料:,研磨技術靠,:,砂輪修整;尺寸對刀;工件裝夾,2026/1/27,-“胸懷千萬里 心思細如絲”,THE END,請多指教,2026/1/27,
