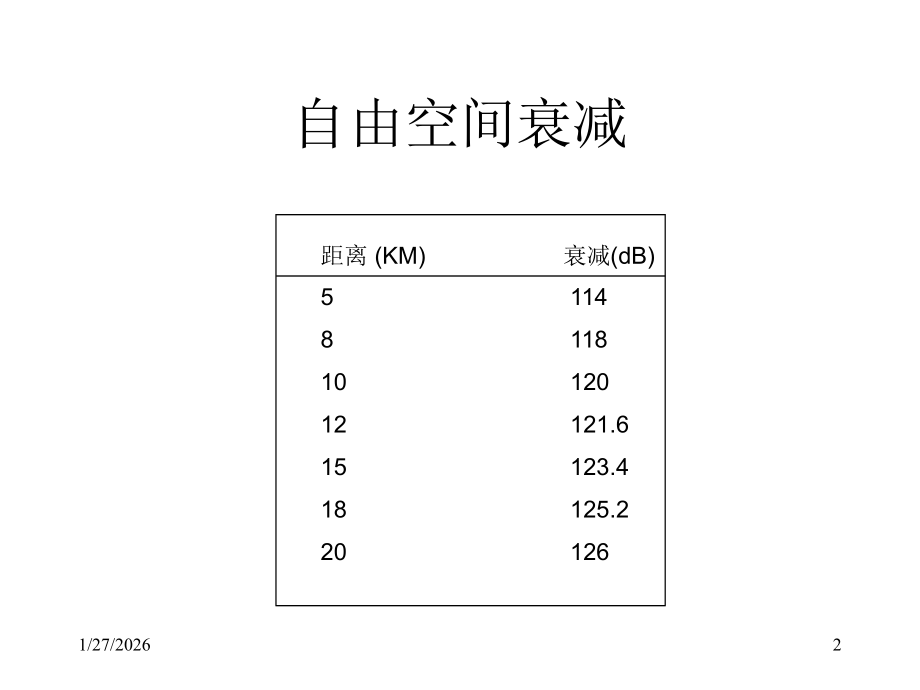

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电磁波在空间传播时信号功率的衰减。,32.4+20,xLog Fmhz,+20 xLog,R,Km,在,2.4,GHz,:100+20 Log D,km,在,5.8.GHz:107.7+20 Log Dkm,自由空间衰减,1/27/2026,1,距离,(,KM),衰减,(,dB),5 114,8 118,10 120,12 121.6,15 123.4,18 125.2,20 126,自由空间衰减,1/27/2026,2,可视,可视,:,一条想象中的直线可以将两边的天线连接起来。,清晰可视,:,从一个天线到另外一个天线之间没有实际的物体遮挡。,净空,:,视觉可视和最近的障碍物之间的距离。,Fresnel,区,:,可视的圆周范围。,1/27/2026,3,Fresnel,半径,A,B,R,当有,80%,的第一,Fresnel,半径内没有障碍物，传输的衰减和自由空间的衰减相等。,1/27/2026,4,在,2.4,GHz,第一,Fresnel,区的半径为,0.176,x,距离的平方根,例如,:,距离为,2,KM,的点的净空半径为,8,m,Fresnel,半径计算,1/27/2026,5,链路预算计算,发射器,Gt,接收器,接收器的信号接收强度为,:,Si,=Pout-,Ct,+,Gt,-PL+,Gr,-,Cr,空间衰减,Gr,Si,Cr,P,out,C,t,1/27/2026,6,两路功分器的功率损耗,设备的发射功率的,2,分之一,如：,DS.11,发射功率,250,毫瓦,接,2,路功分器后，每路天线接口为,125,毫瓦,=21dBm,如果两地相距,30,公里接,1,个两路功分的链路计算公式：,21+24-129+24=-60(,理想环境下,),扣除冗余,20,在远端应该有,-80dBm,接收信号,链路能够建立！,
