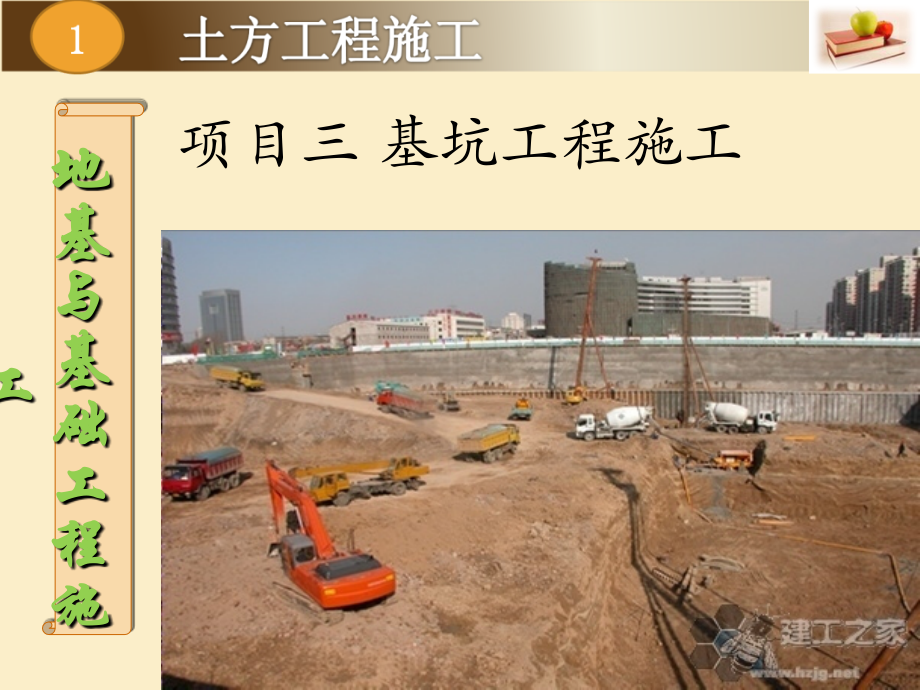

项目三 基坑工程施工.ppt

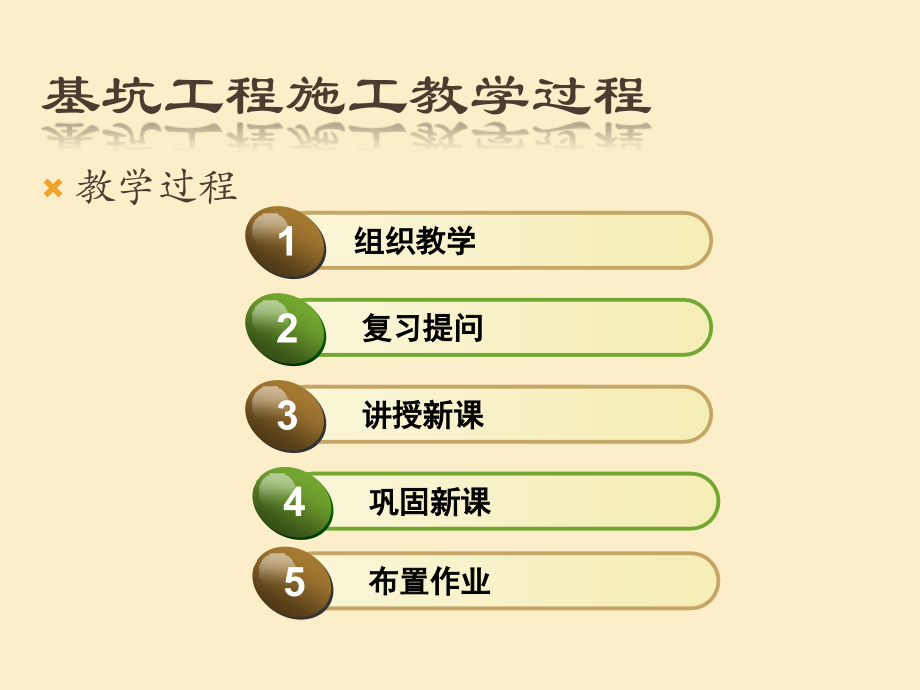

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,西藏农牧学院工程学院,*,单击此处编辑母版标题样式,项目三 基坑工程施工,地基与基础工程施工,基坑工程施工教学过程,教学过程,1,2,3,4,5,组织教学,复习提问,讲授新课,巩固新课,布置作业,一、,组织教学,点名,填写上课记录,说明上课注意事项,二、复习提问,提问,土方工程施工的内容有哪些？,平整场地的施工机械、特点、适用范围？,怎样计算土方工程量？,怎样进行土方调配？,三、讲授新课,任务一：,基坑施工的准备与辅助工作,任务二：,地下水控制,任务三：,土的填筑与压实,任务一：基坑施工的准备和辅助工程,1.4.1,基坑施工的准备工作,A,、三通一平,B,、地面水的排除,C,、材料、机械进场,D,、测量、放线,E,、做好基坑工程施工的辅助工作,（边坡稳定 支护 排降水）,1.4.2,边坡稳定,A,、边坡,边坡坡度,m,的物理意义：,当基坑深为,1,米时边坡宽度的大小。,土方边坡坡度的影响因素：,土质、开挖深度、留置时间、地下水位、施工期间坡顶荷载及其气候条件等因素。,边坡开挖,边坡开挖,边坡开挖,放坡的边坡可以做成以下,3,中形式：,a),直线形,b),折线形,c,）踏步形,施工中除了正确选择边坡外，还要进行护坡，以防止边坡滑动。,B,、支护,基槽支护,（,a,）,横撑式支撑,（,a,）间断式水平挡土板支撑（,b,）垂直挡土板支撑,1,水平挡土板,2,立柱,3,工具式横撑,4,垂直挡土板,5,横楞木,6,调节螺栓,（,b,）,开挖较窄的沟槽，多用,横撑式支撑,。,基坑支护,基坑支护一般根据地质条件、基坑开挖深度及对周边环境保护要求可以采取,重力式水泥土墙、板式支护结构、土钉墙,等形式。,在支护结构的设计与施工中,首先,要考虑周边环境的保护,，,其次,要满足工程地下结构施工的要求，,再,尽可能考虑降低造价、便于施工。,1,）重力式水泥土墙支护,水泥土墙（深层搅拌桩）支护结构是近几年发展起来的一种重力式支护结构。,它是通过搅拌机,将水泥和土进行搅拌,，形成柱状的水泥加固土（搅拌桩），由此形成重力式支护结构。,水泥土墙施工,（动画）,搅拌水泥土墙施工流程,a,）定位,b,）预埋下沉,c,）提升喷浆搅拌,d,）重复下沉搅拌,e,）重复提升搅拌,f,）成桩结束,工程实例,工程实例,水泥土墙的一般构造,（,a,）水泥土墙剖面（,b,）连续式劲性水泥土墙平面（,c,）格栅式平面布置,1,搅拌桩,2,插筋,3,面,4,H,型钢；,4,1,（,a,）,（,b,）,水泥土墙支护结构的形式,施工质量控制,水泥浆配合比及搅拌制度,基本要求；,水泥浆喷射速率与提升速度的关系及水泥浆喷射量,保证注浆的均匀性与桩身强度；,桩的垂直度和桩的搭接,保证水泥土墙的整体性与抗渗性。,2,）板式支护结构,板式支护结构由两大系统组成：,挡墙系统,和,支持（拉锚）系统,。,注：悬臂式板桩支护结构不设支撑！,板式支护结构,1-,板桩墙,2-,围檩,3-,钢支撑,4-,斜撑,5-,拉锚,6-,土锚杆,7-,先施工的基础,8-,竖撑,挡墙系统,挡墙系统常用槽钢、钢板桩、钢筋砼板桩、灌注桩及地下连续墙等。,支撑系统,支撑系统常用大型钢管、,H,型钢或格构式钢支撑，也可采用现浇钢筋砼支撑。,拉锚系统,拉锚系统常用钢筋、钢索、型钢或土锚杆。,工程实例,工程实例,工程实例,重庆市高切坡，预应力锚索支护,锚杆支护,工程实例（巴河电站）,工程实例（巴河电站）,工程实例,土钉墙（喷锚网加固边坡或喷锚网挡墙），是由天然土体通过土钉就地加固并与喷射砼面板相结合，形成的一个类似重力式挡墙的结构，以此来抵抗墙后的土压力，这样的挡土墙称为土钉墙。,土钉墙是通过钻孔、插筋、注浆来设置的，也可以直接打入角钢、粗钢筋形成土钉。,3,）土钉墙支护结构,建筑基坑与护坡技术规程,JGJ120,99,正式定名为土钉墙。,工程实例,工程实例,工程事故,工程事故,工程事故,工程事故,工程事故,任务二：地下水控制,在基坑开挖过程中，当基底低于地下水位时，由于土的含水层被切断，地下水会不断地渗入坑内；雨期施工时，地面水也会不断流入坑内。,不采取降水措施的后果,施工条件恶化，易造成塌方，使地基的承载力下降；遇有承压含水层时,基底肯被冲溃破坏。,以上工程事故中除了施工中没有很好对边坡进行支护外，最重要的原因还有,水！,降水方法：,集水井降水法、井点降水法,是在基坑开挖过程中，沿坑底周围或中央开挖有一定坡度的排水沟，在坑底每隔一定距离设一个集水坑，地下水通过排水沟流入集水坑中，然后用水泵抽走。,1,）集水井降水法,（,动画,）,适用：,面积较小、土质较好、,粗颗粒土层或渗水较小的粘性土层,、,降水深度不大的基坑（槽）开挖工程；,不适用：,粉砂土和细砂土，这类土容易形成,流砂。,适用范围,集水坑的设置,排水沟及集水井：,A,、设置在基础四周，基础范围以外；,B,、地下水流的上游；,C,、基坑面积较大时，可在中间设置盲沟排水；,D,、排水沟坡度,1,2,为宜。,集水井的水平距离：,每隔,20,40m,设置一个。,1-,排水沟,2-,集水井,3-,水泵,2,）井点降水法,作用,a-,防止涌水,b-,稳定边坡,c-,防止管涌,d-,减少横向荷载,e-,防止,流砂,在基坑开挖前，预先在基坑四周埋设一定数量的滤水管（井），在基坑（槽）开挖前和开挖过程中，利用真空原理，不断抽取地下水，使地下水位降低到坑底以下。,降水原理（,动画,）,井点降水类型,井点降水有两大类：,轻型井点,和,管井类,。一般根据土的渗透系数、降水深度、设备条件及经济比较等因素确定。,轻型井点的组成,轻型井点设备,由,管路系统,和,抽水设备,组成。,轻型井点设备,1-,地面,2-,水泵,3-,总管,4-,井点管,5-,滤管,6-,降落后的水位,7-,原地下水位,8-,基坑底,管路系统：,滤管、井点管、弯联管、总管。,管路系统：,真空泵、射流泵。,滤管构造,工程实例,Back,任务三：基坑工程的填筑与压实,土料的选用与处理,填方土料应符合设计要求，保证强度与稳定性，选择的填料为强度高、压缩性小、水稳定性好、便于施工的土、石料。,注：如无设计要求时应符合下列规定：,填土的方法,压实的方法,影响填土压实的因素,填土压实的质量检查,Back,四：巩固新课,1,、基坑工程施工的准备与辅助工程,2,、地下水控制,3,、基坑的填土与压实,五、布置作业,根据土方工程施工图，编制基坑工程施工方案,
