QC测量基础------量块.螺纹规.Pin Guage简介.ppt

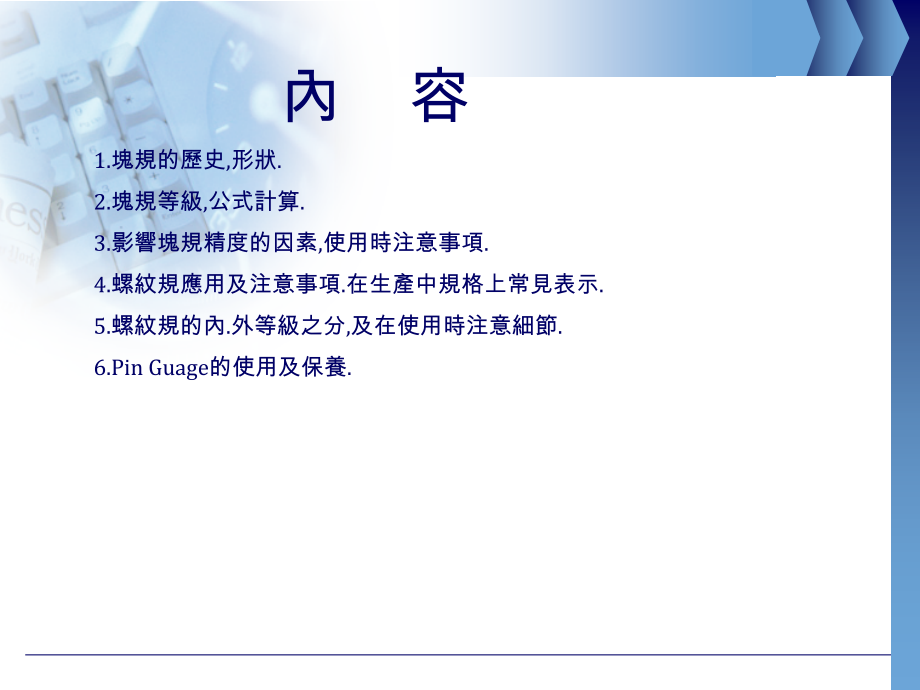

,Company Logo,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,量塊,.,螺紋規,.Pin Guage,簡介,Simao Yang Education Group,Co.Ltd,www.YS-U.com,內 容,1.,塊規的歷史,形狀,.,2.,塊規等級,公式計算,.,3.,影響塊規精度的因素,使用時注意事項,.,4.,螺紋規應用及注意事項,.,在生產中規格上常見表示,.,5.,螺紋規的內,.,外等級之分,及在使用時注意細節,.,6.Pin Guage,的使用及保養,.,塊規之應用與注意事項,塊規,又名量塊,英文,BlocksGauge.,于,1890,年首制于瑞典,后經美國虎克先生改進,即為現在的樣子,.,塊規應用于量測方面已近百年,其制作材質有鋼,陶瓷等,形狀有長方形,有孔正方形,.,此外,塊規亦演進為新的量測儀器如,:,精密高度規,階規,.,塊規之應用與注意事項,后,上,右,下,左,前,1.,塊規一般分三類,:,長方形,正方形,其它特殊形狀塊規,.,長方形塊規,:,測量面積為,9*35,造,價低且較實用。,塊規之應用與注意事項,標稱尺寸,正方形,:,量測面積為,24*24mm,易組合較大尺寸,之塊規,.,帶孔之方形塊規,可用圓杆從孔中穿過,以,組合較長尺寸,.,其它形狀,:,如圓柱形,三角形,等視特殊物件量,測之需求,而制造,不同形狀之塊規,.,塊規之應用與注意事項,塊規之等級,:,按下列公式計算,等別,級別,長度變動量允許值的計算公式,(m),1,00,、,K,0.05+0.2*,2,0,0.10+0.3*,3,1,0.16+0.45*,4,2,0.30+0.7*,5,3,0.50+1*,6,0.50+1*,塊規之應用與注意事項,影響塊規精度的因素,1.,外觀,2.,連接孔、支撐標記,3.,側面平面度、側面與量測面間之垂直度,4.,表面粗糙度,5.,測量面的平面度,6.,測量面的研合性,7.,測量面的硬度,8.,量塊的長度,9.,塊規的長度變動量及穩定度,0.,塊規的溫度線膨脹系數,塊規之應用與注意事項,塊規的用途,塊規除了可作長度標准外,亦可作各量測儀器,之檢驗標准,工件加工時工具定位標准,量規,檢查標准,并可為互換性大量生產之基礎,.,塊規之應用與注意事項,影響塊規誤差之各項因素,1,.,溫度的影響,2.,塊規本身重量的彈性變形,3.,因外力而引起的彈性變形,4,.,組合塊規時,研合不正確,塊規之應用與注意事項,塊規使用時應注意的事項,1.,使用前必須使用棉布或鏡頭拭紙或無塵紙,擦拭防銹油及污垢,.,2.,必須要戴手套方可進行操作,3.,必須注意溫度對測量結果的影響,4,.,注意塊規組合的方法要正確,牙規應用與注意事項,一,.,牙規各部分名稱,1.,外徑,:,又稱大徑,為螺紋最大直徑,外螺紋為牙頂的直徑,內螺紋為牙底的直徑,.,2.,底徑,:,亦稱小徑,為螺紋最小直徑,外螺紋為牙底為直徑,內螺紋為牙頂的直徑,.,3.,中徑,:,一個假想圓柱的直徑,該圓柱的母線通過牙型上,溝槽凸起寬度相等的地方,.,4.,有效徑,:,在規定旋長度內,恰好包容實際螺紋的一個假想,螺紋的中徑,.,5.,節距,:,相鄰兩牙在中徑線上對應兩點間的軸向距離,.,6.,螺旋角,:,螺旋面與軸之垂線所成的角度,二,.,螺紋的規格,:,1.,國際標準,(ISO),螺紋,其各部分尺寸以英寸為單位,牙數,以每英寸長度表示,分粗牙,(UNC),細牙,(UNF),特細牙,(,UNEF),三類,.universal naming conversion,例如,:1/2-12 UNF-2B,1/2,表示,:,外徑,1/2,英寸,12,表示,:,每寸牙數為,12,牙,UNF,表示,:,統一標準螺紋細牙,2B,表示,:,配合等級,2.,國際標準公制螺紋牙型與統一標準螺紋極為相似,各部,位尺寸以公制為單位,.,例如,:M3*0.5-6g,M,為公制螺紋符號,3,表示外徑為,3mm,0.5,指節距為,0.5mm;6g,為配合等級,3.,梯形螺紋,:,用於傳動精密度高且較快速運動機構,4.,方牙螺紋,:,適用於慢速較大動力傳動,三,.,螺紋公差與配合,1.,公制外螺紋公差域,(,位置,),為,E,G,H,三種,內螺紋的公,差域為,G,及,H,二種,.,一般內螺紋之建議公差等級為,6H,外螺紋為,6g,2.,螺紋配合,:,指螺紋裝配的松緊程度,2.1,公制三角螺紋分成三種配合等級,.,第一級為精密,配合,第二級為中級配合,第三級為松配合,.,2.2,統一制標準螺紋將內外螺紋各分成三級,:,a.,外螺紋,:1A 2A 3A,b.,內螺紋,:1B 2B 3B,1,為松配合,;2,為中配合,;3,為精密配合,四,.,螺紋牙規的應用,1.,螺紋環規,1.1GO,端螺紋環規,:,檢驗元件螺紋之實際節徑是否小於規定,之最大,SPEC,內,.,1.2NOT GO,端螺紋環規,:,檢驗元件外螺紋之實際節徑是否大,于規定之最小,SPEC,內,.,例如,:4-40UNC-2A,之外螺紋節徑規格為,:2.34952.413mm,4-40UNC-2A,之螺紋環規檢驗,NOT GO,端之規格為,:2.34952.3546mm,GO,端之規格為,:2.40792.41430mm,2.,螺紋塞規,2.1GO,端螺紋塞規,:,檢驗元件內螺紋之實際節徑是否大于,規定之最小,SPEC,內,2.2NO GO,端螺紋塞規,:,檢驗元件內螺紋之實際節徑是否,小於規定之最大,SPEC,內,例如,:,4-40UNC-2B,之螺紋塞規,節徑規格為,2.43332.5171mm,4-40UNC-2B,之螺紋塞規檢驗,GO,端之規格為,:,2.43332.4384mm,NO GO,端之規格為,2.51212.5171mm,五,.,螺紋使用注意事項,1.NO GO,端之檢驗以不可旋入,2,牙為原則,2.,以螺紋塞,(,環,),規螺紋時,不可旋以強制力量旋入檢查,3.,螺紋塞,(,環,),規使用前后應作清潔保養以避免牙屑積,存在牙溝里,.,4.,螺紋塞,(,環,),規應根據使用頻率作定期或不定期檢查,以確保量測的可靠性,5.,螺紋之配合系藉著螺牙斜面來接觸,而非牙峰或牙谷,接觸,六,.,公司常用牙規,:,Pin Guage,的使用以及保養事項,Pin Guage,又名棒規,用於精度要求較高的孔徑或內尺寸的直接量測,.,Pin Guage,規格類型,:a.04mm,不確定度為,0.005mm,b.47mm,不確定度為,0.01mm,Pin Guage,使用操作步驟,:,a.,選擇適用的規格來測量工件,.,b.,借用,PIN GUAGE,時,應將盒一起借出,用完后即時,歸還,.,c.,量測前要清潔,PIN GUAGE,及清洁工件,特別是,Pin,Guage,直接接触的部位不得有毛刺及油污,.,d.,量測時應戴上手套握住,PIN GAUGE,作業,.,用力應適度,並輕輕推入,.,e.,量測完畢,應用無塵紙擦拭,PIN GUAGE,並歸還原位,.,Pin Guage,的日常注意事項,Pin Guage,在校正期內發生故障,(,如生銹,),必須請托校正單位清 理,校正后方可使用,.,選擇適合使用目的的,Pin Guage.,不得用銳器刮銹,.,d.,不可有掉落,壓傷等現象,.,e.,使用前要擦拭幹淨表面之灰塵及防銹油,.,f.,不能用手直接拿取,PIN GUAGE.,g.,用完后及時放回盒內,.,Pin Guage,維護保養,a.,不可有掉落,壓傷等現象,.,b.,使用前要擦拭幹淨表面之灰塵及防銹油,.,c.,不能用手直接拿取,PIN GUAGE.,d.,用完后及時放回盒內,.,www.YS-U.com,Thank You!,Simao Yang Education Group,Co.Ltd,
