土方开挖.ppt

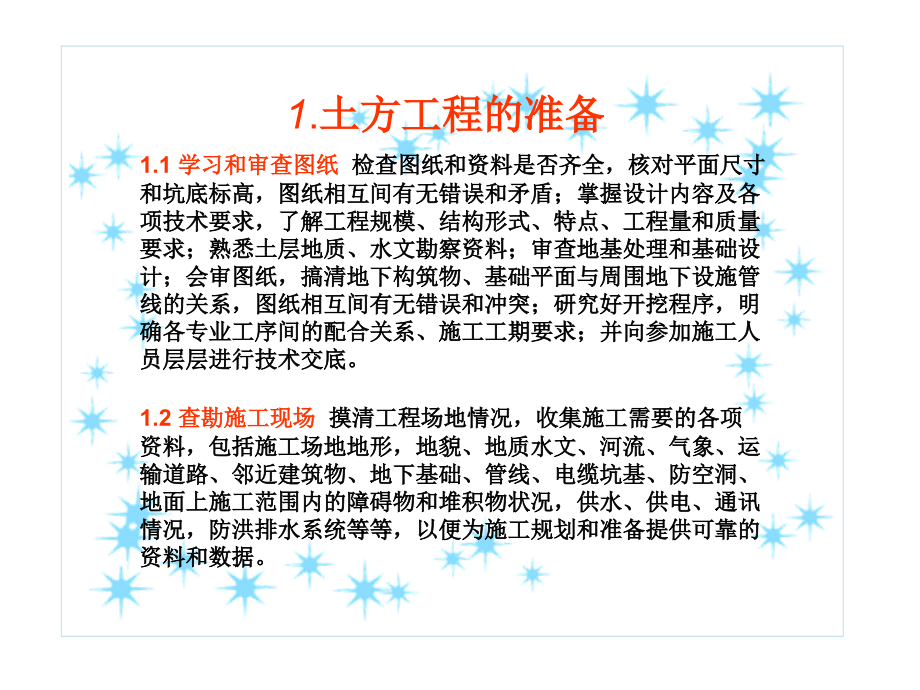

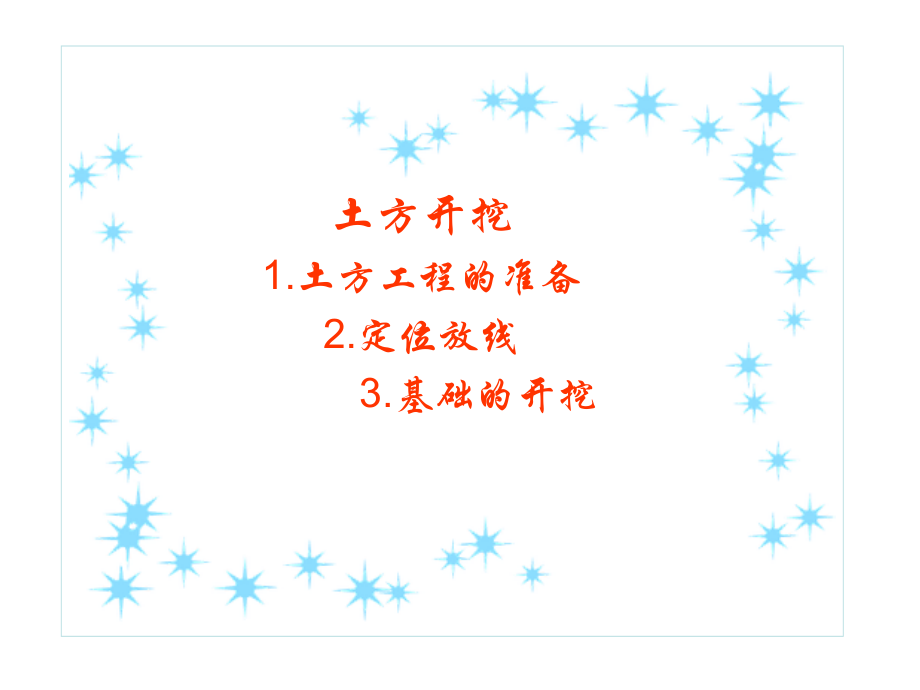

土方开挖,1.,土方工程的准备,2.,定位放线,3.,基础的开挖,1.1,学习和审查图纸,检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突；研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行技术交底。,1.2,查勘施工现场,摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形，地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。,1,.,土方工程的准备,1.3,编制施工方案,研究制定现场场地整平、基坑开挖施工方案；绘制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序、范围、底板标高、边坡坡度、排水沟、集水井位置，以及挖去的土方堆放地点；提出需用施工机具、劳力、推广新技术计划。,1.4,平整施工场地,按设计或施工要求范围和标高平整场地，将土方弃到规定弃土区；凡在施工区域内，影响工程质量的软弱土层、淤泥、腐殖土、大卵石、孤石、垃圾、树根、草皮以及不宜作填土和回填土料的稻田湿土，应分别情况采取全部挖除或设排水沟疏干、抛填块石、砂砾等方法进行妥善处理，以免影响地基承载力。,1.5,清除现场障碍物,将施工区域内所有障碍物，如高压电线、电杆、塔架、地上和地下管道、电缆、坟墓、树木、沟渠以及旧有房屋、基础等进行拆除或进行搬迁、改建、改线；对附近原有建筑物、电杆、塔架等采取有效地防护加固措施，可利用的建筑物应充分利用。,1.6,进行地下墓探,在黄土地区或有古墓地区，应在工程基础部位，按设计要求位置，用洛阳铲进行铲探，发现墓穴、土洞、地道（地窖）、废井等，应对地基进行局部处理。,1.7,作好排水降水设施,在施工区域内设置临时性或永久性排水沟，将地面水排走或排到低洼处，再设水泵排走；或疏通原有排水泄洪系统；排水沟纵向坡度一般不小于,2,，使场地不积水；山坡地区，在离边坡上沿,56m,处，设置截水沟、排洪沟，阻止坡顶雨水流入开挖基坑区域内，或在需要的地段修筑挡水堤坝阻水。地下水位高的基坑，在开挖前一周将水位降低到要求的深度。,1.8,修建临时设施及道路,根据土方和基础工程规模、工期长短、施工力量安排等修建简易的临时性生产和生活设施（如工具库、材料库、油库、机具库、修理棚、休息棚、茶炉棚等），同时敷设现场供水、供电、供压缩空气（爆破石方用）管线路，并进行试水、试电、试气。修筑施工场地内机械运行的道路，主要临时运输道路宜结合永久性道路的布置修筑。行车路面按双车道，宽度不应小于,7m,，最大纵向坡应不大于,6%,，最小转弯半径不小于,15m,；路基底层可铺砌,2030cm,厚的块石或卵（砾）石层作简易泥结石路面，尽量使一线多用，重车下坡行驶。道路的坡度、转弯半径应符合安全要求，两侧作排水沟。道路通过沟渠应设涵洞，道路与铁路、电讯线路、电缆线路以及各种管线相交处，应按有关安全技术规定设置平交道和标志,1.9,准备机具、物资及人员,作好设备调配，对进场挖土、运输车辆及各种辅助设备进行维修检查，试运转，并运至使用地点就位；准备好施工用料及工程用料，按施工平面图要求堆放。组织并配备土方工程施工所需各专业技术人员、管理人员和技术工人；组织安排好作业班次；制定较完善的技术岗位责任制和技术、质量、安全、管理网络；建立技术责任制和质量保证体系；对拟采用的土方工程新机具、新工艺、新技术，组织力量进行研制和试验。,2.,定位放线,定位放线的目的,为了确定基坑（槽）的开挖，轴线和墙线的具体位置，,控制开挖,的深度。,2.1,定位放线的方法,(,一,),仪器方法：例如全站仪,(,二,),龙门板与测量仪器相结合,用仪器将角桩位置确定,用角桩向外延长,1.5m,设置龙门板,根据控制点用水准仪将,0.000,引到龙门板上,用经纬仪把轴线投放到龙门板上,放灰线,利用水准仪控制开挖深度,定位放线工程实例,条形基础大开挖后放灰线,独立基础大开挖后挖基坑,3,基础开挖,3.1,土方开挖的顺序、方法必须与设计要求相一致并遵循“,开槽支撑，,先撑后挖，分层开挖，严禁超挖,”的原则。,3.2,四面放坡土方量计算,图中基坑土方量计算可近似按棱柱体体积公式计算：,基坑土方量计算,3.3,基槽土方量计算,基槽土方量计算多用于计算建筑物的条形基础、渠道、管沟等,土方工程量。,基槽土方量计算，可沿其长度方向分段进行计算，各段土方量,之和即为总土方量。,如果该段内基槽横截面形状、尺寸不变时，其土方量即为该段,横截面面积乘以该段基槽长度，一般两边放坡按下式计算：,如果该段内横截面的形状、尺寸有变化,时，也可近似的用棱柱体的体积公式按下,式计算：,基槽土方量计算,土方开挖示意图,3.4,开挖坡度的确定,土方边坡的坡度,i=,h/b,=1/m,土方边坡的坡度系数,m=,b/h,边坡形式主要有直线行、折线形,阶梯型。确定边坡大小的主要因,素有土质、开挖深度、开挖方法,留置时间、排水情况、坡上荷载,土方边坡,3.5,浅基坑开挖,1,）浅基坑开挖，应先进行测量定,位，定出开挖长度，按放线分块、分,段挖土。,2,）当开挖土体含水量大而不稳定,或基坑较深，或受场地限制而需要 较,陡的边坡或直立开挖而土质较差时，,应临时支撑加固。挖土时，土壁要求,平直，挖好一层，支一层支撑。开挖,宽度较大的基坑，当在局部地段无法,放坡，应在下部坡脚加固。,3,）相邻基坑开挖时，应遵循,先深后浅,或同时进行,施工。挖土应,自上而下水,平分段分层,进行，边挖边检查坑底宽,度及坡度，不够及时修整，至设计标,高，再统一进行修坡清底，检查坑底,宽度及标高。,4,）基坑开挖应尽量防止土体扰动，当,用机械挖土时，应在基底标高以上预,留一层结合人工挖掘修整。使用铲运,机、推土机时，留土厚度,15-20cm,使,用正铲、反铲或拉铲挖土时为,20-30cm,5),在地下水位以下挖土，应在基坑四,周挖好临时排水沟和集水井，或采用,井点降水，将水位降至基坑底以下,50,cm,降水工作应持续到基础施工完成。,6,）雨期施工时，基坑应分段开挖，,挖好一层浇筑一层，并在基坑周围,设置排水沟，以防地面雨水流入基坑,内；同时应检查边坡和支撑情况，以,防止坑壁受水浸泡，造成塌方。,7,）基坑开挖时，应对平面控制桩、,水准点、水平标高，边坡坡度复查。,8,）基坑开挖后应验槽，做好记录,;,如发现地基土质与勘探报告、设计,要求不符时，应与有关人员研究及,时处理。,3.6,土方机械施工,土方施工包括挖、运、填、压四,个内容，对规模较大，土方较集中的,工程中，采用机械化施工比较经济；,对工程量不大，施工点较分散的工程,或场地受限制宜人工或半机械化施工,常用的开挖机械有：推土机、铲运机、,单斗挖掘机、多斗挖掘机、装载机等。,1.,推土机,推土机使用范围：适用于开挖不大于,1.5m,的基坑，短距离移挖填筑，回填,基坑、管沟并压实，配合挖土机从事,平整、集中土方、清理场地修路开道,3.6.1,常用的推土方法,THE END!,
