第三节 塑钢门窗.ppt

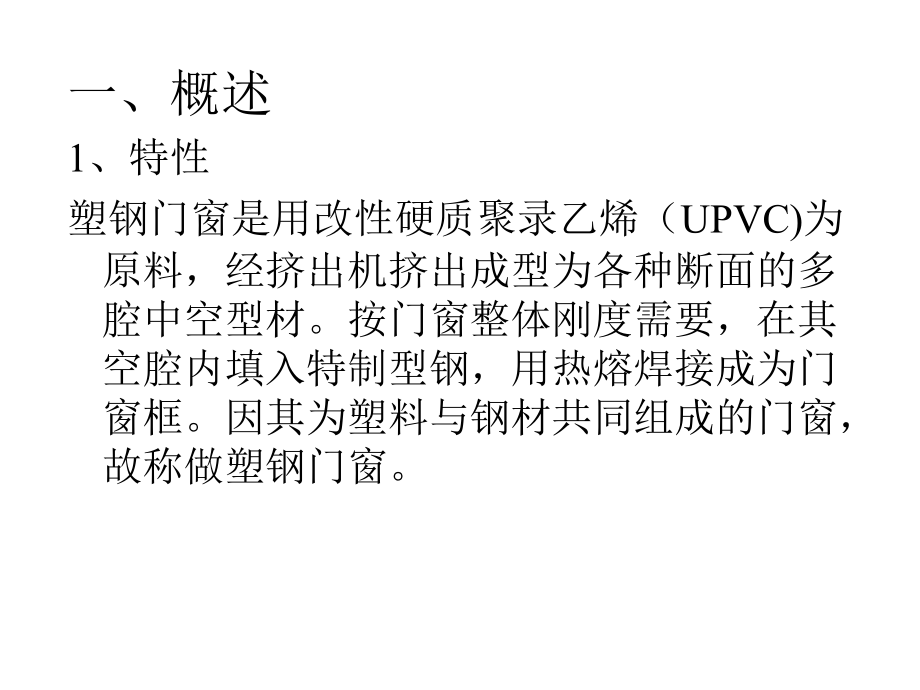

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七章 窗与门,第三节 塑钢门窗,一、概述,1,、特性,塑钢门窗是用改性硬质聚录乙烯（,UPVC),为原料，经挤出机挤出成型为各种断面的多腔中空型材。按门窗整体刚度需要，在其空腔内填入特制型钢，用热熔焊接成为门窗框。因其为塑料与钢材共同组成的门窗，故称做塑钢门窗。,中等职业教育工业与民用建筑专业系列教材建筑构造,塑钢门窗具有如下优点：,1,）强度较高，耐冲击性较强,2,）耐候性强，耐久性好,3,）隔热性好，节约能源,4,）耐腐蚀性强,5,）防火性能较好,6,）绝缘性强,中等职业教育工业与民用建筑专业系列教材建筑构造,7,）胀缩值小，尺寸稳定,8,）气密性和水密性均佳,9,）隔声性好,10,）外观精致、便于保养,2,、种类,塑钢门窗按其开启方式分，可制成平开门窗、推拉门窗、上提窗、悬窗、中旋窗、半玻门、板式门、折叠门等多种形式。,中等职业教育工业与民用建筑专业系列教材建筑构造,中等职业教育工业与民用建筑专业系列教材建筑构造,二、平开式塑钢窗,由,L,形型材作为上下框和边框，,T,形型材为中竖框组成整体窗框。设置中竖框一是为了提高整体窗框的刚度，二是为了使窗扇和窗框之间接触更加严密可靠。窗扇的断面形式均为,T,形，其中一侧翼缘紧靠窗框，另一侧翼缘使用玻璃卡条安装玻璃。,三、推拉式塑钢窗,推拉式塑钢窗的窗框带有可供一组推拉窗扇左右滑动的两根平行轨道，呈,U,形断面。当需要设置纱窗时，则应选用三轨道的,E,形断面窗框。在每一个窗扇下冒头的凹槽内，装有,2-3,个滑轨，以利推拉滑动灵活。,四、平开式塑钢门,是一常见内开内门，如用于阳台，则应外开，并加设下槛以利密封。门框料为,L,形截面，门扇边梃和上中冒头为,Z,形截面，它们既可以安装玻璃，有可以安装门芯板。门芯板也是多腔型材，既具有保温、隔声性能，又有足够的刚度。同时，又因有较厚的外形尺寸，与木门的拼接门芯板、铝合金门的扣条门芯板相比，显得结实美观。,五、凸窗,凸窗也叫飘窗，它是凸出外墙的窗，可以增加室内使用空间和美化建筑外观。凸出的尺寸一般为,350-450mm.,凸出的部分用钢筋混凝土挑板挑出，可以做成矩形，也可以做成梯形、弧形或三角形。凸窗的内窗台较宽，可以放置花卉或什物。但因窗台较宽而开启不便，故多用内开窗或推拉窗。凸窗的转折处是用特制的拼料连接的。,六、门窗框与墙体的连接,连接件法,直接固定法,膨胀螺钉,钢钉固定,
