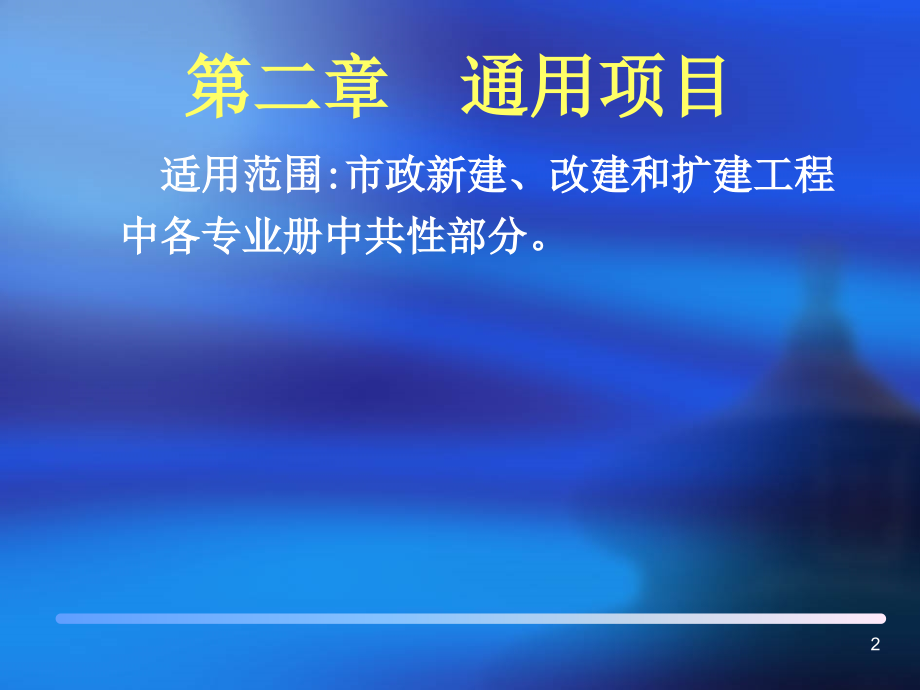

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第 二 章 通 用 项 目,第二章 通用项目,适用范围,:,市政新建、改建和扩建工程,中各专业册中共性部分。,2,第一节 基础知识,第二节 工程计量与定额,3,第一节 基础知识,一、土石方工程,（一）土壤与岩石的划分,土方：分四类,石方：分九类,1,、淤泥与流砂的概念。,2,、同一工程土石方类别不同时，一般应按不同类别分别进行计算。,4,（二）土方工程,1,、人工土方与机械土方,常用机械,(1),推土机,推土机由拖拉机和推土铲刀组成，按行走的方式分履带式和轮胎式，按铲刀的操作方式分为索式和液压式，,推土机是一种自行式的挖土、运土工具。适于运距在,100m,以内的平土或移挖作填，以,30,60m,为最佳。,5,(2),挖掘机,单斗挖土机工作简图,（,a,）,正铲挖掘机；（,b,）,反铲挖,掘,机；（,c,）,拉铲挖,掘,机；（,d,）,抓铲挖,掘,机,6,(3),碾压机械,碾压机械,(a),自行式平碾；,(b),拖式羊脚碾,7,2,、干湿土的划分，井点降水后的土方按干土考虑,.,湿土,:,含水率,25%;,常水位以下,3、,体积的换算见表,2-3,8,（三）石方工程,人工、机械凿石与人工、机械爆破法四种方式。,9,二、打拔工具桩,工具桩的概念：临时性，用于沟槽、基坑、围堰中。,工具桩的分类：木制（圆木桩与木板桩）和钢制（槽钢、工字钢）。土质类别的划分,10,11,水深指施工期间,最高水位,时的水深。,水上、陆上、水陆各占一半的条件是：,水上,(,距岸线,1.5m,或水深,2m),，两个条件只要有一个条件满足即可。,陆上,(,距岸线,1.5m,水深,1m),和,水陆各占一半,(,距岸线,1.5m,1m,水深,2m),两个条件必须同时满足。,12,三、围堰工程,土草围堰、土石围堰、圆木桩围堰、钢桩围堰、钢板桩围堰、竹笼围堰、筑岛填心,主要是掌握在不同条件下选取不同的围堰。,13,四、支撑工程,钢制挡土板与钢桩挡土板的区别：钢制挡土板是土方开挖后利用钢模板作挡土板材料，钢桩挡土板在打好钢制桩后再进行土方开挖。,挡土板的排列方式,(,横板竖撑和竖板横撑,),14,1,水平挡土板；,2,立柱；,3,、,6,工具式横撑；,4,垂直挡土板；,5,横楞木,开挖较窄的沟槽，多用横撑式土壁支撑,15,型钢桩横档板支护,1,一型钢桩；,2,一横向挡土板；,3,木楔,16,常用钢板桩截面形式,(a),一字形钢板桩；,(b)U,形板桩,(“,拉森”板桩,),（,a,）,17,18,五、井点降水,井点降水：,基坑开挖前，在基坑四周预先埋设一定数量的滤水管(井)，在基坑开挖前和开挖过程中，利用抽水设备不断抽出地下水，人工控制底下水流的方向，使地下水位降到坑底以下，直至土方和基础工程,施工结束为止。,19,降水类型及适用条件,适合,条件,降水类型,渗透系数(,cm/s),可能降低的水位深度(,m),轻型井点,多级轻型井点,10,-2,10,-5,36,612,喷射井点,10,-3,10,-6,820,电渗井点,10,-6,宜配合其他形式降水使用,深井井管,10,-5,10,20,(1),轻型井点,轻型井点,就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内，井点管上部与总管连接，利用抽水设备将地下水经滤管进入井管，经总管不断抽出，从而将地下水位降至坑底以下。,轻型井点法适用于土壤的渗透系数为0.150,m/d,的土层中；降低水位深度：,一级轻型井点,36,m，,二级井点,可达69,m。,21,埋设井点的程序是：放线定位打井孔埋设井点管安装总管用弯联管将井点管与总管接通安装抽水设备,22,23,当一级井点系统达不到降水深度时，可采用二级井点，即先挖去第一级井点所疏干的土，然后在基坑底部装设第二级井点，使降水深度增加,。,24,(2),喷射井点,当基坑开挖较深，降水深度要求较大时，可采用喷射井点降水。其降水深度可达,8,20 m,，可用于渗透系数为,0.1,50 m,d,的砂土、淤泥质土层。,喷射井点施工顺序是：安装水泵设备及泵的进出水管路；铺设进水总管和回水总管；沉设井点管,(,包括灌填砂滤料,),，接通进水总管后及时进行单根试抽、检验；全部井点管沉设完毕后，接通回水总管，全面试抽，检查整个降水系统的运转状况及降水效果。,25,(a),喷射井点设备简图；,(b),喷射井点平面布置,1,喷射井管；,2,滤管；,3,进水总管；,4,排水总管；,5,一高压水泵；,6,集水池；,7,水泵；,13,压力表,（,b,）,（,b,）,（,a,）,喷射井点设备及平面布置简图,26,(3),管井井点,管井井点就是沿基坑每隔一定距离设置一个管井，每个管井单独用一台水泵不断抽水来降低地下水位。在土的渗透系数大,(20,200m,d),的土层中，宜采用管井井点。,管井井点的设备主要是由管井、吸水管及水泵组成。,27,(a),钢管管井；,(b),混凝土管管井,1,一沉砂管；,2,一钢筋焊接骨架；,3,滤网；,4,管身；,5,吸水管；,6,离心泵；,7,小砾石过滤层；,8,粘土封口；,9,混凝土实管；,10,无砂混凝土管；,11,潜水泵；,12,一出水管,28,六、地下连续墙,施工工艺：构筑导墙成槽作业放入预制好的钢筋笼浇筑混凝土建成墙段连接构成一道完整的地下墙体。,29,第二节 工程计量与定额,一、土石方工程,土石方工程定额子目共有,124,个。,（一）人力土石方定额,沟槽与基坑的概念划分,沟槽,:,底宽,7m,底长,3,倍底宽,深度,8m,基坑,:,底长,3,倍底宽,深度,8m,面积,150m,2,30,挖一般土方与场地平整的划分,一般土方：厚度大于,30CM,，超过沟槽基坑范围的挖方工程。,平整场地：场地厚度小于等于,30CM,的填挖及整平。,31,挖土定额是按,1.5,米为界考虑的，,超过,1.5,米部分,套用人工运土定额，工程量按垂直深度,1,米,=,水平距离,7,米，深度按全高计算。,32,例,2-1,人力挖淤泥，坑深,4.3,米。,解,:,人力挖淤泥,1-35,定额基价,:2530,元,/100m,3,坑深,4.3,米超过,1.5m,折算成水平运距,L=4.3*730m,1-36+1-37,定额基价,:994+481=1475,元,/100m,3,人工挖淤泥，坑深,4.3,米的基价,=2530+1475=4005,元,/100m,3,33,定额编号,1-35,1-36,1-37,项目,人工挖淤泥,、,流沙,人工运淤泥,、,流沙,运距,20m,以内,200m,以内每增加,20m,基价,(,元,),2530,994,481,34,（二）机械土石方定额,推土机推距按推土重心至弃土重心直线距离计算。坡度系数见表,2-6,例2-2推土机推土重车上坡,坡度,12%,坡道长度,30m,三类土,。,运距,=30,2=60m,1-51,基价,=4137,元,/1000m,3,平整场地、填（原）土碾压（夯实）,自卸汽车运土或石方只是考虑了其运输费用，挖装费用应该在其它定额子目中考虑计取。,35,（三）人力、机械土石方定额系数换算见书,P26,36,（四）土石方工程量,1,、沟槽开挖回填土石方,图,2-8,对应计算公式是：,V,挖,=,（,B+2C+0.5KH+0.1,）*,H*L*1.025,管道结构宽：,无管座按管道外径计算，有管座按管道基础外缘（不包括碎石、片石各类垫层）计算，构筑物按基础外缘计算。此处的管道基础一般指混凝土管道基础。对于有特殊工艺要求的管道部分，其每侧工作面宽度应按施工组织设计的要求确定。,37,对于工作面的宽度选择，应该首先根据施工组织方案中确定的沟槽开挖横断面计算开挖方量，如果没有，则再按照定额规定计算,(,见第一册定额,P6),。,沟槽深度：应该从地面标高算至管基垫层底部标高。,38,放坡系数：放坡起点问题，百分比加权问题。,例,:,机械沿沟槽方向开挖，深度为,1.2,米，二类土，放坡系数取：,。,A,、,0 B,、,0.25 C,、,0.33 D,、,0.5,例,2-3,，解答中的系数是按人工开挖考虑的。,沟槽开挖,其它管道接口作业坑和沿线各种井室所需增加开挖的土石方工程量，按沟槽全部土石方（不扣除井的纵向长度）,的,2.5%,考虑。除有特殊工艺要求的管道节点开挖土石方工程量按实计算。,39,干湿土工程量计算,:,40,石方开挖增加超挖量不适用于人工开挖石方工程量计算。,石方工程量按图纸尺寸加允许超挖量。开挖坡面每侧允许超挖量：松、次坚石20,cm，,普、特坚石15,cm。,联合沟槽开挖要注意重叠部分的扣除（见下图），挖土交接处产生的重复工程量不扣除，此处的挖土交接处指,不同沟槽管道,十字或斜向交叉,。,41,42,人工配合机械开挖的方量应根据地质条件和施工组织设计中确定的原则或实际挖方数量计算。,43,例：某排水工程沟槽开挖，采用机械开挖（沿沟槽方向），人工清底。土壤类别为三类，原地面平均标高4.50,m，,设计槽坑底平均标高为2.30,m，,开挖深度2.2,m；,设计槽坑底宽（含工作面）为1.8,m，,沟槽全长2,Km，,机械挖土,挖,至基底标高以上20,cm,处，其余为人工开挖。试分别计算该工程机械及人工土方数量,44,解：该工程土方开挖深度为2.2,m，,土壤类别为三类，需放坡，查定额得放坡系数为0.25。,V,总,（1.80.252.2）2.220001.02510599,m,3,其中：人工辅助开挖量,V,人工,（1.8+0.25,0.2,）0.220001.025759,m,3,机械土方量,V,机械,105997599840,m,3,45,沟槽回填的,扣除：,管道、基础、垫层与构筑物,弃土外运要注意土方之间的换算,例2-4,46,2,、,基坑挖土体积公式：,基坑：,（方形）,V（BKH2C）（LKH2C）HK,2,H,3,/3,（,圆形）,V（H）/3 （RC）,2,（RC）（RCKH）（RCKH）,2,式中：,V,挖土体积（,m,3,）K,放坡系数,B,槽坑底宽度（,m）C,工作面宽度（,m）,R,坑底半径（,m）H,槽坑深度（,m）,L,槽坑长度（,m）,47,基坑开挖回填土石方,V,回填,=V,挖,V,构筑物,V,弃土外运,=V,构筑物,（回填土方是自然状态下适用）,V,弃土外运,=V,挖,V,回填,*,1.15,（回填土方在夯实状态下适用）,48,3,、路基土石方,常用公式,V=(S,1,+S,2,),L/2,相邻桩号处的截面面积的平均值与桩距的乘积，即为该段的挖、填土石方体积。,49,横断面计算方法：,规则形,:,常规几何算法,不规则形：积距法,S=,（,ab+cd+ef+gh,+,)*,B,混合法,50,注意路基宽度的确定：按施工图设计要求计算。,与相关工程如给排水等管道工程土石方的重叠部分,图2-16,例,2-5,51,4,、大面积土石方,首先要明确大面积土石方开挖回填与场地平整的区别。,平整场地面积,S=,构筑物外边线每边各增加2米范围面积,大面积土石方开挖回填一般采用方格网法来计算。,52,(1),土方工程量的计算,(,一般采用方格网法,),其计算步骤和方法如下：,划分方格网,根据已有地形图（一般用1：500的地形图）将场地划分成若干个方格网，方格一般采用20,m20m,或40,m40m，,将相应设计标高和自然地面标高分别标注在方格点的右上角和左上角。将设计地面标高与自然地面标高的差值，即各角点的施工高度（挖或填），填在方格网的左上角，挖方为（），填方为（）。,设计标高,地面标高,施工高度,53,2）计算零点位置,在一个方格网内同时有填方或挖方时，应先算出方格网边上的零点的位置，并标注于方格网上，连接零点即得填方区与挖方区的分界线（即零线）。,零点的位置按下式计算,零点位置计算示意图,54,3)计算土方工程量,按方格网底面积图形和下表所列体积计算公式计算每个方格内的挖方或填方量，有关计算公式见下表。,常用方格网点计算公式,55,4）计算土方总量,将挖方区（或填方区）所有方格计算土方量汇总，即得该场地挖方和填方的总土方量。,56,例,某场地平整，部分方格网如图所示，方格边长为20,m20m，,试计算挖填总土方工程量。,57,解,划分方格网、标注高程。根据各方格各点的设计标高和自然地面标高，计算方格各点的施工高度，标注于图中各点的左角上。,计算零点位置。从图中可看出12、27、38三条方格边两端角的施工高度符号不同，表明此方格边上有零点存在，,12线,27线,38线,将各零点标注于图,，,并将零点线连接起来。,58,计算土方工程量,方格,I,底面为三角形和五角形，,三角形200土方量,五角形16700土方量,方格,II,底面为二个梯形，,梯形2300土方量,梯形7800土方量,方格,III,底面为一个梯形和一个三角形，,梯形3400土方量,59,60,汇总全部土方工程量,全部挖方量,V,76.8041.638.1714716411521.33,573.93（m,3,）,全部填方量,V,1.189.2019.1255.015.3399.83（m,3,）,61,1,、挖运湿土时，套用定额人工和机械需乘以系数,1.18,的是（）。,A.,人工挖沟槽土,B.,双轮斗车运土,C.,人工装汽车运土方,D.,人工运淤泥,E.,自卸汽车运土,2,、以下属于基坑土方的是（）。,A.,长,12,米，宽,5,米，挖深,3,米,B.,长,20,米，宽,8,米，挖深,4,米,C.,长,18,米，宽,8,米，挖深,1,米,D.,长,3,米，宽,2,米，挖深,2,米,E.,长,14,米，宽,6,米，挖深,9,米,62,3,、以下人力、机械土石方定额常见调整换算系数正确的是（）。,A,、挖密实的钢渣，按挖四类土的定额执行，人工乘系数,2.5,，机械乘系数,1.2,B,、人力开挖沟槽发生一侧弃土或一侧回填时，定额乘系数,1.13,C,、人工装土、汽车运土时，汽车运土定额乘以系数,1.25,D,、推土机推土的平均土层厚度超过,30cm,时，其推土机台班乘以系数,1.25,E,、挖运湿土（机械运湿土除外）时，人工和机械乘系数,1.18,63,二、打拔工具桩,定额子目共有,56,个。,（一）,打拔工具桩定额,打工具桩丙类土的定额套用,:,按乙级土的人工和机械乘以系数,1.43,斜桩,:,人工和机械乘以系数,1.35,回填砂,拔圆木桩,每,10m,3,增加中粗,砂,7.29m,3,，人工,2.8,工日；拔槽型钢板桩每,10t,增加中粗砂,1.63m,3,，人工,0.63,工日。,64,（二）,打拔工具桩工程量计算,圆木桩工程量的计算应查,木材、立木材积表,圆木桩体积计算公式：,D=4-12CM,：,V=0.7854L*,（,D+0.45L+0.2,）,2,/10000,D,14CM,：,V=0.7854L*D+0.5L+0.005L,2,+0.000125L*,（,14-L,）,2,*,（,D-10,）,2,/10000,D,：梢头直径,L,：桩长,65,2、钢板桩工程,量,W=L*,*n,3、竖拆打拔桩架工程量计算,双排桩,:100m,计一次,单排桩,:200m,计一次,某工程距河道岸线,1.2m,打槽型钢板桩，平均水深,1.8m,，实际打入,8,吨钢板桩，则套用陆上打桩的工程量为（）吨。,A,、,0 B,、,2 C,、,4 D,、,6,66,三、围堰工程,定额子目共有,22,个。,1,、打拔圆木桩、钢桩、钢板桩，均套本册第二章水中打拔工具桩的相应定额项目，但是要注意其打拔数量以及黏土数量应根据批准的施工组织设计来取定，定额中给出的数量为参考值，在编制预算或概算时可参考使用，但是在结算中不能采用。,67,2,、,围堰土方围筑，包括,50m,以内的挖、运、填土。如超出,50m,范围以外的取土，应另行处理，视情况可按商品价格或相应的挖、运、填土项目定额执行，但应,扣除定额中现场挖运的人工,55.5,工日,/100,立方米黏土,，否则会导致重复计算。,3,、围堰的高度在*米以内为施工期最高临水位,加,0.5,米。,例：,编织袋围堰，装袋粘土需外购，单价,20,元,/m3,解：,套,1-182H,6847,93,20,93,0.555,43,6487.56,元,/100m3,68,工程量计算,用体积计算,=,施工断面*围堰中心线长度,用长度计算,=,围堰中心线长度,69,四、支撑工程,定额子目共有,14,个。,系数的调整：,1、竖板横撑时，人工乘以系数1.2。,2、当一侧支挡土板时，按相应定额的人工工日乘,以,1.33,，除挡土板外的其他材料费乘以系数,2。,3、采用井字支撑时，按疏撑相应定额乘以系数0.61。,例：,某沟槽宽,4.5,米，支挡采用木挡板、木支撑，密板。,解：套,1-203H,1532,689.720.33,826.25,0.3951000,2192.86,元,/100m2,70,五、拆除工程,定额子目共有,80,个。,1,、,在市区建成区，结合给排水、燃气等管道施工需要翻挖道路面层、基层时，计算翻挖沟槽范围内的道路面层和基层后，沟槽土方部分计算应扣除道路结构层所占体积，不得重复计算（见下图）。沟槽是否需要放坡开挖，应根据施工组织设计规定；无规定时，按本册第一章有关规定执行，其深度按沟槽底至道路面层减结构层高度计算。,71,五、拆除工程,72,2,、管道拆除定额不适用于破坏性拆除。,3,、混凝土预制板的拆除包括,3,厘米的垫层；,4,、路面铣刨机铣刨沥青路面按,5,厘米以内考虑，超过,5,厘米，应分层计算；,5,、拆除构筑物应该按照实体积计算，而不是它的外围体积；,6,、拆除混凝土障碍物不包括桥涵构筑物的拆除,也不包括船坞、碉堡以及大体积混凝土的拆除，发生时由承发包双方协商处理。,73,六、脚手架及其他工程,(,定额子目共有,54,个。,),（一）定额,1,、脚手架,:,钢管脚手架分单排和双排，在选用时按施工方案取用。主要用于砌筑工程、粉刷工程（,高度大于,1.2,米,）中。,2,、仓面脚手架主要用于现浇,钢筋,混凝土工程中（如沉井顶板的浇筑），不包括斜道，发生时按土建工程。采用井字架或扒杆运输施工材料，不计斜道费用。,74,3,、降排水属于技术措施费的一部分，它分为降水、明排水、抽水。降水的措施为井点降水，明排水为湿土排水，抽水为河流、池塘等的抽水。,4,、,小型构件（体积,0.04,立方米内重量,100KG,内,),、半成品均指现场预制或拌制，不适用于按成品价购入。,75,小型构件及其运输的两点说明：,混凝土小型构件是指单件体积在0.04,m,3,以内，重量在100,kg,以内的各类小型构件；,定额运输距离按预制、加工场地取料中心至施工现场堆放使用中心的距离计算。,76,5,、彩钢板护栏、纤维布施工护栏要注意与取费定额文明施工增加费中的围护设施的区分。彩钢板护栏定额按基础和护栏分列，若需要套用时按其,垂直,投影面积分别计算。定额中彩钢板摊销按5次考虑，护栏基础为单面水泥砂浆粉刷。,77,（二）工程计量,1,、,脚手架的计算按墙面水平边线长度乘以墙面砌筑高度以平方米计算，柱形砌体按柱结构的外围周长,+3.6,米乘以砌筑高度以平方米计算；而现浇混凝土用仓面脚手架则以水平面积计算。,78,2,、,湿土排水费用按所挖湿土方量（干湿土的划分）套定额进行计算，抽水工程量按所需的排水量进行计算。,注意：湿土排水定额包括了沟槽、基坑土方开挖期间的所有排水，不能重复套用抽水定额。,3,、井点降水安拆按根计算，使用按套.天计算。,79,七、,护坡、挡土墙,工程,本章定额适用于城市道路、城市内河的护坡和挡土墙工程,1、护坡、挡土墙的基础、钢筋可套用第三册”桥涵工程”相应子目。,2、块石护脚砌筑高度超过1.2,m,需搭设脚手架时，可按脚手架工程相应项目计算，块石护脚在自然地面以下砌筑时，不计算脚手架费用。,工程计量,砌体按立方米体积计算，伸缩缝按平方米计算。,80,八、地下连续墙,1,、地下连续墙导墙、挖土成槽土方运输、回填套用第一章“土石方工程”；,2,、泥浆池搭拆套用第三册,桥涵工程,相应定额；,3,、大型支撑基坑开挖指跨度大于,8m,的深基坑开挖，开挖面较小时，挖土机械应调整,81,补充作业,:,82,答案,第三节清单计价,83,例,：,挖沟槽土方（,600,雨水管）土壤类别：三类土；挖土深度：,B=1.2m,，,H=2.0m,，,C=0.5m,，,L=100m,，机械开挖沿沟槽方向作业,(,不装车,),，沟槽底,0.2m,采用人工辅助开挖,，,试进行工程量清单编制和清单组价。,(,管理费率,15%,，利润费率,10%),解,:,84,
