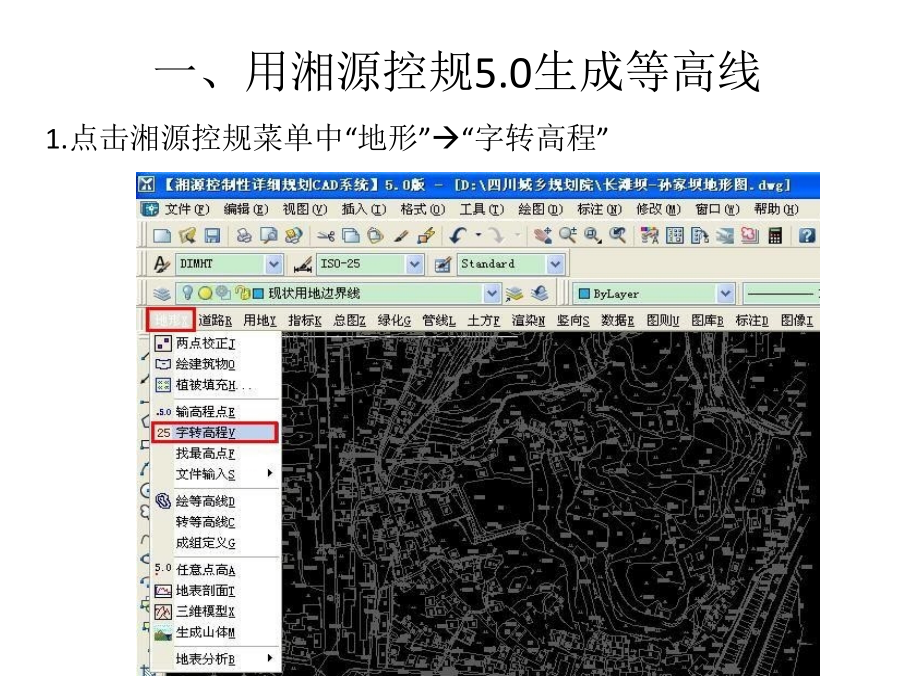

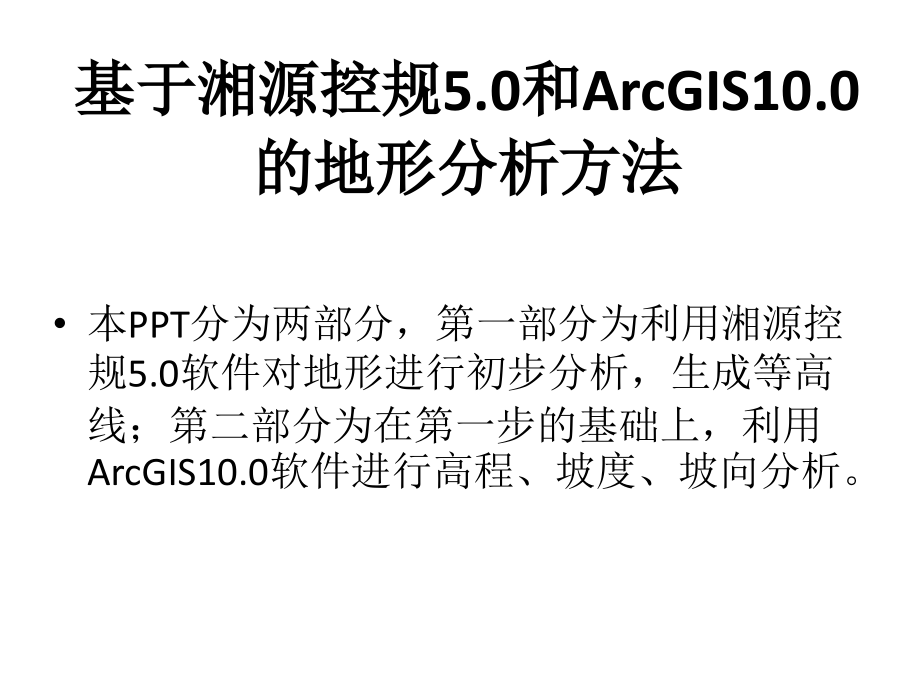

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,基于湘源控规,5.0,和,ArcGIS10.0,的地形分析方法,本,PPT,分为两部分，第一部分为利用湘源控规,5.0,软件对地形进行初步分析，生成等高线；第二部分为在第一步的基础上，利用,ArcGIS10.0,软件进行高程、坡度、坡向分析。,一、用湘源控规,5.0,生成等高线,1.,点击湘源控规菜单中“地形”,“字转高程”,2.,根据实际情况，输入要转化高程的最低值和最高值。因为地形图高程点成千上万，某一个点或某几个点高程值出错是常有的事，此步骤就是为了避免出错的高程点产生过大或过小的高程值。,3.,一般选择,，过滤掉无小数点的数字,4.,选择要进行高程分析的范围，也就是字转高程的范围。,5.,字转高程 成功以后，高程点应该在“,DX-,离散点”图层，且带有标高属性。湘源控规软件只能对“,DX-,离散点”图层上具有标高属性的点进行分析。,6.,如果步骤,5,不成功，则需要炸属性块后，再进行字转高程。,7.,对高程点（即“,DX-,离散点”图层上的点）进行三角剖分。,8.,一般选择,，通过图中所有高程点,9.,生成等高线。,10.,检查等高线是否具有标高属性。,11.,新建一,CAD,文件，将生成的等高线复制原坐标粘贴到新文件中，另存到“我的文档,ArcGIS,”文件夹内。,二、,ArcGIS10.0,地形分析,ArcGIS10.0,与之前流行的,9.3,区别较大，对地形分析而言，主要在于工具栏的位置发生了很大变化；但是内核、基本思路基本一致，利用,GIS,软件进行地形分析，按照以前给出的,9.3,的教程，实质是利用,CAD,块文件中的带有标高属性的,Polyline,建立,TIN,（不规则三角形），然后对,TIN,的特性（属性）进行编辑而得到想要的结果。,打开,ArcMap,，点击“地理处理”，在下拉菜单中点击“,Arctoolbox,”,如图所示：,打开“,3D Analyst,工具”中的“,TIN,管理”，点击“创建,TIN,”，出现对话框后，点击红色箭头所指处（即输入要素）,打开“我的文档”中,ArcGIS,文件夹，找到要分析的,CAD,文件，双击，点击,Polyline,，添加之,然后确定输出的路径、文件名等，如图，点击蓝色箭头所指处，最好不要改变路劲，把新建的,TIN,命名。,然后点击“确定”,之后，如果正常，会在箭头所指圈圈内显示“创建,TIN,”字样,创建成果。在左侧“内容列表”,“图层”中右键单击新创建的,TIN,，点击“属性”。,在图层属性的“符号系统”中，勾掉“边类型”以去掉等高线，然后可以根据个人爱好和需要选择分类数量、分类方法（方法很多，不赘述）和颜色，还可以在左下角红圈内选择是否显示阴影效果。,点击红圈内“添加”，可以分析坡度、坡向，过程与高程分析基本一致。,最后导出地图，大家都懂的。,GIS10.0,可以导出分类多（即色彩多）、分辨率高的图，这是相对于,9.3,最大的优点。,
