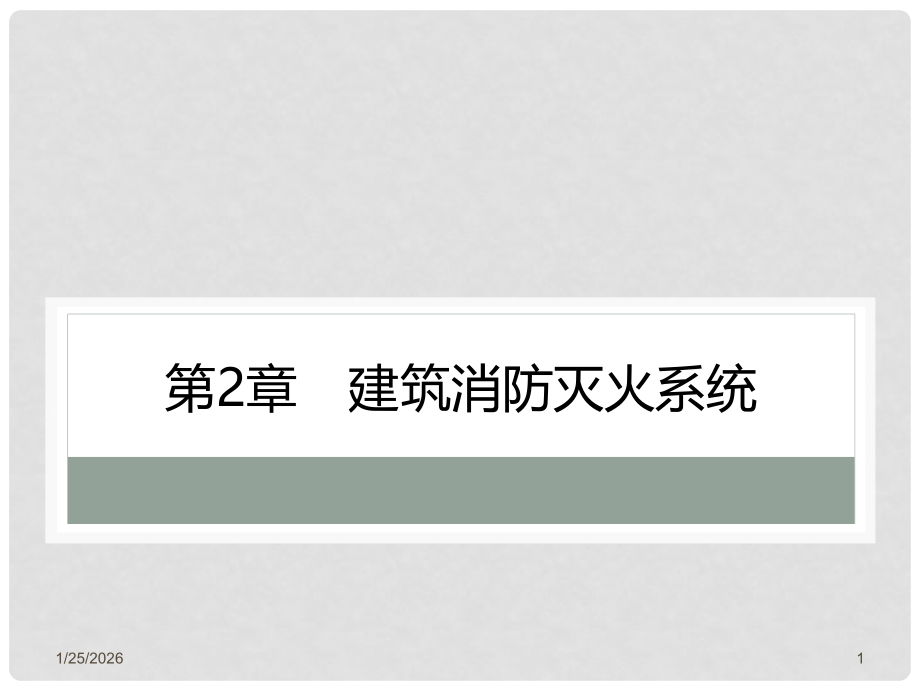

建筑设备安装与识图 第2章 建筑消防灭火系统.pptx

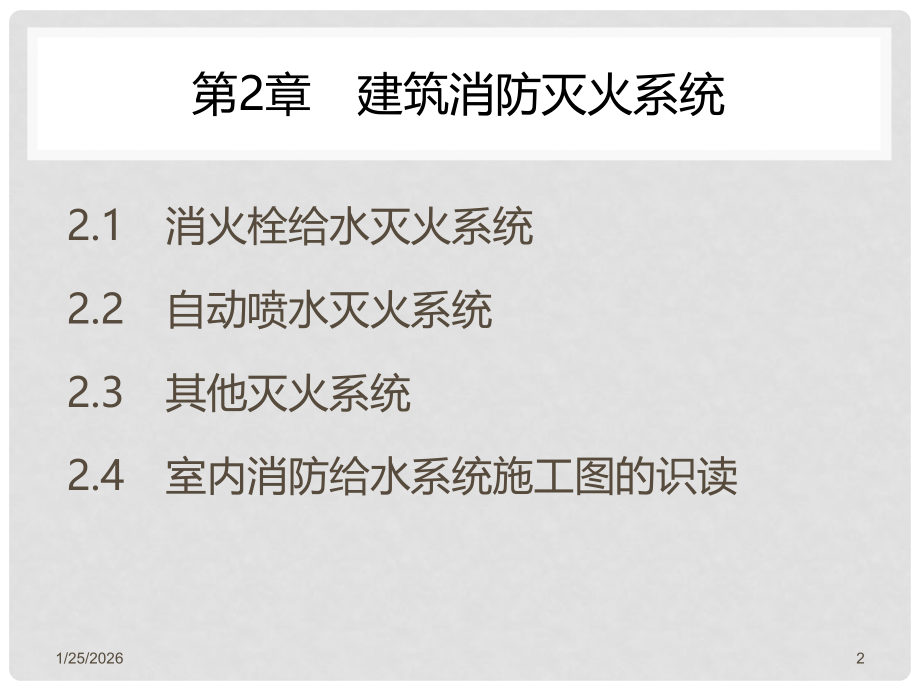

,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/18/2013,#,Click to edit Master title style,1/25/2026,1,第,2,章建筑消防灭火系统,第,2,章建筑消防灭火系统,2.1,消火栓给水灭火系统,2.2,自动喷水灭火系统,2.3,其他灭火系统,2.4,室内消防给水系统施工图的识读,1/25/2026,2,2.1,消火栓给,水灭火系统,2.1.1,室内消火栓给水系统类型,1.,多层建筑,无水箱 无水泵,有水箱 无水泵,有水箱 有水泵,2.,高层建筑,集中高压供水,分区供水,1/25/2026,3,2.1,消火栓给,水灭火系统,2.1.2,室内消火栓给水系统组成,1/25/2026,4,2.1.2,室内消火栓给水系统组成,组成,：,普通：,水龙带,、,水枪、,消火栓、消火栓箱、消防报警按钮、,消防管道、,水源,等。,特殊（,用于水压不足时,）：消防水泵、消防水泵接合器、水箱、水池。,1/25/2026,5,2.1.2,室内消火栓给水系统组成,消火栓设备,（,1,）室内消火栓,组成：水枪、水龙带、消火栓,（,2,）室外消火栓,分为：地上、地下,1/25/2026,6,消火栓设备,（,1,）,室内,消火栓,水枪,：产生高速水流,灭火、,冷却,1/25/2026,7,消火栓设备,（,1,）室内消火栓,水龙带,1/25/2026,8,消火栓设备,（,1,）室内消火栓,消火栓,：阀门,单,出口,双出口,1/25/2026,9,消火栓设备,（,2,）室内消火栓,水枪、水带和消火栓都安装在,消火栓箱,内。,1/25/2026,10,消火栓设备,（,2,）,室外,消火栓,向,消防车,供水，,或直接,与,水龙带,、,水枪,连接,进行灭火,。,分地上、地下两种。,1/25/2026,11,其他,1,、消防水泵,在临时高压消防给水系统中设置消防水泵，保证消防所需压力与消防用水量。,1/25/2026,12,其他,2,、水泵接合器,连接消防车，向室内消防系统加压供水。,1/25/2026,13,其他,3,、消防水箱,主要是供给高层建筑扑灭初期火灾的消防用水量，并保证相应的水压要求。,1/25/2026,14,其他,4,、消防,水池,当生产、生活用水量达到最大时，市政供水不能满足室内外消防用水量时，应消防水池。,1/25/2026,15,建筑消防给水设计原则,：,1、“,预防为主、防消结合,”,2、按建筑高度区分,3、外救与自救,4、以水为主要灭火剂,5、消火栓灭火系统为主,消火栓灭火系统虽在灭火效果和扑灭火灾速度及时方面不及自动喷水灭火系统，但工程造价低、节省投资，适合我国国情，为我国建筑灭火采用的主要灭火系统。,1/25/2026,16,2.2,自动喷水灭火系统,2.2.1,自动喷水灭火系统的分类,（,1,）闭式,湿式、干式、干湿式、预作用,（,2,）开式,雨,淋喷水、水幕、水喷雾,1/25/2026,17,1,、闭式自动喷水灭火系统,（,1,）,湿式,：,供水,管和喷头内始终有水。,环境温度不低于,4，且不高于70的场所应采用湿式系统,。,1/25/2026,18,1,、闭式自动喷水灭火系统,（,2,）,干式,：,管网内充满压缩空气或氮气。,环境温度低于,4，或高于70的场所应采用干式系统。,1/25/2026,19,1,、闭式自动喷水灭火系统,（,3,）,干湿式,：,4,环境温度70,，,湿,式；,环境温度,70,，干式；,适合季节温差大，冬天无取暖设备的场所,1/25/2026,20,1,、闭式自动喷水灭火系统,（,4,）,预作用,：,平时管道里没水；,火灾发生时，一边报警一边充水，变为湿式系统；（预备过程）,灭火后，立即停止喷水；,适合平时以及灭火后严禁泡水的地方，如图书馆,1/25/2026,21,2,、开式自动喷水灭火系统,（,1,）,雨淋喷水,：,迅速地、大面积地喷水灭火,（,2,）,水幕,：,阻火、冷却、,隔离,（,3,）,水喷雾,1/25/2026,22,2.2,湿式自动喷水灭火系统组成,由闭式喷头,、管道系统、湿式报警阀、报警装置和供水设施等组成,。,由于该系统在报警阀的前后管道内始终充满着压力水,，故称湿式喷水灭火系统或湿管系统。,1/25/2026,23,1/25/2026,24,图2-8湿式自动喷水灭火系统组成示意图,1消防水池进水管2消防水池3喷淋水泵4湿式报警报警阀5系统检修阀(信号阀),6信号控制阀7水流指示器8闭式喷头9末端试水装置10屋顶水箱,11试水排水管12试验放水阀13延迟器14压力开关15水,力警铃16水泵接合器17试水阀18自动排气阀,2.2,湿式自动喷水灭火系统组成,1,、,喷头,1/25/2026,25,2.2,湿式自动喷水灭火系统组成,2,、,湿式报警阀,：,主要作用,：,关闭报警水流,防止水倒流,通过报警阀,，可以检验,系统的供水装置和报警装置,1/25/2026,26,2.2,湿式自动喷水灭火系统组成,3,、,水流报警装置,：,水力警铃,水流,指示器,压力开关,1/25/2026,27,2.2,湿式自动喷水灭火系统组成,3,、水流报警装置,：,（,1,）,水力警铃,：,是消防报警的措施之一，与报警阀配套使用，宜设在公共通道或值班室的外墙上，当报警阀打工消防水源后，具有一定压力的水流冲动叶轮打铃报警,。,1/25/2026,28,2.2,湿式自动喷水灭火系统组成,3,、水流报警装置,：,（,2,）,水流指示器,：及时报告发生火灾的部位,。把,水的流动转换成电信号报警或直接启动消防,水泵。,1/25/2026,29,2.2,湿式自动喷水灭火系统组成,3,、水流报警装置,：,（,3,）,压力开关,：因水压变化而自动接通电路。,作用：传送信号、启动水泵,。,1/25/2026,30,2.2,湿式自动喷水灭火系统组成,4,、,信号阀,：,作用：远程控制阀门开度,1/25/2026,31,2.2,湿式自动喷水灭火系统组成,5,、,末端试水装置,：,安装在系统管网或分区管网的,末端。,作用,：测试,系统能否在开放一只喷头的最不利条件下可靠报警并正常启动,1/25/2026,32,2.2,湿式自动喷水灭火系统组成,6,、,自动喷淋水泵接合器：,解决水压不足问题,1/25/2026,33,
