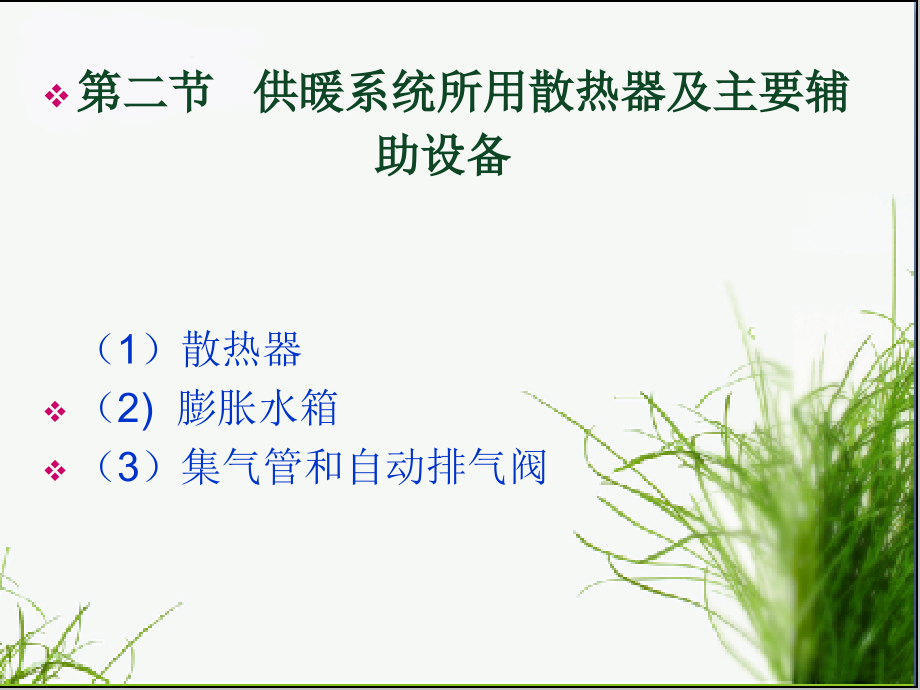

供暖系统所用散热器及辅助设备.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二节 供暖系统所用散热器及主要辅,助设备,（1）散热器,（2)膨胀水箱,（3）集气管和自动排气阀,学习要求,了解供暖散热设备的类型及辅助设备,第四章 供暖工程,散热器的作用：,通过散热器表面将供暖热媒携带的热量传递给供暖房间，弥补房间的传热损失。,散热器的基本要求,1、散热器的传热系数,K,高；,2、经济性好、卫生美观;,3、具有一定机械强度和承压能力,使用寿命长;,4、结构尺寸小.,4-2,供暖散热器及主要辅助设备,1 散热器,散热器的类型：,散热器按材料不同可分为,铸铁散热器,和,钢制散热器,两大类，下面介绍几种常用的散热器,：,（1）灰铸铁柱型散热器,（2）灰铸铁翼型散热器,（3）钢串片式散热器,（4）钢板式散热器,1.灰铸铁柱形散热器,优点：传热性能好、美观、表面光滑易清扫、耐腐蚀、造价低,缺点：施工安装复杂、承压能力低,铸铁柱型散热器,构造图,4-2,供暖散热器及主要辅助设备,2.1 散热器,2.灰铸铁翼型散热器,优点：制造工艺简单、价格低,缺点：不易清扫、散热面积偏小,圆翼型散热器,圆翼型,长翼型,铸铁,翼型,散热器,构造图,4-2,供暖散热器及主要辅助设备,2.1 散热器,铸铁散热器性能参数,4-2,供暖散热器及主要辅助设备,2.1,钢制,散热器,钢串片散热器,钢制板型散热器,钢串片式散热器,优点：体积小、重量器、传热性能好、承压,能力高。,缺点：易腐蚀、使用寿命短,钢板式散热器,钢板式散热器种类多，其特点是：,外形美观、承压能力高、水容量差、热稳定性差。,多适用于民用住宅热水采暖系统,钢制柱型散热器,钢制铝板散热器,4-2,供暖散热器及主要辅助设备,2.1 散热器,（二）,散热器的布置,总原则：,（1）容易造成室内冷暖空气对流；,（2）室外渗入的冷空气加热迅速；,（3）人们的停留区暖和舒适,（4）尽量少占用空间,4-2,供暖散热器及主要辅助设备,2.1 散热器,散热器布置的具体要求：,1、散热器一般安装在外墙的窗台下；,2、为防止散热器冻裂，两道外门之间不允许设置散热器；,3、在楼梯间或其它有冻结危险的场所，其散热器应由单独的立、支管供热，且不得装设调节阀；,4、散热器一般采用明装，内部装修要求较高可采用暗装。托儿所和幼儿园一般采用暗装或加防护罩；,5、两串联散热器之间的串联管直径应与散热器接口直径相同，以便水流畅通。,6、在楼梯间布置散热器时，考虑楼梯间热气流上升的特点，应尽量布置在底层或按一定比例分布在下部各层。,7、铸铁散热器的组装片数，不宜超过下列数值：二柱（132型）20片；柱型（四柱）25片；长翼型7片。,4-2,供暖散热器及主要辅助设备,2.1 散热器,一散热器概述,1安装位置：,散热器窗台下安装,散热器内墙安装,散热器内墙安装,辐射地板,（三）散热器的选择计算,散热器每小时放出的热量应等于供暖热负荷,散热器的放热量Q按下时进行计算：,K散热器传热系数,K指当散热器内热媒平均温度t,p,与室内温度t,n,之差为1,。,时，每平方米散热面积传给室内的热量。,影响散热器传热系数的因素有：散热器本身特性，如散热器材料、几何尺寸、结构形状、安装方式等；散热器的使用条件，如热媒及流量和温度、室内空气流速、散热器连接方式等。,F散热器散热面积,N-散热器片数,t,p,热媒的平均温度，取散热器进出水口处水温的算术,平均值,1、膨胀水箱的作用,:,（1）,容纳膨胀水体积,(2),排气,(3),定压。,4-2,供暖散热器及主要辅助设备,2.2膨胀水箱,2.膨胀水箱安装位置,膨胀水箱安装位置，热水供暖系统最高点,1）自然循环系统，总立管上部,2）机械循环系统，回水干管水泵吸水管上,3.膨胀水箱的规格,4.膨胀水箱的配管,膨胀水箱是一个钢板焊制的容器，有各种大小不同的规格。膨胀水箱上通常接有以下管道：,（1）膨胀管 它将系统中水因加热膨胀所增加的体积转入膨胀水箱（和回水干道相连接）。,（2）溢流管 用于排出水箱内超过规定水位的多余的水。,（3）信号管 用于监督水箱内的水位。,（4）循环管 在水箱和膨胀管可能发生冻结时，用来使水循环（在水箱的底部中央位置，和回水干道相连接）。,（5）排污管 用于排污。,（6）补水阀 与箱体内的浮球相连，水位低于设定值则通阀门补充水。,（二)集气罐和自动排气阀,管道中存在气体的危害：,（1）如果散热器中存在空气，会阻碍散热器的有效传热，空气如积聚在管道内，就有可能形成气塞，堵塞管道,（2）空气与管道内壁接触会引起钢管内壁腐蚀，缩短管道使用寿命。,自动排气阀和集气罐的设置,自动排气阀应设于系统的最高处，对热水采暖系统最好设于末端最高处。排气口可接管也可不接管。,集气罐一般设于系统的最末端，并使于管内气水同向流动有利于集气和排气。集气罐上引入的排出管一般取DN15，并应安装阀门。,集气罐的规格,排气阀,平,衡,阀,排,气,阀,4-2,供暖散热器及主要辅助设备,（二)集气罐和自动排气阀,三,、温控与计量装置,（一）热量表,热量表，是计算热量的仪表。,热量表的工作原理：将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上，流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量和温度传感器的信号，利用积算公式算出热交换系统获得的热量。,4-2,供暖散热器及主要辅助设备,2.3其他设备,热量表的种类,热,量,表按照热表流计结构和原理不同，可分为机械式（其中包括：涡轮式、孔板式、涡街式）、电磁式、超声波式等种类。,目前采用较多的是机械式流量计。它的优点是：耗电少、压力损失小、量程大、精度高、抗干扰好。同时安装方便、价格低廉，适合大中小口径的管道。,热量表,超声波热量表,远传式热量表,（二）温控阀,对散热器温度进行调节的阀门,温,控,阀,4-2,供暖散热器及主要辅助设备,2.3其他设备,由恒温控制器、流量调节阀以及一对连接件组成,温控阀作用,近年在我国新建筑住宅中温控阀被普遍应用，温控阀安装载在住宅和公共建筑的采暖散热器上。温控阀可以根据用户的不同要求设定室温，它的感温部分不断地感受室温并按照当前热需求随时自动调节热量的供给，以防止室温过热，达到用户最高的舒适度。,温控阀安装,温控阀应正确安装在供暖系统中，用户可根据对室温的要求自行调节并设定室温，即可满足舒适度要求，有课实现节能。,散热器温控阀应安装在每组散热器的进水管的进水管或分户供暖系统的总入水管上。,谢 谢！,
