第九章 屋顶构造.ppt

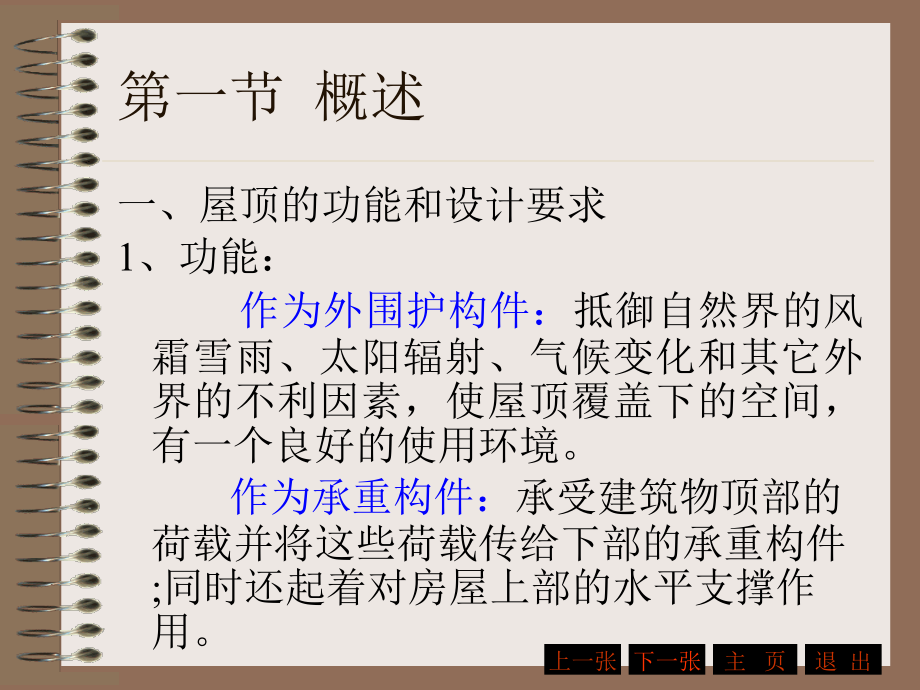

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第九章 屋顶构造,目的要求：,1,、使学生了解屋顶的作用、功能、设计要,求及分类；,2,、掌握柔性与钢性屋面的概念、构造组成、,适用范围及保证其工程质量的措施。,3,、掌握泛水的构造及屋面排水的构造作法。,4,、了解屋顶的保温与隔热。,教学内容：,上一张,下一张,主 页,退 出,第一节 概述,一、屋顶的功能和设计要求,1,、功能：,作为外围护构件：,抵御自然界的风霜雪雨、太阳辐射、气候变化和其它外界的不利因素，使屋顶覆盖下的空间，有一个良好的使用环境。,作为承重构件：,承受建筑物顶部的荷载并将这些荷载传给下部的承重构件,;,同时还起着对房屋上部的水平支撑作用。,下一张,主 页,退 出,上一张,2,、设计要求：,（,1,）功能要求,防水,、,保温、隔热,（,2,）结构要求,足够的强度、刚度,（,3,）建筑艺术要求,美观要求,下一张,主 页,退 出,上一张,二、屋顶的组成与形式,1,、组成,屋面,支承结构,顶棚,平面结构（梁板、屋架）,空间结构（折板、壳体、网架、,悬索等）,下一张,主 页,退 出,上一张,二、屋顶的组成与形式,2,、形式：,平屋顶（,图,9-1,）,坡屋顶（,图,9-2,）,曲面屋顶（,图,9-3,）,三、屋面的分类与常用坡度,（一）屋面分类,按排水坡度不同分：坡屋顶、平屋顶,1,、坡屋顶：防水材料一般为瓦材，坡度,在,10%,以上。,A,、,瓦屋面（,20,O,-3O,O,）,B,、,波形瓦屋面（,1:4-1:2.5,）,C,、,平金属皮屋面,(1:10-1:5),D,、,钢筋砼自防水屋面,(1:4),下一张,主 页,退 出,上一张,（一）屋面分类,2,、平屋面,:,屋面防水材料为油毡、现浇砼、涂料等,坡度最大不超过,5%,下一张,主 页,退 出,上一张,（二）屋面常用坡度,1,、屋面坡度的表示方法,:,A,、,角度法,:,用屋面与水平面的夹角表示,如,a=26,O,、,30,O,、,32,O,等；,（图,9-4-1,）,B,、斜率法：用屋顶高度与跨度一半之,比表示，如,H:1=1:2,等；,（图,9-4-2,）,下一张,主 页,退 出,上一张,1,、屋面坡度的表示方法,:,C,、百分比：用屋顶高度,H,与坡面水平,长度,1,的百分比表示，如,i=1%,等。,（图,9-4c,）,一般坡屋顶常用坡度值或角度法表示；,平屋顶常用百分比表示。,2,、常用坡度：,主要与防水材料的尺度有关。,下一张,主 页,退 出,上一张,四、屋面防水的“导”与“堵”,导,按照屋面防水盖料的不同要求，设置合理的排水坡度，使得降于屋面的雨水，因势利导地排离屋面，以达到防水的目的。（排水坡度体现导）,堵,利用屋面防水盖料在上下左右的相互搭接，形成一个封闭的防水覆盖层，以达到防水的目的。（大面积覆盖体现堵）,坡屋顶：,以导为主、堵为辅的处理方式,平屋顶：,以堵为主、导为辅的处理方式,下一张,主 页,退 出,上一张,五、屋面防水等级,屋面工程设计的原则：,防排并举、刚柔结合、多道设防、,综合治理,屋面防水等级划分依据：,建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求,下一张,主 页,退 出,上一张,注意的几个问题：,1,、屋面防水等级不是建筑物的等级；,2,、屋面防水层耐用年限不是建筑物的,耐用年限；,3,、一道防水设防不一定是一层或一遍。,（是指具有单独防水能力的一个防水,层次）,下一张,主 页,退 出,上一张,如何正确选用防水材料：,1,、按规范“屋面防水等级和设防要求”中防水层选用材料的规定，根据屋面防水等级，建筑物的类别和重要程度，设防要求选择相应的防水材料；,2,、根据当地历年最高、低最气温、屋面坡度、使用条件等因素，选择耐热度和柔性相适应的防水材料；,下一张,主 页,退 出,上一张,如何正确选用防水材料：,3,、根据地基变形程度、结构形式、当地年温差和日温差以及震动等因素，选择拉伸性能相适应的防水材料；,4,、根据防水层的暴露状况，选择耐紫外线、耐老化保持率高或耐霉烂性能相适应的防水材料；,5,、根据屋面防水构造形式，对于复合防水屋面，选用材性相容的防水材料,下一张,主 页,退 出,上一张,第二节平屋顶构造,一、平屋顶的排水,（一）排水坡度,（二）排水方式,1,、无组织排水：,下一张,主 页,退 出,上一张,2,、有组织排水,是将屋面划分成若干排水区，按一定的排水坡度反屋面雨水有组织地排至檐沟或雨水口，通过雨水管排泄到明沟中，再通往城市地下排水系统。,下一张,主 页,退 出,上一张,有组织排水适用于以下情况：,A,、,当年降雨量,900MM,的地区，檐口,高度,8M,；,B,、,当年降雨量,900MM,的地区，而檐,口高度,10M,；,C,、,临先街建筑。,下一张,主 页,退 出,上一张,（,1,）外排水方案,A,、,挑檐沟外排水,（图,9-4a,）,B,、,女儿墙外排水,（图,9-4b,）,C,、,女儿墙,挑檐沟外排水,（图,9-4c,）,D,、,暗管外排水,（图,9-4d,）,下一张,主 页,退 出,上一张,（,2,）内排水,A,、,女儿墙内檐沟内排水,B,、,女儿墙内垫坡内排水,C,、,内天沟内排水,（图,9-4e,）,D,、,内排水,下一张,主 页,退 出,上一张,（三）排水坡度的形成,影响屋面坡度的因素：,1,、屋面防水材料与排水坡度的关系,2,、降水量大小与坡度的关系,（三,）,排水坡度的形成,1,、搁置坡度（结构找坡）,（图,9-5b,）,排水坡度为,3%,时宜采用结构找坡,2,、垫置坡度（材料找坡）,（图,9-5a,）,排水坡度为,2%,时宜采用材料找坡,下一张,主 页,退 出,上一张,（四）,屋面排水组织的设计,1,、划分排水分区,2,、确定排水坡面的数目,3,、确定天沟断面大小和天沟纵坡的坡度值,4,、雨水管的规格及间距,1,、,沥青防水卷材,（图,9-6,）,二、柔性防水屋面,概念：,卷材,防水屋面：,适用于防水等级为,-,级的屋面防水,下一张,主 页,退 出,上一张,卷材,分类,1,、,沥青防水卷材,纸胎沥青油毡,玻纤胎沥青油毡,麻布胎沥青油毡,下一张,主 页,退 出,上一张,卷材,分类,2,、高聚物改性沥青防水卷材,SBS,改性沥青卷材,APP,改性沥青卷材,SBR,改性沥青卷材,再生胶改性沥青卷材,PVC,改性焦油沥青卷材,下一张,主 页,退 出,上一张,卷材分类,3,、合成高分子防水卷材,橡胶系,树脂系,橡塑共混系：氯化聚乙烯橡塑共混卷材,三元乙丙橡胶卷材,氯磺化聚乙烯卷材,丁基橡胶卷材,聚氯乙烯卷材,氯化聚乙烯卷材,高密度聚乙烯卷材,下一张,主 页,退 出,上一张,卷材粘合剂,1,、,沥青防水卷材：,冷底子油、沥青胶,2,、高聚物改性沥青防水卷材、合成高分子防水卷材：,（一）油毡防水屋面,基本组成：,（图,9-7,）,1,、,油毡防水层,：二毡三油、三毡四油、,四毡五油,2,、,找平层：,15-20,厚,1:3,水泥砂浆,当在现浇屋,面板上铺油毡防水层时也可不作,找平层。（防止油毡断裂）,3,、,结合层：,冷底子油（使水泥砂浆找平层,和热沥青两种不同的材料牢固地结合）,下一张,主 页,退 出,上一张,基本组成：,冷底子油配合比（重量百分比）：,40%,的石油沥青和,60%,的煤油（或轻柴油）或,30%,的石油沥青和,70%,的汽油。,4,、保护层：,（防止油毡防水层的老化）,下一张,主 页,退 出,上一张,辅助层次,辅助层次：,保温、隔热、隔蒸汽、找平层,油毡防水屋面实例,（图,9-8,）,（二）油毡防水屋面的节点构造,1,、泛水构造,作法：,首先，,应将屋面水泥砂浆找平层继续抹到垂直墙面上，转角处抹成圆弧形，使屋面油毡延续铺至墙上时能够贴实。禁止把油毡折成直角或架空，,以免油毡断裂,下一张,主 页,退 出,上一张,泛水构造,其次，,泛水的高度不应小于,250MM,，,以免屋面积水超过油毡浸湿墙身，造 成渗漏。,第三，,要做好油毡防水层的收头处理。在垂直墙面上应把油毡上口压住，,同时收头的上部还应有防护措施。,下一张,主 页,退 出,上一张,2,、檐口构造,无组织,檐口构造,（图,9-10,）,下一张,主 页,退 出,上一张,2,、檐口构造,有组织,檐口构造,（图,9-11,）,下一张,主 页,退 出,上一张,3,、天沟构造,A,、,三角形天沟,（图,9-12,）,B,、,矩形天沟,（图,9-13,）,挑出,1/4,砖：压砖抹灰；砼压毡,砖墙缩进,1/4,砖：钉条压铁皮,缩进挑出各,1/4,砖：砂浆压毡；油膏压毡,3,、雨水口构造,A,、,直管式雨水口,（图,9-14,）,B,、,弯管式雨水口,（图,9-15,）,下一张,主 页,退 出,上一张,三、刚性防水屋面,概念：,刚性防水屋面的防水构造层次,:,1,、防水层,2,、隔离层,3,、找平层,4,、结构层,（图,9-16,）,下一张,主 页,退 出,上一张,（一）刚性防水层的防水构造,提高普通砼防水性能的措施：,1,、增加防水剂,2,、采用微膨胀,3,、提高密实度,（二）刚性防水屋面的变形和防止,刚性防水屋面的变形：,直接后果：产生裂缝漏水,A,、,气候变化和太阳辐射引起的屋面热,胀冷缩；,B,、,屋面板受力后的挠曲变形；,C,、,墙身坐浆收缩、地基沉陷、屋面板,徐变以及材料收缩引起屋面变形。,下一张,主 页,退 出,上一张,减小屋面变形的措施：,A,、,配筋,B,、,设置分仓缝,（图,9-17,）,C,、,设置浮筑层,D,、,设置滑动支座,下一张,主 页,退 出,上一张,（三）刚性防水屋面的节点构造,1,、泛水构造,是指屋面与垂直墙面交接处的防水处理。如屋面与山墙、女儿墙、高,低屋面之间的立墙、烟囱等。,下一张,主 页,退 出,上一张,1,、泛水构造,一般作法：,是将防水层细石砼直接浇灌到垂直墙面上。应尽量使泛水和屋面板上的防水层一次浇成，不留施工缝，并拍打密实，加强养护；迎水面高,度不应小于,240MM,，,非迎水面高度不应小于,180MM,。,下一张,主 页,退 出,上一张,1,、泛水构造,（,1,）女儿墙,泛水,（图,9-18a,）,（,2,）变形缝泛水,（图,9-19,）,2,、檐口构造,（,1,）自由落水挑檐,A,、,挑梁铺屋面板,（图,9-20b,）,此时应将细石砼防水层做到檐口，,并做板和挑梁的滴水线；,B,、,细石砼刚性屋面直接支模现浇挑出,（图,9-20a,）,下一张,主 页,退 出,上一张,（,2,）挑檐沟,外排水,檐口,A,、,现浇檐沟挑檐,B,、,预制檐沟挑檐,（图,9-21,）,下一张,主 页,退 出,上一张,（,3,）女儿墙,外排水,檐口,女儿墙,外排水,檐口,（图,9-22,）,（,4,）坡檐口,平顶,坡檐,（图,9-23,）,3,、雨水口,构造,A,、,直管式雨水口,（图,9-24,）,B,、,弯管式雨水口,（图,9-25,）,四、涂料防水和粉剂防水屋面,1,、涂料防水屋面：,（,1,）分类,石绵乳化沥青防水涂料,膨润土乳化沥青防水涂料,石灰膏乳化沥青防水涂料,乳化沥青防水涂料,沥青基防水涂料,高聚物改性沥青防水涂料,合成高分子防水涂料：以聚氨酯防水涂料为代表,（又称,851,防水涂料）,下一张,主 页,退 出,上一张,（,2,）防水涂膜层的厚度规定,A,、,沥青基防水涂料,单独使用时，其厚度不应小于,8MM,；,复合使用时，其厚度不应小于,4MM,；,下一张,主 页,退 出,上一张,（,2,）防水涂膜层的厚度规定,B,、,高聚物改性沥青防水涂料,单独使用时，其厚度不应小于,3MM,；,复合使用时，其厚度不应小于,1.5MM,；,C,、,合成高分子防水涂料,单独使用时，其厚度不应小于,2MM,；,复合使用时，其厚度不应小于,1MM,；,下一张,主 页,退 出,上一张,(3),涂膜防水层的保护层设置,A,、,保护层的作用,:,避免使涂膜防水层直接受到紫外线的照射和大气中有害气体及酸雨对它的侵蚀；,改变屋面防水层的传统黑色，以达到环境的多彩色调。,下一张,主 页,退 出,上一张,B,、,保护层的材料,:,不上人：,中细砂、云母、蛭石及浅色反射材料；,上人：,水泥砂浆或块材。保护层与防水层之间应设置一道隔离层（,20,厚）,下一张,主 页,退 出,上一张,第三节 屋顶的保温与隔热,一、屋顶的保温,（一）屋顶保温体系,1,、热屋顶保温体系,(1),散料保温层,(2),现浇轻质砼保温层,(3),板块保温层,下一张,主 页,退 出,上一张,2,、冷屋顶保温体系,下一张,主 页,退 出,上一张,3,、倒铺保温屋面体系,下一张,主 页,退 出,上一张,（二）屋顶层的蒸汽渗透,1,、隔蒸汽层下设透气层,2,、保温层设透气层,3,、保温层上设透气层,下一张,主 页,退 出,上一张,二、屋顶的隔热与降温,隔热降温的形式,:,（一）实体材料隔热屋面,(1),大阶砖或砼板实铺屋顶,可作上人屋面；,(2),堆土屋面,植草后散热较好；,(3),砾石层屋面；,(4),蓄水屋顶；,下一张,主 页,退 出,上一张,（二）通风层降温屋顶,（,1,）通风层在结构层下面,（,2,）通风层在结构层上面,下一张,主 页,退 出,上一张,（三）反射降温屋面,下一张,主 页,退 出,上一张,（四）蒸发散热降温屋顶,（,1,）淋水屋面,（,2,）喷雾屋面,下一张,主 页,退 出,上一张,
