走廊灯两地控制.ppt

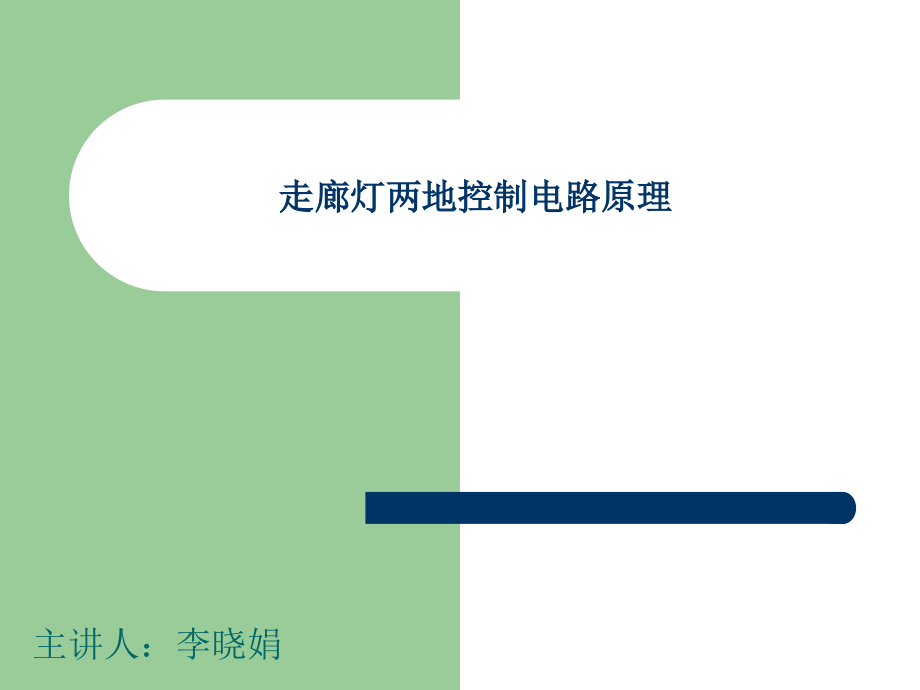

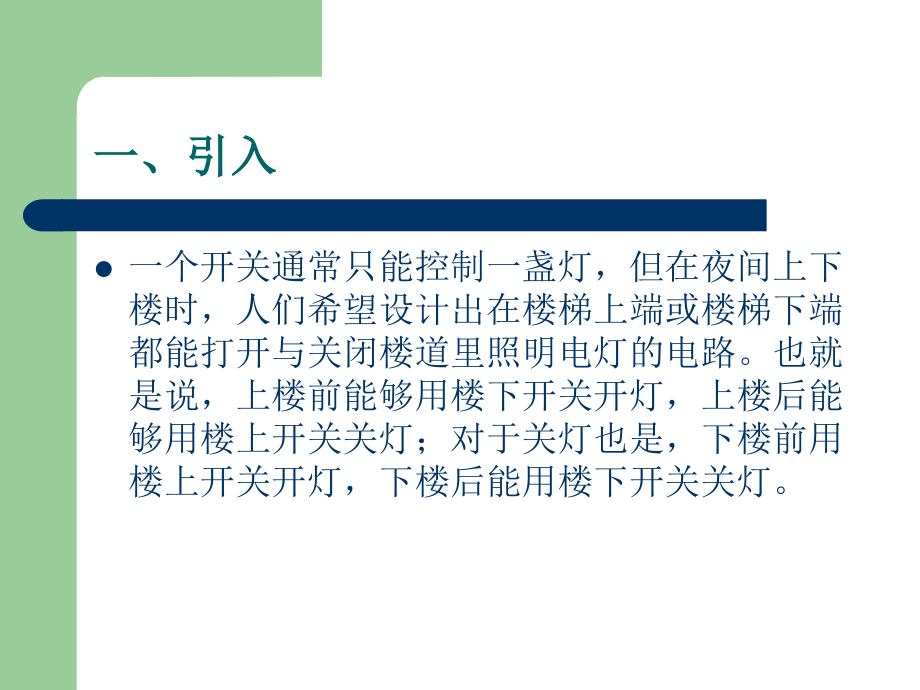

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,主讲人：李晓娟,走廊灯两地控制电路原理,一、引入,一个开关通常只能控制一盏灯，但在夜间上下楼时，人们希望设计出在楼梯上端或楼梯下端都能打开与关闭楼道里照明电灯的电路。也就是说，上楼前能够用楼下开关开灯，上楼后能够用楼上开关关灯；对于关灯也是，下楼前用楼上开关开灯，下楼后能用楼下开关关灯。,二、认识双联开关,双控开关有三个接线柱子，其中,A,为连铜片，它就像一个活动的桥梁一样，,无论怎样按动开关，连片,A,总要跟,B,、,C,中一个保持接触，从而达到控制电,路接通或断开的目的。,三、电路原理图,四、模拟接线,五、思考：还可以应用在那些地方,
