形体的尺寸标注12.ppt

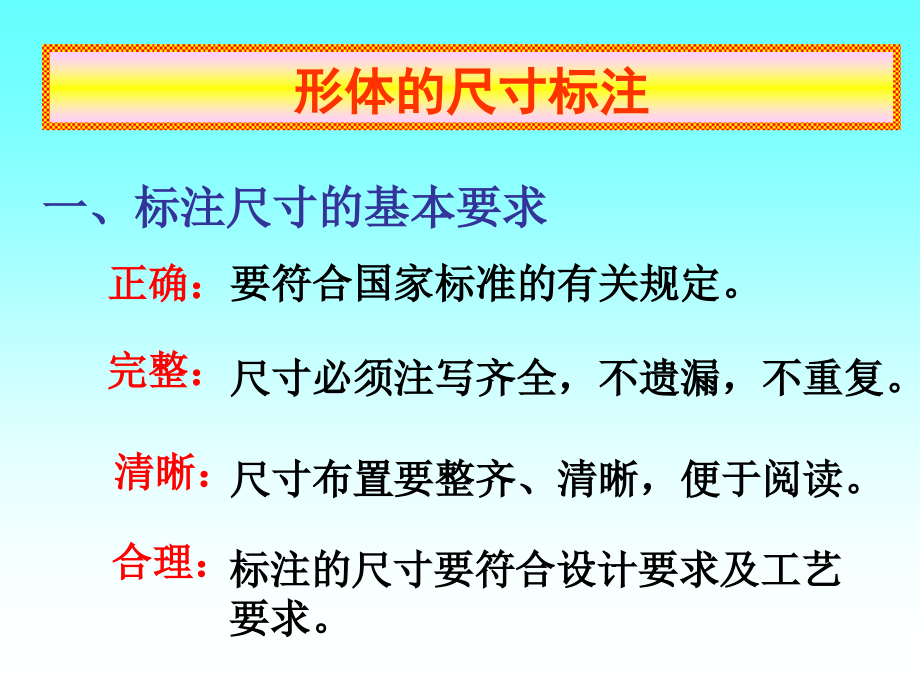

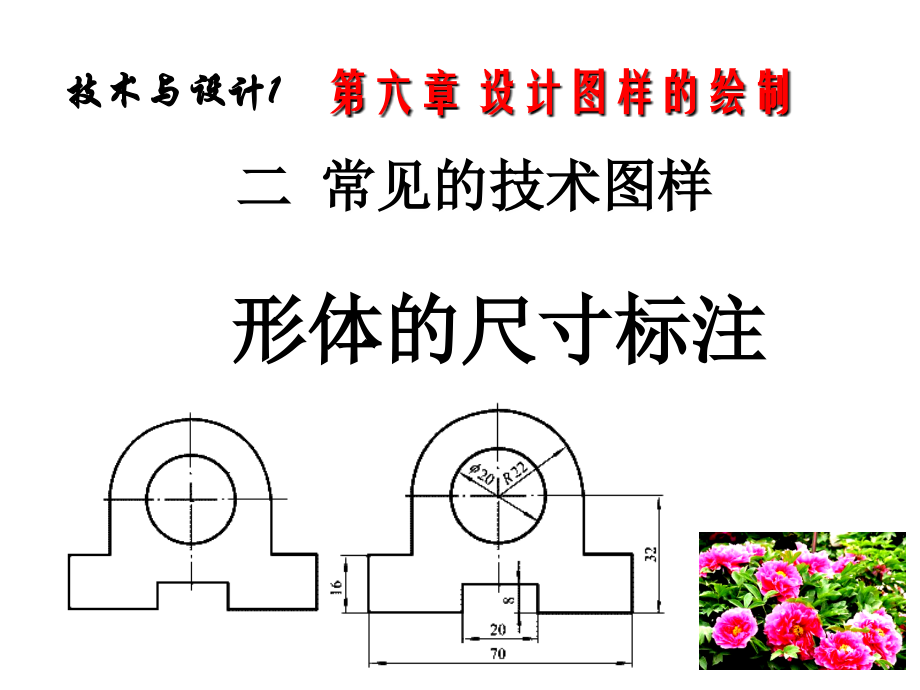

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第六章 设计图样的绘制,二 常见的技术图样,技术与设计,1,形体的尺寸标注,一、标注尺寸的基本要求,正确：,完整：,要符合国家标准的有关规定。,尺寸必须注写齐全，不遗漏，不重复。,清晰：,尺寸布置要整齐、清晰，便于阅读。,合理：,标注的尺寸要符合设计要求及工艺要求。,形体的尺寸标注,尺寸界线,尺寸线,二、尺寸三要素,尺寸界线,尺寸界线为细实线，并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。,尺寸线为细实线，一端或两端带有终端符号,（箭头斜线）。,尺寸线,尺寸线不能用其它图线代替，也不得与其它,图线重合。,标注线性尺寸,时尺寸线必须与,所标注的线段平行。,尺寸数字,:,一般应注在尺寸线的上方，也可注在尺寸线的,中断处。,水平方向字头向上，垂直方向字头向左,。,16,20,70,8,32,20,R22,图样上所注尺寸表示形体的真实大小，,一般以,mm,为单位。,与图样的大小及绘图的准确度无关。,16,10,中心线断开,30,16,16,16,16,16,16,16,16,线性尺寸数字的方向，一般应按上图所示,方向注写，,并尽可能避免在图示,30,范围,内标注尺寸,，无法避免时应引出标注。,尺寸数字不可被任,何图线所通过,，否,则必须将该图线断,开。,三、角度、直径、半径尺寸的标注。,角度尺寸,尺寸线应画成圆弧，其圆心是该角的,顶点。尺寸界线沿径向引出。,角度数字一律水平写,。,5,90,60,25,S10,10,10,10,直径尺寸,标注直径尺寸时，应在尺寸数字前加注,符号,标注球面直径时，应在符,号,前加注,符号,S,20,R10,半径尺寸,标注半径尺寸时，应在尺寸数字前加注,符号,R,标注球面半径时，应在符号,R,前加注,符号,S,R10,应标注在是圆弧的视图上。,R12,R5,R5,R5,R7,四、组合体的尺寸注法,1.,组合体尺寸标注的基本要求,:,完整、正确、清晰、合理,(1).,尺寸标注要完整，要能完全确定出物体的形状和大小，不遗漏，不重复。,(2).,尺寸标注符合国家标准的规定，即严格遵守国家标准,机械制图,(GB4458.4-84),的规定。,(3).,尺寸标注要合理，安排要清晰。,2.,组合体尺寸注法：,(1).,定形尺寸（形体分析）,(2).,定位尺寸（确定基准）,上一级,（,1,）常见形体的定形尺寸,30,10,20,10,30,20,（,28.5,）,25,14,30,25,14,30,25,S,25,（,2,）,常见形体的定位尺寸,一组孔的定位尺寸,柱体的定位尺寸,圆柱体的定位尺寸,基准,基准,8,20,15,10,12,10,40,18,4-12,12,4-R5,58,34,8,20,15,10,12,10,根据下面所给形体的主视图、左视图，分析形体的结构，标注形体尺寸。,15,28,4,11,10,正确、完整、清晰、合理,42,相互平行的尺,寸，要使小尺寸靠,近图形，大尺寸依,次向外排列，避免,尺寸线和尺寸线,或尺寸界线相交。,尺寸应该尽可能,标注在轮廓线外面,应该尽量避免在,虚线上标注尺寸。,返回,找一找,下图的尺寸标注存在多处错误，,不能以轮廓线代替尺寸线,不能以中心线代替尺寸线,箭头应与尺寸界线接触,应标注直径,应小尺寸在内、大尺寸在外,尺寸线应与轮廓线平行,数字的方向、位置不对,缺少标注,基本要求：正确、完整、清晰、合理,下图的尺寸标注存在多处错误，,找一找,返回,尺寸标注正误对比,三、标注尺寸应注意的问题,上一级,1.,交线上不应直接注尺寸。,2.,同一形体的尺寸应该尽量集中标注在一、两个视图上。,3.,尺寸应该标注在反映形体特征的视图上。,4.,同轴回转体的直径，应尽量标注在非圆视图上。,5.,相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向,外排列，避免尺寸线和尺寸线或尺寸界线相交。,6.,尺寸应该尽可能标注在轮廓线外面，应该尽量避免在,虚线上标注尺寸。,常见错误标注,上一级,2.,交线上不应直接注尺寸,1.,交线上不应直接注尺寸,42,5.,相互平行的尺,寸，要使小尺寸靠,近图形，大尺寸依,次向外排列，避免,尺寸线和尺寸线,或尺寸界线相交。,6.,尺寸应该尽可能,标注在轮廓线外面,应该尽量避免在,虚线上标注尺寸。,要标注总体尺寸的图例,返回,四、标注尺寸举例,标注尺寸的步骤：,1.,进行形体分析。该组合体可以分解为底板、圆柱筒、,支承板、肋板、小柱圆筒五个基本部分。,2.,逐个标注形体的定形尺寸。,3.,选定尺寸基准，选择底板底面为高度方向的基准，选,择通过圆筒轴线的对称平面为长度方向的尺寸基准，,选择支承板后端面为宽度方向的尺寸基准。,4.,标注定位尺寸。,5.,调整并标注总体尺寸。,返回,宽基,高基,长基,上一级,高度方向,的尺寸基准,宽度方向,的尺寸基准,长度方向,的尺寸基准,标注尺寸举例,返回,组合体尺寸标注举例,返回,肋板,立板,底板,高度方向,的尺寸基准,宽度方向,的尺寸基准,长度方向,的尺寸基准,返回,R,R,2,42,尺寸数值表达,真实大小,尺寸单位：,mm,不需标注,（采用其他单,位须注明,2.,尺寸组成,尺寸,界线,尺寸,线,尺寸,数字,终端,返回,
