WJ-8C扣件.ppt

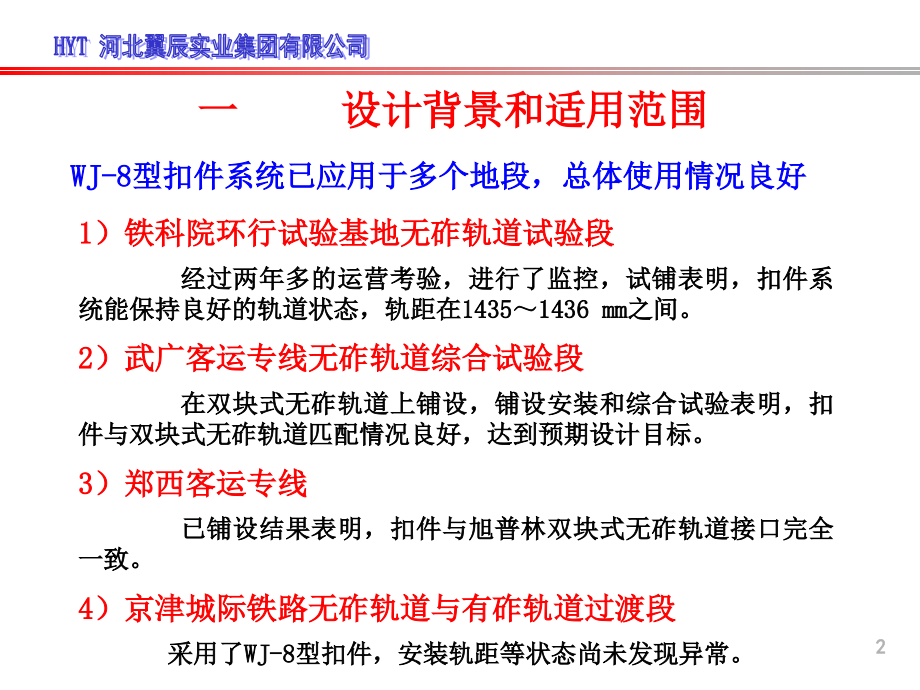

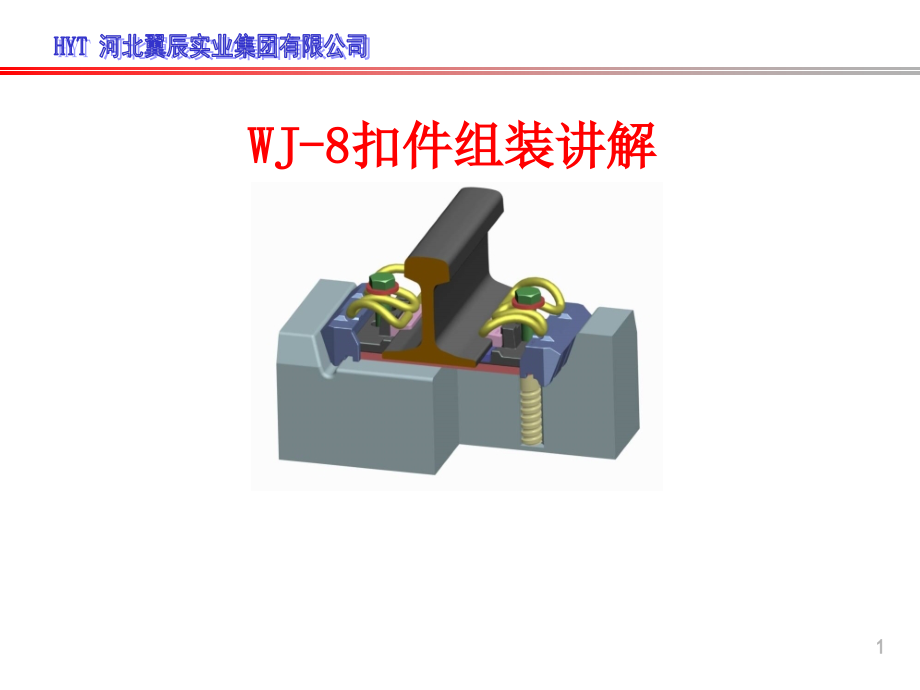

,*,HYT 河北翼辰实业集团有限公司,WJ-8,扣件组装讲解,WJ-8,型扣件系统已应用于多个地段，总体使用情况良好,1,）铁科院环行试验基地无砟轨道试验段,经过两年多的运营考验，进行了监控，试铺表明，扣件系统能保持良好的轨道状态，轨距在,1435,1436 mm,之间。,2,）武广客运专线无砟轨道综合试验段,在双块式无砟轨道上铺设，铺设安装和综合试验表明，扣件与双块式无砟轨道匹配情况良好，达到预期设计目标。,3,）郑西客运专线,已铺设结果表明，扣件与旭普林双块式无砟轨道接口完全一致。,4,）京津城际铁路无砟轨道与有砟轨道过渡段,采用了,WJ-8,型扣件，安装轨距等状态尚未发现异常。,一 设计背景和适用范围,1,）,WJ-8A,扣件系统适用运营条件：,本扣件适用于最高速度,250 km/h,客运专线（兼顾货运），轴重,230kN,（考虑轴重可能增加,10%,），适用于双块式有挡肩无砟轨道。,WJ-8C,扣件系统适用运营条件：,速度,350 km/h,客运专线，轴重,170 kN,（考虑轴重可能增加,10%,）。,使用,60kg/m,钢轨。,2,）扣件系统适用线路条件：,CRTS II,型板式无砟轨道结构。,适用范围,1,、,WJ-8,型扣件部件组成及说明,WJ-8,型扣件（以下简称扣件）由螺旋道钉、平垫圈、弹条、绝缘轨距块、轨距挡板、轨下垫板、铁垫板、铁垫板下弹性垫板和预埋套管组成。此外为了钢轨高低位置调整的需要，还包括轨下微调垫板和铁垫板下调高垫板。,单股钢轨左右位置调整量：,-5,+5mm,；,轨距调整量：,-10,+10mm,，调整级别为,1mm,。,钢轨高低位置调整量为,-4,+26mm,，调整级别为,1mm,。,二 扣件产品的组成,螺旋道钉,平垫圈,轨下微调垫板,铁垫板,铁垫板下调高垫板,预埋套管,铁垫板下弹性垫板,轨距挡板,轨下垫板,弹 条,绝缘轨距块,1.1,轨距挡板,轨距挡板分一般地段用,WJ8,轨距挡板和钢轨接头处用,WJ8,接头轨距挡板两种。,一般地段用,WJ8,轨距挡板又分为,4,号、,7,号和,10,号三种规格，标准轨距时使用,7,号轨距挡板。,n,m,产品标识处,不同距离,m,n,对应不同,号数,1.2,绝缘轨距块,绝缘轨距块分,I,型和,II,型两种，一般地段采用,I,型，钢轨接头处采用,II,型绝缘块。,I,型绝缘轨距块又分为,7,号、,8,号、,9,号、,10,号和,11,号五种规格，标准轨距时使用,9,号绝缘轨距块。,d,不同厚度,d,对应不同号数,d,S2,型螺旋道钉,S3,型螺旋道钉,101mm,116mm,1.3,螺旋道钉,螺旋道钉分,S2,型和,S3,型两种，在钢轨调高量不大于,15 mm,时用,S2,型，大于,15 mm,时用,S3,型。,1.4,轨下垫板,轨下垫板分,2mm,、,3mm,、,4mm,、,5mm,和,6mm,五种，正常安装时采用,6mm,厚轨下垫板。,d,2mm,3mm,5mm,4mm,6mm,1.5,调高垫板,调高垫板分轨下微调垫板和铁垫板下调高垫板两种，分别放置于轨下垫板与铁垫板之间和铁垫板下弹性垫板与轨枕或轨道板承轨面之间。轨下微调垫板按厚度分为,1 mm,、,2 mm,和,5 mm,三种规格；铁垫板下调高垫板按厚度分为,10 mm,和,20 mm,两种规格，铁垫板下调高垫板由两片组成，应成副使用。,轨下调高垫板,d,10mm,20mm,铁垫板下,调高垫板,d,1mm,2mm,5mm,1.6,弹条,弹条分两种，即一般地段使用的,W1,弹条和桥上可能使用的,X2,型，,W1,型弹条的直径为,14mm,，,X2,型弹条的直径为,13mm,。,14mm,13mm,1,、预埋套管设置,制作混凝土轨道板时，应严格保证预埋套管的预埋位置；预埋套管顶应低于轨道板承轨面,0,0.5mm,。预埋套管埋设后，如不在轨枕厂预装，应加盖塑料（或其他材料）盖以防止雨水和泥污进入。,2,、扣件组装顺序及注意事项,1.,清除轨道板承轨面的泥污，摘除预埋套管塑料（或其他材料）盖，清除套管中的杂质和积水，在套管中注入约,17g,铁路专用防护油脂；,2.,预安装,2.1.,在承轨台中间位置铺设铁垫板下弹性垫板，其孔中心应与预埋套管孔中心对正）；,三 扣件产品组装方法,2.2.,安放铁垫板，使其螺栓孔中心与预埋套管孔中心对正；,2.3.,在铁垫板承轨槽中间位置安放,6mm,厚轨下垫板，垫板的凸缘应卡住铁垫板；,2.4.,安设,7,号轨距挡板（钢轨接头处采用接头轨距挡板），轨距挡板的圆弧凸台应安放在轨道板承轨台底脚的凹槽内；轨距挡板斜面和前端两支点应分别与轨道板的挡肩和承轨面密贴；（严禁敲击轨距挡板）,2.5.,安放,9,号,型绝缘轨距块（钢轨接头处采用,型）；（严禁敲击绝缘轨距块）,2.6.,安放弹条,将,S1,型螺旋道钉套上平垫圈拧入预埋套管，紧固弹条，此时紧固扭矩约为,3050N,m,；,3.,现场最终安装,3.1,松开扣件,3.2,铺设钢轨,3.3,安放绝缘轨距块,3.4,调整弹条,3.5,紧固螺旋道钉,S1,，弹条的紧固以弹条中部前端下颚与绝缘轨距块接触为准，此时紧固扭矩约为,160N,m,4.,检查轨距和轨向，如有不适，根据钢轨左右位置调整配置表更换绝缘轨距块或轨距挡板予以调整，调整量在,2mm,以内时，调换不同规格的绝缘轨距块，调整量大于,2mm,时，同时调换不同规格的规矩挡板；,3,、钢轨高低位置调整,根据钢轨高低位置调整具体情况按钢轨高低位置调整垫板配置表中的要求选用垫板。轨下微调垫板不得放在轨下垫板上,总厚度不得超过,6mm,，数量不得超过,2,块。铁垫板下调高垫板应成对使用，不能摞叠使用。总厚度不得超过,20mm,，当调高量大于,15mm,时，采用,S3,型螺旋道钉。,4,、钢轨左右位置调整,根据钢轨左右位置调整情况按钢轨左右配置调整表中的要求更换绝缘轨距块或轨距挡板，配置表中绝缘轨距块及轨距挡板规格系正常情况下的配置，若因各部件制造偏差，安设规定号码绝缘轨距块或轨距挡板不合轨距要求时，可根据实际情况予以调换。,备注：配置表参见,WJ-8C,型扣件安装说明书第,2123,页内容。,下面请看扣件组装拆卸动画：,1,、不含调高状态扣件组装,2,、含调高状态扣件组装,四 扣件集成关键,1,、预埋套管和螺旋道钉的配合。,四 扣件集成关键,2,、轨距挡板和承轨槽各面的配合，小于,0.5mm,。,四 扣件集成关键,3,、轨距挡板和铁垫板的纵向间隙配合。,四 扣件集成关键,4,、绝缘轨距块和铁垫板挡肩的纵向间隙配合。,四 扣件集成关键,5,、铁垫板、轨距挡板、铁垫板下调高垫板的横向配合，要能安装下且轨距控制在,1435mm,。,四 扣件集成关键,6,、轨下垫板调整到,2mm,时，绝缘轨距块和铁垫板挡肩及轨下垫板的配合。,四 扣件集成关键,7,、绝缘轨距块、铁垫板挡肩和钢轨之间横向间隙。,四 扣件集成关键,8,、橡胶垫板、轨下微调垫板和铁垫板的配合。,谢谢各位,THANK YOU,
