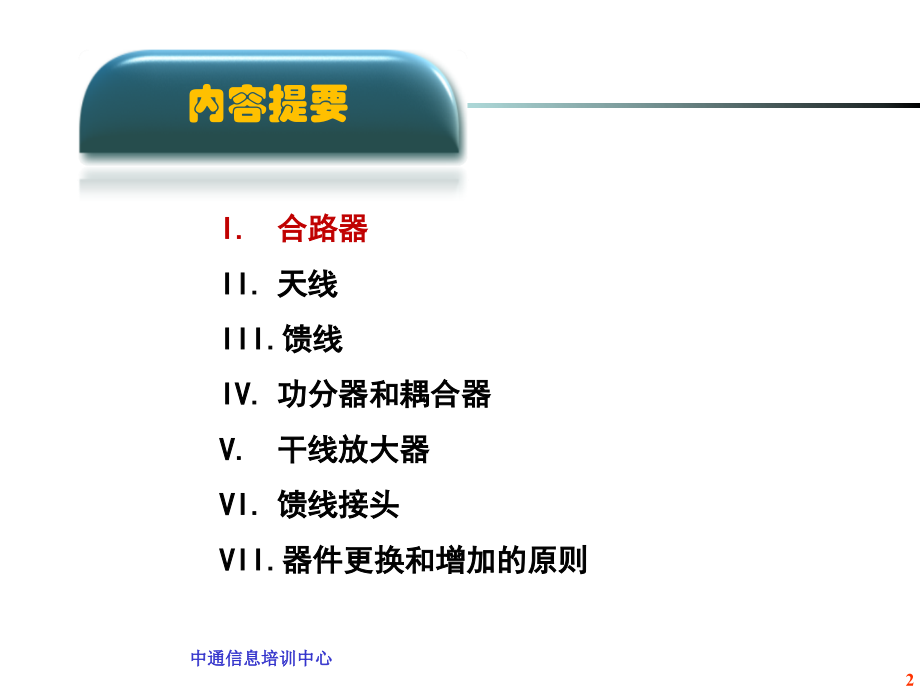

*,中通信息培训中心,室内分布系统器件介绍,中通信息培训中心,讲师：梁剑,电话：,13066888668,合路器,天线,馈线,功分器和耦合器,干线放大器,馈线接头,器件更换和增加的原则,2,内容提要,3,合路器,主要用作将多系统信号合路到一套室内分布系统。在工程应用中，需要将,800MHZ,的,C,网和,900MHz,的,G,网两种频率合路输出。采用合路器，可使一套室内分布系统同时工作于,CDMA,频段和,GSM,频段。,合路器可以分为普通的二合一、多合一和混合合路器。,合路器,一、合路器的概念,4,干放,合路器,合路器,二、合路器在室内分布系统中的应用,合路器,5,三、合路器技术指标,(,典型值,),合路器,合路器,天线,馈线,功分器和耦合器,干线放大器,馈线接头,器件更换和增加的原则,6,内容提要,7,1,、,室内场景使用天线,室内应用场景天线类型一般选择吸顶全向天线，尺寸比较小，增益也较小（,5dBi,以下），造型比较美观。,天线,室,内分布系统天线因为近距离覆盖、发射功率限制、安装空间限制、视觉污染限制等因素，决定了室内天线有别于室外型天线。根据室内分布系统天线应用场景基本上可以分为几个应用场景，室内场景、地铁隧道场景、电梯超市场景等。,8,上图中，,1 2,是吸顶全向天线，,3 4,是平板定向天线，,5,是棒状全向天线。,1,2,3,4,5,天线,9,型号,频率范围,天线说明,方向角,增益,厂家,800 10137,876-960/1710-2500MHz,垂直极化、,吸顶天线、,N,阴型连接器,360,度,2dBi,KATHREIN,TS-IAOMT-800/2400,806-960/1420-2400MHz,垂直极化、,吸顶天线、,N,阴型连接器,360,度,2dBi,东方信联,TQJ-SA800/2500-3,824960/17102500MHz,垂直极化、,吸顶天线、,N,阴型连接器,360,度,2dBi,三水盛路,室内分布天线型号举例,天线,10,2,、,地铁隧道等场景,天线,地下铁路,公路铁路隧道,地下商场、地下停车场,泄漏电缆,11,泄漏电缆介绍,天线,泄,漏同轴电缆（,Leaky Coaxial Cable,）通常又简称为泄漏电缆或漏泄电缆，其结构与普通的同轴电缆基本一致，由,内导体,、,绝缘介质,和,开有周期性槽孔的外导体,三部分组成。电磁波在泄漏电缆中纵向传输的同时通过槽孔向外界辐射电磁波；外界的电磁场也可通过槽孔感应到泄漏电缆内部并传送到接收端。,目前，泄漏电缆的频段覆盖在,450MHz-2GHz,以上，适应现有的各种无线通信体制，应用场合包括无线传播受限的地铁、铁路隧道和公路隧道等。,12,天线,与传统的天馈系统相比，泄漏电缆天馈系统具有以下优点：,对数周期天线是宽带天线，价格较贵，天线增益相对较小（,10 dBi,）；,八木天线,对数周期天线,14,对数周期天线举例图,天线,15,室内分布天线技术指标,(,典型值,),天线,16,室内天线的安装,贴墙安装,吸顶安装,隐蔽安装,电梯井,大型仓储超市,天线,室内天线的安装,合路器,天线,馈线,功分器和耦合器,干线放大器,馈线接头,器件更换和增加的原则,17,内容提要,18,射频电缆,编织外导体射频同轴电缆,皱纹铜管外导体射频同轴电缆,超柔射频同轴电缆,射,频电缆用作室内分布系统中射频信号的传输，室内分布系统是利用微蜂窝或直放站的输出，再加上射频电缆通过天线来覆盖一座大厦内部,射频电缆主要工作频率范围在,100MHz3000MHz,之间。,馈线,19,皱纹铜管外导体射频同轴电缆,在室内分布系统设计中，要使用馈线把所有器件连接起来。一般我们可以选用两种馈线，一种是损耗大，但成本低、容易弯曲的,1/2,英寸馈线；另一种是损耗小，但成本高、不易弯曲的,7/8,英寸馈线。,皱纹铜管外导体射频同轴电缆,编织外导体射频同轴电缆,馈线,20,1/2,英寸馈线,适合于每楼层的支线连接,7/8,英寸馈线,适合于,CDMA-3G,的室内覆盖楼层与楼层间的干线连接,馈线,21,射频电缆参数的比较（典型值）,馈线,合路器,天线,馈线,功分器和耦合器,干线放大器,馈线接头,器件更换和增加的原则,22,内容提要,23,二功分器,三功分器,功分器和耦合器,功率分配器,二功分,三功分,四功分,功分器的主要功能是将信号平均分配到多条支路。,使用功分器时，若某一输出口不接基站输出信号，则必须接匹配负载（即负载电阻），不应空载。,24,功分器在室内分布系统中,功分器和耦合器,25,普通功分器技术指标,(,典型值,),功分器和耦合器,26,馈电式功分器技术指标,(,典型值,),功分器和耦合器,主线输出端为较大的信号，基本上可以看做直通，耦合线输出端为较小的信号，耦合线上较小信号对主线信号幅度之比叫做,“,耦合度,”,，用,dB,表示。,耦合端口功率输入功率耦合度,例如一个,10dB,的定向耦合器，输入功率为,30dBm,（,1W,），那么它的输出端输出功率为,30dBm,，耦合端的输出功率为,20dBm,。表面上看好象违背了功率守恒的原则，实质上功率是守恒的。引起误解是由于功率瓦与分贝之间的换算有时不清晰所造成。,27,定,向耦合器,是一种低损耗器件，它接受一个输入信号而输出两个在理论上具有下列特性的信号。,功分器和耦合器,1,输出的幅度不相等。,2,主线上的理论损耗决定于耦合线的信号电平，即决定于耦合度。,3,主线和耦合线之间高度隔离。,28,定向耦合器,功分器和耦合器,29,耦合器在室内分布系统,功分器和耦合器,30,定向耦合器技术指标,(,典型值,),功分器和耦合器,31,定向耦合器主要应用,信号注入,信号发生器的调整,功率流动的监视,测量入射功率和反射功率，以测定驻波比,信号取样,基站直接耦,功分器和耦合器,合路器,天线,馈线,功分器和耦合器,干线放大器,馈线接头,器件更换和增加的原则,32,内容提要,33,干线放大器一般主要用于配合,微蜂窝基站,或,直放站,解决室内信号盲区的设备，干线放大器采用双端口全双工设计，内置电源，安装方便，可靠性高，数字与模拟系统兼容。若作为分布式室内覆盖系统使用，它们也可用作线路中继放大或延伸放大，覆盖区域面积可达数万平方米。,干线放大器,干线放大器,34,干线放大器组网示意图,干线放大器,35,干线放大器,36,干线放大器,37,在系统设计中慎用干线放大器,干线放大器为有源器件，在采用干线放大器的室内分布系统中需要考虑干放的噪声系数对于分布系统下行的灵敏度影响和对于整个分布系统上行的噪声抬高。,干放的上下行增益调节，既要保证上行增益不能过高影响系统性能，下行增益保证放大支路的天线口有效发射功率，又要注意上下行增益调节适度保证上下行平衡。,干线放大器,合路器,天线,馈线,功分器和耦合器,干线放大器,馈线接头,器件更换和增加的原则,38,内容提要,39,馈线接头,40,馈线接头,41,馈线接头,合路器,天线,馈线,功分器和耦合器,干线放大器,馈线接头,器件更换和增加的原则,42,内容提要,43,器件更换和增加原则：,新选器件必须能满足室内分布所有共存系统的输入要求；尽可能少的器件更换就能满足系统指标要求。,天线更换,如果原系统中是单频段天线，不能兼顾,CDMA-3G,频段，则需要更换支持双频段的天线。,功分器和耦合器更换,如果原系统中功分器和耦合器不能兼顾,CDMA-3G,频段，则需要更换支持双频段的器件。,如果原系统中功分器和耦合器互调抑制性能指标下降或器件损坏，则也需要更换器件。,馈线更换,如果原系统的馈线损耗过大，不能满足天线口设计功率要求，则更换为馈线损耗较小的,7/8,馈线。,合路器和滤波器的增加,如果存在多系统的干扰问题，增加满足隔离度要求的合路器和滤波器。,器件更换和增加原则,44,THANK YOU,
