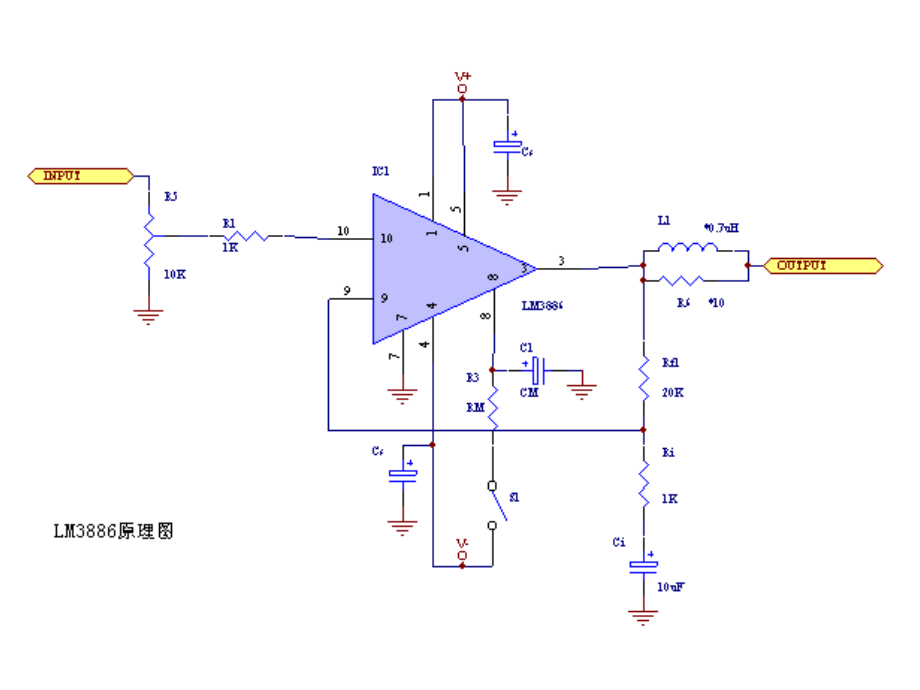

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,LM3886,是美国国家半导体公司新出的一款带过压、过高温保护的高保真大功率音频,IC,，,其外围电路简单、制作方便。其性能如下：,VCC=28V OUTPUT=68W/4,、,38W/8,VCC=35V OUTPUT=50W/8,峰值功率：,135,W,信噪比,92,db,转换率：,19,V/us,互调失真：,0.04%,11,脚,TO-220,封装,静音功能,SPiKeTM,保护功能,LM3886,有两种型号：,LM3886TF,和,LM3886T,，,前者散热片绝缘，后者不绝缘。,LM3886,高保真大功率音频,IC,元器件清单：,R1,：,1K 1/4W,金膜,RM,：,33K 1/4W,金膜,Ri,：,1K 1/4W,金膜,Rf1,：,20K 1/4W,金膜,R6,：,10/3W,L,：,0.7uH,用,1,的漆包线在签字笔上饶,4,圈，取下来就行了,Ci,：,10uF/35V,钽电容 其余电容一律为,100,uF,/50V,电解电容 电位器为,10,K,指性,概述,(,Description):LM386,是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为,20,。但在,1,脚和,8,脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至,200,。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在,6,V,电源电压下，它的静态功耗仅为,24,mW,使得,LM386,特别适用于电池供电的场合。,LM386,的封装形式有塑封,8,引线双列直插式和贴片式。特性,(,Features):*,静态功耗低，约为,4,mA,可用于电池供电。*工作电压范围宽，,4-12,V or 5-18V,。*,外围元件少。*电压增益可调，,20-200,。*低失真度。,LM386,音频功率放大器,典型应用电路图,LM386,应用电路图之增益,=20,LM386,应用电路图之增益,=200,LM386,应用电路图之增益,=50,LM386,应用电路图之低频提升放大器,
