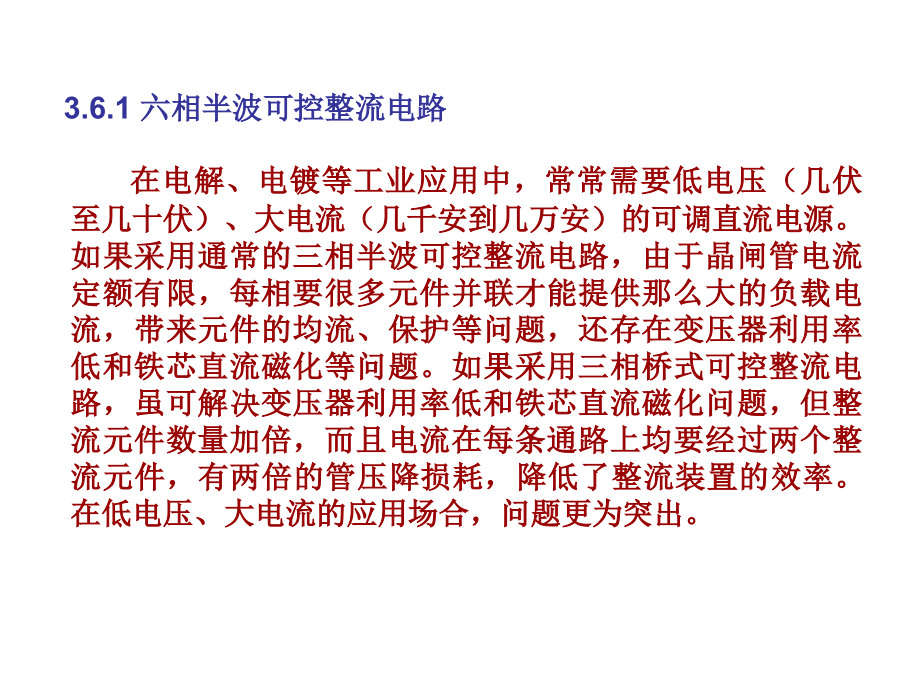

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,3.6,大功率可控整流电路,3.6.1,六相半波可控整流电路,在电解、电镀等工业应用中，常常需要低电压（几伏至几十伏）、大电流（几千安到几万安）的可调直流电源。如果采用通常的三相半波可控整流电路，由于晶闸管电流定额有限，每相要很多元件并联才能提供那么大的负载电流，带来元件的均流、保护等问题，还存在变压器利用率低和铁芯直流磁化等问题。如果采用三相桥式可控整流电路，虽可解决变压器利用率低和铁芯直流磁化问题，但整流元件数量加倍，而且电流在每条通路上均要经过两个整流元件，有两倍的管压降损耗，降低了整流装置的效率。在低电压、大电流的应用场合，问题更为突出。,要得到低电压、大电流的整流效果，可通过两组三相半波可控整流电路并联解决。并联时主要解决两个问题：一是两组三相半波电路的变压器副边绕组极性要相反，使各自产生的直流安匝相互抵消，解决变压器的直流磁化问题；二是解决两组三相半波电路的晶闸管并联导电问题，以提高整流变压器和晶闸管的利用率。,
