深基坑与边坡工程.ppt

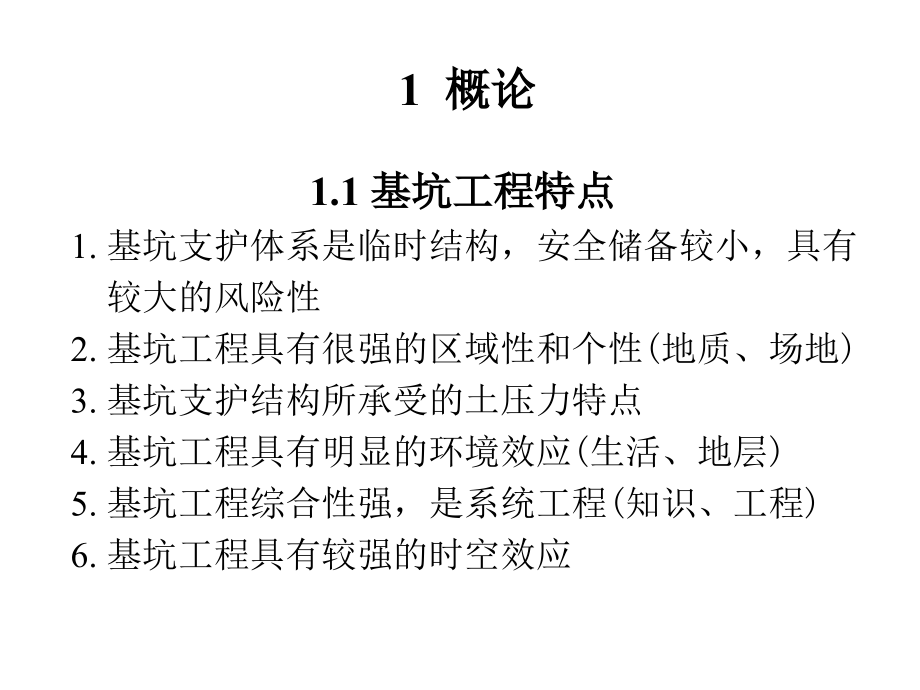

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,深基坑工程,中国矿业大学（北京）,土木工程,系,单,仁,亮,1 概论,1.1 基坑工程特点,1.基坑支护体系是临时结构，安全储备较小，具有,较大的风险性,2.基坑工程具有很强的区域性和个性,(,地质、场地,),3.基坑支护结构所承受的土压力特点,4.基坑工程具有明显的环境效应,(,生活、地层,),5.基坑工程综合性强，是系统工程,(知识、工程,),6.基坑工程具有较强的时空效应,1.2 我国深基坑工程发展概况,1.2.1 工程概况,1.基坑工程的历史回顾,放坡开挖和简易木桩支护可以追溯到远古时代；20世纪,30,年代,Terzaghi,等人开始研究基坑工程；我国在80年代初开始进行广泛研究。,2.随着高层、超高层建筑的兴建出现了深基坑工程,台北101（508,m），,芝加哥席尔斯大楼(,Sears Tower),，,吉隆坡的88层，451.9,m,高的,Petronas,大厦，563,m,高的多伦多电视塔。上海金茂大厦塔尖达421,m（,主体365,m),香港国际金融中心（88层，420米），深圳地王大厦 高325,m，,广州中天大厦高322,m。,争议中的上海环球金融中心,。,基坑深度已由6,m8m，,发展至20,m30m。,层数已由12层 发展到34层。,3.城市地下交通的发展也促进了深基坑工程的发展,地铁沿线设有许多地下车站，一些基坑深度达20,m,多。,4.大型市政地下设施的兴建使得深基坑工程的规模,进一步增加,“东方明珍”高468,m，,基坑深12.5,m。,王府井大型3层地下商,业街，长780,m，,宽40,m，,与地铁四个车站及东安商场、东方广场的地下层分别相通。,1.2.2 设计与施工技术进展,1.我国特色的基坑支护体系已经形成,2.逆作法施工技术正在扩大应用,“逆作法”施工，是一种先进的深基坑围护技术。沿建筑物地下室四周外墙施工地下连续墙或密排桩，同时施工地下室内的支承柱。然后从上向下挖土方，浇筑地下室楼层的梁板结构。用已经施工好的地下室楼层梁板作为围护结构的内支撑，继续往下开挖土方，直到地下室各层梁板结构与基础底板施工完成，然后自下向上浇筑地下室四周内衬墙混凝土、中间支承柱外包混凝土、剪力墙混凝土以及遗留的未浇筑混凝土的楼板，完成地下室结构施工。,逆作法施工可以缩短基坑开挖后支护结构大面积暴露的时间；增强支护结构刚度，改善支护结构受力性能；节省支撑或锚杆的费用；使支护结构的变形及其对相邻建筑物的影响大为减少。,3.一些新型的支护（支撑）结构脱颖而出,（1）闭合挡土拱圈,图1-1 闭合拱圈支护,（2）环梁支护结构体系,图1-2 双圆环梁支护基坑剖面,（3）连拱式支护结构,图1-3 连拱式支护结构,（4）加助式地下连续墙,图1-4 加肋式地下连续墙,4.设计分析理论与方法得到了发展,对不同边界条件下土压力的分布形式、土参数的正确取值，支护结构及基坑周围土体的位移进行了大量的试验测试和理论探讨。编制了能够较好模拟实际开挖施工全过程的大型平面有限元程序，使设计手段得到了提高。开始考虑土与结构的共同作用。大量的数值模拟计算深化了人们对开挖深度、支护结构设置位置和刚度、坑底加固范围以及超载宽度等各种因素对基坑开挖工程性状的认识。,5.变形控制的设计方法已经开始得到应用,变形控制的设计方法，正逐渐代替传统的单纯验算强度和稳定性的方法，并在不断完善中。,1.3 展望,1.基坑工程规模向更大、更深方向发展,2.土压力的空间效应和时间效应将得到进一步的重视,3.人们将更加重视深基坑工程对周围环境的影响研究,4.动态设计与信息化施工将得到推广,5.为迎接21世纪土木工程的主要舞台转向东亚而努力学习和工作,
