第二章 各类锅炉结构.ppt

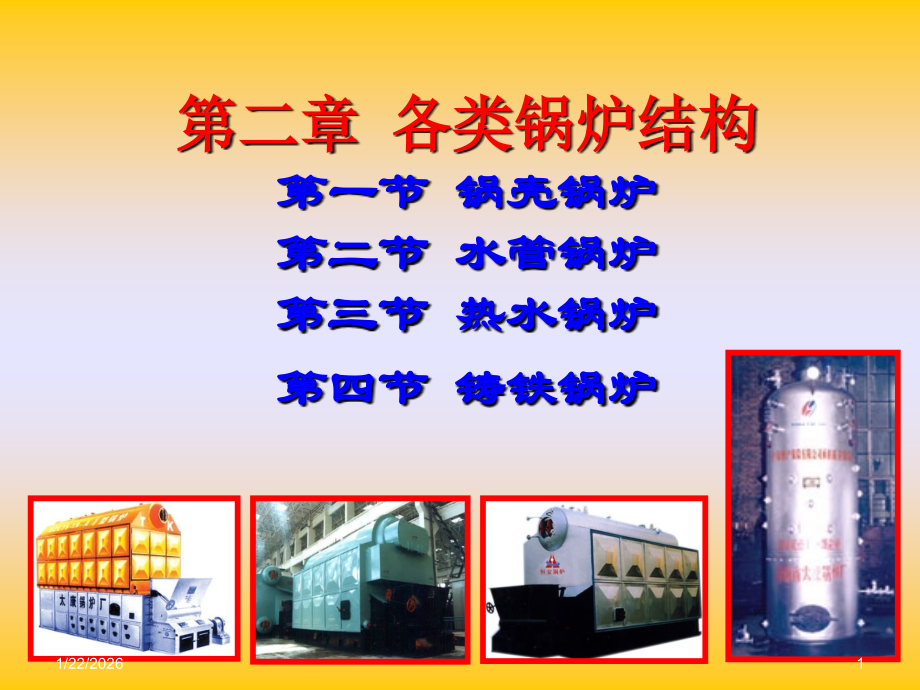

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第二章 各类锅炉结构,第一节 锅壳锅炉,第二节 水管锅炉,第三节 热水锅炉,第四节 铸铁锅炉,1/22/2026,1,各种类型的锅炉,1/22/2026,2,锅炉种类,1/22/2026,3,锅炉工作原理,1/22/2026,4,第一节 锅壳锅炉,一、立式横水管锅炉（,LSG,）,立式横水管锅炉可,分为,：立式大横水管锅炉和立式多横水管锅炉，它们的结构基本相同。,结构构成：,主要由锅壳、炉胆、封头、炉胆顶、横水管、冲天管、下脚圈等组成。固定炉排、人工投煤。,锅炉容量及参数一般为蒸发量,1,吨,/,时，工作压力小于,0.8,兆帕。,烟气流程：,燃烧火焰直接辐射炉胆，高温烟气向上，冲刷横水管，经冲天管进入烟囱排出。,水循环回路：,靠近炉胆和水管壁受热强烈的锅水向上流动，受热弱的锅水向下流动，形成自然循环。,1/22/2026,5,二、立式横火管锅炉,(LHG),立式横火管锅炉分为：考克兰锅炉、横火管锅炉。,构成：,主要由锅壳、封头、炉胆、炉胆顶、管板、喉管、下脚圈等部件组成。固定炉排、人工投煤。,容量及参数,一般为蒸发量,2,吨,/,时，工作压力小于,0.8,兆帕。,烟气流程,：燃烧火焰,辐射炉,炉胆喉管,烟箱,烟管,前烟箱,进入烟囱排出。,水循环回路,：靠近炉胆及管群锅水受热强烈的锅水向上流动，受热弱的锅水向下流动，形成自然循环。,第一节 锅壳锅炉,1/22/2026,6,三、立式双回程火管锅炉,主要组成：,锅壳、封头、炉胆、,炉胆顶、烟管、喉管、下脚圈等部,件组成。两种燃烧方式单层和双层,固定炉排、人工投煤。,锅炉容量,及参数一般为蒸发量,1,吨,/,时，工作压力小于,0.8,兆帕。,烟气流程：,燃烧火焰,辐射炉,第一组烟管,前烟箱,第二组烟,管,进入烟囱排出。,水循环回路：,与立式横火管炉,基本相同。,第一节 锅壳锅炉,1/22/2026,7,第一节 锅壳锅炉,四、立式直水管锅炉,该锅炉有直水管束，燃烧室在锅壳之内，管束布置在上下锅壳之间。,构成：封头、上下筒壳、上下管板、炉胆、,U,型下脚圈、中心大直径下降管和上升管。,烟气流程：,燃烧室燃烧,高温烟气,喉管,管束,绕大直径下降管,烟箱,排出烟囱。,立式直水管锅炉的工作压力一般不超过,1.0,兆帕，出力不超过,2000,千克时。,1/22/2026,8,第一节 锅壳锅炉,五、立式弯水管锅炉,型号与立式直水管锅炉相同。,构成：,锅壳、炉胆、封头、炉胆顶、弯水管、喉管、下脚圈。,烟气流程：,燃烧火焰辐射炉胆和弯水管，高温烟气从喉管进入烟箱分左右两路，围绕锅壳，横向冲刷外弯水管和锅壳中部，最后汇集烟箱前部进入烟囱排出。,水循环回路,：靠近炉胆和锅壳中部的锅水以及弯水管受热较强的炉水向上流动；而炉胆与锅壳夹层之间的锅水受热较弱向下流动，形成自然循环。,特点,：吸收炉膛辐射较好，热效率较高，适应烧优质煤。,1/22/2026,9,第一节 锅壳锅炉,六、卧式内燃锅炉,(WNL),构成：,锅壳、管板、炉胆、烟管。,燃烧设备,：固定或链条炉排，燃烧器（燃气、油）。,烟气流程,：燃烧火焰直接辐射炉胆，高温烟气从炉胆后部进入转烟室，然后转入第一束烟管，由后向前流动至前烟箱，再转入第二束烟管，由前向后汇集进入烟囱排出。,容量：,燃煤不大于,4,吨,/,时，工作压力不大于,1.3,兆帕，燃气（油）不超过,20,吨,/,时，压力小于,1.8,兆帕。,水循环回路：,两束烟管有两侧和前后布置，形成循环回路不同。,1/22/2026,10,七、卧式外燃锅炉,(WWW),该锅炉与,KZW,（快纵往）、,KZL,（快纵链）锅炉结构相同。,结构：,锅筒、管板、烟管、水冷壁管、下降管、后棚管、集箱等,。,燃烧设备：,往复炉排或链条炉排。,烟气流程：,燃烧火焰辐射水冷壁管和锅筒下部，高温烟气从后部进入第一烟束管，由后向前流入烟箱，再转入,第二烟束,管，由前向后流入后烟室进入烟囱排出。,水循环回路：,分三组。,特点：,点火升温较快，适应煤种较广，热效较高。,第一节 锅壳锅炉,1/22/2026,11,第二节 水管锅炉,一、双锅筒横置式水管锅炉 特点：,都是炉排走动方向与锅筒成丁字布置，即锅筒的轴线与炉排的行走方向垂直，锅筒横向布置。,结构：,都是由上下锅筒、水冷壁管、下降管、集箱、对流管束等部件组成。,几种主要型号：,1.SHG2,0.8,型锅炉,2.SHL20,1.3,型锅炉,3.SHS20,1.3,型锅炉,1/22/2026,12,1/22/2026,13,1/22/2026,14,二、双锅筒纵置式水管锅炉,双锅筒纵置式锅炉是锅筒的纵向轴线平行于炉排运转方向。,结构：,都是由下锅筒、水冷壁管、下降管、集箱、对流管束等部件组成。,燃烧设备：,为振动炉排、链条炉排、往复炉排、抛煤机等。,1.SZZ4,1.3,型锅炉,2.SZL,型锅炉,3.SZP10,1.3,型锅炉,4.SZS10,1.3,型锅炉,第二节 水管锅炉,1/22/2026,15,三、单锅筒纵置式水管锅炉,单锅筒纵置式水管锅炉称为,A,字形或人字形锅炉，其型号为,DZW,（单纵往）型。,水循环回路比较简单，锅水从锅筒流入两侧对流管，通过受热弱的对流管下降流入集箱，然后再由集箱分配给水冷壁管和受热强的对流管上下回到锅筒内，形成自然循环回路。,烟气流程有两种情况：,一种烟气从后炉膛燃尽室的左则侧的出口窗，折入左侧对流管区，由后向前流动，横向冲刷对流管，进左侧前端，烟气向上经过锅筒前端转向烟道流入右侧对流管束取，由前向后流动，最后从右侧后部离开，进入烟囱排出。,第二节 水管锅炉,1/22/2026,16,另一种是烟气离开炉膛后部的燃尽室，随之分成左右两路，分别进入左右两侧对流管区，由后向前冲刷对流管，然后汇合与锅炉前部的上烟箱，从烟囱排出。,这种锅炉在我们铁路锅炉房常用于冬季取暖之用较多。,第二节 水管锅炉,1/22/2026,17,第三节 热水锅炉,一、卧式 锅壳锅炉式热水锅炉,锅炉回水从左右集箱后部进入，通过水冷壁管进入锅筒，锅筒顶部设热水出口，强制循环。,这种锅炉水循环不合理，管板胀口、裂缝，锅底易结水垢，造成过热鼓包。,二、管架式热水锅炉,这种锅炉主要由集箱和管子组成，无锅筒，强制循环。,、,QXSh,型热水锅炉。,强制循环双层炉排热水,锅炉。一般为低温热水锅炉。,烟气流程,：（见课本,52,页图）,水循环流程：,（见课本,52,页图）,1/22/2026,18,第三节 热水锅炉,、,QXZ,型热水锅炉。,强制循环震动炉排热水,锅炉。一般为高温热水锅炉。出口温度,130,，回水温度,90,。,锅炉左侧为炉膛，右侧为对流排管，由隔烟墙将对流管束隔成两个烟道，,烟气流程,与,D,型锅炉相同。,（见课本,52,页图）,水循环流程：,回水从对流管束下集箱进入，强制循环，逆流布置，经水冷壁管至上集箱引出。整个受热面中的水全部是由下向上流动，有利与排气，对防止锅水中氧腐蚀有利。,1/22/2026,19,第四节 铸铁锅炉,铸铁锅炉主要用于取暖，是一种小容量的热水锅炉。,烟气流程,：,炉膛内烟气从后上部一侧通过烟道流动，到前烟箱，在前边转,180,度弯，进入另一侧烟道，向后流动排出烟囱。,水循环流程：,回水进入锅炉下部左右两侧通孔，流入每片强制循环，由下向上汇集到中间通孔至锅炉出口。,目前我国规定铸铁热水锅炉的热水温度应底于,120,度，其出水压力不得超过,0.7MPa,。且铸铁材料牌号为不低于,HT150,的灰铸铁。,1/22/2026,20,
