透视图中局部的简捷画法.ppt

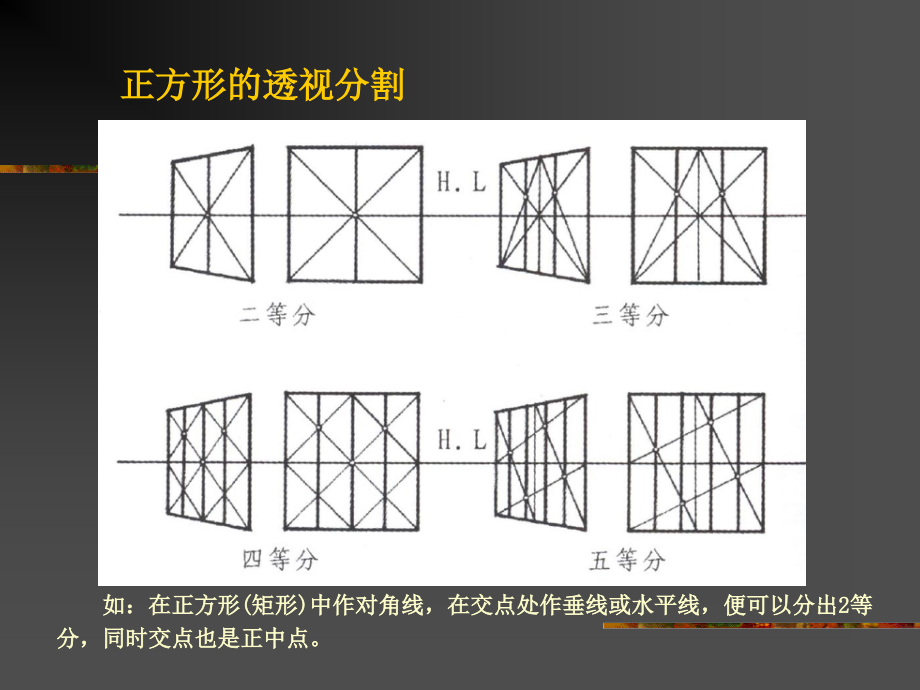

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,正方形的透视分割,如：在正方形,(,矩形,),中作对角线，在交点处作垂线或水平线，便可以分出,2,等分，同时交点也是正中点。,长方形的分割,在长方形（矩形）中，在垂竖边作,3,、,4,、,5,等分，而后向灭点连线，把所需求的等分作对角线，即完成所需长方形,(,矩形,),的透视分割。,扩展,先画好一个正方形,(,或矩形,),，而后连接,Ce,对角线并延长，它与正方形,(,或矩形,)AB,、,CD,的延长线相交，即完成扩展。,
