透视图的画法.ppt

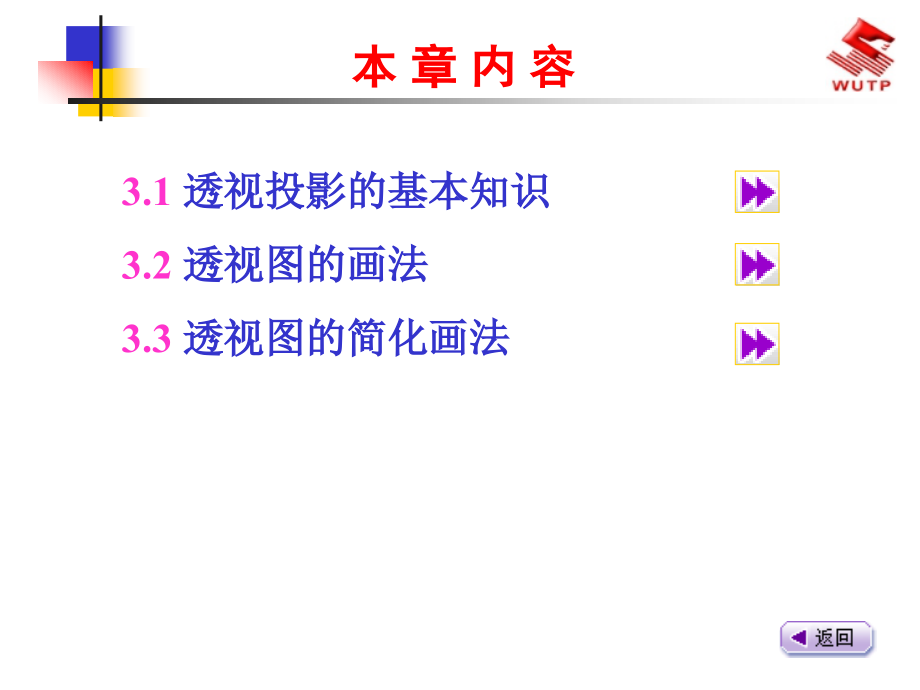

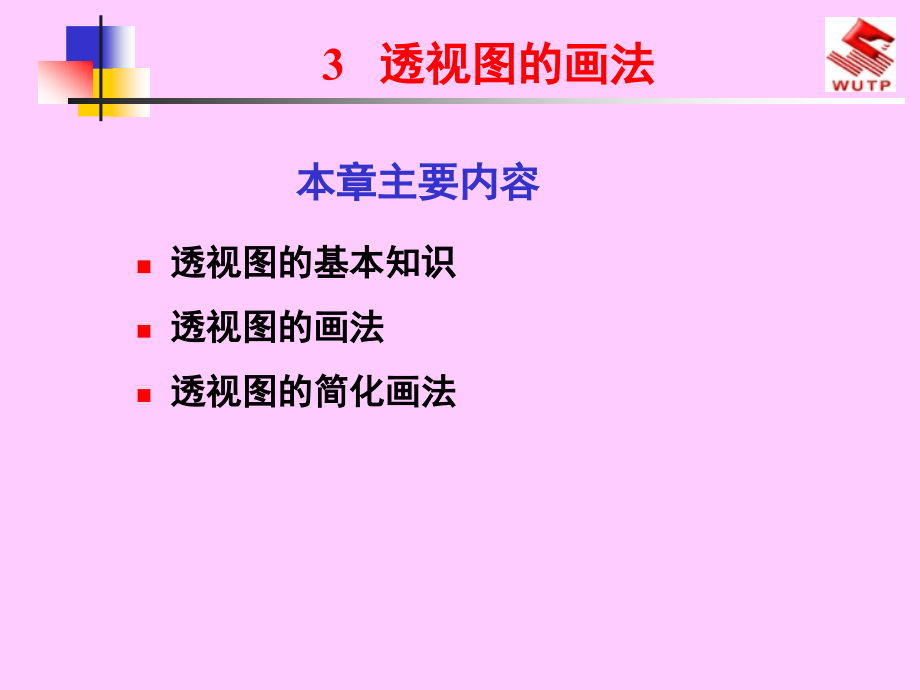

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,3,透视图的画法,透视图的基本知识,透视图的画法,透视图的简化画法,本章主要内容,本 章 内 容,3.1,透视投影的基本知识,3.2,透视图的画法,3.3,透视图的简化画法,3.1,透视投影的基本知识,当人们站在玻璃窗内用一只眼睛观看室外的建筑物时，无数条视线与玻璃窗相交，把各交点连接起来的图形即为,透视图,。,透视投影相当于以人的眼睛为投影中心的中心投影，符合人们的视觉形象，富有较强的立体感和真实感，,如图,8.17,所示,。,透视投影过程,如图,8.18,所示,3.1.1,透视图的形成,图,8.17,透视图的效果,图,8.18,透视投影过程,玻璃窗,（画面）,透视图,建筑物,眼睛,视线,平行透视、成角透视的特点,与画面相交的水平线的灭点在,视平线,上。,与画面相交又互相平行的直线共一个,灭点,。,与画面重合的点、直线和平面的透视即其自身。,与画面平行的互相平行的直线的透视仍互相平行。,透视图的特点,3.1.2,透视投影规律,点的透视仍为一个点，点位于画面上时，其透视为其本身。,直线的透视一般仍为直线，直线上一点的透视，必在该直线的透视上。,平行于画面的直线组，没有灭点。,位于画面上的直线，它的透视与直线本身重合且反映实长。,与画面相交的平行直线组必有共同的灭点。水平线的灭点必位于视平线上。,3.2,透视图的画法,3.2.1,成角透视,一、确定画面和视点的位置,二、确定视平线和视角,三、求水平线的灭点,四、求地面线的透视,五、求长方体底面的透视,六、竖高度,3.2.2,透视图的画法,(1),长方体的透视,成角透视,例,8.1,已知长方体的平面图及其高度,l,、基线,gg,、视平线,HH,、画面线,PP,、站点,s,，求作长方体的透视。,如图,8.23,解,.,分析,.,作图,(1),求灭点,Fx,、,Fy,(2),确定长、宽两组直线的透视方向,(3),作长方体底面的透视,(4),求各竖直线段的透视,(5),连接各透视点并加粗图线。,图,8.23,作长方体的透视,(3),房屋的透视,作房屋透视图的方法和步骤（,图,8.25,、,图,8.26,）,根据房屋的平面图，确定画面与房屋的角度。,确定站点的位置。,确定基线和视平线。,按前述方法求出灭点,Fx,、,Fy,。,作房屋外形轮廓线的透视。,作门窗、柱、台阶、勒脚等细部的透视。,检查整理、加粗图线，完成整幢房屋的透视图。,图,8.25,视角与站点,例,9,求房屋的,成角,透视,P,H,P,H,h,h,P,P,s,Vy,Vx,例,9,（两点透视）,作已知矩形透视图的等同形,图,8.35,为在已知矩形透视图前提下，求作与其等同的矩形透视。已知矩形透视图,ABCD,和它的灭点,F,。,图,8.35,作已知矩形透视图,的等同形,平行线组共灭点,透视方向是关键,视线交点求端点,画面上定真高线,口诀,透视口诀,
