水龙头功能结构原理.ppt

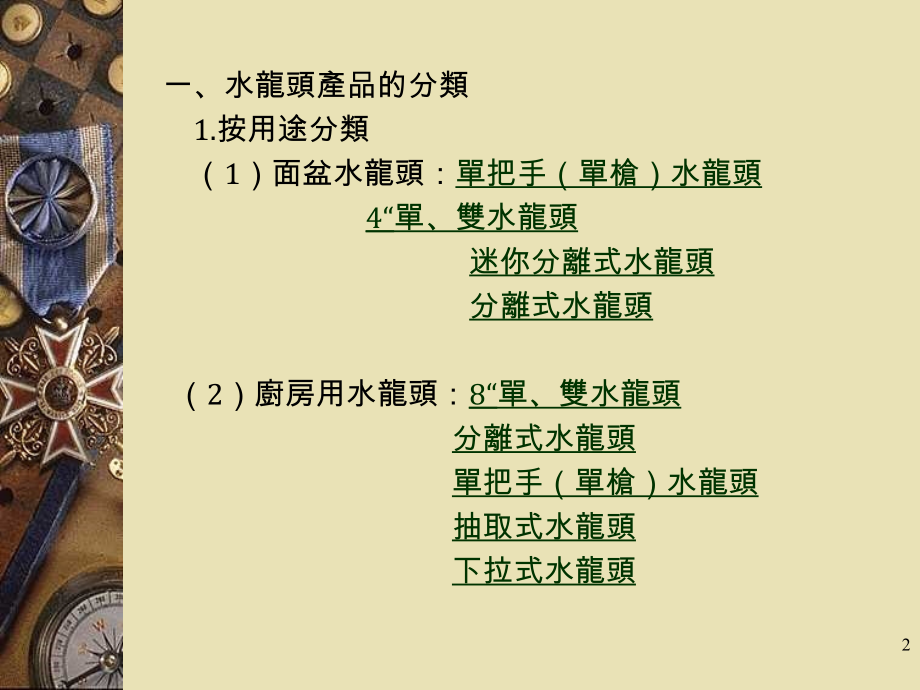

按一下以編輯母片標題樣式,*,按一下以編輯母片,第二層,第三層,第四層,第五層,水龍頭結構原理簡介,撰稿人：劉宜霄,1,一、水龍頭產品的分類,1.按用途分類,（1）面盆水龍頭：,單把手（單槍）水龍頭,4“單、雙水龍頭,迷你分離式水龍頭,分離式水龍頭,（2）廚房用水龍頭：,8“單、雙水龍頭,分離式水龍頭,單把手（單槍）水龍頭,抽取式水龍頭,下拉式水龍頭,2,（3）浴用水龍頭：,6“單、雙水龍頭（掛牆式）,二、三孔普通水龍頭,二、三孔恆溫水龍頭,控溫水龍頭,大羅馬水龍頭,2.依心軸分類,水壓止水塞心軸（平面、球面）,精陶瓷心軸,螺旋升降式心軸（栓仔組）,3,3.依安裝分類,（1）明裝式水龍頭：4”單、雙水龍頭,6”單、雙水龍頭,8”單、雙水龍頭,（2)入牆式水龍頭：二、三孔水龍頭（普通）,二、三孔恆溫水龍頭,單孔圓盤水龍頭,單孔恆溫水龍頭,4,（3）離式水龍頭：迷你分離式水龍頭,分離式水龍頭,大羅馬水龍頭,5,二、水龍頭的主要零組件和功能,水龍頭的主要功能零組件有：心軸組、分水器、真空破壞器、本體、出水口、水波器等。,1.心軸組,心軸組是水龍頭的核心組件，其功能是控制水流的開、關，目前公司心軸分為三大類：,（1）傳統螺旋升降式心軸,（2）水壓止水塞式心軸,（3）精密陶瓷心軸,6,（1）傳統式升降螺旋心軸,工作原理：該心軸以螺桿旋轉時產生上、下運動，使固定在螺桿上橡膠密封墊和本體的進水孔端面分離、貼合。控制水流開、關。,特點：,a.,把手開關方向無定位：把手在開關動作時，螺旋升降式心軸從全開到全關須多次360度旋轉才能完成，打開時無定位，關閉時是靠密封墊 的壓縮完成關水動作，而密封墊的壓縮量是一個區間量，這樣心軸關閉時，把手無定位，使用這類心軸把手一般選用十字形或圓形。,7,b.,流量大：普通0.1,kg/,平方厘米，,5.6L/min(,英國產品達7.5,L/min,以上),c.,制造技術要求不高，投入較小，只要具有一般的車，銑，加工即可。,用途：一般用於中低檔產品和流量要求大的產品,結構：主要由螺桿、心軸外殼、密封墊片等組成,8,(2),水壓水塞式心軸(平面、球面),工作原理：平面轉動(球面轉動)水壓止水塞式心軸是借,助水壓和彈簧的力量推動止水塞貼緊心軸白,鐵片（白鐵球）的上的孔和轉動中心偏心,的止水塞中心孔相立時，水從止水塞孔進入,心軸孔，經本體從出水口流出，再轉動心軸，,流量逐漸增大，直至兩孔正對流量最大。,特點：,a.,壽命較長，該心軸止水塞的止水平面受壓均勻，壓緊力 隨著水壓的變化而略有變化。由於白鐵片(白鐵球)表面粗糙,9,度,R0.04,以下，其出水孔加工時由外表面往向側沖制，孔口形成一個小圓弧，同時止水塞的止水平面側面為圓角，因此，在使用中白鐵片(白鐵球)對止水塞的磨損，磨損均勻很小，在水壓和彈簧的推動作用下，止水塞磨損 後會自動補修，其壽命測試可達50萬次。,b.,操作簡單、方便、省力具有定位的功能，該心軸(平面)從關閉位置轉到全開的位置，把手的轉動角度為108度(普通塑膠陶瓷心軸)，采用該心軸的冷熱水混合水龍頭，左側心軸是控制熱水，開水時心軸往逆時針方向旋轉，關閉時則是住順時針方向轉動。右側心軸是控制冷水，開水時往順時針方向旋轉，關閉時逆時針方向旋轉，操作較簡單、省力。,10,c.,把手開關方向有定位，把手形狀可以變化，即可用十字把手、圓把手，也可以用一字把手。,d.,流量較小，水壓為0.1,kg/,平方厘米，流量為2.73,L/min,對水質需求較高，容易劃傷止水塞，造成止水不良。,用途：用於流量需求較小，價格便宜的水龍頭，使用,該心軸的機型最多，數量最大。,結構：,普通塑膠心軸：主要由心軸桿、心軸外殼、止水塞、,彈簧、,o-Ring,等組成。,白鐵球心軸：主要由白鐵球、止水塞、彈簧組成。,11,種類：一般分為平面轉動心軸和球面轉動心軸、平面轉,動心軸只能控制冷邊或熱邊水流，如要冷熱混合，,則要用兩個心軸來分別控制冷熱水球面轉動心軸，,能同時控制冷熱水的開關和混合水的開關和流量。,(3)精密陶瓷心 軸,原理：轉動(或移動)心軸桿，使用陶瓷件旋轉(或移動)，,改變陶瓷片的出水孔和定陶瓷片進水孔之間的位,置，達到開關及控制出水流量大小和水 溫的目的，,是利用水壓和橡膠密封圈的彈力使用，定陶瓷片,兩平面緊密貼合，以便封水。,12,特點：,壽命長：其密封元件，定陶瓷片的材料為高耐磨的96%,氧化鋁的陶瓷，其表面粗糙度,Ra,0.25,m，,平面度,0.3,m，,平行度,0.05,m，,其壽命,可達50萬次以上，操作簡單、方便，具有定位,功能，雙把手心軸把手轉動從關閉到全開位置，,轉動角度為90度，單控心軸的開關角度是25度，,其水溫調整為左右旋轉，由中心位置向左(順時,針)轉動45度，這水全是熱水，由中心位置向右,(逆時針)轉動45度，這水全是冷水，冷、熱控,制旋轉角度是90度。,13,把手形狀不受限制：其流量介於螺旋升降式心軸和平面,(球面)塑膠心軸之間，單控心軸之,間，單控心軸流量在水壓0.1,kg/,平,方厘米時，流量為33.5,L/min,對水,質的要求較高，如含砂量較多的水,質容易劃傷，陶瓷片故現在有的心,軸在進水品有過濾網。,用途：一般用於中、高檔水龍頭，現在較流行用的止水,心軸。,結構：主要由心軸桿、心軸外殼、定陶瓷片、動陶瓷片、油封，消音片等組成。,14,2.,真空破壞器,原理：當供水管道內產生負壓時，若此時移動,出水口泡在水中，在有水倒流的同時，,因負壓作用，油封壓縮變形，空氣由此,處進行，破壞管道內真空此一裝置，稱,為真空破壞器。,特點：真空破壞能徹底消除，管道外,污水，對水源的污染，保護水源。,用途：有移動出水口的水龍頭，如抽取式龍頭、,下拉式水龍 頭、帶手握式花灑浴用龍頭,15,3.分水器,分為自動分水器與手動分水器,(1)自動分水器,原理：在出水口出水的情況下，打開噴槍(或手握式淋噴頭)，由於止水塞的阻水截面和大於往出水口方向油封的止水截面積，借助這個壓力差，使出水口止水，同時壓縮止水塞 ，使水從出水口切換到噴槍。當噴槍關閉時，止水塞兩邊的壓力差相同，這時水壓就推開往出水口端油封，使水流從出口部流出。,16,特點：操作簡單方面，水流的切換直接通過按,動噴槍(或手握式淋噴頭)部位的開關即可,實現。此種分水器還具有反逆流和真空破壞的功,能。此種 分水器對水壓有一定的要求。,用途：一般用於廚用龍頭，浴用龍頭,結構：主要由止水塞、分水心仔、油封、分水座等組成,(2)手動分水器,分為自動回落型、手動型兩種,手動型：必須通過對分水把手的轉動或提、按來實現分水,17,的功能，對管道水壓沒有特殊需求。目前我,們公司主要用在浴用龍頭上，如電話式浴用,龍頭。,自動回落型：花灑出水的情況下，當關閉進水開關時分水,器借助內部彈簧力的作用，分水器自動回落,出水口出水的位置，保證在任何時候打開進,水閥門時，總是出水口先出水。對管道內水,壓有一定要求，水壓過低不能分水。,若出水口與淋噴頭分離式的此種 結構有真空破壞器的功,能，目前主要用浴用龍頭、抽取式龍頭、下拉式龍頭。,主要結構有：按鈕、油封、分水座、分水心仔等。,18,4.、水波器,水波器也稱回流式水波器或水流空氣打泡器,其功能是控製水流從出水口流出的形狀,壓力,流量,要求水流無分支,無濺射,手感柔和,水柱呈錐形,外觀高雅.,(1)種類,水波器現有兩種,一種是有氣泡的水波器,另一種是無,氣泡水波器,有氣泡水泡器的區別是濾波器環的側面設計有空氣進入的環形槽,無氣泡水波器由沒有此槽.,19,(2)結構,水波器一般由分波器,分波器環,白色套環,濾網,水波器外殼,省水片(注:當要求控制流量時)等零件組成.,分波器的作用是將水壓力瞬間降低,並使水從四周均勻分布地射出,以使水能和分波器環環形槽里進入空氣均勻混合射向濾網,撞擊濾網後水呈乳白色的錐形水柱射出,水花無散射,水流柔和,手感溫和,水流射出面盆或柜台後不會飛濺,濾網同時能將水中的泥砂過濾,因此,在安裝時及使用後應定時清洗,以免堵塞,造成水花不良,和水量減少.,20,
