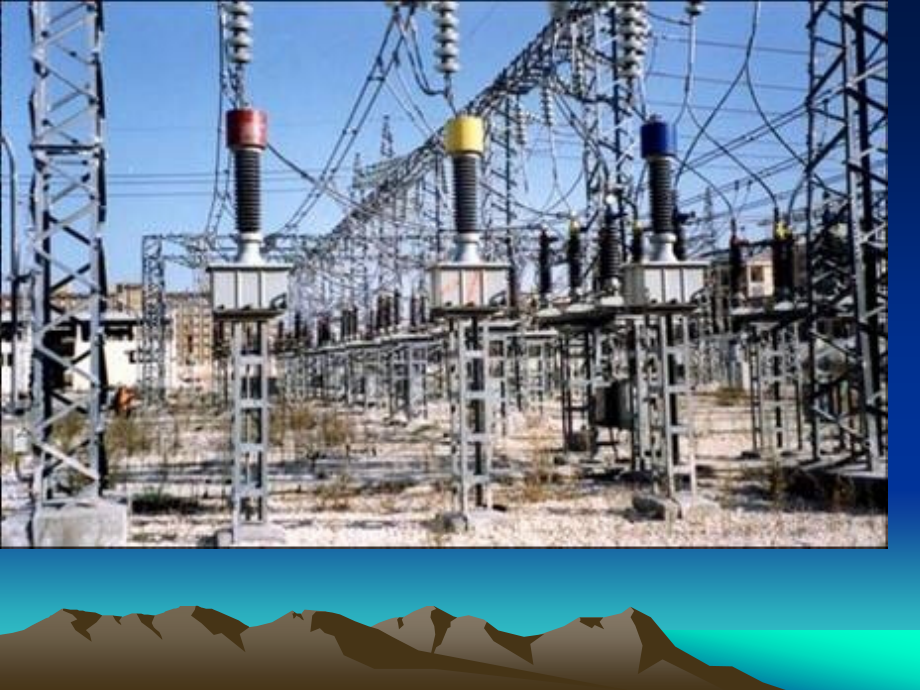

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,双母线接线,单断路器的双母线接线,双母线接线的主要优点有,运行灵活,一组母线检修时所有回路均不中断供电,检修任一回路的母线侧隔离开关时,只中断该回路的供电,检修任一回路断路器时,可用母联断路器代替工作,运行方式：,I,母线工作,II,母线备用,母联断开运行,倒闸操作：合母联回路，,II,母线带电，与,II,母线相连的 母线隔离开关两侧等电位,合与,II,母线相连的母线隔离开关,断开与,I,母线相连的母线隔离开关,断开母联及其两侧的隔离开关，所有的线路在,II,母线上运行。,双母线接线的主要缺点有,(1),运行方式改变时,需要用母线隔离开关进行倒闸操作,操作步骤较为复杂,容易出现误操作,导致人身或设备事故。,(2),任一回路断路器检修时,该回路仍需停电或短时停电。,(3),增加了大量的母线侧隔离开关及母线的长度,配电装置结构较为复杂,占地面积与投资都有所增加。,双母线分段接线,主要优点,正常运行时,两组母线和所有断路器都同时投入,运行调度十分灵活，运行灵活性好。,任何一台断路器检修时,所有回路都不会停止工作。,当一组母线故障或检修时,所有回路仍可通过另一组母线继续运行。,隔离开关只用于检修时隔离电压用,免去了为改变运行方式的复杂的倒闸操作。检修任一组母线或任一台断路器时,所有进出线都不需要进行切换操作，操作、检修方便。,这种接线的主要缺点有：所用的断路器、电流互感器等设备较多,投资较高；由于每个回路都与两台断路器相连,而且联络断路器又连接着两个回路,使得继电保护及二次回路的设计、调试及检修等都比较复杂。,
