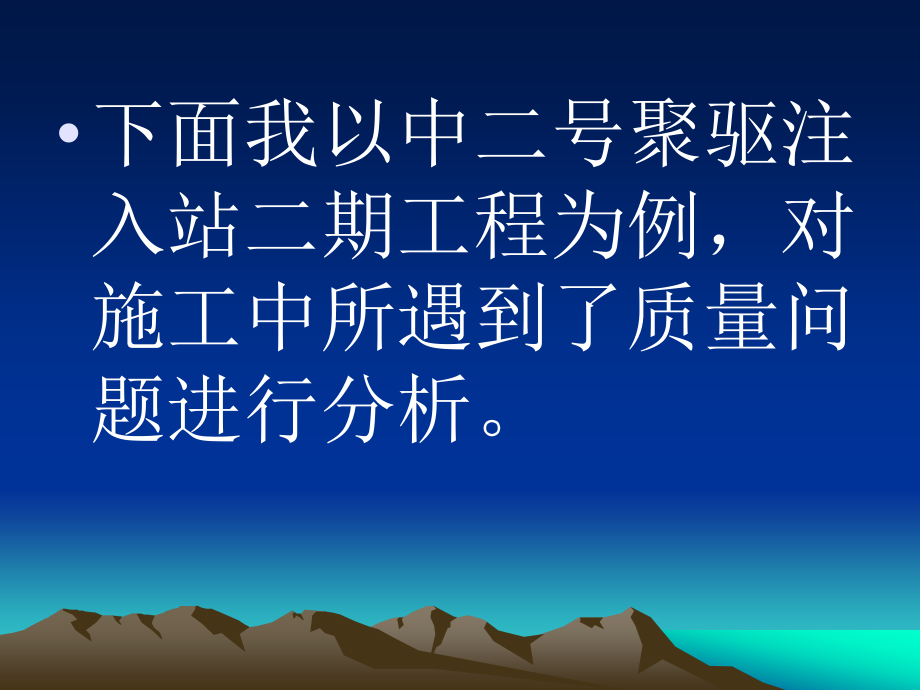

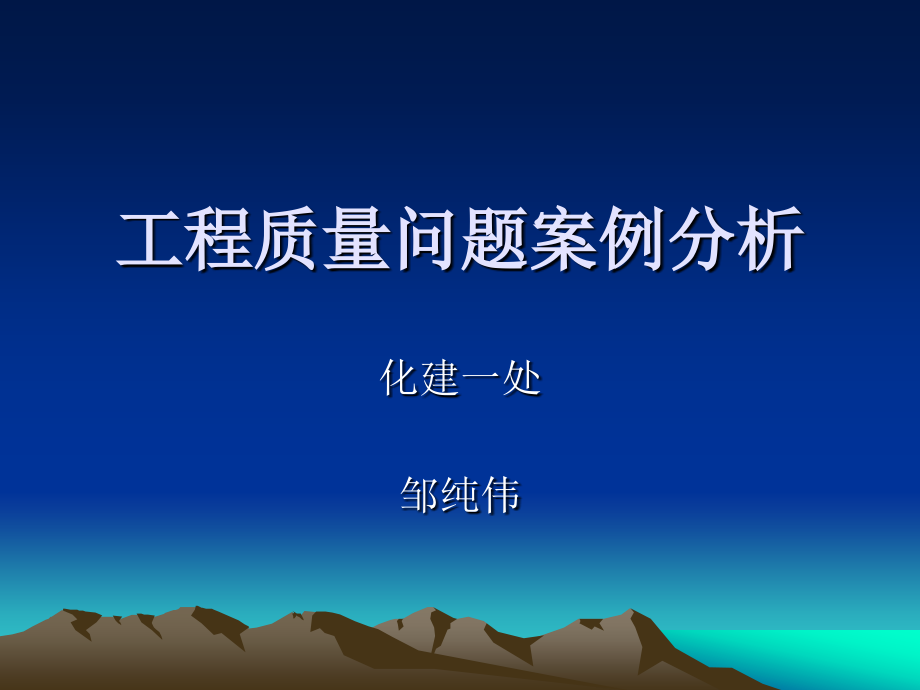

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,工程质量问题案例分析,化建一处,邹纯伟,下面我以中二号聚驱注入站二期工程为例，对施工中所遇到了质量问题进行分析。,一、工程简介,:,本工程主要工程内容包括：新建,15m90m,聚驱注入站厂房一座，新建,10m10m,排污池一座。比例调节泵成套阀组,18,套，冷备比例调节泵,2,台。,BSZ-4.7-16,柱塞泵模块,6,套，其中在线备用一台。高压配水母液几辆混合阀组模块,5,套。,130 m,母液箱模块,1,套。聚合物母液自动提升装置,1,套，母液来夜阀组一套，低压水阀组一套，配套聚驱注入站化验仪器一套。,二、质量问题,本工程中出现的问题是散水坡度过大，且泵房两侧散水坡坡度不一致。散水坡与路面之间没有做隔断处理。,三、质量问题所造成的损失,1,、直接经济损失：发现问题后将原散水坡拆除，长度为,20m,，宽度为,0.8m,，拆除后按照图纸要求重新进行施工，共耗费人工,10,工日，混凝土,5m,，造成直接经济损失,3000,元。,2,、间接损失：由于质量问题的出现，对我处声誉产生了消极的影响，给在甲方、使用单位、监理单位留下了不好的印象。,四、原因分析,为施工方便没有按照设计及其图纸要求进行施工，而是确定散水坡上标高后直接以路面作为下标高，没有按设计要求的,3%,的坡度进行施工，并没有按设计要求在路面与散水坡之间做隔断处理，留下了冻胀的隐患。,五、整改措施,将原坡度较大散水拆除，重新按设计进行施工，散水宽度为,800mm,，坡度为,3%,，与东侧相同。散水与路面之间部分浇筑混凝土平滑过渡，与散水和道路之间的接触部分夹,10mm,木板进行隔断。,具体做法见下图：,800 200,混凝土路面,砂垫层,过渡坡,散水,整改完成后照片,三、总结,以上问题施工中常见的质量问题，在以后的施工中我们要严格按照规范及实际图纸要求进行施工，并做好监督检查工作，加强对分包队伍的管理，避免在以后施工中再出现类似的质量问题，确保工程质量。,
