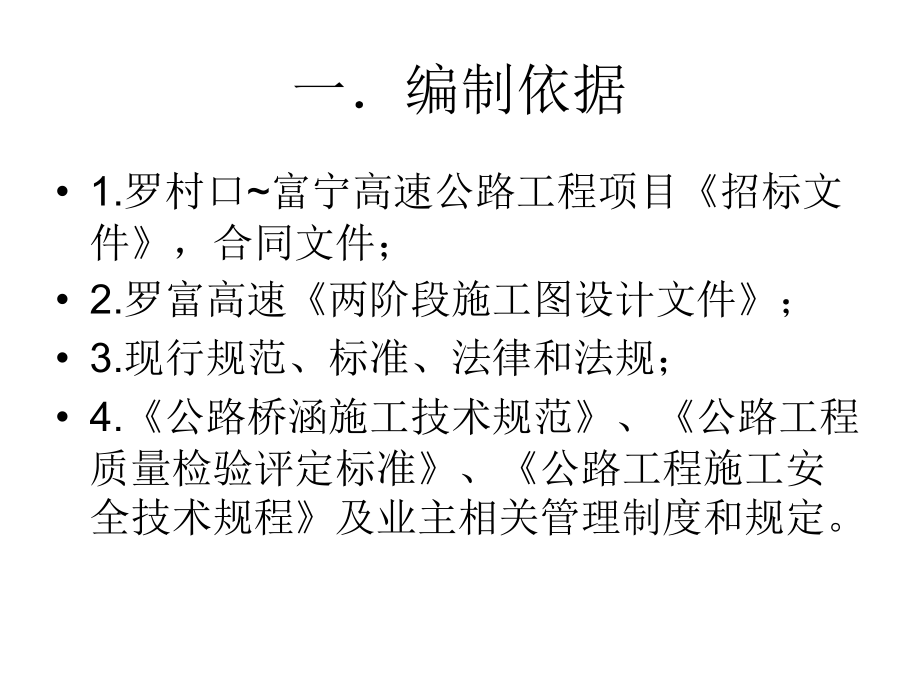

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,桥台施工方案,路桥,0904,班 肖灿,090121404,一编制依据,1.,罗村口,富宁高速公路工程项目,招标文件,，合同文件；,2.,罗富高速,两阶段施工图设计文件,；,3.,现行规范、标准、法律和法规；,4.,公路桥涵施工技术规范,、,公路工程质量检验评定标准,、,公路工程施工安全技术规程,及业主相关管理制度和规定。,二工程概况,1,、桥位处地质、气象、水文：,路线起点,K0+000,位于桂，滇交界西南方向,360,米处。此桥路线所经区域一亚热带季风气候为主，具雨热同季，干冷同期，四季不明的特点。,历年平均气温为,19.5,度，最热月（,7,月）,25.2,度，最冷月（,1,月）,10.8,度。者桑、剥隘等海拔,450m,以下的河谷地带年平均气温,21.8,度，最高达,4042,度。多年平均降雨量,1196.16mm,。雨量充沛，但降雨时空分布不均，雨季（,510,月）将于占全年降雨的,83%,。,桥位地层简单，下伏基岩为黄褐色粉砂质泥岩；黄灰色细砂岩。上覆黄灰色亚粘土，硬塑，含,2540%,的泥岩碎石，容许承载力,160210kpa,，极限摩擦力,5070kpa,。黄褐色粉砂质泥岩，强风化，岩芯呈碎石状，局部为土状，容许承载力,350450kpa,。黄灰色细砂岩，强风化，岩芯呈碎石状，局部呈块状，容许承载力,400600kpa,；虚线一下弱风化，碎块状，容许承载力,600900kp,。,2.,桥台工程数量表,0,号桥台的工程数量表,项目 数量（,m3,）,.10,号水泥砂浆砌桥台前墙及侧墙块石,36.1,片石,79 20,号混凝土侧墙顶及护栏基座,10.2 15,号片石混凝土基础,152.2 10,号浆砌片石回填 楔体,6.8,台背回填沙砾石,433,桥台挖基土方,325,桥台挖基石方,216,4,号桥台工程数量表,数量（,m3,）,10,号水泥砂浆砌 桥台前墙及侧墙 块石,30.4,片石,65.8 20,号混凝土侧墙顶及护栏基座,10.2.15,号片石混凝土基础,146.6.10,号浆砌片石回填 楔体,6,台背回填沙砾石,469,桥台挖基土方,352,桥台挖基石方,235,1.,桥台侧墙顶部,50cm,现浇,20,号混凝土；桥长范围内无桥台侧墙处，防撞护墙下设置,20,号现浇混凝土基座，用于预埋护栏锚固筋。,2.,桥台地基承载力要求不得低于,260kpa,。,3.0,号桥台胸墙后仰,7cm,；,7,号桥台胸墙前倾,4cm,施工前准备工作,1.,施工人员组织,施工前组织技术人员进行施工前的技术交底，认真学习设计图纸的内容，熟悉规范和技术标准，制定出施工工艺。保证工程顺利进行。,主要人员组成包括：项目经理、项目副经理、技术总工程师、测量工程师、实验工程师、质检工程师，机械工程师、材料工程师等。,.,技术准备工作,施工前技术人员应做好一切准备工作。其包括施工放样、复核测量导线点、材料试验、配合比实验、机械检查等工作。在此阶段如遇什么问题应及时想办法解决，保证工程的进行。,.,施工场地准备工作,施工前应先进行施工场地准备工作，选择好场地后进行场地平整、夯实等工作。进行机械设备，供电系统的安装，砂石料堆放场地的安排，仓库建设等工作。另外施工前还应选好取土场地和弃土坑。,材料准备工作,材料准备工作、施工工艺,整个桥台的施工工艺流程见下图,桥台台身施工工艺,检查基础顶面标高,墙身砌筑,勾缝,1,：当标高、强度都达到要求，应确定台身底部在基础上的位置，接下来开始砌筑。,2,：施工时，桥台侧墙地面线以上应设置,5*5cm,的泄水孔，纵向按三米间距设置，高度方向按,1,米间距设置，上下排交错布置，最底一排应高出地面线,2030cm,，泄水孔应向下倾斜（,35%,）。,0,号桥台胸墙后仰,7cm,：,7,号桥台胸墙前倾,4cm,。,3,：桥台侧墙顶部,50cm,厚现浇,20,号混凝土；桥长范围内无桥台侧墙处，防撞护墙下设置,20,号现浇混凝土基座，用于预埋护栏锚固筋。桥台胸墙后仰,7cm,：,7,号桥台胸墙前倾,4cm,。,（三）、桥台台帽的施工工艺,核对台顶标高,绑扎钢筋,立模板,混泥土浇筑,养生,摸板拆解,台背回填,台背的回填：桥台施工完成后，技术人员先自检合格后报监理工程师检查，在监理工程师检查合格，且混凝土强度大于,75%,的情况下方可进行台背回填。台背的回填材料要满足强度和透水性的要求，且分层填筑夯实，保证密实度,（四）质量保护措施,1,、为了确保工程质量，组织施工人员，进行全面质量管理培训，认真学习技术规范和质量评定标准，熟悉掌握技术规范、设计图纸、施工工艺；实行技术交底制度，在施工前进行详细的技术交底。,2,、严格控制控制原材料质量，不合格的不容许进场。严格控制施工过程中各工序中的质量标准。,3,、施工放样时必须用导线点坐标和水准点高程作为应用，不得借用桥位桩坐标和高程，且必须进行与桥位上的参数复合。,4,、基坑检验合格后，支立模板是确保模板内无污物、积水和其他异物；模板内应涂刷脱模剂。混凝土的浇筑上严格控制施工配合比；控制好混凝土的凝结时间。,5,、台背回填时注意保护基础混凝土，采取必要的保护措施保护混凝土外观不受损坏。,五、安全保证措施,1,、在项目施工中应始终贯彻“安全生产，安全第一”和坚持“技术、生产、安全一体相互监管”的原则，严格执行所制定的安全管理措施和规定，确保施工人员的安全和工程的正常进行。,2,、加强施工人员的安全教育培训，操作人员严格遵循安全操作规范，施工人员进场必须佩戴安全帽和保护措施。在危险处悬挂安全醒目标志和防护措施的布置。,3,、注意场地的材料和机械的堆放安排，严格控制施工中的水电的安全，尤其是基坑开完后防止雨水对基坑的溱泡。,六、环境保护措施,工程的施工中坚持微创的原则。严格控制和安排工程废弃材料的堆放和处理，遵守当地的环境保护措施和办法，在培训中宣传环保教育，与当地的群众搞好关系，不刻意破坏原有的自然环境，对要求恢复自然原貌的地方在施工完成后应及时的恢复。,
