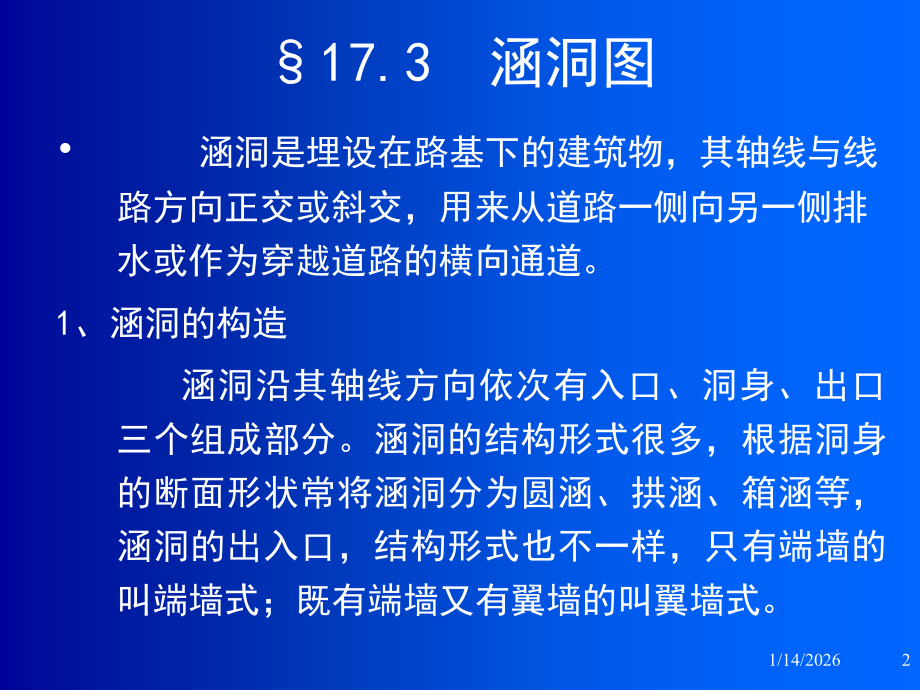

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第十七章 桥、涵及隧道工程图,17.1,概,述,17.2,桥梁图,17.3,涵洞图,17.4,隧道工程图,1/14/2026,1,17.3,涵洞图,涵洞是埋设在路基下的建筑物，其轴线与线路方向正交或斜交，用来从道路一侧向另一侧排水或作为穿越道路的横向通道。,1,、涵洞的构造,涵洞沿其轴线方向依次有入口、洞身、出口三个组成部分。涵洞的结构形式很多，根据洞身的断面形状常将涵洞分为圆涵、拱涵、箱涵等，涵洞的出入口，结构形式也不一样，只有端墙的叫端墙式；既有端墙又有翼墙的叫翼墙式。,1/14/2026,2,出入口由基础、端墙、帽石或者加翼墙，雉墙组成。端墙、翼墙、雉墙的作用是支挡路堤的填土。洞身的形状比较简单，上部为管节，下部为基础。圆涵的管节为圆管，拱涵的管节由边墙和拱圈组成，箱涵的管节由边墙和盖板组成。洞身是分节的，相邻两节之间在施工时留出,3cm,的沉降缝。接缝处要铺设一定宽度的防水层，整个洞身上面要覆盖一定厚度的粘土隔水层。,1/14/2026,3,涵洞的表达,涵洞主要用一张总图来表示。有时也单独画出某些部分的构造详图，钢筋布置情况及出入口河床的铺砌加固也要单另用专门的图表示。,涵洞图上亦大量出现重复尺寸。,1/14/2026,4,3,涵洞图的阅读（见,P278,附页）,读图按照从全局到局部的原则进行。首先了解涵洞与线路的关系，涵洞的名称、类型、孔径、总体尺寸、材料及施工技术要求等全局性的资料，进而再弄清总图中各视图的名称及相互关系，最后细读各有关视图，彻底弄清各组成部分的形状、构造、尺寸及技术要求。,1/14/2026,5,1,洞身,由中心纵剖面、半平面及半基顶剖面、,1-1,和,2-2,、拱圈等诸视图可知，洞身管节为拱形流水断面，它由边墙和拱圈构成，拱圈厚,40cm,，,孔径,300cm,，,管节节长,400cm,。,管节之间留有,3cm,的沉降缝，外裹以防水层，管节上部用,20cm,厚的粘土覆盖形成隔水层。洞身基础的厚度为,180cm,，,基础与管节一致每,400cm,一节。,1/14/2026,6,2,出入口,涵洞上形状最复杂的地方是出入口。拱涵的出入口，形状基本相同，但尺寸有差别。以入口为例，它由端墙、翼墙、雉墙、帽石、基础组成。对照入口正面、中心纵剖面、半平面及半基顶剖面等几个视图可知，基础的平面形状为,T,形，厚,150cm,。,翼墙在洞口的两侧，雉墙与翼墙相接，二者形成一个八字形。翼墙的背面有一般倾斜平面，在半平面上表三角形，在中心纵剖面上表现为一虚线三角形。帽石位于端墙、翼墙、雉墙的顶部，边上有抹角。,1/14/2026,7,3,锥体护坡和河床铺砌,路基填土在出入口的雉墙前围成一个锥体，锥体的表面上铺设干砌片石，叫做锥体护坡。锥体是四分之一的椭圆锥，顺路堤边坡方向的素线坡度与路堤边坡一致，为,1:1.5,，顺雉墙墙面的素线坡度为,1:1,。锥顶的高度在中心纵剖面上由路基边坡线与雉墙端面的交点确定。出入口地面在一段长度范围内要用片石铺砌加固，铺砌的详细情况本图未示，要在铺砌图中查找,。,1/14/2026,8,
