数控编程.圆弧槽的编程与加工.ppt

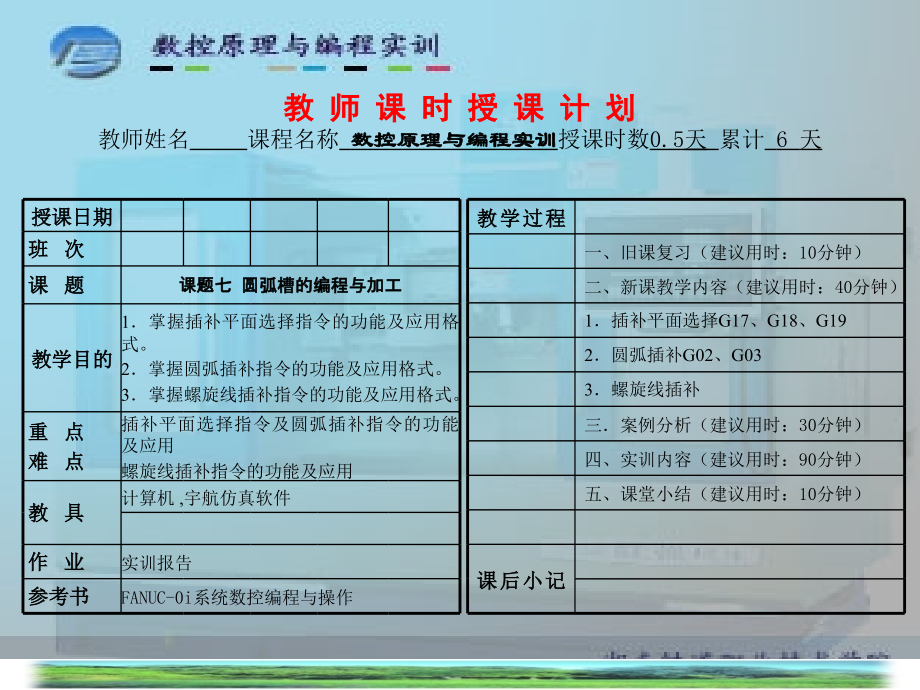

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,教 师 课 时 授 课 计 划,教师姓名,课程名称,数控原理与编程实训,授课时数,0.5,天,累计,6,天,授课日期,班 次,课 题,课题七 圆弧槽的编程与加工,教学目的,1,掌握插补平面选择指令的功能及应用格式。,2,掌握圆弧插补指令的功能及应用格式。,3,掌握螺旋线插补指令的功能及应用格式。,重 点,难 点,插补平面选择指令及,圆弧插补指令的功能及应用,螺旋线插补指令的功能及应用,教 具,计算机,宇航仿真软件,作 业,实训报告,参考书,FANUC-0i,系统数控编程与操作,教学过程,一、旧课复习（建议用时：,10,分钟）,二、新课教学内容（建议用时：,40,分钟）,1,插补平面选择,G17,、,G18,、,G19,2,圆弧插补,G02,、,G03,3,螺旋线插补,三案例分析,（建议用时：,30,分钟）,四、,实训内容,（建议用时：,90,分钟）,五、课堂小结,（建议用时：,10,分钟）,课后小记,课题七 圆弧槽的编程与加工,一、,旧课复习,1,、何谓机床原点、机床参考点,?,2,、,G92,与,G54,有何差别,?,3,、刀具长度补偿有什么意义？,二、新课教学内容,1.,插补平面选择,G17,、,G18,、,G19,功能：该组指令用于选择直线、圆弧插补的平面。,G17,选择,XY,平面，,G18,选择,XZ,平面，,G19,选择,YZ,平面如图,7.2,所示。,图7.2 插补平面选择,2,圆弧插补,G02,、,G03,功能：使刀具从圆弧起,点，沿圆弧移动到圆弧终点。,G02,为顺时针圆弧（,CW,），,G03,为逆时针圆弧（,CCW,）。,判断方法：从,Z,轴的正方向,往负方向看,XY,平面，由此,决定,XY,平面的“顺时针”“逆,时针”方向。其它平面方法,相同,如图,7.3,所示。,图,7.3,圆弧的方向,3,螺旋线插补,G02 G03,功能,:,在圆弧插补时,垂直插补平面的直线轴同步运动,构成螺旋线插补运动,如图,7.4,所示。,G02,、,G03,分别表示顺时针、逆时针螺旋线插补,判断方向的方法同圆弧插补。,图,7.4,螺旋线切削,三、案例分析,图,7.1,槽形，进给,F=100mm/min,，,主轴转速,S=800r/min,，用,6,的铣刀，试,编程：,工件零点选择在毛坯左下角，选用,6,的立铣刀，采用逆铣。考虑到立,铣刀不能垂直切入工件，下刀点选择在,S,图形的左下角，采用螺旋线切入工,件。,图,7.1,案例图,数控加工程序,程 序,说 明,O3333,N1 G90 G54 G00 X0 Y0；,N2 T01；,N3 M03 S800；,N4 G43H01Z10；,N5 M07；,N6 G00 X15 Y25 Z1；,N7 G03 X25 Y15 Z-2 I10 J0 K8 F50；,N10G01 X45 F100；,程序名,设置工件零件,选择刀具并建立刀具长度补偿,启动主轴正转,800r/min,建立刀具长度补偿,开切削液,快速移动到下刀点的上方,螺旋线,切入工件,直线插补,数控加工程序（续）,程 序,说 明,N11G03 X45 Y35R10；,N12G01 X25；,N13G02 X25 Y55R10,N14G01 X45；,N15G02 X55 Y45R10；,N16G00 Z100；,N17X0 Y0 G49,N18M05；,N19M02；,圆弧插补,直线插补,圆弧插补,直线插补,圆弧插补,抬刀,刀具回到零点，取消刀具长度补偿,主轴停转,程序结束,四、实训内容,图,7.5,所示，已知毛坯,70701045,钢,，,编制数控加工程序并完成零件的加工。,图,7.5,实训题,五、课堂小结,本次课主要掌握,G17,、,G18,、,G19,、,G02,、,G03,指令的功能及应用；能熟练判断不同插补平面圆弧的顺逆方向。,
