chapter7 草图 - chapter8 草图绘制实例.ppt

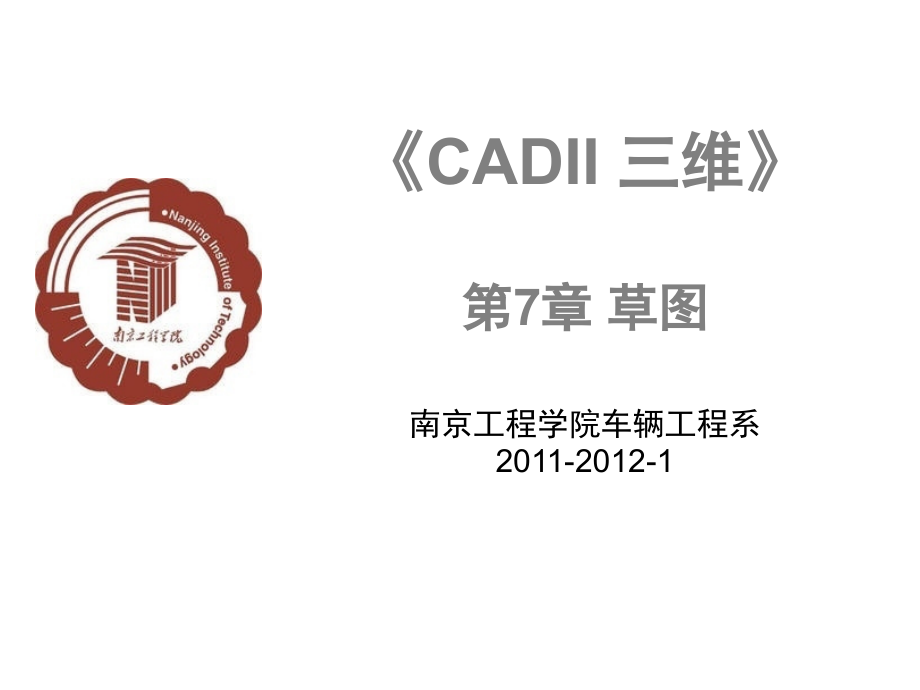

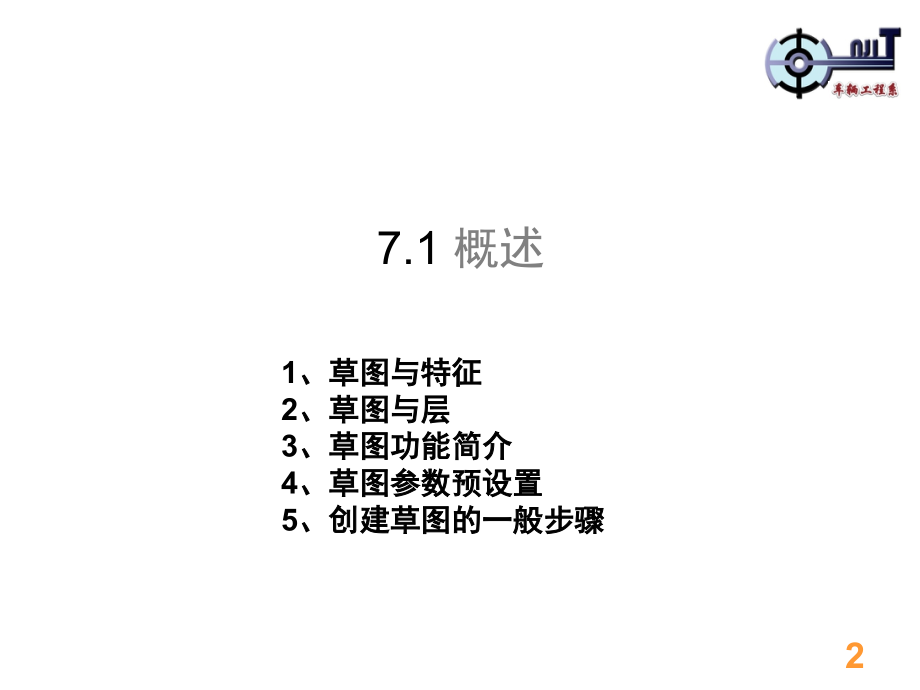

单,击此处,edit Master title style,单,击此处,edit Master text styles,单,击此处,Second level,单,击此处,Third level,单,击此处,Fourth level,单,击此处,Fifth level,*,CADII,三维,第,7,章 草图,南京工程学院车辆工程系,2011-2012-1,7.1,概述,2,1,、草图与特征,2,、草图与层,3,、草图功能简介,4,、草图参数预设置,5,、创建草图的一般步骤,3,草图与特征,草图在,UG NX,中被视为一种特征。,每创建一个草图均会在部件导航器中添加一个草图特征。,因此每添加一个草图，在部件导航器中就会添加相应的一个节点。,部件导航器所支持的操作对草图也同样有效。,4,草图与层,草图位于创建草图时的工作层上，因此在创建草图前应设置好工作层。,一个草图必须且只能属于一个图层。,当某一草图被激活时，系统自动将工作层切换到草图所在的图层。,当退出草图状态时，若图,1,所示的,【,保持图层状态,】,设置为选中，系统会自动将工作层切换回草图激活前的工作层，否则草图所在层仍为工作层。,当曲线添加到激活的草图中时，这些曲线也被自动移至草图所在的图层。,5,草图与层,图,1,6,草图功能简介,草图功能总体上可以分为四类：创建草图对象、约束草图、对草图进行各种操作和草图管理。,其实，这四项功能本质上就是应用,【,草图生成器,】,和,【,草图工具,】,工具条上的命令进行的一系列操作。,如利用,【,草图工具,】,上的命令在草图中创建草图对象（如一个多边形）、设置尺寸约束和几何约束等。,当用户需要修改草图对象时，可以用,【,草图工具,】,中的命令进行一些操作（如镜像、拖曳等）。,另外，还要用到“草图管理”（一般通过,【,草图生成器,】,上的各种命令）对草图进行定位、显示和更新等。,7,草图参数预设置,草图参数预设置是指在绘制草图之前，设置一些操作规定。,选择,【,首选项,】,【,草图,】,命令，弹出如下图所示的对话框。,8,草图参数预设置,尺寸标签：标注尺寸的显示样式。共有三种方式：表达式、名称和值，如下图所示。,屏幕上固定文本高度：在缩放草图时会使尺寸文本维持恒定的大小。如果清除该选项并进行缩放，则会同时缩放尺寸文本和草图几何图形。,文本高度：标注尺寸的文本高度。,创建自动判断的约束：选择后将自动的创建一些可以由系统判断出来的约束。,9,草图参数预设置,捕捉角：设置捕捉角的大小。在绘制直线时，直线与,XC,或者,YC,轴之间的夹角小于捕捉角时，系统会自动将直线变为水平线或者垂直线，如下图所示。默认值为,3,，可以指定的最大值为,20,。如果不希望直线自动捕捉到水平或垂直位置，则将捕捉角设置为零。,改变视图方位：选中该复选框，当草图被激活后，草图平面改变为视图平面；退出激活状态时，视图还原为草图被激活前的状态。,10,草图参数预设置,保持图层状态：选中该复选框，激活一个草图时，草图所在的图层自动成为工作图层；退出激活状态时，工作图层还原到草图被激活前的图层。如果不选中该复选框，则当草图变为不激活状态时，这个草图所在的图层仍然是工作图层。,显示自由度箭头：选中该复选框，激活的草图以箭头的形式来显示自由度。,动态约束显示：选中该复选框，如果相关几何体很小，则不会显示约束符号。要忽略相关几何体的尺寸查看约束，可以关闭这个选项。,11,创建草图的一般步骤,（,1,）新建或打开部件文件；,（,2,）检查和修改草图参数预设置；,（,3,）创建草图，进入草图环境；,（,4,）创建和编辑草图对象；,（,5,）定义约束；,（,6,）完成草图，退出草图生成器。,7.2,创建草图,12,1,、,在平面上,2,、在轨迹上,13,在平面上,在选定的基准平面、实体平面或以坐标系设定的平面上创建草图。,14,在平面上,草图平面：确定如何定义目标平面，共有三种方式。,现有平面：选取基准平面为草图平面，也可以选取实体或者片体的平表面作为草图平面。,创建平面：利用,【,平面,】,对话框创建新平面，作为草图平面。,创建基准坐标系：首先构造基准坐标系，然后根据构造的基准坐标系创建基准平面作为草图平面。,参考：将草图的参考方向设置为水平或竖直。,水平：选择矢量、实体边、曲线等作为草图平面的水平轴（相当于,XC-YC,平面上的,XC,轴）。,竖直：选择矢量、实体边、曲线等作为草图平面的竖直轴（相当于,XC-YC,平面上的,YC,轴）,15,在轨迹上,在曲线轨迹路径上创建出垂直于轨迹、平行于轨迹、平行于矢量和通过轴的草图平面，并在草图平面上创建草图。,16,在轨迹上,路径：即在其上要创建草图平面的曲线轨迹。,平面位置：指定如何定义草图平面在轨迹中的位置，共有三种方式。,圆弧长：用距离轨迹起点的单位数量指定平面位置。,%,圆弧长：用距离轨迹起点的百分比指定平面位置。,通过点：用光标或通过指定,X,和,Y,坐标的方法来选择平面位置。,17,在轨迹上,平面方位：指定草图平面的方向，共有四种方式。,垂直于轨迹：将草图平面设置为与要在其上绘制草图的轨迹垂直。,垂直于矢量：将草图平面设置为与指定的矢量垂直。,平行于矢量：就草图平面设置为与指定的矢量平行。,通过轴：使草图平面通过指定的矢量轴。,草图方位：确定草图平面中工作坐标系的,XC,轴与,YC,轴方向。,自动：程序默认的方位。,相对于面：以选择面来确定坐标系的方位。一般情况下，此面必须与草图平面呈平行或垂直关系。,使用曲线参数：使用轨迹与曲线的参数关系来确定坐标系的方位。,7.3,内部草图与外部草图,18,1,、基本概念,2,、内部草图和外部草图之间的区别,3,、使草图成为内部的或外部的,19,内部草图与外部草图,内部草图,根据,【,变化的扫掠,】,、,【,拉伸,】,或,【,旋转,】,等命令创建的草图都是内部草图。如果希望使草图仅与一个特征相关联时，请使用内部草图。,外部草图,单独使用草图命令创建的草图是外部草图，可以从部件中的任意位置查看和访问。使用外部草图可以保持草图可见，并且可使其可用于多个特征中。,20,内部草图与外部草图,内部草图和外部草图之间的区别,内部草图只能从所属主特征访问。外部草图可以从部件导航器和图形窗口中访问。,除了草图的所有者，不能打开有任何特征的内部草图，除非使草图外部化。一旦使草图成为外部草图，则原来的所有者将无法控制该草图。,21,内部草图与外部草图,使草图成为内部的或外部的,以一个基于内部草图的,【,拉伸,】,为例,1,）要外部化一个内部草图，可在部件导航器中的,【,拉伸,】,上右击，并选择,【,使草图为外部的,】,，草图将放在其原来的所有者前面（按时间戳记顺序），如图,(b),所示。,2,）要反转这个操作，可右击原来的所有者，然后选择,【,使草图为内部的,】,，结果如图,(a),所示。,7.4,创建草图对象,22,1,、自由手绘草图曲线,2,、添加现有的曲线到草图,23,自由手绘草图曲线,单击,【,草图工具,】,工具条中的命令图标，就会弹出相应的工具条，如下图所示。,工具条的左侧为对象类型，右侧为点的输入模式。,24,自由手绘草图曲线,草图曲线的绘制特点,不必太在意尺寸是否准确，只需绘制出近似轮廓即可。,近似轮廓线绘制完成后，再进行尺寸约束、几何约束，即可精确控制它们的尺寸、形状、位置。,25,自由手绘草图曲线,在草图中，可用以下三种方式输入点。,光标点：直接单击鼠标左键。当光标移动到特殊点时，系统会自动捕捉到这些特殊点并且高亮显示。,坐标模式：坐标模式是采用直角坐标方式输入,X,、,Y,坐标来确定点，如图,(a),所示。,参数模式：参数模式是采用极坐标方式输入相对于当前点的角度和长度值来确定目标点，如图,(b),所示。,26,添加现有的曲线到草图,1,添加现有曲线,【,添加现有曲线,】,是将在外部环境中（建模环境）创建的曲线、点等添加为草图环境中的几何特征。,需要注意的是：,1,）曲线和点必须与草图共面；,2,）对象添加到草图后不具有任何约束。,3,）用这个选项无法将“展开”或“关联”曲线添加到草图中；,4,）如果曲线已被用于拉伸、旋转、扫掠等操作，则不能添加到草图。,27,添加现有的曲线到草图,2,投影曲线,曲线按照草图平面的法向进行投影，从而成为草图对象，并且原曲线仍然存在。,可以投影的曲线包括所有的二维曲线、实体或片体边缘。,7.5,约束草图,28,1,、自由度,2,、几何约束,3,、尺寸约束,4,、约束技巧与提示,29,自由度,草图的约束状态分为欠约束、完全约束和过约束三种。,草图对象的自由度如右图所示。,此点仅在,X,方向上可以自由移动；,此点仅在,Y,方向上可以自由移动；,此点在,X,和,Y,方向上都可以自由移动。,30,自由度,下图给出了一般对象的自由度（尚未添加约束）,31,几何约束,1,约束,建立草图对象的几何特性（如要求一条线水平或垂直等）或指定在两个或更多的草图对象间的关系类型（如要求两条线正交或平行等）。,下表中列出了常见的几何约束。,32,几何约束,符,号,约束类型,描,述,固定,根据选定几何体的类型，定义几何体的固定特性,完全固定,创建足够的约束，以便通过一个步骤来完全定义草图几何形状的位置和方向,水平,使选择的单条或多条直线平行于草图的,X,轴,竖直,使选择的单条或多条直线平行于草图的,Y,轴,共线,定义两条或多条位于相同直线上或穿过同一直线的直线,相切,定义两条或多条直线，使其相切,平行,约束两个或多个线性对象或圆,/,圆弧相互平行,垂直,约束两个或多个线性对象或圆,/,圆弧相互垂直,等长,定义两条或多条直线，使其长度相同,等半径,定义两个或多个圆或圆弧有相同的半径,点在曲线上,约束一个点，使其位于曲线上或曲线的延长线上,中点,定义一点的位置，使其与直线或圆弧的两个端点等距,重合,定义两个或多个具有相同位置的点,同心,定义两个或多个有相同中心的圆或椭圆弧,恒定长度,一直线在没有长度值输入的情况下，约束为当前长度,恒定角度,一直线在没有角度值输入的情况下，约束其在当前角度上,33,几何约束,2,手工添加约束,手工添加约束就是用户自行选择对象并为其指定约束。,手工添加约束的操作步骤如下：,1,）单击,【,草图工具,】,工具条上的,【,约束,】,命令图标。,2,）选择被约束的草图对象，如图,(a),所示，这里选择直线和圆，此时弹出如图,(b),所示的,【,约束,】,对话框。,3,）在对话框中单击所需的几何约束类型按钮即可，这里单击,【,相切,】,按钮，结果如图,(c),所示。,34,几何约束,3,自动判断约束,使用,【,自动判断约束,】,可以控制,UG NX,可自动判断的约束并在曲线构造过程中应用这些约束。,该选项与创建对象一起使用，按住键盘上的,Alt,键可临时禁止自动判断约束。,如图,2,所示，光标附近的符号表示自动判断的约束。,35,几何约束,4,创建自动判断的约束,使用,【,创建自动判断的约束,】,可以在创建或编辑草图几何图形时，启用或禁用,【,自动判断约束,】,。,如果激活这个选项，在创建对象时，实际创建系统自动判断的约束；相反则不创建约束，如下图所示。,36,几何约束,5,显示所有约束,/,不显示约束,使用,【,显示所有约束,】,和,【,不显示约束,】,可在图形窗口中显示和隐藏约束符号。,这两个命令均为开关命令，但两者不能同时处于激活状态，如下图所示。,37,几何约束,6,显示,/,移除约束,使用,【,显示,/,移除约束,】,可以显示与所选草图几何体或整个草图相关的几何约束；,也可以移除指定的约束；,或在信息窗口中列出关于所有几何约束的信息。,38,几何约束,7,备选解,使用,【,备选解,】,可以针对尺寸约束和几何约束显示备选解，并选择一个结果，如下图所示。,39,几何约束,8,转换至,/,自参考对象,使用,【,转换至,/,自参考对象,】,可以将草图曲线（但不是点）或草图尺寸由活动对象转换为参考对象，或由参考对象转换回活动对象。,参考尺寸并不控制草图几何图形。默认情况下，用双点划线这种线型显示参考曲线。,40,尺寸约束,尺寸约束用于建立一个草图对象的尺寸（如一条线的长度、一个圆弧的半径等）或两个对象间的关系（如两点间的距离）。,41,尺寸约束,1.,尺寸约束类型,自动判断的尺寸：根据光标位置和选择的对象智能地推断尺寸约束类型。,水平：在两点间建立一平行于,XC,轴的尺寸约束。,竖直：在两点间建立一平行于,YC,轴的尺寸约束。,平行：在两点间建立一平行于两点连线的尺寸约束。平行尺寸是指两点间的最短距离。,垂直：建立从一线到一点的正交距离约束。,直径：建立一个圆或圆弧的直径约束。,半径：建立一个圆或圆弧的半径约束。,成角度：约束所选两条直线之间的夹角。,周长：约束所选草图轮廓曲线的总长度到一要求的值。周长约束允许选择的曲线类型为直线和圆弧。,42,尺寸约束,尺寸约束的操作步骤如下：,1,）选择,【,草图工具,】,工具条上的尺寸约束图标，或选择菜单,【,插入,】,【,尺寸,】,菜单下的相应尺寸约束类型；,2,）选择被约束的草图曲线。,3,）输入表达式的名称和表达式的值，如下图所示。,4,）按中键（,MB2,）确定。,43,尺寸约束,3,修改尺寸约束,1,）修改单个尺寸,在草图环境下，双击待修改的尺寸，然后在弹出的,【,尺寸,】,对话框中修改尺寸值即可。,2,）修改多个尺寸,草图环境下，双击某个尺寸，然后选择,【,尺寸,】,工具条左边的图标，将弹出如图,3,所示的对话框，在对话框中修改尺寸。,44,约束技巧与提示,1,建立约束的次序,1,）添加几何约束：固定一个特征点。,2,）按设计意图添加充分的几何约束。,3,）按设计意图添加少量尺寸约束（会频繁更改的尺寸）。,45,约束技巧与提示,2,约束状态,1,）欠约束状态,在约束创建过程中，系统对欠约束的曲线或点显示自由度箭头，并在提示栏显示“草图需要,N,个约束”，且默认情况下部分约束的曲线为栗色,。,2,）完全约束状态,当完全约束一个草图时，在约束创建过程中自由度箭头不会出现，并在提示栏显示“草图已完全约束”，且默认情况下几何图形更改为浅绿色。,3,）过约束状态,当对几何对象应用的约束超过了对其控制所需的约束时，几何对象就过约束了。在这种情况下，提示栏显示“草图包含过约束的几何体”，且与之相关的几何对象以及任何尺寸约束的颜色默认情况下都会变为红色。,46,约束技巧与提示,3,约束技巧,1,）一旦遇到过约束或发生冲突的约束状态，应该通过删除某些尺寸或约束的方法以解决问题。,2,）不要使用负值尺寸。在计算草图时，“草图生成器”仅使用尺寸的绝对值。,3,）尽量避免零值尺寸。用零值尺寸会导致相对其他曲线位置不明确的问题。零值尺寸在更改为非零尺寸时，会引起意外的结果。,4,）避免链式尺寸。尽可能尝试基于同一对象创建基准线尺寸。,5,）用直线而不是线性样条来模拟线性草图片段。尽管它们从几何角度看上去是相同的，但是直线和线性样条在草图计算时是不同的。,7.6,草图,操作,47,1,、编辑曲线,2,、编辑定义线串,3,、偏置曲线,4,、镜像曲线,48,使用,编辑曲线,命令可以编辑已生成的几何对象的参数，编辑对象一般为：直线、圆弧和圆、椭圆、样条。,编辑曲线,Edit Curve,49,1,3,2,编辑方式：,可以选择参数或拖动两种方式进行曲线编辑。,补弧和显示原先样条：,对圆弧进行补弧操作，编辑样条时是否显示原样条曲线。,编辑关联曲线：,设置关联曲线的编辑方式。,编辑圆弧：,设置圆弧的编辑方法。,1,2,3,4,4,50,51,52,使用,编辑定义线串,命令,可将对象（曲线、边和面）添加到定义特征的线串，或将其从该线串中移除,。,编辑定义线串,Edit Defining,添加该曲线,53,1,3,2,线串类型：,指定要编辑线串的类型。,过滤器：,使用过滤器进行线串选择。,参考特征：,显示编辑线串所关联的特征。,1,2,3,54,完成的特征,进入该草图,添加该轮廓,编辑后的特征,55,使用,偏置曲线,命令可以,对当前装配中的曲线链、投影曲线或者曲线/边进行偏置，并使用偏置约束来约束几何对象,。,偏置曲线,Offset Curve,56,1,3,2,要偏置的曲线：,选择要偏置的曲线或曲线链。应用“选择意图”规则。曲线链可以是开放的、封闭的或者一段开放一段封闭,。,偏置：,设置偏置的参数。,连续性和终点约束：,是否显示拐角和终点。,设置：,设置原曲线是否转换为参考和偏置曲线的阶次。,1,2,3,4,4,57,58,使用,镜像曲线,命令可以,通过指定的草图直线创建草图几何体的镜像副本,。,镜像曲线,Mirror Curve,59,1,3,2,镜像中心线：,指定镜像中心线。,要镜像的曲线：,指定一条或多条要镜像的草图曲线。草图生成器会自动为每条曲线分配一个镜像约束。,设置：,设置镜像中心线是否转换为参考线。,1,2,3,60,中心线,中心线,7.7,草图管理,61,1,、完成草图,2,、草图名,3,、定向视图到草图,4,、定向视图到模型,5,、重新附着,6,、创建定位尺寸,7,、评估草图,8,、更新模型,62,完成草图,通过,【,完成草图,】,命令可以退出草图环境并返回到使用草图生成器之前的应用模块或命令。,退出草图模块,63,使用,草图名称,命令可以重定义草图名称，可以改变激活的草图。,草图名称,Sketch Name,64,直接输入后按回车键。,65,使用,定向视图到草图,命令可以直接从草图平面的法线方向进行查看。,定向视图到草图,Orient View to Sketch,66,使用,定向视图到模型,命令,可将草图定向到启动草图生成器时应用的部件的视图,。,定向视图到模型,Orient View to Model,67,使用,重新附着,命令可以将,现有的草图移到另一个平面、平的面或轨迹上,。,重新附着,Reattach,68,1,3,2,类型：,指定要重新附着草图的平面类型。,草图平面：,确定如何定义附着平面。,草图方位：,定义重新附着草图平面的水平或垂直方向。,1,2,3,69,70,使用,定位尺寸,命令可以,按照与外部对象的相对位置来定位草图，在包含任何外部对象或抽取对象的尺寸/几何约束的草图中，不能创建定位尺寸,。,定位尺寸,Positioning Dimensions,定位尺寸,71,72,73,使用,延迟评估,命令,可将草图约束评估延迟到选择评估草图时才进行,。,延迟评估,Delay Evaluation,74,使用,评估草图,命令,可评估当前草图。只有延迟评估打开时，此选项才是活动的,。,评估草图,Evaluation Sketch,75,更新模型,当前草图如果已经被用于拉伸、旋转等特征，在改变尺寸约束后，拉伸、旋转后的特征并不会马上进行改变，需要单击此命令才能更改使用当前草图创建的其它特征。,
