AUTO CAD讲义第01章.ppt

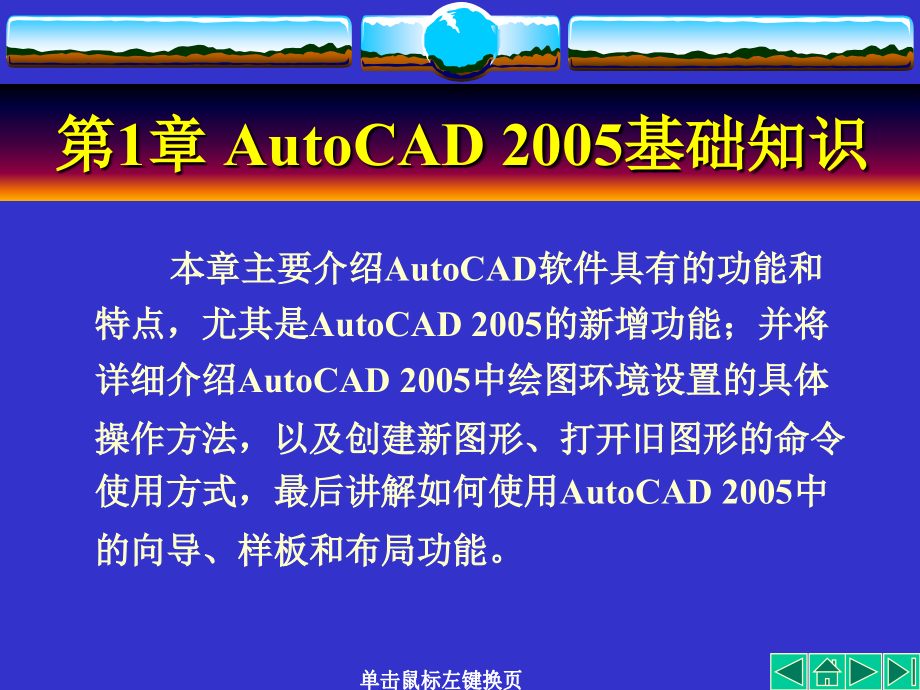

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击鼠标左键换页,计算机辅助设计,AUTOCAD2005,第,1,章,AutoCAD 2005,基础知识,本章主要介绍,AutoCAD,软件具有的功能和特点，尤其是,AutoCAD 2005,的新增功能；并将详细介绍,AutoCAD 2005,中绘图环境设置的具体操作方法，以及创建新图形、打开旧图形的命令使用方式，最后讲解如何使用,AutoCAD 2005,中的向导、样板和布局功能。,1.1 AutoCAD 2005,简介,1.2,绘图环境设置,1.3,创建新图形和打开旧图形,1.4,使用向导、样板和布局,1.1 AutoCAD 2005,简介,AutoCAD,是美国,AutoDesk,公司开发的通用,CAD,工作平台，可以用来创建、浏览、管理、输出和共享,2D,或,3D,设计图形。,AutoDesk,公司成立于,1982,年，在,20,多年的发展中，该公司不断丰富和完善,AutoCAD,系统，并连续推出了更新版本，使得,AutoCAD,在建筑、机械、测绘、电子、汽车、服装和造船等许多行业中得到广泛的应用，并成为市场占有率居世界首位的,CAD,系统工具，成为了当前工程师设计绘图的重要工具。,AutoCAD,软件主要具有如下特点。,1,完善的图形绘制和编辑功能,（,1,）可以绘制二维图形和三维实体图形。,（,2,）可以对三维实体进行自动消隐、润色和赋材质等操作，以生成真实感极强的渲染图形。,（,3,）具有强大的图形编辑功能，能方便地进行图形的修改、编辑操作。,（,4,）强大的尺寸整体标注和半自动标注功能。,2,开放的二次开发功能,（,1,）提供多种开发工具。,（,2,）直接访问、修改,AutoCAD,原有标准系统库函数和文件。,（,3,）对线型库、字体库、图案库以及菜单文件、对话框进行用户定制。,3,提供多种接口文件,具有较强的数据交换能力，提供,DWF,等数据信息交换方式。,4,支持多种交互设备,5,具有良好的用户界面和高级辅助功能,AutoCAD 2005,是,AutoDesk,公司推出的最新版本，不仅继承了先前版本的优点，而且强化了,Web,网络设计功能，界面更加友好，体系结构更为开放，在协作、数据共享以及管理上的改进尤为突出，其新增的功能有如下几项。,1,工作效率高,2,数据共享,3,完备的管理,1.1.1,基础界面,首次启动,AutoCAD 2005,的工作界面，屏幕布局如图,1-1,所示，一般由,6,个部分组成，其主要的功能如下。,1,窗口控制按钮,2,下拉菜单栏,3,浮动工具条,4,绘图区,5,命令提示窗口,6,状态栏,图,1-1 AutoCAD,2005,屏幕布局,1.1.2,工具条的布置,AutoCAD,的工具条也是按不同功能分类组合的，需要调用某一工具条时，选择“视图”“工具栏,”,命令，出现如图,1-2,所示工具栏设置对话框。选择工具条名称前的复选框，然后单击“关闭”按钮，则选中的工具条将全部出现在屏幕上。工具条可根据需要拖至屏幕的任何位置。,图,1-2,工具栏设置对话框,1.2,绘图环境设置,1.2.1,绘图单位设置,选择“格式”“单位,”,命令，系统将弹出如图,1-3,所示的对话框。用户可根据需要分别在“长度”和“角度”两个组合框内设定绘图的长度单位及其精度、角度单位及其精度。,图,1-3,图形单位设置对话框,1.2.2,绘图界限设置,选择“格式”“图形界限”命令，,AutoCAD,在命令提示窗口要求用户给定绘图左下角和右上角的坐标，用来设定图形限定范围（网点显示范围）的极限尺寸。,1.2.3,图层设置与管理,利用图层来管理图形是,AutoCAD,的一大特色。可以将图层理解为透明纸，图形的不同部分画在不同的透明纸上，最终将这些透明纸叠加在一起组成一张完整的图形。,创建新图时，缺省状态下只有一个名称为,0,的图层。该图层不能删除或更名，它含有与图形块有关的一些特殊变量。,图层包括名称、颜色、线型和线宽等基本项目，以及打开或关闭、冻结或解冻、锁定或解锁、打印样式和打印等管理工具。,使用,AutoCAD,图层来绘制和管理图形，可以实现以下功能。,（,1,）使图形清晰。,（,2,）便于绘图输出。,（,3,）便于编辑修改。,（,4,）节省存图空间。,通过“图层特性管理器”对话框可以从屏幕上直接设置与改变图层的状态和特性。,（,1,）新建图层。,（,2,）设定图层为当前层。,（,3,）删除图层。,（,4,）修改图层颜色。,（,5,）修改图层的线型。,（,6,）修改图层的线宽。,（,7,）修改图层的状态。,1.3,创建新图形和打开旧图形,1.3.1,建立新图形,1.3.2,打开旧图形,1.3.3,保存图形文件,1.3.4,口令保护与数字签名,1.4,使用向导、样板和布局,1.4.1,使用向导,1,使用向导建立绘图环境,（,1,）单位,（,2,）角度,（,3,）角度测量,（,4,）角度方向,（,5,）区域,2,使用向导进行布局的设置,通过,AutoCAD,提供的布局向导功能，用户可以很方便地设置和创建布局。选择“插入”“布局”“布局向导”或“工具”“向导”“创建布局,”,命令，系统弹出如图,1-19,所示的对话框。,图,1-19,布局创建向导,1.4.2,使用样板规范图形,在创建新图时，采用,AutoCAD,提供的样板图模式，可以将已进行标准设置的图形存储起来，作为绘制新图时的基础图形。采用样板可以减少用户设置绘图环境的工作量，并将一个单位内部的图形以一个模式统一起来，有利于相互之间的图形数据交换和交流。,下面以零件图的样板文件为例，介绍样板图形创建的主要步骤。,（,1,）设置绘图环境，包括层设置、文字样式和尺寸标注样式等。,（,2,）按国家标准绘出指定图幅的图框和标题栏等。,（,3,）将图形按,.,dwt,格式保存。,1.4.3,使用布局,1,模型空间和图纸空间,2,创建布局,
