CATIA三维立体标注.pps

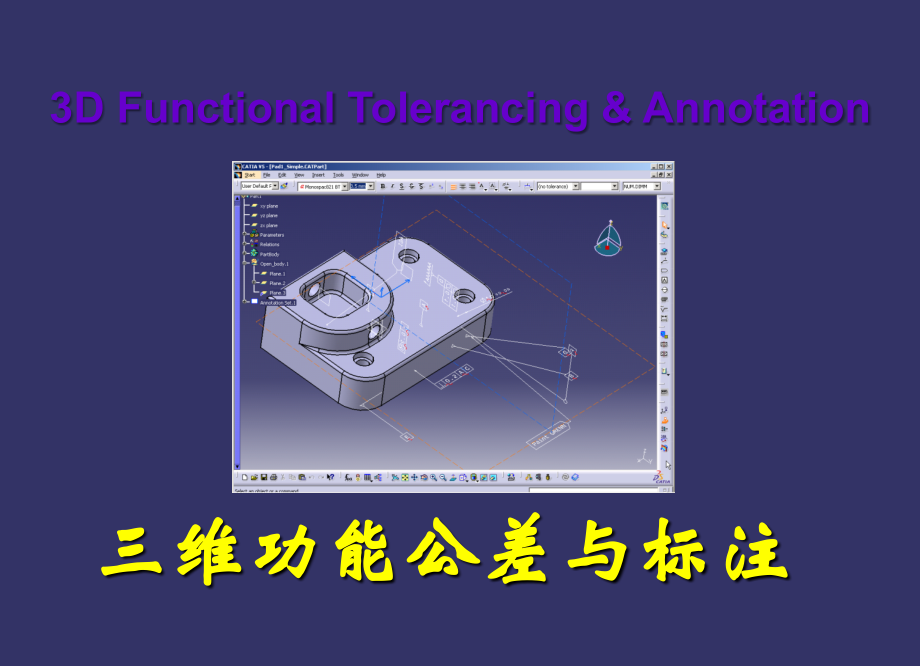

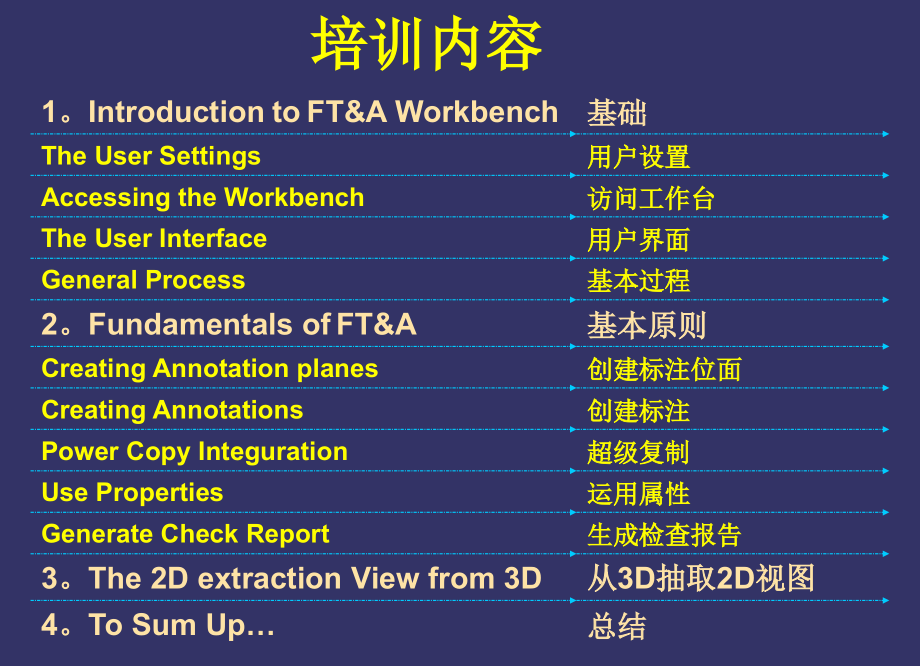

3D Functional,Tolerancing,&Annotation,三维功能公差与标注,1,。,Introduction,to,FT&A Workbench,基础,The User Settings,用户设置,Accessing the,Workbench,访问工作台,The User Interface,用户界面,General Process,基本过程,2,。,Fundamentals of,FT&A,基本原则,Creating Annotation planes,创建标注位面,Creating Annotations,创建标注,Power Copy Integuration,超级复制,Use Properties,运用属性,Generate Check Report,生成检查报告,3,。,The 2D extraction,View,from 3D,从,3D,抽取,2D,视图,4,。,To Sum Up,总结,培训内容,基本环境,The User Settings,用户设置,Accessing the Workbench,访问工作台,The User Interface,用户界面,General Process,常规步骤,The User Settings,用户设置,之,公差部分,Tools/Options/Mechanical Design/Functional,Tolerancing,and Annotation/,Tolerancing,是否创建注释对象属性,确定公差标准：,(ANSI ISO JIS),允许非名义公差,允许非名义尺寸,确定标注引导符是否垂直于被标注的几何元素,旋转角度（文字，框架和引导线）,自动捕捉角度,The User Settings,用户设置,之,显示部分,Tools/Options/Mechanical Design/Functional,Tolerancing,and Annotation/Display,在配置树和几何里,以一条红色波浪线,代表非名义标注。,当前视图轴显示：,是否可缩放；,当前视图中的轮廓,是否可见。,The User Settings,用户设置,之,操纵部分,Tools/Options/Mechanical Design/Functional,Tolerancing,and Annotation/Manipulators,在创建和修改期间，,能否：,修正延长线,修正,Bl,anking,前插入文本,后插入文本,只移动数值,只移动尺寸线,只移动尺寸线从动部分,操纵尺寸值,操纵器是否可以缩放,The User Settings,用户设置,之,尺寸部分,Tools/Options/Mechanical Design/Functional,Tolerancing,and Annotation/Dimension,鼠标定位,尺寸排列到另外一个尺寸自动终止,移动几何时，尺寸和几何之间的距离相同。,尺寸和几何之间的却省距离,基于圆还是圆心创建尺寸,whether the dimension will be snapped on the grid and/or the dimension value will be located at its default position between symbols(it will work only if the cursor is between the symbols)or not,.,whether only a dimension sub-part(text,line,etc.)will be moved or not.,访问,FT&A,工作台,(1/3),进入空间标注工作台，,相应的工具条就自动出现：,Annotations,标注工具条,Free Rotation,自由旋转,Reporting,生成报告,Views,视图定义,过滤选择器,只对空间标注工作台有效，,对装配标注工作台和工艺标注工作台无效,参考元素,可视化工具条,Note Object Attribute,只对装配标注工作台有效，,对空间标注工作台和,工艺标注工作台无效,Camera,照相机,访问,FT&A,工作台,(,2,/3),访问,FT&A,工作台,(3/3),Style,Dimension Properties,文字属性,位置和原点,尺寸数值显示,尺寸公差显示,用户界面,(1/3),FT&A,环境,用户界面,(,2,/3),装配环境,用户界面,(,3,/3),DPM,环境,General Process,常规步骤,Part Design,零件设计,1,在,FT&A,中，,创建,3D,标注,2,使用二维绘图工作台，,生成带,3D,标注的二维图纸,3,Fundamentals of FT&A,三维标注基本原则,Creating Annotation Planes,创建标注位面,Creating Annotations,创建标注,Properties,属性,Generate Check Report,生成检查报告,创建标注位面,(1/8),正视图（,Front View,）,这个特定的标注平面的用来管理,3D,标注,:,定位在平行于标注平面的平面上。,所做的标注位于或附着在这个平面上,.,可以通过平面或平面型曲面或几何体的平面型表面来创建。,位面也为生成嵌入的,2D,正视图,/,投影视图所用。在创成式二维绘图工作台，可以抽取,3D,零件和,3D,标注。,投影视图,/,标注位面,创建标注位面,(2/8),正视图（,Front,View,）,投影视图由蓝色的轴表示，在配置树上标示为“正视视图（,Front View,）,”,Front,View,正视视图,创建标注位面,(3/8),截面视图（,Section View,）,这个特定的标注平面用来管理,3D,标注,:,定位在平行于标注平面的平面上。,所做的标注位于或附着在这个平面上,.,可以通过平面或平面型曲面或几何体的平面型表面来创建。,位面也为生成嵌入的,2D,正视图,/,投影视图所用。在创成式二维绘图工作台，可以抽取,3D,零件和,3D,标注。,Section View,/Annotation Plane,创建标注位面,(4/8),Section,View,投影视图由绿色的轴表示，在配置树上标示为“截面视图（,Section View,）,”,截面视图,创建标注位面,(5/8),剖面（,Section Cut,）,这个特定的标注平面用来管理,3D,标注,:,所做的标注位于或附着在标注平面上,.,可以通过平面或平面型曲面或几何体的平面型表面来创建。,位面也为生成嵌入的,2D,正视图,/,投影视图所用。在创成式二维绘图工作台，可以抽取,3D,零件和,3D,标注。,剖面,/,标注平面,创建标注位面,(6/8),剖面（,Section Cut,）,投影视图由黄色的轴表示，在配置树上标示为“剖面（,Section Cut,）,”,剖面,创建标注位面,(7/8),标注平面的属性编辑：,重新命名标注平面和隐藏它的框架。,在配置树上选择一个视图，右键选择“,属性,”命令；,对话框出现；,点击“视图（,View,）”菜单。,创建标注位面,(8/8),标注平面的属性编辑：,重新命名标注平面,隐藏框架,创建标注,(1/16),创建关联,3D,公差的规范,:,消除对二维工程图纸的依赖,;,个别的或在装配前后关系中标注零件和装配,;,几乎提供了当前大多数所使用的公差和标注类型,;,通过,Cut,Copy,Paste,Drag&Drop,快速修改,3D,标注,.,Tolerancing,Advisor,公差顾问,Text with Leader,引导文本,Flag Note with Leader,引导标记注解,Datum Feature,数据特征,Datum Target,数据目标,Geometrical Tolerance,几何公差,Roughness,粗糙度,Dimensions,尺寸,Automatic Default Annotation,自动缺省标注,Note Object Attribute,纪录对象属性,创建标注,(2/16),Tolerancing,Advisor,(,公差顾问,),(1/2),这个功能根据几何元素或现有的标注创建,:,名义标注和非名义,(,文本,粗造度,标记注解,),资料,资料对象,资料体系,选择一个面或一组面并激活公差顾问图标,.,名义公差顾问对话框出现,点击,Tolerancing,Advisor,图标,1,2,在点选公差顾问图标之前,如果没有选择一个面和一组表面,对话框不包括命令,.,这是一个可修改对话框,包含了所有名义标注,.,创建标注,(3/16),Tolerancing,Advisor,(,公差顾问,),(2/2),选择一个名义标注,相应的对话框出现,3,4,公差顾问,Proposal of applicable tolerance types regarding the selected surfaces,Proposal of tolerance options when applicable,Tolerancing,rules verification Help for an error-free,tolerancing,Automatic support of annotation syntax,GUARANTEE of semantic and syntactic validity of the,tolerancing,through the part/assembly life cycle.,创建标注,(4/16),Text with Leader,(,引导文本,),(1/2),这个功能创建带引导线的文本,.,选择一个表面或一组表面定义引导线箭头的位置,并激活引导文本,.,弹出写文本对话框,点击,Text with Leader,图标,1,3,2,引导线与选择的表面关联,创建标注,(5/16),Text with Leader,(,引导文本,),(2/2),文本被分配到一个宽度无限制的文本框架内,.,可以拖拽箭头的端点来调整文本位置,.,可以拖拽箭头水平移动文字到标注平面内的,任何,地方,如果激活的视图无效,出现警告信息,.,标注平面内的标注将垂直于所选择的表面方式显示,.,通过文本属性工具条,可以设置文本尺寸,/,颜色等属性,.,也可以依照网格定位文字标注,创建标注,(6/16),Flag Note with Leader,(,引导标记注解,),(,1/2),此功能添加超链接到文档,.,选择一个表面或一组表面定义引导线箭头的位置,激活引导标记注解,.,选择要表述超链接的对象,管理超链接对话框弹出,.,输入超链接名字,输入,URL,路径,然后按,OK.,或者点浏览选择路径,.,点选,Flag Note with Leader,图标,1,2,如果激活视图不合适,也出现报警,.,创建标注,(7/16),Flag Note with Leader,(,引导标记注解,),(2/2),能够添加超级链节到文档,在各种场合使用它们,.,例如,PowerPoint,Excel,电子表格,企业内网,HTML,主页等等,.,可以添加多个链接,.,使用属性文字命令来编辑注释,选择一个链接,”,Go To,”,既可编辑浏览文本文件,.,创建标注,(8/16),Datum Feature,(,数据特征,),(1/1),此功能创建附与表面的,Datum Feature,选择附属表面,点击,Datum Feature,图标,对话框弹出,点击,Datum Feature,图标,1,3,2,如果激活视图不合适,也出现报警,.,可以拖拽移动位置,通过文本属性工具条,可以设置文本尺寸,/,颜色等属性,.,创建标注,(9/16),Datum Target,(,数据目标,),(,1/1,),此功能创建,Datum Target,.,选择附属表面,点击,Datum,Target,图标,Datum Target,修改对话框弹出,.,左边填写名字,右边填写长度,如果是圆型表面,可以使用直径图标,.,点击,Datum Feature,图标,1,2,3,如果激活视图不合适,也出现报警,可以拖拽移动位置,通过文本属性工具条,可以设置文本尺寸,/,颜色等属性,.,创建标注,(10/16),Geometrical Tolerance,(,几何公差,),(1/2),此功能在任意元素上创建几何公差,.,选择一个表面并点击几何公差图标,.,对话框弹出,点击,Geometrical Tolerance,图标,1,2,规格由表格内的符号来定义,资料要素包括空输入区域和公差特征修饰符,公差值包括可选择直径区域,空输入区域和公差特征修饰符,创建标注,(11/16),Geometrical Tolerance,(,几何公差,),(2/2),3,几何公差符创建在标注平面上,如果激活视图不合适,报警,通过文本属性工具条,可以设置文本尺寸,/,颜色等属性,可以拖拽移动位置,创建标注,(12/16),Roughness,(,粗糙度,),(1/2),此功能创建,粗糙度符号标注,.,选择一个或一组表面并点击,粗糙度图标,.,点击,Roughness,图标,1,弹出,粗糙度定义对话框,2,3,粗糙度,符,号被创建,可以拖拽移动位置,创建标注,(13/16),Roughness,(,粗糙度,),(2/2),粗糙度,选择,粗糙度,类型,选择,粗糙度,模式,接触,粗糙度,创建标注,(14/16),Dimensions,（维尺寸）,(1/1),此功能创建尺寸标注,.,点击,Dimensions,图标,1,选择要创建尺寸的元素（特征，表面。）,2,3,尺寸被创建了,4,可以右键改变公差属性，,其中可增加公差值。,可以拖拽移动位置,创建标注,(15/16),Automatic Default Annotation,（自动缺省标注）,(1/1),此功能可根据缺省的公差和标注运用于一组表面。,手动选择：根据用户选择将缺省标注运用到一组表面；,自动选择：缺省标注运用于所有设定类型或特性的表面。,1,2,3,4,选择,Insert-Annotations-Default Annotation menu,选择标注如下：,对话框弹出，选择手动或自动。,按,OK,键后，,标注就运用在零件的所有表面上了。,创建标注,(16/16),Note Object Attribute,（记录对象属性）,(1/1),此功能创建自用户定义标注类型：,类型和表示法定义（表示法可以符号表示）；,储备在一个库里面（公司标准）；,通过库的容量来示例；,可以通过类型来过滤；,子名（,Instance),编辑：,注释定义,超级链接定义,3,2,1,Power Copy,Integration(,超级拷贝集成,),(1/,2,),此功能管理超级拷贝几何特征,+,公差,&,标注特征,几何和,3D,标注；,公差参数修改：,公差数值,公差带,资料标签（,Datum label,）,资料参考框架（,Datum reference frame,）,公差配置,仅仅,3D,标注,几何连接,1,3,2,4,5,Power Copy Integration,（超级拷贝）,(,2,/,2,),属性修改,(1/19),Easy modification of associative 3D tolerance specifications,修改关联,3D,公差的规格,Marking Non-Semantic Annotations,标记非名义公差,Free Rotation,自由旋转,Text Properties,文本属性,Use Default Properties,使用缺省属性,Copy Object Format,拷贝目标格式,Dimensions Properties,尺寸属性,Grouping Annotations,编组标注,Other Properties,其他属性,Enable/Disable annotation sets by list,Enable/Disable 3D Annotations Queries,Filters,过滤器,Mirror Annotations,镜像标注,Clipping Plane,视图平面裁剪,Control of Leader Orientation,引导方位控制,Geometry Connection Management,几何连接管理,Enovia Integration,与,ENOVIA,集成,属性修改,(2/19),Marking non-semantic annotations,（标记非名义标注）,(1/1),此功能在非名义标注下标记波浪符号。,这个功能通过,Setting,激活,。,属性修改,(3/19),Free Rotation,（自由转动）,(1/1),此功能转动文本元素（包括：文字，框架和引导线）,选择要旋转的框架，激活,Free Rotation,图标并拖拽角点。,可以预先设置旋转角度：,Tools/Options/Mechanical Design/,Tolerancing,如果,Automatic snapping,被激活,角度随拖动而定。,属性,(4/19),Text Properties,（文本属性）,(1/2),修改框架文本的属性,:,右键（,MB3,），选择,Properties,菜单,:,属性,(5/19),Text Properties,（文本属性）,(2/2),通过文本属性工具条修改属性。,编辑插入特殊符号,修改定位点位置,选择各种框架类型,文本对齐方式,修改文本的字体风格和大小尺寸。,属性,(6/19),Use Default Properties,（利用缺省属性）,(1/1),设置框架图形为缺省属性。,定义缺省属性，右键选择,Set as default,选项,每当要用相同的属性创建文本标注，点取,Only User Default Properties,图标，,然后创建新的标注,属性,(7/19),Copy Object Format,（属性刷）,(1/1),将一个存在的文本标注的图形属性运用于另外标注。,2,首先,选择要修改的标注,结果：,两者的图形属性变得一致,1,3,其次，,激活属性刷图标,并选择参考对象,属性,(8/19),Dimensions Properties,（维尺寸）,(1/1),通过工具条修改维尺寸属性。,尺寸线定义,修改公差标示模式,公差值,数值显示描述（取决于所选择的特征或表面组）,投影尺寸；,元素上的强加尺寸；,视图中的强加水平尺寸；,视图中的竖强加尺寸；,真实长度尺寸。,这些选项只有在维尺寸图标,被激活和要创建新尺寸时可用,精度,属性,(9/19),Grouping annotations,（成组标注）,(1/1),可以将要创建的标注附属到一个存在的标注上。如果需要可以将多个标注聚集成一个组。,首先,激活要创建的标注的图标，以将新的元素列入清单。,然后,选择要附属的（也就是要列入清单的）标注。,点击,OK,确认新标注的创建,两个标注即被成组,.,可以拖拽选择组到指定的位置。,可以使用右键菜单编辑属性。,属性,(10/19),Others,（其他）,(1/1),使用右键弹出菜单，还有一些另外的属性。,添加引导线,标注类型,创建位置链接（标注和几何之间或两个标注之间）并可以检查链接状态,可以迁移存在的,3D,标注到另外的标注平面。,还能迁移一个标注到另一个视图。,删除引导线,修改引导线末端符号,添加,/,删除 断点,属性,(11/19),Enable/Disable annotation sets by list(1/2),Ability to select by list the annotation sets to be displayed or not in the CATIA session,激活,Enable/Disable annotation sets by list,图标,1,对话框弹出，选择必须废除的组。然后点击,OK.,2,属性,(12/19),Enable/Disable annotation sets by list(2/2),在,CATIA,会话期间所有标注被隐藏,.,在导航树上夜没有标注显示。,3,所有标注被隐藏起来。,按照统一方式，已经隐藏的标注也可以显示出来。,属性,(13/19),Enable/Disable 3D annotations Queries(1/1),图标是缺省激活。,当在,3D,零件或装配或导航树上采摘标注时，在,3D,空间的相关几何特征呈现高亮。,当采摘几何时，在,3D,空间和导航树上里的,3D,标注呈现高亮。,图标是缺省激活的,当在几何或导航树上采摘标注时，所有的实体呈高亮状态,属性,(14/19),Filters,（过滤器）,(1/1),可以过滤以仅仅显示某些对象。,可以过滤显示,3D,视图里的标注：,1,。按类型（非名义）；,2,。按子类型,(,文本,资料,资料目标,几何公差,),；,3,。按特征或几何元素；,4,。按标注平面；,5,。缺省过滤：所有标注都显示。,在结果窗口，可以看到应用过滤的暗示结果。,特别提示：,FT&A,对象可以按类型和属性使用编辑,+,搜索功能来实现。,属性,(15/19),Mirror Annotations,（镜像标注）,(1/1),此功能相对于屏幕视图镜像翻转标注。,选择要被镜像的标注,1,3,标注被镜像,点击,Mirror Annotations,图标,2,属性,(16/19),Clipping Plane,（裁切平面）,(1/1),此功能利用标注平面剪切零件。,点击,Clipping Plane,图标,2,1,3,零件被裁切,标注平面,属性,(17/19),Control of Leader orientation,（引导线方向控制）,(1/1),此功能管理引导线的方位。,缺省方向由,Settings,来定义。,3,属性,(18/19),Geometry Connection Management,（几何连接管理）,(1/1),此功能允许：,添加,/,删除,/,替换组件或几何；,管理修改的冲突,有效性检查,;,重新命名,.,MB3,属性,(19/19),ENOVIA Integration,(ENOVIA,集成,),(1/1),保存,FT&A,数据在,ENOVIA,中,.,附属到产品结构各个层的所有标注被个别的储存在数据库中。,这些标注以及它们到零件的链接都可以在,ENOVIA,应用中浏览。,一经请求，可以从,ENOVIA,应用中加载功能公差,&,标注的数据。,生成检查报告,Report,customization,and Report,(,报告定制和报告,),为了生成检查报告，可以做不同的设置：,需要根据公差标准来提取一组规则，以对每个数据和公差规范进行检查。,激活此图标。生成检查报告,在库中组织报告数据结果的选项,报告中是否包括帮助信息,可用的输出格式和目录,To include only information about the features for which the checks are valid,invalid or both,The 2D extraction,（二维抽取）,根据创建的零件从标注平面抽取,2D,视图。,View from 3D,(,从,3D,空间抽取视图）,抽取,3D,视图,(1/2),在二维绘图图纸能够抽取,3D,视图（包括几何和标注）,创成绘图工作台,FT&A,工作台,标注已经在视图间传送,抽取,3D,视图,(2/2),创成式绘图工作台,View,from 3D,总结,学习了本课程,:,你能够快速添加,3D,标注到,3D,模型；,你知道了怎样容易的管理标注视图；,怎样创建不同类型的,3D,标注；,怎样从,3D,中抽取,3D,视图；,怎样管理和修改,3D,标注。,
