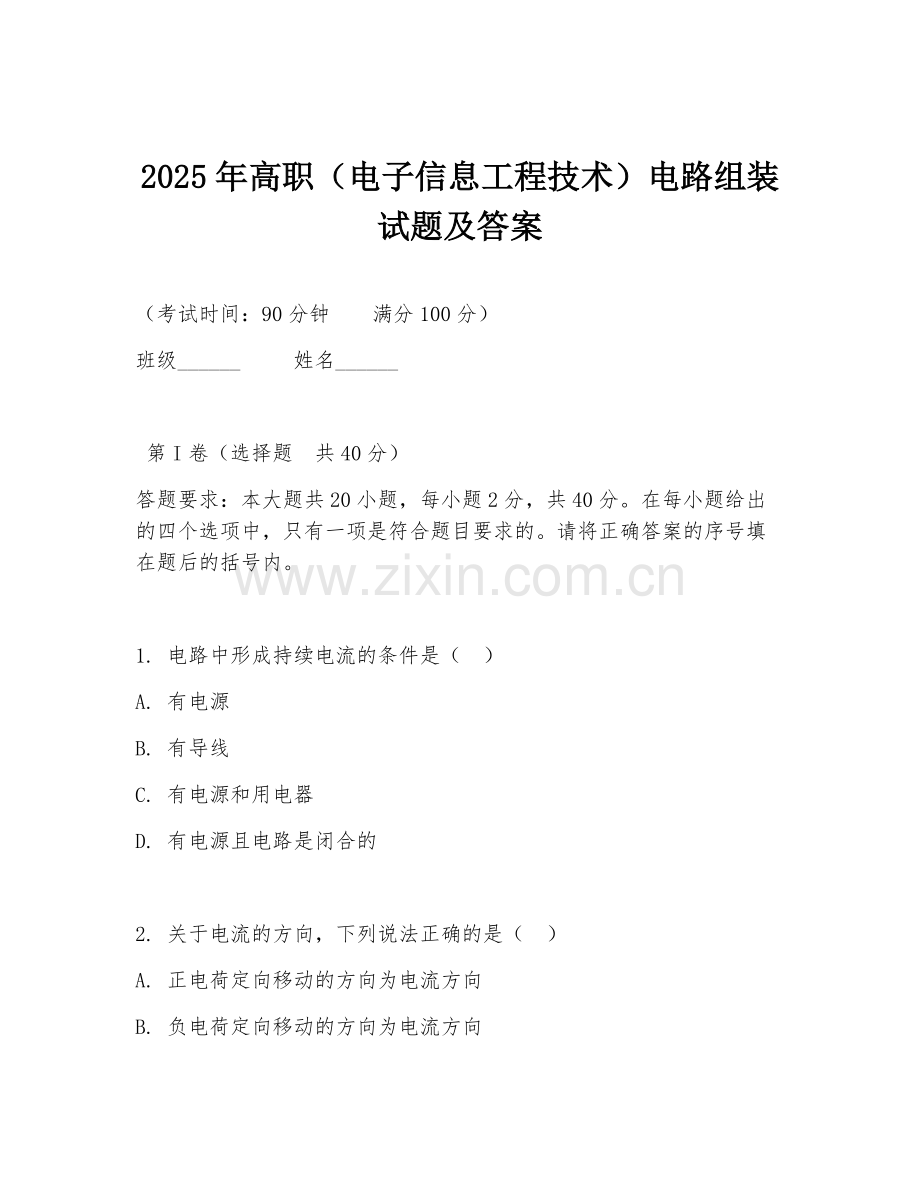

2025年高职（电子信息工程技术）电路组装试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本大题共20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 电路中形成持续电流的条件是（ ）
A. 有电源
B. 有导线
C. 有电源和用电器
D. 有电源且电路是闭合的

2. 关于电流的方向，下列说法正确的是（ ）
A. 正电荷定向移动的方向为电流方向
B. 负电荷定向移动的方向为电流方向
C. 电子定向移动的方向为电流方向
D. 电流方向是固定不变的

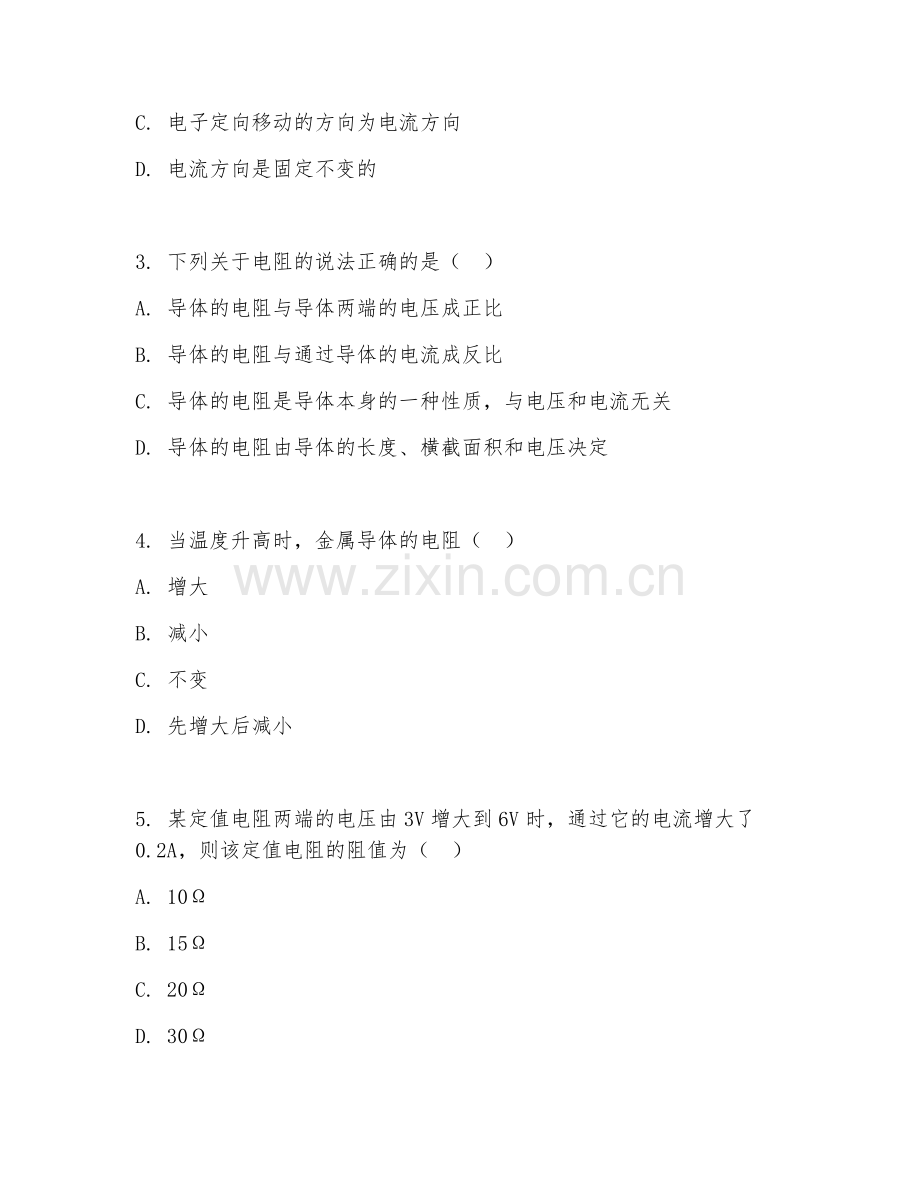

3. 下列关于电阻的说法正确的是（ ）
A. 导体的电阻与导体两端的电压成正比
B. 导体的电阻与通过导体的电流成反比
C. 导体的电阻是导体本身的一种性质，与电压和电流无关
D. 导体的电阻由导体的长度、横截面积和电压决定

4. 当温度升高时，金属导体的电阻（ ）
A. 增大
B. 减小
C. 不变
D. 先增大后减小

5. 某定值电阻两端的电压由3V增大到6V时，通过它的电流增大了0.2A，则该定值电阻的阻值为（ ）
A. 10Ω
B. 15Ω
C. 20Ω
D. 30Ω

6. 下列电路图中，能正确测量通过灯L1电流的是（ ）

7. 串联电路中，电阻R1 = 20Ω，R2 = 30Ω，它们两端的电压之比U1∶U2为（ ）
A. 2∶3
B. 3∶2
C. 1∶1
D. 1∶2

8. 并联电路中，电阻R1 = 10Ω，R2 = 20Ω，通过它们的电流之比I1∶I2为（ ）
A. 2∶1
B. 1∶2
C. 1∶1
D. 1∶3

9. 家庭电路中，空气开关“跳闸”的原因可能是（ ）
A. 用电器的总功率过大
B. 电路中发生了短路
C. 电路中某用电器断路
D. A和B都有可能

10. 下列用电器中，利用电流热效应工作的是（ ）
A. 电视机
B. 电风扇
C. 电熨斗
D. 电冰箱

11. 关于保险丝，下列说法正确的是（ ）
A. 保险丝越粗越保险
B. 保险丝越细越保险
C. 保险丝的额定电流应等于或略大于电路中正常工作时的最大电流
D. 保险丝的额定电流应小于电路中正常工作时的最大电流

12. 下列关于安全用电的说法正确的是（ ）
A. 可以用湿手触摸开关
B. 有人触电时应立即切断电源
C. 可以在电线上晾晒衣服
D. 用电器的金属外壳可以不接地

13. 滑动变阻器是通过改变接入电路中电阻丝的（ ）来改变电阻的。
A. 长度
B. 横截面积
C. 材料
D. 温度

14. 如图所示，当滑片P向右移动时，滑动变阻器接入电路的电阻变大的是（ ）

15. 如图所示的电路中，电源电压不变，闭合开关S，当滑片P向右移动时，电流表和电压表的示数变化情况是（ ）
A. 电流表A示数变大，电压表V1示数变大，电压表V2示数变小
B. 电流表A示数变小，电压表V1示数变小，电压表V2示数变大
C. 电流表A示数变大，电压表V1示数变小，电压表V2示数变大
D. 电流表A示数变小，电压表V1示数变大，电压表V2示数变小

16. 如图所示的电路中，电源电压为6V，R1 = 10Ω，R2 = 20Ω，闭合开关S，电流表的示数为（ ）
A. 0.2A
B. 0.3A
C. 0.4A
D. 0.6A

17. 如图所示的电路中，电源电压不变，闭合开关S，两灯均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A. 灯L1短路
B. 灯L2短路
C. 灯L1断路
D. 灯L2断路

18. 如图所示的电路中，电源电压为3V，当开关S闭合时，电压表的示数为3V，出现这一现象的原因可能是（ ）
A. 灯L1短路
B. 灯L2短路
C. 灯L1断路
D. 灯L2断路

19. 如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动时，下列说法正确的是（ ）
A. 电流表的示数变大，电压表的示数变大
B. 电流表的示数变大，电压表的示数变小
C. 电流表的示数变小，电压表的示数变大
D. 电流表的示数变小，电压表的示数变小

20. 如图所示的电路中，电源电压不变，闭合开关S，当滑片P在某一位置时，电压表的示数为4V，电流表的示数为0.4A；当滑片P在另一位置时，电压表的示数为2V，电流表的示数为0.6A，则定值电阻R0的值为（ ）
A. 5Ω
B. 10Ω
C. 15Ω
D. 20Ω

第II卷（非选择题 共60分）
答题要求：请将答案写在相应的位置上，解答应写出必要的文字说明、推理过程或演算步骤。

填空题（共12分）
答题要求：本大题共6小题，每空1分，共12分。把答案填在题中的横线上。

21. 电路是由______、______、______和______组成的。

22. 大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的______、______和______，还跟______有关。

23. 串联电路中，总电阻等于各串联电阻______，即R = R1 + R2 +... + Rn；并联电路中，总电阻的倒数等于各并联电阻______，即1/R = 1/R1 + 1/R2 +... + 1/Rn。

24. 家庭电路的电压是______V，对人体安全的电压是不高于______V。

25. 如图所示，当开关S闭合时，灯泡L1和L2______联，电流表测量的是通过______的电流。

26. 如图所示，电阻R1 = 10Ω，R2 = 20Ω，它们串联在电路中，电源电压为6V，则通过R1的电流为______A，R2两端的电压为______V。

解答题（共18分）
答题要求：本大题共3小题，第27、28小题各6分，第29小题6分。解答应写出必要的文字说明、推理过程或演算步骤。

27. 如图所示，电源电压为6V，电阻R = 10Ω，求通过电阻R的电流I。

28. 如图所示的电路中，电阻R1 = 20Ω，R2 = 30Ω，电源电压为12V，求：
（1）电路中的总电阻R；
（2）通过电阻R1的电流I1。

29. 如图所示，电源电压不变，电阻R1 = 10Ω，R2 = 20Ω，当开关S1闭合、S2断开时，电流表的示数为0.3A。求：
（1）电源电压U；
（2）当开关S1、S2都闭合时，电流表的示数I。

实验探究题（共16分）
答题要求：本大题共2小题。第30小题8分，第31小题8分。请根据题目要求，完成相应的实验探究。

30. 小明同学在“探究电流与电阻的关系”实验中，设计了如图所示的电路。
（1）请用笔画线代替导线，将图中的实物电路连接完整，要求滑动变阻器滑片P向右移动时，电流表示数变小。（2分）
（2）连接电路时，开关应______，滑动变阻器的滑片P应置于______端。（2分）
（3）实验中，小明多次改变电阻R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记录电流表的示数。这样做的目的是______。（2分）
（4）小明根据实验数据绘制了如图所示的I - R图像，由图像可以得出的结论是______。（2分）

31. 小红同学在“探究串联电路电压的规律”实验中，设计了如图所示的电路。
（1）请用笔画线代替导线，将图中的实物电路连接完整。（2分）
（2）连接电路时，开关应______，滑动变阻器的滑片P应置于______端。（2分）
（3）实验中，小红分别测量了AB、BC、AC两端的电压，记录的数据如下表所示。
|测量位置|AB|BC|AC|
|----|----|----|----|
|电压/V|2.4|1.8|4.2|
分析表中数据，你能得出的结论是______。（2分）
（4）为了使结论更具有普遍性，你认为还应该怎么做？（2分）

综合应用题（共14分）
答题要求：本大题共2小题。第32小题6分，第33小题8分。请根据题目要求，综合运用所学知识进行解答。

32. 如图所示，电源电压为12V，灯泡L标有“12V 6W”字样，滑动变阻器R的最大阻值为24Ω。当开关S闭合，滑片P滑到最左端时，灯泡L正常发光。求：
（1）灯泡L的电阻RL；
（2）当滑片P滑到最右端时，灯泡L的实际功率PL。

33. 如图所示的电路中，电源电压不变，R1 = 10Ω，R2 = 20Ω，滑动变阻器R的最大阻值为30Ω。当开关S闭合，滑片P在a端时，电流表的示数为0.6A。求：
（1）电源电压U；
（2）当滑片P在b端时，电流表的示数I；
（3）当滑片P在某一位置时，电压表的示数为3V，此时滑动变阻器接入电路的电阻R滑。

答案：
1. D
2. A
3. C
4. A
5. B
6. 略
7. A
8. A
9. D
10. C
11. C
12. B
13. A
14. 略
15. B
16. B
17. D
18. C
19. A
20. B
21. 电源、用电器、开关、导线
22. 材料、长度、横截面积、温度
23. 之和、倒数之和
24. 220、36
25. 并、L1
26. 0.2、4
27. I = U/R = 6V/10Ω = 0.6A
28. （1）R = R1R2/(R1 + R2) = 20Ω×30Ω/(20Ω + 30Ω) = 12Ω
（2）I1 = U/R1 = 12V/20Ω = 0.6A
29. （1）U = I1R1 = 0.3A×10Ω = 3V
（2）I = U/(R1R2/(R1 + R2)) = 3V/(10Ω×20Ω/(10Ω + 20Ω)) = 0.9A
30. （1）略
（2）断开、最大阻值
（3）探究电流与电阻的关系
（4）在电压一定时，通过导体的电流与导体的电阻成反比
31. （1）略
（2）断开、最大阻值
（3）串联电路两端的总电压等于各部分电路两端电压之和
（4）换用不同规格的灯泡或电阻，多次测量
32. （1）RL = U²/P = (12V)²/6W = 24Ω
（2）I = U/(RL + R) = 12V/(24Ω + 24Ω) = 0.25A
PL = I²RL = (0.25A)²×24Ω = 1.5W
33. （1）U = I(R1 + R2) = 0.6A×(10Ω + 20Ω) = 18V
（2）I = U/(R1 + R2 + R) = 18V/(10Ω + 20Ω + 30Ω) = 0.3A
（3）I滑 = (U - U滑)/R1 = (18V - 3V)/10Ω = 1.5A
R滑 = U滑/I滑 = 3V/1.5A = 2Ω
