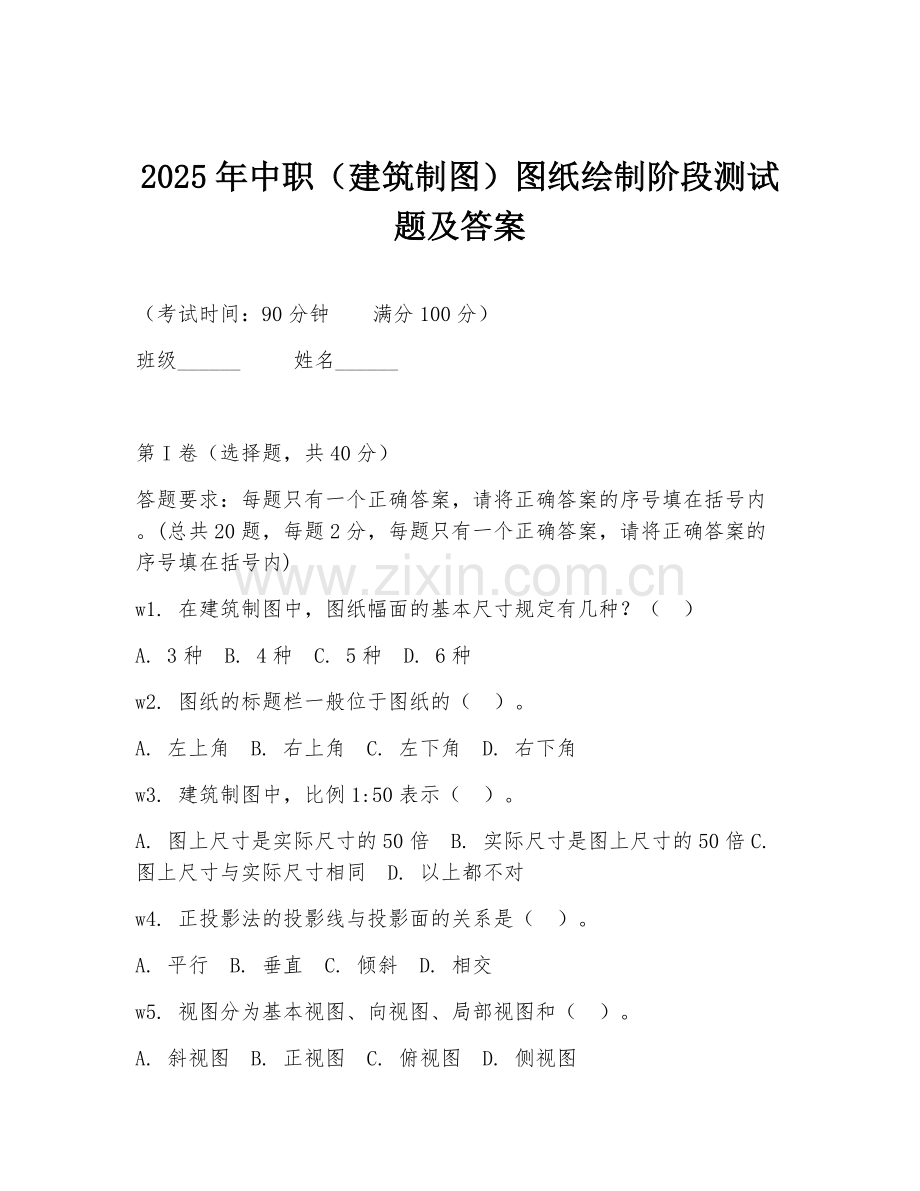

2025年中职（建筑制图）图纸绘制阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分，每题只有一个正确答案，请将正确答案的序号填在括号内)
w1. 在建筑制图中，图纸幅面的基本尺寸规定有几种？（ ）
A. 3种 B. 4种 C. 5种 D. 6种
w2. 图纸的标题栏一般位于图纸的（ ）。
A. 左上角 B. 右上角 C. 左下角 D. 右下角
w3. 建筑制图中，比例1:50表示（ ）。
A. 图上尺寸是实际尺寸的50倍 B. 实际尺寸是图上尺寸的50倍C. 图上尺寸与实际尺寸相同 D. 以上都不对
w4. 正投影法的投影线与投影面的关系是（ ）。
A. 平行 B. 垂直 C. 倾斜 D. 相交
w5. 视图分为基本视图、向视图、局部视图和（ ）。
A. 斜视图 B. 正视图 C. 俯视图 D. 侧视图

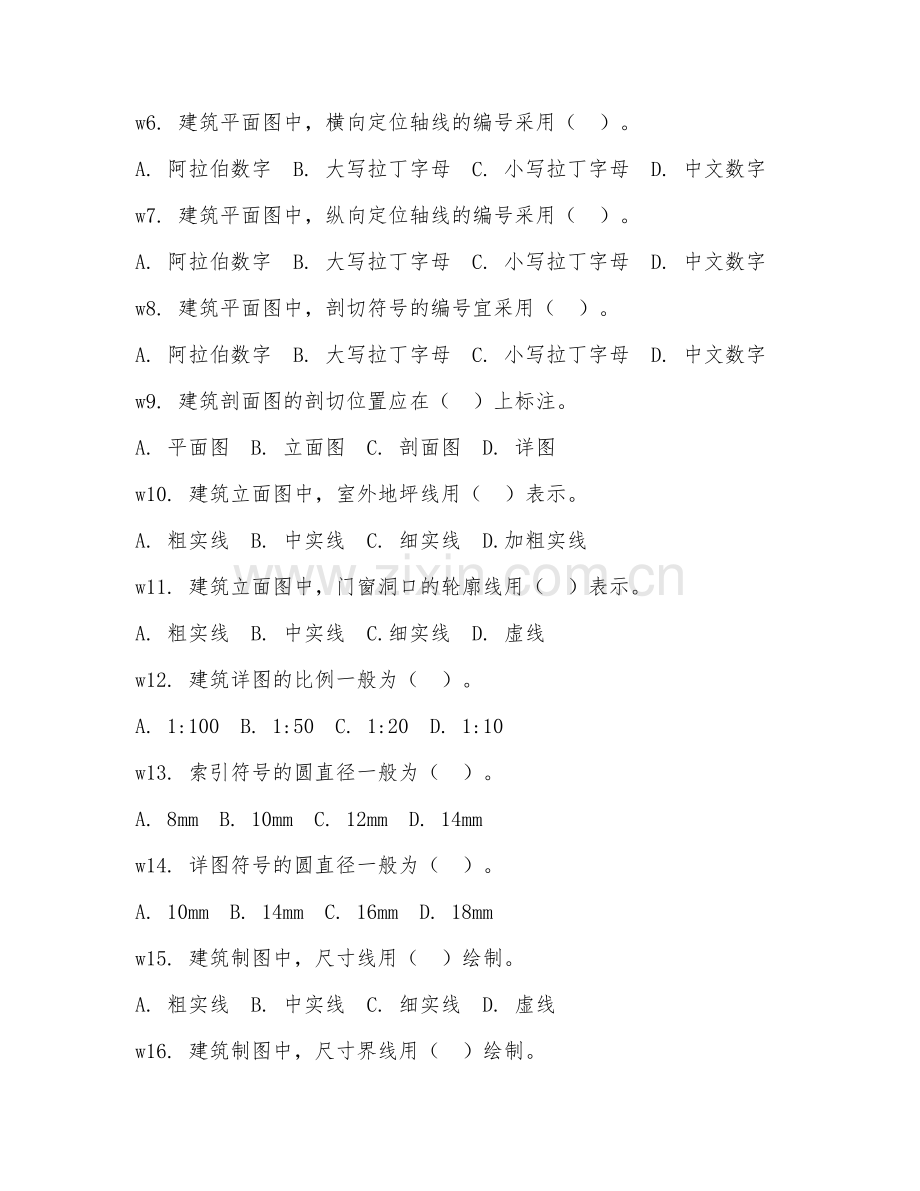

w6. 建筑平面图中，横向定位轴线的编号采用（ ）。
A. 阿拉伯数字 B. 大写拉丁字母 C. 小写拉丁字母 D. 中文数字
w7. 建筑平面图中，纵向定位轴线的编号采用（ ）。
A. 阿拉伯数字 B. 大写拉丁字母 C. 小写拉丁字母 D. 中文数字
w8. 建筑平面图中，剖切符号的编号宜采用（ ）。
A. 阿拉伯数字 B. 大写拉丁字母 C. 小写拉丁字母 D. 中文数字
w9. 建筑剖面图的剖切位置应在（ ）上标注。
A. 平面图 B. 立面图 C. 剖面图 D. 详图
w10. 建筑立面图中，室外地坪线用（ ）表示。
A. 粗实线 B. 中实线 C. 细实线 D.加粗实线
w11. 建筑立面图中，门窗洞口的轮廓线用（ ）表示。
A. 粗实线 B. 中实线 C.细实线 D. 虚线
w12. 建筑详图的比例一般为（ ）。
A. 1:100 B. 1:50 C. 1:20 D. 1:10
w13. 索引符号的圆直径一般为（ ）。
A. 8mm B. 10mm C. 12mm D. 14mm
w14. 详图符号的圆直径一般为（ ）。
A. 10mm B. 14mm C. 16mm D. 18mm
w15. 建筑制图中，尺寸线用（ ）绘制。
A. 粗实线 B. 中实线 C. 细实线 D. 虚线
w16. 建筑制图中，尺寸界线用（ ）绘制。
A. 粗实线 B. 中实线 C. 细实线 D. 虚线
w17. 建筑制图中，尺寸起止符号一般用（ ）绘制。
A. 45°短斜线 B. 箭头 C. 圆点 D. 以上都可以
w18. 建筑制图中，标高符号用（ ）绘制。
A. 等腰直角三角形 B. 等边三角形 C. 直角三角形 D. 任意三角形
w19. 建筑制图中，定位轴线的端部圆的直径为（ ）。
A..8mm B. 10mm C. 12mm D. 14mm
w20. 建筑制图中，折断线用（ ）绘制。
A. 粗实线 B. 中实线 C. 细实线 D. 波浪线

第II卷（非选择题，共60分）
w21. （10分）简述建筑制图中视图的分类及各自的特点。
w22. （10分）建筑平面图的主要内容有哪些？
w23.（10分）建筑立面图的作用是什么？
w24.（15分）阅读以下建筑平面图材料：某小型住宅的一层平面图显示，该住宅坐北朝南，有客厅、卧室、厨房、卫生间等功能区域。客厅宽敞明亮，与餐厅相连。卧室分布在一侧，采光良好。厨房紧邻餐厅，操作空间合理。卫生间布局紧凑。请描述该平面图中各功能区域的位置关系以及门窗的分布情况。

w25.（15分）阅读以下建筑立面图材料：某教学楼的南立面图，整体外观简洁大方。底层有入口大门，上方有雨篷。二层及以上为教室窗户，排列整齐。屋顶为坡屋顶，有檐口装饰。请分析该立面图中建筑造型的特点以及各部分的作用。

答案：
w1.C w2.D w 3.B w4.B w5.A w6.A w7.B w8.A w9.A w10.D w11.B w12.D w13.C w14.C w15.C w16.C w17.A w18.A w19.B w20.C
w21.视图分为基本视图、向视图、局部视图和斜视图。基本视图包括主视图、俯视图、左视图、右视图、仰视图和后视图，能全面反映物体形状。向视图是可自由配置的视图。局部视图是将物体的某一部分向基本投影面投射所得的视图，用于表达局部细节。斜视图是物体向不平行于基本投影面投射所得的视图，用于表达倾斜部分的实形。
w22.建筑平面图主要内容有：建筑物各层的平面形状、大小和布置；各房间的用途、名称及相互关系；门窗的位置、编号及类型；楼梯、电梯的位置及形式；墙、柱的位置、尺寸及材料；室内外地面的标高；剖切符号及编号；索引符号等。
w23.建筑立面图的作用有：表示建筑物的外观形状；反映建筑物各部分的高度、长度、门窗位置及形式等；体现建筑造型特点；为施工提供外立面的尺寸、做法等依据；是进行建筑外观设计评价的重要资料。
w24.各功能区域位置关系：客厅位于住宅中部偏南，宽敞明亮且与餐厅相连。卧室在一侧，采光良好。厨房紧邻餐厅，方便使用。卫生间布局紧凑。门窗分布情况：图中可看到客厅、卧室、厨房等都有门窗，具体门窗数量、位置需结合图中详细标注确定，能保证各功能区域的采光、通风及人员进出。
w25.建筑造型特点：整体简洁大方。底层入口大门上方雨篷，既起到遮雨作用又有装饰效果。二层及以上教室窗户排列整齐，体现规整性。坡屋顶有檐口装饰，增加建筑美观度。各部分作用：入口大门方便人员进出教学楼。雨篷保护入口不受雨水侵袭。窗户保证教室采光通风。坡屋顶利于排水，檐口装饰提升建筑整体造型美观。
