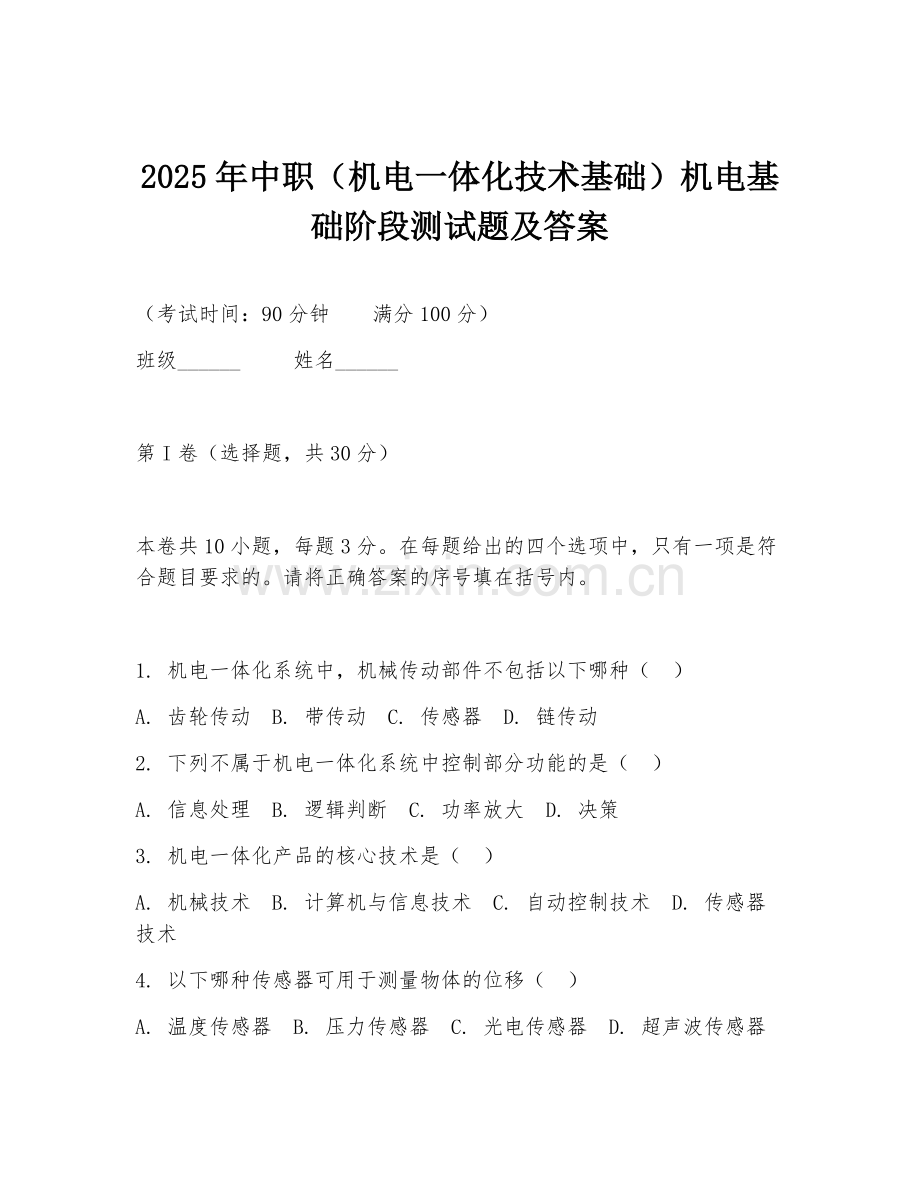

2025年中职（机电一体化技术基础）机电基础阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）

本卷共10小题，每题3分。在每题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 机电一体化系统中，机械传动部件不包括以下哪种（ ）
A. 齿轮传动 B. 带传动 C. 传感器 D. 链传动
2. 下列不属于机电一体化系统中控制部分功能的是（ ）
A. 信息处理 B. 逻辑判断 C. 功率放大 D. 决策
3. 机电一体化产品的核心技术是（ ）
A. 机械技术 B. 计算机与信息技术 C. 自动控制技术 D. 传感器技术
4. 以下哪种传感器可用于测量物体的位移（ ）
A. 温度传感器 B. 压力传感器 C. 光电传感器 D. 超声波传感器

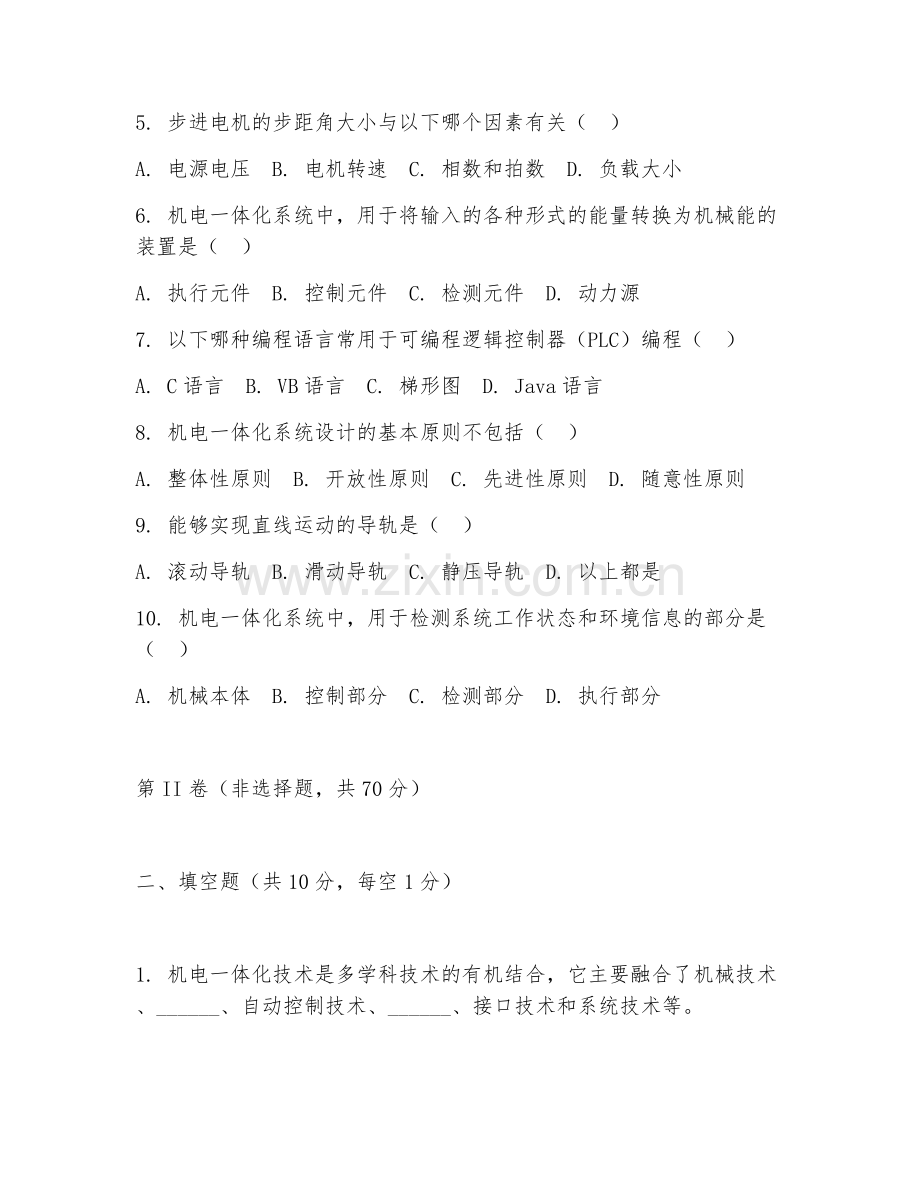

5. 步进电机的步距角大小与以下哪个因素有关（ ）
A. 电源电压 B. 电机转速 C. 相数和拍数 D. 负载大小
6. 机电一体化系统中，用于将输入的各种形式的能量转换为机械能的装置是（ ）
A. 执行元件 B. 控制元件 C. 检测元件 D. 动力源
7. 以下哪种编程语言常用于可编程逻辑控制器（PLC）编程（ ）
A. C语言 B. VB语言 C. 梯形图 D. Java语言
8. 机电一体化系统设计的基本原则不包括（ ）
A. 整体性原则 B. 开放性原则 C. 先进性原则 D. 随意性原则
9. 能够实现直线运动的导轨是（ ）
A. 滚动导轨 B. 滑动导轨 C. 静压导轨 D. 以上都是
10. 机电一体化系统中，用于检测系统工作状态和环境信息的部分是（ ）
A. 机械本体 B. 控制部分 C. 检测部分 D. 执行部分

第II卷（非选择题，共70分）

二、填空题（共10分，每空1分）

1. 机电一体化技术是多学科技术的有机结合，它主要融合了机械技术、______、自动控制技术、______、接口技术和系统技术等。
2. 传感器的静态特性指标主要有线性度、______、重复性、______等。
3. 直流伺服电动机的调速方法有______调速、______调速和______调速。
4. 机电一体化系统的总体设计包括______设计和______设计。
5. 滚珠丝杠副的主要组成部分有丝杠、螺母、______和______。

三、判断题（共10分，每题2分）

1. 机电一体化系统中，机械本体的作用只是支撑和固定其他部件。（ ）
2. 传感器的精度越高，其测量误差就越小。（ ）
3. 步进电机的转速只与脉冲频率有关，与负载大小无关。（ ）
4. 可编程逻辑控制器只能用于工业控制领域。（ ）
5. 机电一体化系统设计时，应尽量采用标准化、模块化设计。（ ）

四、简答题（共20分，每题5分）

材料：在一个简单的机电一体化系统中，包含了电机、传感器、控制器等部件。电机负责提供动力，传感器用于检测系统的运行状态参数，控制器根据传感器的反馈信息来控制电机的运行。

1. 简述传感器在该系统中的作用。
2. 说明控制器在该系统中的工作原理。
3. 分析电机与控制器之间的关系。
4. 若该系统出现运行不稳定的情况，从机电一体化系统的组成角度分析可能的原因。

五、综合应用题（共30分）

材料：设计一个简单的机电一体化自动送料系统，要求能够将物料从A点自动输送到B点。系统包括物料输送装置、检测装置、控制装置等。物料输送装置采用带式输送机，检测装置用于检测物料是否到达指定位置，控制装置根据检测结果控制带式输送机的运行。

1. 画出该自动送料系统的结构示意图，并标注各部分名称。（10分）
2. 说明检测装置的工作原理及选用的传感器类型。（10分）
3. 设计控制装置的控制流程，用文字描述其工作过程。（10分）

答案：
一、选择题
1. C
2. C
3. B
4. C
5. C
6. A
7. C
8. D
9. D
10. C

二、填空题
1. 计算机与信息技术、传感器技术
2. 灵敏度、迟滞
3. 电枢电压、电枢回路串电阻、弱磁
4. 总体方案、详细
5. 滚珠、反向装置

三、判断题
1. ×
2. √
3. √
4. ×
5. √

四、简答题
1. 传感器在该系统中用于检测系统的运行状态参数，如物料的位置、速度等，为控制器提供反馈信息，以便控制器根据实际情况对电机等部件进行精准控制，保证系统的正常运行。
2. 控制器接收传感器传来的信号，经过分析处理，按照预先设定的程序和算法，发出控制指令给电机等执行部件，以调整系统的运行状态，使其达到预期的工作要求。
3. 电机执行控制器发出的指令，按照要求运转来实现物料输送等功能。控制器根据系统运行情况实时调整电机的运行参数，如转速、转向等，二者相互配合，确保系统稳定运行。
4. 可能原因有：传感器故障，无法准确检测运行状态；电机性能下降，动力不足；控制器程序错误，控制指令不准确；传动部件磨损，影响物料输送精度等。

五、综合应用题
1. 结构示意图：左边为A点，画一个物料放置区，连接带式输送机，带式输送机上有物料，中间有检测装置，右边为B点，是物料接收区。标注：物料放置区、带式输送机、检测装置、物料接收区。
2. 检测装置可选用光电传感器。工作原理：当物料遮挡住光电传感器的光路时，传感器输出信号变化，以此检测物料是否到达指定位置。
3. 控制流程：系统启动后，带式输送机运行。检测装置实时检测物料位置，若未到达指定位置，带式输送机持续运行；当检测到物料到达指定位置，控制器发出指令使带式输送机停止运行，完成一次送料过程。
