2025年大学大一（机械电子工程）机电一体化系统设计阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 机电一体化系统中，机械本体的作用不包括以下哪一项？（ ）
A. 支撑 B. 传递动力 C. 执行控制指令 D. 安装其他部件
2. 以下哪种传感器不属于机电一体化系统中常用的位置传感器？（ ）
A. 光电编码器 B. 霍尔传感器 C. 光栅尺 D. 热电偶
3. 机电一体化系统中，控制算法的作用是（ ）。
A. 采集传感器数据 B. 驱动执行机构 C. 处理传感器数据并实现系统控制 D. 提供系统动力
4. 步进电机的步距角精度主要取决于（ ）。
A. 电机的相数 B. 电机的通电方式 C. 电机的制造工艺 D. 控制系统的精度

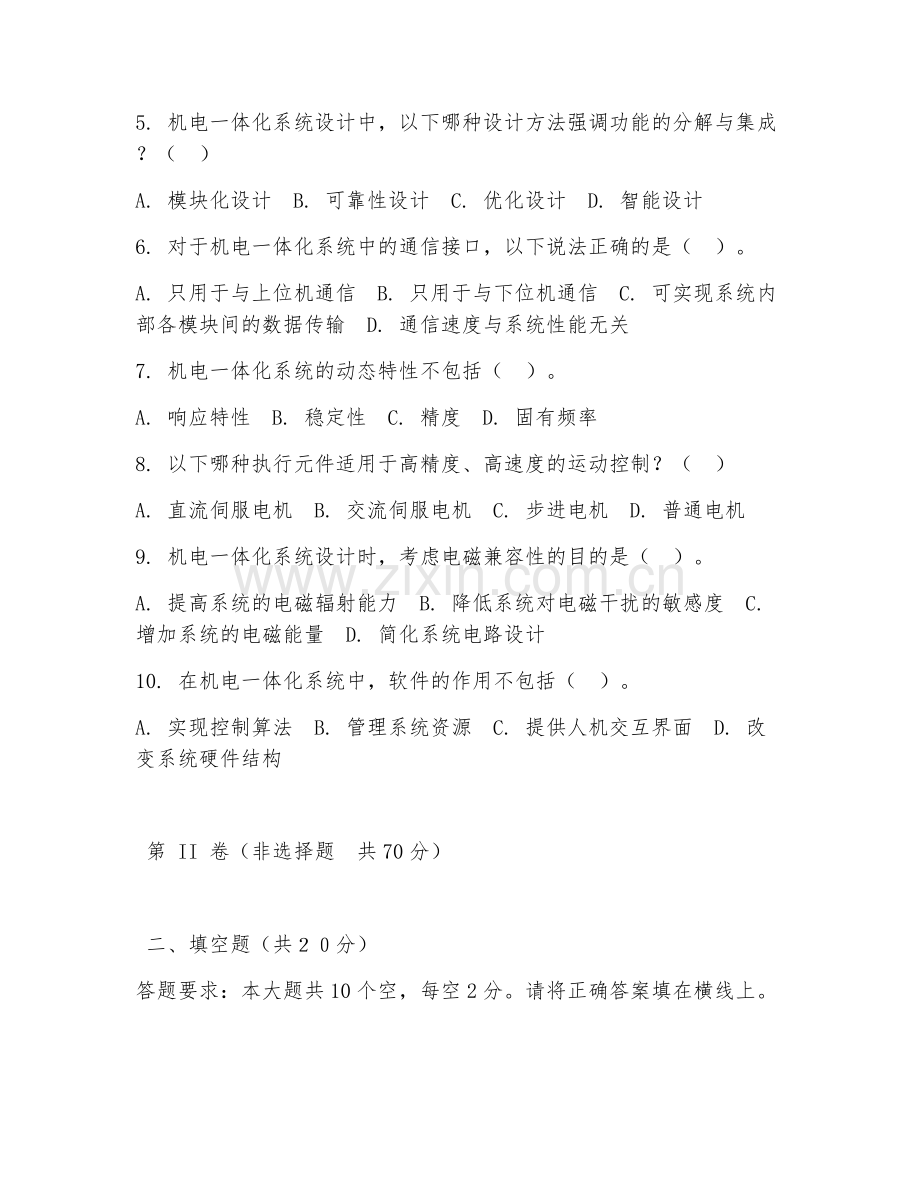

5. 机电一体化系统设计中，以下哪种设计方法强调功能的分解与集成？（ ）
A. 模块化设计 B. 可靠性设计 C. 优化设计 D. 智能设计
6. 对于机电一体化系统中的通信接口，以下说法正确的是（ ）。
A. 只用于与上位机通信 B. 只用于与下位机通信 C. 可实现系统内部各模块间的数据传输 D. 通信速度与系统性能无关
7. 机电一体化系统的动态特性不包括（ ）。
A. 响应特性 B. 稳定性 C. 精度 D. 固有频率
8. 以下哪种执行元件适用于高精度、高速度的运动控制？（ ）
A. 直流伺服电机 B. 交流伺服电机 C. 步进电机 D. 普通电机
9. 机电一体化系统设计时，考虑电磁兼容性的目的是（ ）。
A. 提高系统的电磁辐射能力 B. 降低系统对电磁干扰的敏感度 C. 增加系统的电磁能量 D. 简化系统电路设计
10. 在机电一体化系统中，软件的作用不包括（ ）。
A. 实现控制算法 B. 管理系统资源 C. 提供人机交互界面 D. 改变系统硬件结构

第 II 卷（非选择题 共70分）

二、填空题（共２０分）
答题要求：本大题共10个空，每空2分。请将正确答案填在横线上。

1. 机电一体化系统由机械本体、______、______、______、______和接口等部分组成。
2. 传感器的静态特性指标包括______、______、______和______等。
3. 常见的控制算法有______、______和______等。
4. 机电一体化系统设计的基本原则有______、______、______和______等。
5. 工业以太网的特点有______、______、______和______等。

三、简答题（共15分）
答题要求：本大题共3小题，每小题5分。请简要回答问题。

1. 简述机电一体化系统中机械本体的设计要求。
2. 说明传感器在机电一体化系统中的作用。
3. 简述PID控制算法的原理。

四、分析题（共15分）
答题要求：阅读以下材料，回答问题。

材料：某机电一体化系统采用直流伺服电机作为执行元件，通过光电编码器进行位置反馈。系统在运行过程中出现位置控制精度下降的问题。

问题：
1. 请分析可能导致位置控制精度下降的原因。（8分）
2. 针对可能的原因，提出相应的解决措施。（7分）

五、设计题（共20分）
答题要求：设计一个简单的机电一体化系统，用于控制一个小型物料搬运装置。该装置需要实现物料的抓取、搬运和放置功能。请描述系统的组成部分、工作原理，并说明各部分的选型依据。

答案：
第 I 卷
1. C
2. D
3. C
4. C
5. A
6. C
7. C
8. B
9. B
10. D

第 II 卷
二（每空2分）
1. 传感器、控制器、执行元件、动力源
2. 灵敏度、线性度、迟滞、重复性
3. 比例控制、积分控制、微分控制
4. 机电互补原则、功能优化原则、自动化、智能化原则、效益最大原则
5. 传输速率高、可靠性高、兼容性好、开放性好

三（每小题5分）
1. 机械本体的设计要求包括具有足够的强度和刚度，以保证系统的稳定性；良好的动态特性，减少振动和噪声；合理的结构布局，便于安装和维护其他部件；轻量化设计，降低系统能耗等。
2. 传感器在机电一体化系统中的作用是将被测量转换为电信号，为系统提供信息感知功能。它可以检测各种物理量、化学量和生物量等，如位置、速度、温度、压力等，以便系统进行监测、控制和决策。
3. PID控制算法的原理是根据给定值与实际输出值的偏差，按比例、积分、微分的函数关系进行运算，将运算结果用于控制调节，使系统输出尽可能接近给定值。比例环节用于快速响应偏差，积分环节用于消除稳态误差，微分环节用于抑制系统的超调。

四
1. 可能导致位置控制精度下降的原因有：光电编码器可能出现故障，如码盘磨损、信号干扰等，导致反馈信号不准确；直流伺服电机的性能下降，如电机发热、绕组短路等，影响电机的转速和转矩精度；控制系统的参数设置不合理，如比例、积分、微分系数不合适；机械传动部件存在间隙、磨损等，影响位置传递精度。
2. 解决措施：检查光电编码器，如有故障及时更换码盘或修复信号干扰问题；对直流伺服电机进行检查和维护，修复电机故障；重新调整控制系统的PID参数，通过实验优化参数设置；检查机械传动部件，修复间隙和磨损问题，如更换磨损的齿轮等。

五
系统组成部分：机械手臂（用于抓取、搬运和放置物料）、直流伺服电机（提供动力驱动机械手臂运动）、光电编码器（反馈机械手臂的位置信息）、控制器（控制电机运动和协调各部分工作）、传感器（检测物料的位置和状态）。工作原理：传感器检测物料位置，控制器根据传感器信号控制直流伺服电机驱动机械手臂抓取物料，通过光电编码器反馈位置信息实现精确控制，将物料搬运到指定位置后放置。选型依据：机械手臂根据物料重量和搬运要求选型，保证足够的承载能力和运动灵活性；直流伺服电机根据所需转矩和转速选型，以满足机械手臂的运动要求；光电编码器根据系统精度要求选型，提供高精度的位置反馈；控制器根据系统复杂度和控制要求选型，具备相应的控制算法和接口；传感器根据检测的物理量和精度要求选型。
