预应力混凝土轴心受拉构件的应力分析.pptx

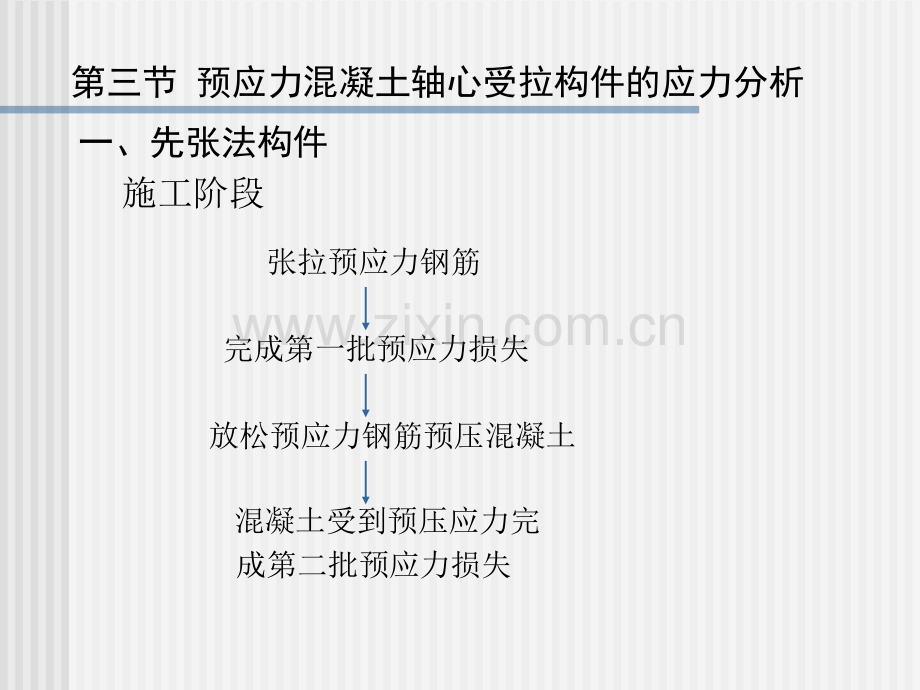

第三节 预应力混凝土轴心受拉构件的应力分析 预应力混凝土构件从张拉钢筋开始直到构件破坏，分为两个阶段：施工阶段承受外荷载之前的受力阶段承受外荷载之后的受力阶段 以轴心受拉构件为例，分先张法和后张法两种情况分别介绍构件在各阶段的应力状态。使用阶段一、先张法构件 第三节 预应力混凝土轴心受拉构件的应力分析 施工阶段 张拉预应力钢筋 完成第一批预应力损失 混凝土受到预压应力完成第二批预应力损失 放松预应力钢筋预压混凝土 一、先张法构件 第三节 预应力混凝土轴心受拉构件的应力分析 使用阶段 加载至混凝土的预压应力为零加载至裂缝即将出现 加载至构件破坏 一、先张法构件 第三节 预应力混凝土轴心受拉构件的应力分析 先张法预应力混凝土轴心受拉构件应力变化图 应力变化图二、后张法构件 第三节 预应力混凝土轴心受拉构件的应力分析 n施工阶段 浇筑混凝土并养护直至预应力钢筋张拉前 张拉预应力钢筋 混凝土受到预压应力至完成第二批预应力损失 张拉完毕并锚固至完成第一批预应力损失 二、后张法构件 第三节 预应力混凝土轴心受拉构件的应力分析 使用阶段 加载至混凝土预压应力为零 加载至裂缝即将出现 加载至构件破坏 二、后张法构件 第三节 预应力混凝土轴心受拉构件的应力分析 应力变化图 后张法预应力混凝土轴心受拉构件应力变化图
