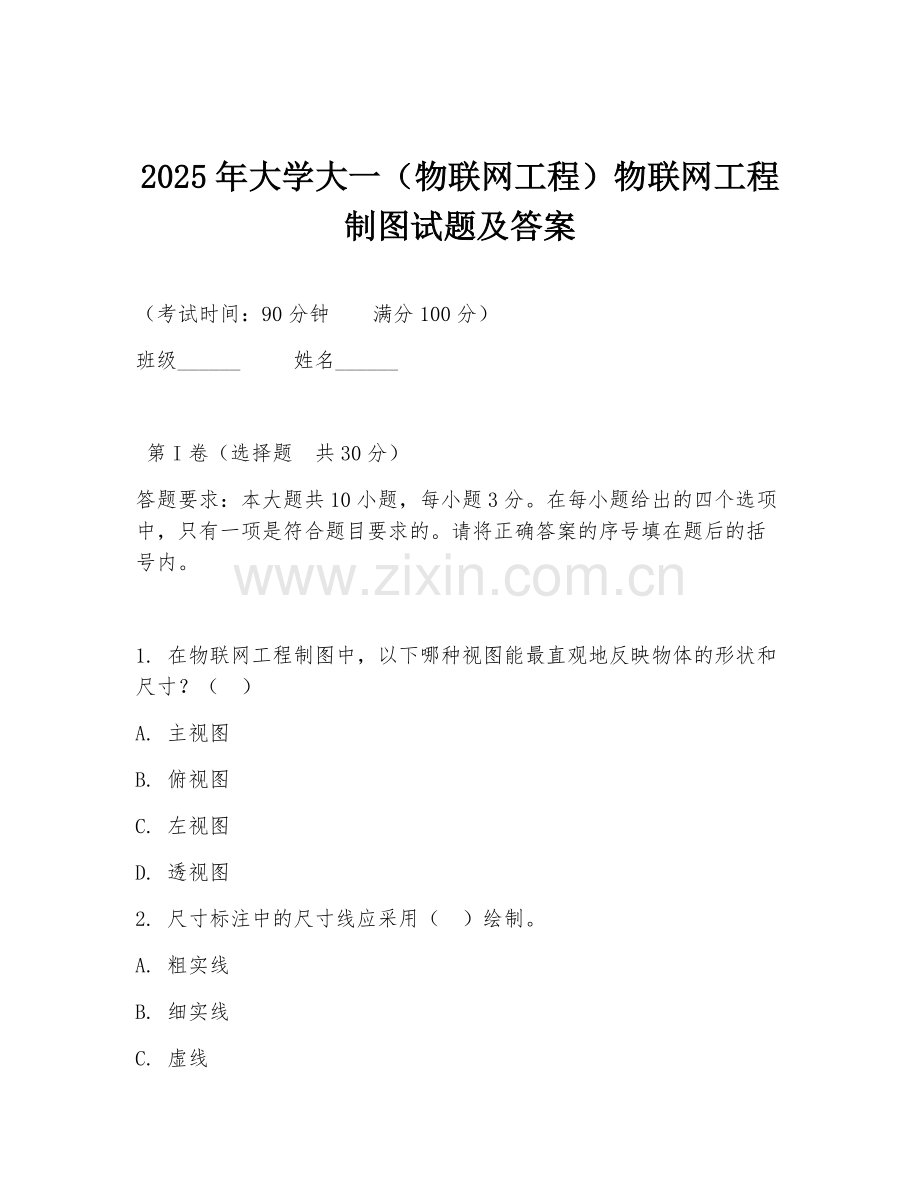

2025年大学大一（物联网工程）物联网工程制图试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 在物联网工程制图中，以下哪种视图能最直观地反映物体的形状和尺寸？（ ）
A. 主视图
B. 俯视图
C. 左视图
D. 透视图
2. 尺寸标注中的尺寸线应采用（ ）绘制。
A. 粗实线
B. 细实线
C. 虚线

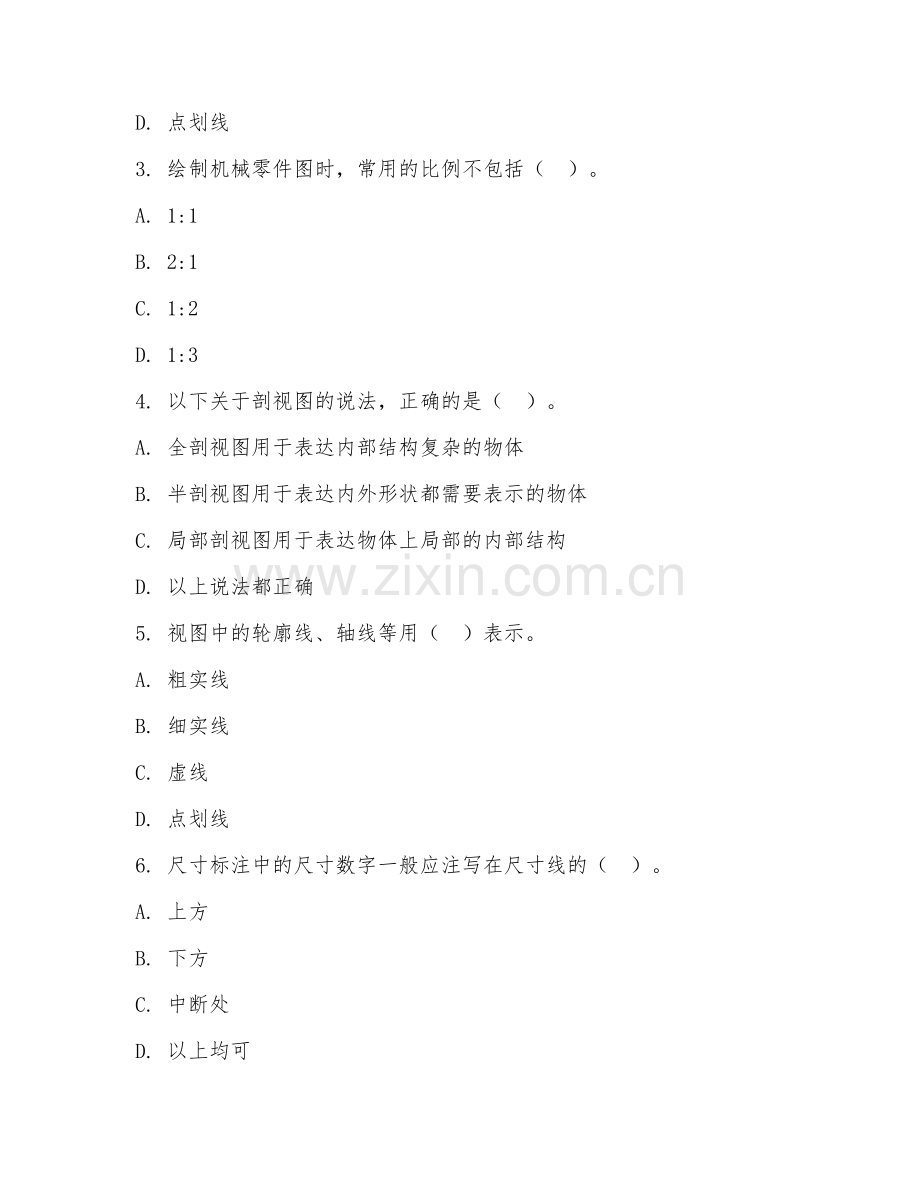

D. 点划线
3. 绘制机械零件图时，常用的比例不包括（ ）。
A. 1:1
B. 2:1
C. 1:2
D. 1:3
4. 以下关于剖视图的说法，正确的是（ ）。
A. 全剖视图用于表达内部结构复杂的物体
B. 半剖视图用于表达内外形状都需要表示的物体
C. 局部剖视图用于表达物体上局部的内部结构
D. 以上说法都正确
5. 视图中的轮廓线、轴线等用（ ）表示。
A. 粗实线
B. 细实线
C. 虚线
D. 点划线
6. 尺寸标注中的尺寸数字一般应注写在尺寸线的（ ）。
A. 上方
B. 下方
C. 中断处
D. 以上均可
7. 在绘制电气原理图时，以下哪种符号表示电阻？（ ）
A. R
B. C
C. L
D. D
8. 以下哪种投影法能产生立体感和真实感？（ ）
A. 正投影法
B. 斜投影法
C. 中心投影法
D. 平行投影法
9. 绘制装配图时，相邻零件的剖面线方向应（ ）。
A. 相同
B. 相反
C. 可以相同也可以相反
D. 无要求
10. 以下关于图纸幅面的说法，错误的是（ ）。
A. A0幅面最大
B. A4幅面最小
C. 图纸幅面有多种规格
D. 各幅面之间没有尺寸关系

第II卷（非选择题 共70分）
11. （10分）简述正投影法的原理及特点。
12. （15分）请说明尺寸标注的基本规则。
13. （15分）绘制一个简单的物联网设备外壳的三视图，并标注尺寸。
14. （15分）材料：某物联网系统包含传感器、控制器和执行器。传感器负责采集环境数据，控制器对数据进行处理分析，执行器根据控制器的指令执行相应动作。问题：请绘制该物联网系统的功能框图，并简要说明各部分的作用。
15. （15分）材料：在物联网工程制图中，经常会遇到一些复杂的装配结构。例如，一个由多个电路板、芯片、连接器等组成的物联网设备。问题：请描述如何绘制这种复杂装配结构的装配图，包括视图选择、零件表示方法等。

答案：
1. A
2. B
3. D
4. D
5. D
6. D
7. A
8. C
9. B
10. D
11. 正投影法是投射线互相平行且垂直于投影面的投影法。其原理是通过将物体向投影面投射，得到物体在投影面上的投影。特点：能准确表达物体的形状和尺寸，度量性好，作图简便，是工程制图中最常用的投影方法。
12. 尺寸标注基本规则：尺寸数字应清晰准确，一般注写在尺寸线的上方或中断处；尺寸线应与被标注长度平行，且不能用其他图线代替；尺寸界线应从图形的轮廓线、轴线或对称中心线引出，且超出尺寸线2-3mm；尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，半径、直径、角度等尺寸起止符号用箭头表示。
13. 略
14. 功能框图：画一个矩形框表示传感器，引出箭头标注采集环境数据；画一个矩形框表示控制器，用箭头连接传感器和控制器，标注处理分析数据；画一个矩形框表示执行器，用箭头连接控制器和执行器，标注执行指令动作。作用：传感器采集环境数据，为系统提供原始信息；控制器对数据处理分析，做出决策；执行器根据控制器指令执行相应动作，实现系统功能。
15. 绘制复杂装配结构装配图时，视图选择要能清晰表达各零件的装配关系和相对位置，可采用多个视图配合。零件表示方法：对于电路板等可简化画出外形轮廓，标注主要尺寸和安装孔位置；芯片用规定符号表示其外形和引脚；连接器画出其形状和连接方式。标注各零件编号，用明细表说明零件名称、数量等信息，以便清晰表达整个装配结构。
