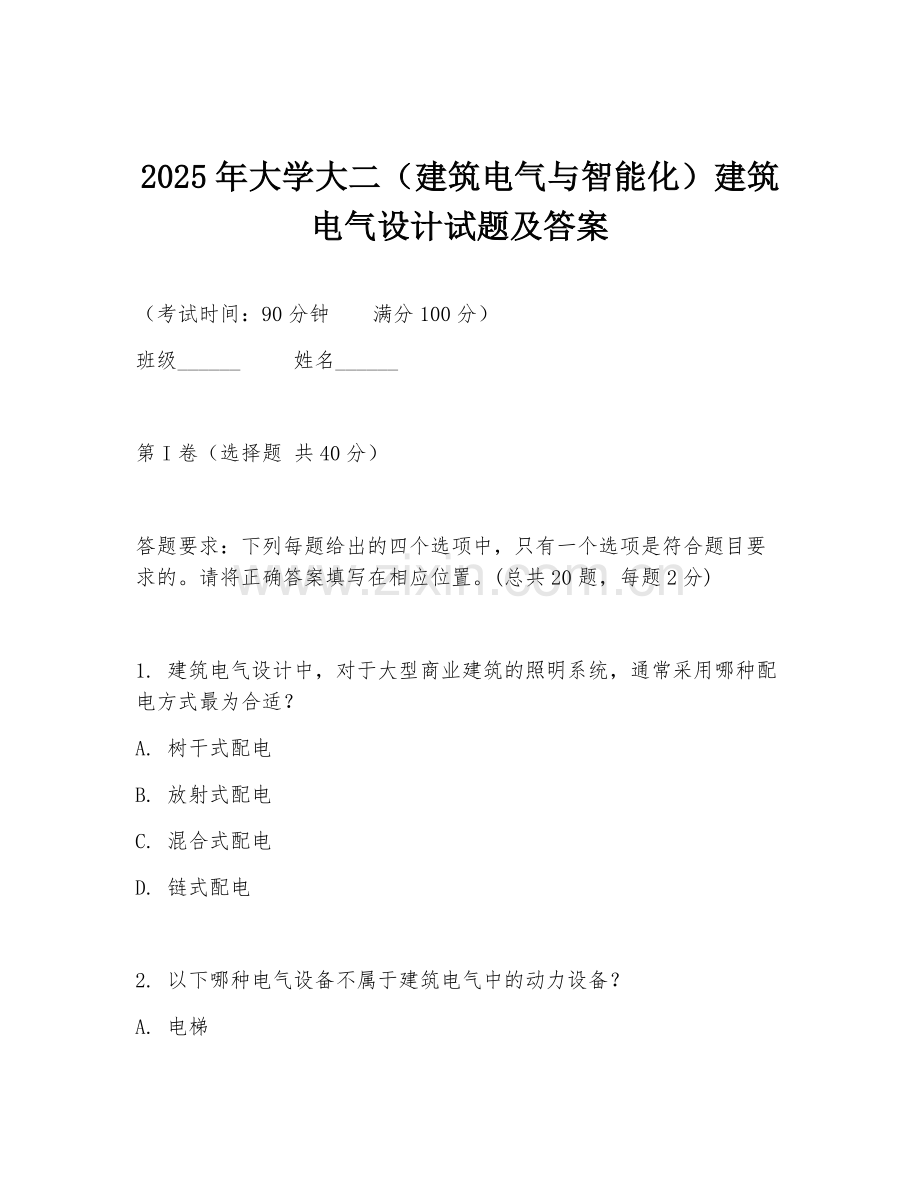

2025年大学大二（建筑电气与智能化）建筑电气设计试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）

答题要求：下列每题给出的四个选项中，只有一个选项是符合题目要求的。请将正确答案填写在相应位置。(总共20题，每题2分)

1. 建筑电气设计中，对于大型商业建筑的照明系统，通常采用哪种配电方式最为合适？
A. 树干式配电
B. 放射式配电
C. 混合式配电
D. 链式配电

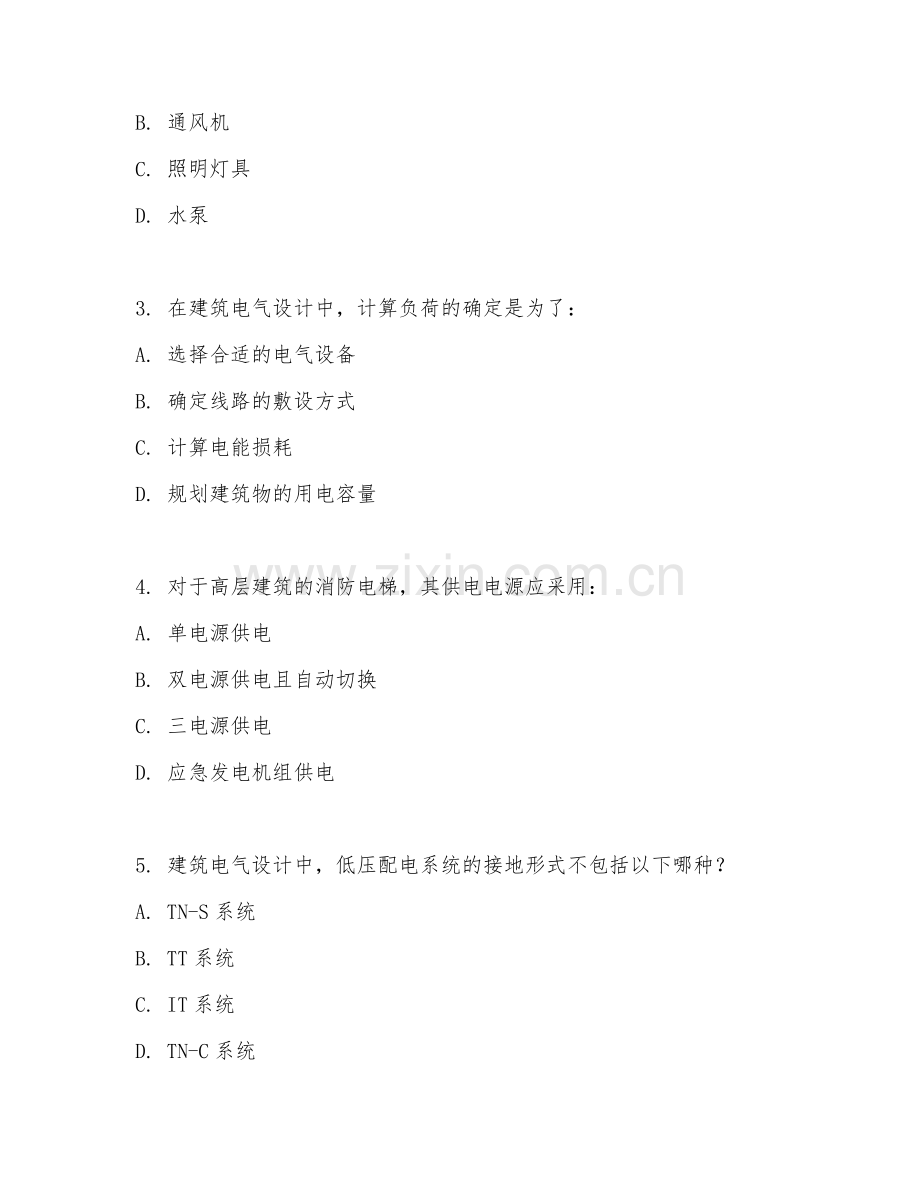

2. 以下哪种电气设备不属于建筑电气中的动力设备？
A. 电梯
B. 通风机
C. 照明灯具
D. 水泵

3. 在建筑电气设计中，计算负荷的确定是为了：
A. 选择合适的电气设备
B. 确定线路的敷设方式
C. 计算电能损耗
D. 规划建筑物的用电容量

4. 对于高层建筑的消防电梯，其供电电源应采用：
A. 单电源供电
B. 双电源供电且自动切换
C. 三电源供电
D. 应急发电机组供电

5. 建筑电气设计中，低压配电系统的接地形式不包括以下哪种？
A. TN-S系统
B. TT系统
C. IT系统
D. TN-C系统

6. 当建筑物内有大量电子设备时，为减少电磁干扰，应采取的措施是：
A. 增加设备间距
B. 采用屏蔽电缆
C. 提高设备功率因数
D. 降低线路电压

7. 以下哪种灯具适用于办公室的一般照明？
A. 吊灯
B. 壁灯
C. 格栅灯
D. 投光灯

8. 在建筑电气设计中，确定电缆桥架的宽度时，不需要考虑以下哪个因素？
A. 电缆数量
B. 电缆敷设方式
C. 桥架材质
D. 检修空间

9. 对于住宅建筑的插座回路，其漏电保护动作电流一般设置为：
A. 10mA
B. 30mA
C. 50mA
D. 100mA

10. 建筑电气设计中，消防应急照明系统的持续供电时间应满足：
A. 不小于30分钟
B. 不小于60分钟
C. 不小于90分钟
D. 不小于120分钟

11. 以下哪种电气装置不属于建筑物的弱电系统？
A. 火灾自动报警系统
B. 有线电视系统
C. 配电箱
D. 综合布线系统

12. 在建筑电气设计中，计算短路电流的目的是：
A. 选择合适的保护电器
B. 确定线路的电压损失
C. 计算电能质量指标
D. 规划建筑物的电气布局

13. 对于工业建筑中的电动机，其启动方式不包括以下哪种？
A. 直接启动
B. 星-三角启动
C. 变频启动
D. 降压启动

14. 建筑电气设计中，照明配电箱的安装高度一般为：
A. 底边距地1.2m
B. 底边距地1.5m
C. 底边距地1.8m
D. 底边距地2.0m

15. 以下哪种电缆适用于直埋敷设？
A. 交联聚乙烯绝缘电缆
B. 聚氯乙烯绝缘电缆
C. 橡皮绝缘电缆
D. 油浸纸绝缘电缆

16. 在建筑电气设计中，智能建筑的核心系统是：
A. 建筑设备自动化系统
B. 通信网络系统
C. 办公自动化系统
D. 综合布线系统

17. 对于医院手术室的照明设计，应采用：
A. 一般照明
B. 局部照明
C. 混合照明
D. 应急照明

18. 建筑电气设计中，确定变配电室位置时，不需要考虑以下哪个因素？
A. 靠近负荷中心
B. 便于进出线
C. 通风良好
D. 建筑物的美观

19. 以下哪种接地电阻值符合建筑电气接地要求？
A. 1Ω
B. 4Ω
C. 10Ω
D. 20Ω

20. 在建筑电气设计中，对于空调系统的配电，应采用：
A. 专用回路供电
B. 与照明共用回路
C. 与动力共用回路
D. 随意配电

第II卷（非选择题 共60分）

（一）填空题（共10分）

答题要求：请在横线上填写正确答案。(总共5空，每空2分)

1. 建筑电气设计中，常用的负荷计算方法有______、______和______。
2. 消防水泵的控制方式有______控制和______控制。
3. 建筑物的防雷接地系统主要由______、______和______组成。

（二）简答题（共20分）

答题要求：简要回答问题，条理清晰。(总共4题，每题5分)

1. 简述建筑电气设计中低压配电系统的主要组成部分及其作用。
2. 在建筑电气设计中，如何选择合适的电线电缆？
3. 说明智能建筑中建筑设备自动化系统的主要功能。
4. 简述建筑电气设计中照明设计的基本原则。

（三）计算题（共15分）

答题要求：写出计算过程和答案。(总共1题，15分)

已知某建筑物内有一台三相异步电动机，其额定功率为15kW，额定电压为380V，额定功率因数为0.85，效率为0.9。试计算该电动机的额定电流。

（四）案例分析题（共10分）

答题要求：根据给定案例，分析并回答问题。(总共2题，每题5分)

案例：某高层写字楼，在进行电气设计时，考虑到其功能需求和安全性，采用了TN-S系统作为低压配电系统。在照明设计方面，公共区域采用了节能型LED灯具，办公室采用了格栅灯。同时，设置了完善的消防应急照明系统和智能建筑系统。

问题：
1. 请分析TN-S系统的优点以及在该写字楼中应用的合理性。
2. 说明节能型LED灯具在公共区域应用的好处，并简述智能建筑系统为写字楼带来的便利。

（五）设计题（共5分）

答题要求：根据题目要求进行简单的建筑电气设计。

某小型办公楼，一层为办公区域，需要设计照明系统。请设计一个简单的照明方案，包括灯具类型、布置方式和控制方式。

答案：
1. B
2. C
3. A
4. B
5. D
6. B
7. C
8. C
9. B
10. A
11. C
12. A
13. C
14. B
15. A
16. A
17. C
18. D
19. B
20. A

填空题答案：
1. 估算法、系数法、二项式法
2. 就地、远程
3. 接闪器、引下线、接地装置

简答题答案：
1. 主要组成部分包括进线开关、母线、出线开关、保护电器等。进线开关控制电源接入，母线汇集电能，出线开关分配电能到各支路，保护电器防止电路故障。
2. 根据环境条件、载流量、电压损失、机械强度等因素选择。如潮湿环境选防潮电缆，按计算电流选合适载流量电缆等。
3. 主要功能有设备监控与管理、能源管理、安全防范、环境控制等。可实时监测设备运行状态，优化能源使用，保障安全等。
4. 基本原则有满足照度要求、合理分布灯具、选择合适光源灯具、考虑节能与美观等。

计算题答案：
根据公式\(I_N = \frac{P_N}{\sqrt{3}U_N\cos\varphi\eta}\)，代入数据可得：
\(I_N = \frac{15000}{\sqrt{3}×380×0.85×0.9} \approx 30.3A\)

案例分析题答案：
1. TN-S系统优点：供电可靠性高、安全性好、电磁兼容性强。在写字楼应用合理，因其功能复杂，人员密集，需可靠安全的配电系统。
2. 节能型LED灯具好处：节能、寿命长、光效高。智能建筑系统带来便利，如实现设备自动化控制、提高管理效率、提供舒适办公环境等。

设计题答案：
灯具类型可选节能型LED格栅灯。布置方式为均匀布置在天花板上。控制方式采用分区控制，每个区域设置一个开关，方便管理和节能。
