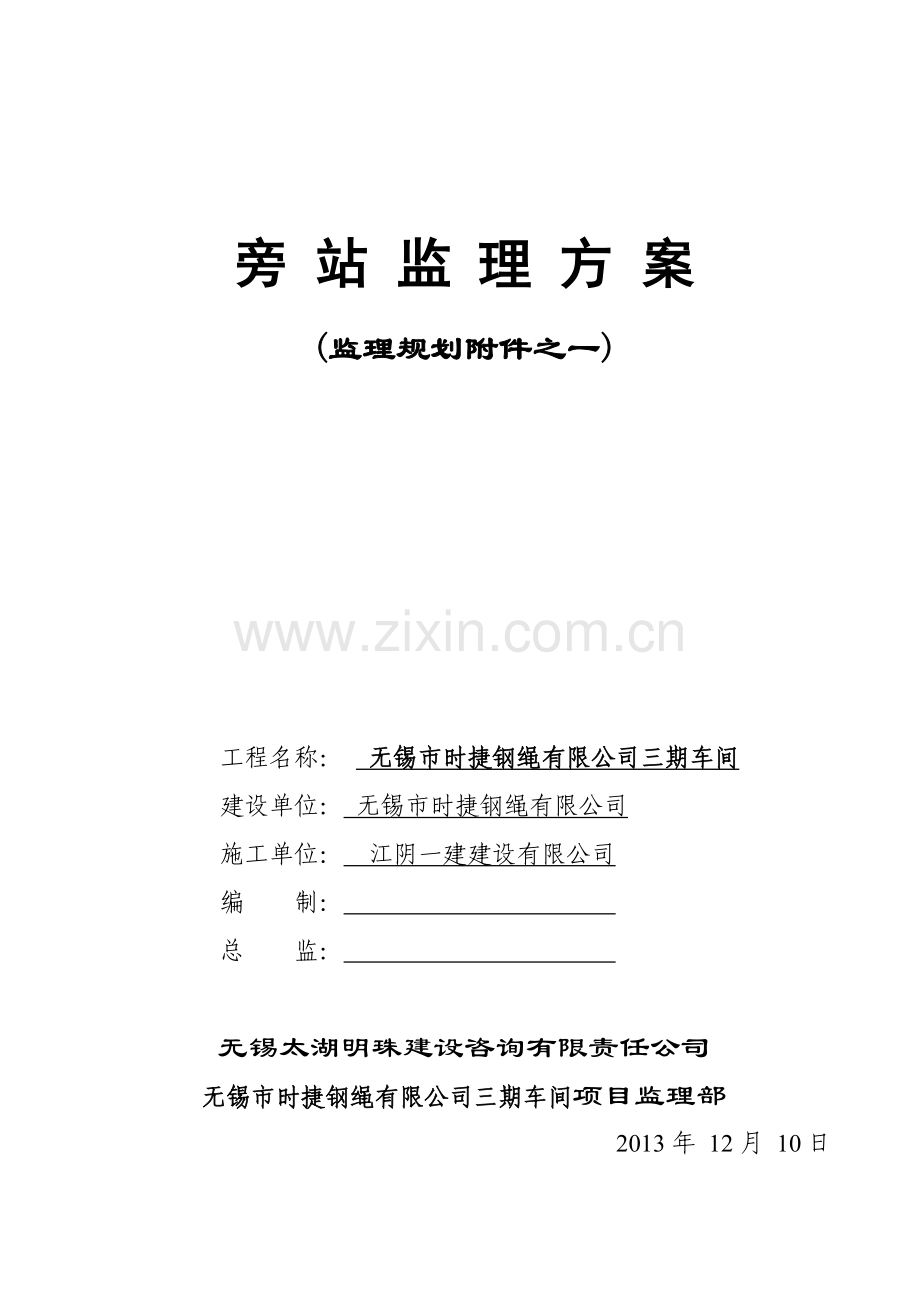

钢绳公司车间工程监理旁站方案.docx

旁 站 监 理 方 案

(监理规划附件之一)

工程名称： 无锡市时捷钢绳有限公司三期车间
建设单位： 无锡市时捷钢绳有限公司
施工单位： 江阴一建建设有限公司
编 制：
总 监：

无锡太湖明珠建设咨询有限责任公司
无锡市时捷钢绳有限公司三期车间项目监理部
2013年 12月 10日

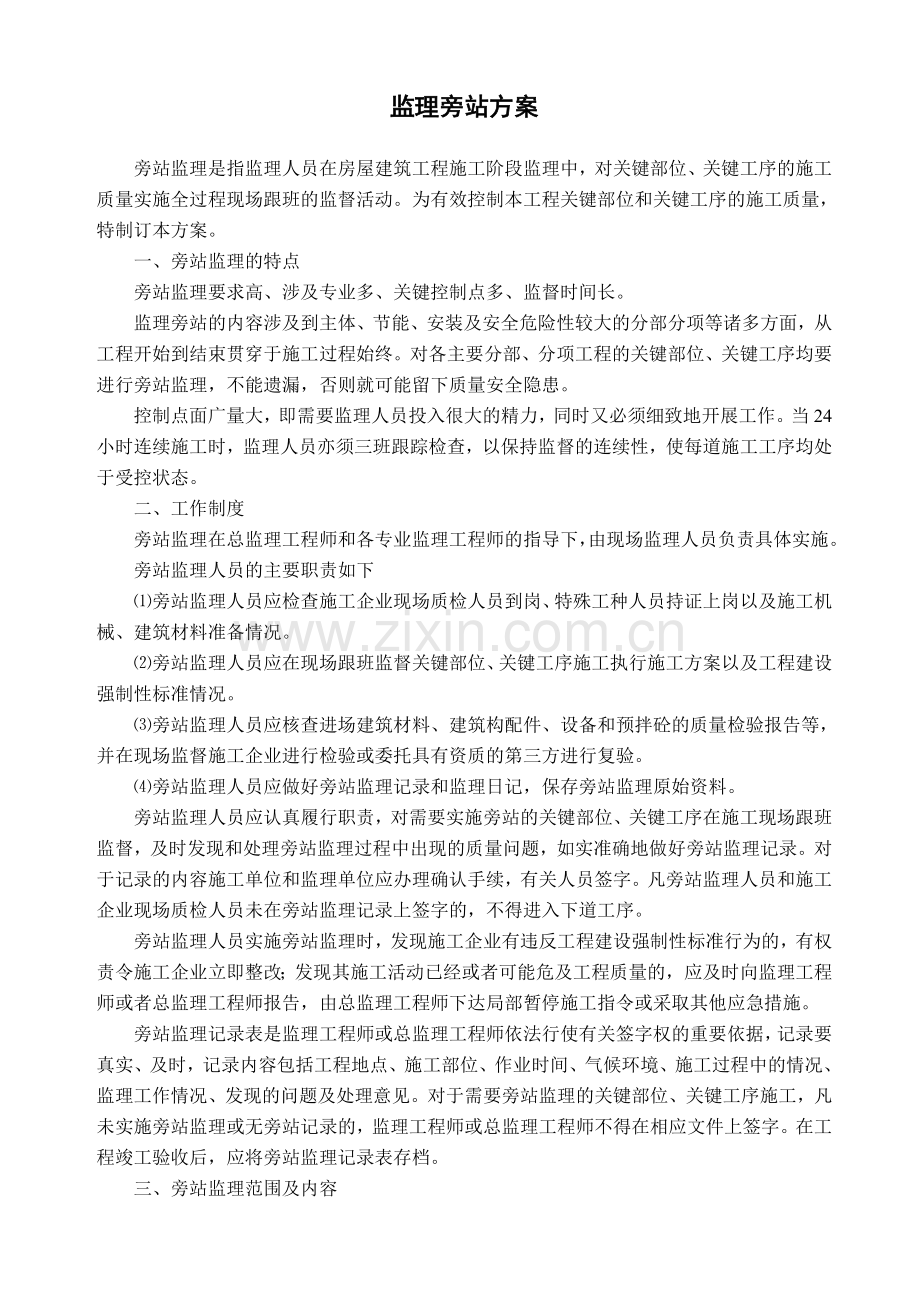

监理旁站方案
旁站监理是指监理人员在房屋建筑工程施工阶段监理中，对关键部位、关键工序的施工质量实施全过程现场跟班的监督活动。为有效控制本工程关键部位和关键工序的施工质量，特制订本方案。
一、旁站监理的特点
旁站监理要求高、涉及专业多、关键控制点多、监督时间长。
监理旁站的内容涉及到主体、节能、安装及安全危险性较大的分部分项等诸多方面，从工程开始到结束贯穿于施工过程始终。对各主要分部、分项工程的关键部位、关键工序均要进行旁站监理，不能遗漏，否则就可能留下质量安全隐患。
控制点面广量大，即需要监理人员投入很大的精力，同时又必须细致地开展工作。当24小时连续施工时，监理人员亦须三班跟踪检查，以保持监督的连续性，使每道施工工序均处于受控状态。
二、工作制度
旁站监理在总监理工程师和各专业监理工程师的指导下，由现场监理人员负责具体实施。
旁站监理人员的主要职责如下
⑴旁站监理人员应检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况。
⑵旁站监理人员应在现场跟班监督关键部位、关键工序施工执行施工方案以及工程建设强制性标准情况。
⑶旁站监理人员应核查进场建筑材料、建筑构配件、设备和预拌砼的质量检验报告等，并在现场监督施工企业进行检验或委托具有资质的第三方进行复验。
⑷旁站监理人员应做好旁站监理记录和监理日记，保存旁站监理原始资料。
旁站监理人员应认真履行职责，对需要实施旁站的关键部位、关键工序在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量问题，如实准确地做好旁站监理记录。对于记录的内容施工单位和监理单位应办理确认手续，有关人员签字。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的，不得进入下道工序。
旁站监理人员实施旁站监理时，发现施工企业有违反工程建设强制性标准行为的，有权责令施工企业立即整改；发现其施工活动已经或者可能危及工程质量的，应及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停施工指令或采取其他应急措施。
旁站监理记录表是监理工程师或总监理工程师依法行使有关签字权的重要依据，记录要真实、及时，记录内容包括工程地点、施工部位、作业时间、气候环境、施工过程中的情况、监理工作情况、发现的问题及处理意见。对于需要旁站监理的关键部位、关键工序施工，凡未实施旁站监理或无旁站记录的，监理工程师或总监理工程师不得在相应文件上签字。在工程竣工验收后，应将旁站监理记录表存档。
三、旁站监理范围及内容
1、 建设部要求的旁站范围如下：
基础工程：泥浆护壁灌注桩、基坑围（支）护、后浇带及其他结构混凝土、防水混凝土浇筑、卷材防水层细部构造处理、土方回填等。
主体结构工程：梁柱节点钢筋隐蔽工序、混凝土浇筑。
2、 本工程拟旁站的范围（若有）
旁站监理范围
旁站监理内容
地基与基础工程
泥浆护壁灌注桩混凝土浇筑、后浇带及其他结构混凝土施工、防水混凝土浇筑、卷材防水层细部构造处理、土方回填等。
主体结构工程
梁柱节点钢筋隐蔽工序、钢筋混凝土浇筑等
建筑装饰装修工程

建筑屋面工程
防水层构造处理、淋水（蓄水）试验
建筑给、排水及采暖工程
给水管道试压、排水管道灌水、通球试验、阀门试验
建筑节能

建筑电气工程
接地电阻测试、绝缘电阻测试
智能建筑工程

通风与空调工程
阀门试验、管道试压试验
电梯工程

隐蔽工程的隐蔽过程
全过程跟踪监督
建筑材料的见证和取样
新技术、新工艺、新材料、新设备实验过程
四、旁站程序和工作方法
（一）、旁站监理程序
1、 施工单位在需要实施旁站监理的关键部位、关键工序进行施工前24小时，应当书面通知监理机构需要旁站的时间和部位；
2、 旁站监理人员实施现场旁站监理，并严格履行旁站人员职责，对施工单位现场质检人员到岗情况、施工方案及工程强制性标准的执行情况等进行检查、监督；
3、 需要现场检验或委托复验的，监督施工企业的执行情况；
4、 发现施工企业有违反工程建设强制性标准行为的，应立即责令整改；情况严重的，应立即向总监报告；
5、 认真做好旁站监理记录，并及时要求施工单位质检员签字，项目经理部盖章。
（二）、旁站工作方法
1、 坚持严格监理、从严把关，一丝不苟的作风
在旁站过程中，施工单位往往会为了图省事而减少部分工作量或工序，监理必须依据合同、设计文件、施工规范严格控制，要求施工单位严格按图施工，使其产品满足业主、设计的各项要求。
2、 坚持预防为主，做好事前控制
将监理工作的重点放在事前控制上，对施工中可能发生的问题有超前的考虑和预见性，并制订相应的预控措施，将各类隐患消除在萌芽状态或更早的时间内，变被动监理为主动监理，达到事半功倍的效果。
3、 用数据说话
在旁站监理过程中，注意认真记录施工的关键数据和状况，需要检查、复测的，应保留检查、复测的数据。当施工单位在施工过程中因种种原因与监理的要求出现分歧时，监理应晓之以理，使其明了监理工作的目的、依据，如施工单位仍不接受，则应以书面形式进行纠正。必须保证施工过程完全处于受控状态。
4、 主动向专业监理工程师和总监汇报旁站监理的情况。发现现场存在违反工程建设强制性标准行为或施工活动已经或可能危及工程质量的，应及时汇报，不得拖延。
5、 旁站监理采用公司统一制定的“旁站监理记录表”。
附：旁站监理记录表
对质量控制点，我项目部监理人员将实行旁站进行跟踪检查，将要求旁站人员根据旁站记录表的要求作好相应工作，表格分土建类、安装类及装饰类。
具体表格如下：
1、土建类
表一 混凝土浇筑工序专用旁站监理记录表
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
质检员到岗情况： 是 否。
机械准备情况：振动棒： 平板振动器：
塔吊： 翻斗车： 搅拌机：
人员上岗证：吊车司机： 有 否；搅拌机操作工： 有 否；
材料准备情况：砂的复试报告： 石子的复试报告：
混凝土的强度等级：C 混凝土的设计坍落度（mm）：
混凝土浇筑量（m3）： 混凝土留置试块组数：
监理情况：
混凝土坍落度（mm）：

砂的计量误差（%）：

石子的计量误差(%)：

混凝土配合比通知单：

混凝
土的
浇筑
是否
符合
相关
规定
混凝土运输、浇筑及间歇的全部时间应不超过混凝土的初凝时间：

施工缝的位置应按设计要求和施工方案留设：

施工缝的处理应按施工技术方案执行：

后浇带的留设位置应按设计要求和施工技术方案确定：

后浇带的混凝土浇筑应按设计要求和施工技术方案进行：

混凝土浇筑过程中主要受力钢筋（特别是负弯矩钢筋）不得移位：

混凝土不得有漏振或过振：

发现问题：
1、 有无违反工程建设强制性标准行为？
2、 有无其他影响施工质量行为？

处理意见：
备注：
混凝土试块对应部位： 1、 2、 3、 4、 5、 6、 7、 8、 9、
混凝土坍落度对应部位：1、 2、 3、 4、 5、 6、 7、 8、 9、

施工企业：
项目经理部：
质检员（签字）：
年 月 日

监理企业：
项目监理机构：
旁站监理人员（签字）：
年 月 日

表二
表三 旁站监理记录表（土方回填工序专用）
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
1、施工企业现场质检人员到岗：是□ 否 □ ； 2、特殊工种上岗证是否齐全： 是□否□；
3、施工机械是否到位：是□ 否□ ； 4、土质是否经过检验：是□ 否 □；
监理情况：
1、 基底标高：
2、回填面标高：
3、分层夯实拟定层数：
4、采用夯实的机械应用形式：
时间
基底是否处理干净
回填前基底标高
回填虚土方量
回填厚度
夯实后基底标高
夯实次数
见证取样组数
平整度
土质不合格车辆次数

发现问题：
3、 有无违反工程建设强制性标准行为？
4、 有无其他影响施工质量行为？

处理意见：

备注：

施工企业：
项目经理部：
质检员（签字）：
年 月 日

监理企业：
项目监理机构：
旁站监理人员（签字）：
年 月 日
工程名称： 编号：

表四 旁站监理记录表（装配式结构安装工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
质检员到岗情况： 是 否。
机械准备情况：吊车： 电焊机：
人员上岗证：吊车司机： 有 否；电焊工： 有 否；
安全员： 有 否； 吊装指挥工： 有 否。
电焊条合格证： 有 无；复试报告： 有 无。
监理情况：
装配
式结
构的
安装
是否
符合
相关
规定
预制构件吊装前进行结构性能检验：

预制构件的外观质量、尺寸偏差是否符合标准图或设计的要求：

预制构件与结构之间的连接是否符合设计要求：

承受内力的接头与拼缝，当其混凝土强度未达到设计要求时，不得吊装上一层构件；当设计无具体要求时，应在混凝土强度不小于10N/mm2或具有足够的支承时方可吊装上一层的结构构件：

预制构件吊装前，应按设计要求在构件和相应的支承结构上标志中心线、标高等控制尺寸，按标准图或设计文件校核预埋件及连接钢筋等，并作出标志：

预制构件应按标准图或设计的要求吊装，起吊时绳索与构件水平面的夹角不宜小于450，否则应采用吊架或经验算确定：

预制构件安装就位后，应采取保证构件稳定的临时固定措施，并应根据水准点和轴线校正位置：

发现问题：
5、 有无违反工程建设强制性标准行为？
6、 有无其他影响施工质量行为？

处理意见：
备注：

施工企业：
项目经理部： 
质检员（签字）：
年 月 日

监理企业：
项目监理机构：
旁站监理人员（签字）：
年 月 日

表五 旁站监理记录表 （钢结构安装工序专用）
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
l、施工单位现场质检员是否到岗： 是 否。
2、特殊工种是否持证上岗： 是 否。
监理情况：
1、现场焊接(安装、吊装)方法、工艺 符合 不符合施工方案要求，焊接材料品种、
规格 符合 不符合国家产品标准和设计要求。
2、 挠度 垂直度测量 整体平面弯曲。
部位名称
点 数
允许值
备注
l
2
3
4
5
6
7
8
9
10
1

2

3

4

5

3、焊缝探伤检查
焊缝等级：
检查方法：
部 位
条 数
比 例
l
2
3
4
5
6
7
8
9
10
实测比例
要求比例
l

2

3

4

5

发现问题：
7、 有无违反工程建设强制性标准行为？
8、 有无其他影响施工质量行为？

处理意见：
备注：

施工企业：
项目经理部：
质检员（签字）：
年 月 日

监理企业：
项目监理机构：
旁站监理人员（签字）：
年 月 日
工程名称： 编号：

2、安装类
表六 旁站监理记录表
（阀门试验工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况
1、施工准备工作是否到位： 是； 否。
2、现场质检员是否到岗： 是； 否。
监 理 情 况
试验范围
试验压力
试压要求
试验记录
检查结论
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
阀门强度试验压力为1.5P，严密性试验为1.1P，试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
DN（mm）
最短试验持续时间（s）

严密性试验
强度
试验

金属密封
非金属密封
≤50
15
15
15
65~200
30
15
60
250~450
60
30
180
发现问题：
9、 有无违反工程建设强制性标准行为？
10、 有无其他影响施工质量行为？

处理意见：
备注：
施工单位：
项目经理部：
质检员（签字）：
年 月 日
监理单位：
项目监理机构：
旁站监理人员：
年 月 日

表七 旁站监理记录表
（风管漏光试验工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况
1、施工单位现场质检人员到岗情况： 到 未到；
2、风管制作安装及移动光源准备情况： 已准备好 未准备好。
监 理 情 况

1、检查移动光源是否采用了不低于100W的带保护罩的低压照明灯： 是； 否。
2、检查 m长风管共发现漏光点 处，具体情况如下：
第1个10m长风管发现漏光点 处；
第2个10m长风管发现漏光点 处；
第3个10m长风管发现漏光点 处。
发现问题：
1、 有无违反工程建设强制性标准行为？
2、 有无其他影响施工质量行为？
处理意见：
备注：
规范要求：
A.1.4 低压系统风管以每10m接缝漏光点不大于2处，且100m接缝平均不大于16处为合格；
中压系统风管以每10m接缝漏光点不大于1处，且100m接缝平均不大于8处为合格。
施工企业：
项目经理部：
质检员（签字）：
年 月 日
监理企业：
项目监理机构：
旁站监理人员：
年 月 日

表八 旁站监理记录表
(火警探头测试工序专用)
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站开始时间：
旁站结束时间：
施工情况
1、施工单位现场质检人员到岗情况：□ 到；□ 未到。
2、仪表准备情况：□ 准备好；□ 未准备好。
3、仪器型号：
监 理 情 况
探测器编号
回路
类型
是否报警
测试结果
1

2

3

4

5

6

7

8

9

10

发现问题：
11、 有无违反工程建设强制性标准行为？
12、 有无其他影响施工质量行为？

处理意见：

备注：

测试要求：
施工单位对所有探测器均需测量。监理旁站测试数量为总数量的5%，且不少于5个。

施工单位：
项目经理部：
质检员（签字）：
年 月 日

监理单位：
项目监理机构：
旁站监理人员：
年 月 日
表九 旁站监理记录表
（接地电阻测试工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站开始时间：
旁站结束时间：
施工情况
1、施工单位现场质检人员到岗情况：□ 到；□ 未到。
2、仪表准备情况：□ 准备好；□ 未准备好。
3、接地型式：
4、仪表型号：
监 理 情 况
回路编号
规范要求值
实测值
测试结果
1

2

3

4

5

6

7

8

9

10

发现问题：
3、 有无违反工程建设强制性标准行为？
4、 有无其他影响施工质量行为？

处理意见：

备注：

测试要求：
所有测点均需测量。

施工单位：
项目经理部：
质检员（签字）：
年 月 日

监理单位：
项目监理机构：
旁站监理人员：
年 月 日

表十 旁站监理记录表
（绝缘电路测试工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站开始时间：
旁站结束时间：
施工情况
1、施工单位现场质检人员到岗情况：□ 到；□ 未到。
2、仪表准备情况：□ 准备好；□ 未准备好。
监 理 情 况
回路编号
规范要求值
实测值
测试结果
1

2

3

4

5

6

7

8

9

10

发现问题：
5、 有无违反工程建设强制性标准行为？
6、 有无其他影响施工质量行为？

处理意见：

备注：

测试要求：
施工单位所有回路都测量。监理需抽测大于总回路10%的点，且不少于4点。

施工单位：
项目经理部：
质检员（签字）：
年 月 日

监理单位：
项目监理机构：
旁站监理人员：
年 月 日

表十一 旁站监理记录表
（室内给水管道试压工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况
1、施工准备工作是否到位： 是； 否。
（1）、试压管路中阀门是否开启。
（2）、管路空气是否排净。
2、现场质检员是否到岗： 是； 否。
监 理 情 况
管材材质
试验压力
试压要求
试验记录
检查结论
金属管
铸铁管
1.5P且不小于0.6MPa
试验压力下观测10min，压降不大于0.02MPa，然后降到P进行检查，应不渗不漏
试验压力 MPa
实测数据 MPa
持续时间 min
压力下降 MPa

塑料管
试验压力下稳压1h，压降不大于0.05MPa，然后在1.15P下稳压2h，压力降不超过0.03MPa，各连接处不得渗漏
试验压力 MPa
实测数据 MPa
持续时间 min
压力下降 MPa

发现问题：
13、 有无违反工程建设强制性标准行为？
14、 有无其他影响施工质量行为？

处理意见：
备注：

施工单位：
项目经理部：
质检员（签字）：
年 月 日

监理单位：
项目监理机构：
旁站监理人员：
年 月 日

表十二 旁站监理记录表
（室内排水管道灌水试验工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况
1、施工准备工作是否到位： 是； 否。
2、现场质检员是否到岗： 是； 否。
监 理 情 况
类别
试验要求
试验记录
检查结论
排水管
隐蔽或埋地的排水管道在隐蔽前必须作灌水试验，灌水高度应不低于底层卫生洁具的上边缘或底层地面高度，满水15min水面下降后，在管满观察5min，液面不降，管道及接口无渗漏为合格。

雨水管
灌水高度必须到每根立管上部的雨水口，灌水试验持续1h，不渗不漏。

发现问题：
15、 有无违反工程建设强制性标准行为？
16、 有无其他影响施工质量行为？

处理意见：
备注：

施工单位：
项目经理部：
质检员（签字）：
年 月 日

监理单位：
项目监理机构：
旁站监理人员：
年 月 日

表十三 旁站监理记录表
（室内排水管道通球试验工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况
1、施工准备工作是否到位： 是； 否。
（1）、试压管路中阀门是否开启。
（2）、管路空气是否排净。
2、现场质检员是否到岗： 是； 否。
监 理 情 况
试验范围
试验要求
试验记录
检查结论
排水主立管及水平干管
通球球径不小于排水管道管径的2/3，通球率必须达到100%

发现问题：
17、 有无违反工程建设强制性标准行为？
18、 有无其他影响施工质量行为？

处理意见：
备注：

施工单位：
项目经理部：
质检员（签字）：
年 月 日

监理单位：
项目监理机构：
旁站监理人员：
年 月 日

表十四 旁站监理记录表
（室内热水管道试压工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况
1、施工准备工作是否到位： 是； 否。
（1）、试压管路中阀门是否开启。
（2）、管路空气是否排净。
2、现场质检员是否到岗： 是； 否。
监 理 情 况
管材材质
试验压力
试压要求
试验记录
检查结论
钢管
复合管
热水供应系统水压试验压力为系统顶点的工作压力加0.1MPa，同时在系统顶点的压力不小于0.3MPa
试验压力下观测10min，压降不大于0.02MPa，然后降到P进行检查，压力应不降，且不渗不漏
试验压力 MPa
实测数据 MPa
持续时间 min
压力下降 MPa

塑料管
试验压力下稳压1h，压降不大于0.05MPa，然后在1.15P下稳压2h，压降不大于0.03MPa，且各连接处不得渗漏
试验压力 MPa
实测数据 MPa
持续时间 min
压力下降 MPa

发现问题：
19、 有无违反工程建设强制性标准行为？
20、 有无其他影响施工质量行为？

处理意见：
备注：

施工单位：
项目经理部：
质检员（签字）：
年 月 日

监理单位：
项目监理机构：
旁站监理人员：
年 月 日

表十五 旁站监理记录表
（室外给水管道试压工序专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况
1、施工准备工作是否到位： 是； 否。
（1）、试压管路中阀门是否开启。
（2）、管路空气是否排净。
2、现场质检员是否到岗： 是； 否。
监 理 情 况
管材材质
试验压力
试压要求
试验记录
检查结论
金属管
铸铁管
1.5P且不小于0.6MPa
试验压力下观测10min，压降不大于0.05MPa，然后降到P进行检查，压力保持不变，且不渗不漏
试验压力 MPa
实测数据 MPa
持续时间 min
压力下降 MPa

塑料管
试验压力下稳压1h，压降不大于0.05MPa，然后在P下进行检查，压力保持不变，且不渗不漏
试验压力 MPa
实测数据 MPa
持续时间 min
压力下降 MPa

发现问题：
21、 有无违反工程建设强制性标准行为？
22、 有无其他影响施工质量行为？

处理意见：
备注：

施工单位：
项目经理部：
质检员（签字）：
年 月 日

监理单位：
项目监理机构：
旁站监理人员：
年 月 日

表十六 旁站监理记录表
（市政无压力管道严密性试验专用）
工程名称： 编号：
日期及气候：
工程地点：
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况
1、施工准备工作是否到位： 是； 否。
2、现场质检员是否到岗： 是； 否。
监 理 情 况
闭水试验要求
合格标准
试验记录
检查结论
1、 当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计。
2、 当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计。
3、 当计算出的试验水头小于10m，但已超过上有检查井井口时，试验水头应以上游检查井井口高度为准。
4、 管道闭水试验应按GB50268-97附录B闭水法试验进行。
管道严密性试验时，进行外观检查，不得有漏水现象，且符合10.3.5.1至10.3.5.3，管道严密性试验为合格。

发现问题：
23、 有无违反工程建设强制性标准行为？
24、 有无其他影响施工质量行为？
