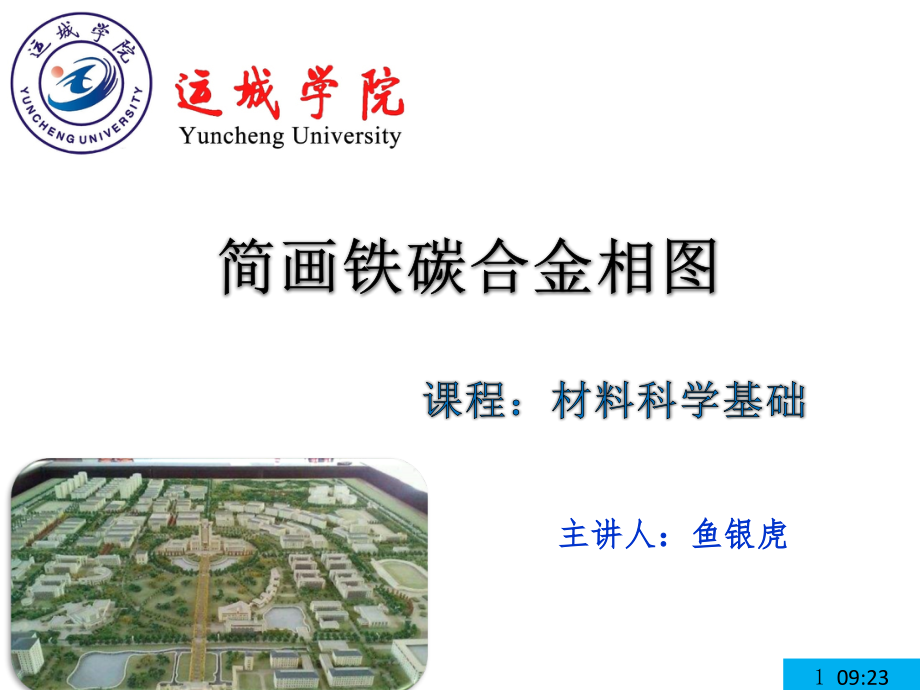

铁碳相图简画及口决.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,1,17:06,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,简画铁碳合金相图,课程：材料科学基础,主讲人：鱼银虎,2,概念作用,基本信息,简易画法,内容：,F+Fe,3,C,A+Fe,3,C,L,A,F,一、画一矩形框：坐标轴；,二、给出四个碳含量点、五个温度点、两条等温转变线；,三、连线：三个单相区、五个双相区,1227,1148,727,1538,912,0.0218,0.77,2.11,4.3,6.69,L+Fe,3,C,I,L+A,A+F,四碳五度两平衡，,三个单来,五个双,；,找点画线,(1),铁素体：碳在,a-Fe,中的间隙固溶体。由于体心,立方晶格的原子间隙很小，故碳在。一,Fe,中的溶解度也极小，室,温下仅能溶解,0.006%,的碳。铁素体的强度和硬度均低，但塑,性和韧性很好，所以含铁素体较多的钢,(,如低碳钢,),多表现出软,而韧的特性。,(2),渗碳体：铁与碳的化合物，分子式是,Fe,C,，其性能硬,而脆，与铁素体相反。随着钢中含碳量,(,质量分数，,%),的增加，,钢中渗碳体的含量也增多，钢的强度和硬度均上升，而塑性和韧性却急剧下降。常温下碳在,a,一,Fe,中的溶解度很小，大部分碳,都以渗碳体的形式出现。,(3),珠光体：铁素体与渗碳体两者组成的机械混合物,(,共,析转变产物,),，只有在温度低于,723,时才存在。这是大部分钢,结构焊件焊后热处理的主要依据，珠光体的性能介于铁素体和渗碳体之间，其硬度和强度比铁素体高,;,但其脆性并不大，因珠,光体中的渗碳体要比铁索体少得多，所以珠光体钢的硬度和强度较高，而塑性和韧性也较好。故在钢结构工程的焊接中大多使用珠光体钢材。,(4),奥氏体：碳在,Y,-,Fe,中的固溶体，它是面心立方晶格，,原子间隙较大，在,723,时溶解度为,0.8,，在,1 130,时为,2,写。,碳素钢只有加热到,7230C(,称为临界点或相变点,),以上组织发生,转变时才出现奥氏体。奥氏体的强度和硬度并不高，但塑性和韧性却很好，奥氏体的另一个特点就是无磁性。在所有钢结构焊接中，奥氏体不锈钢就是利用这一特性，奥氏体不锈钢无论在固态或液态都具有其奥氏体的特性。,珠光体是,铁素体和渗碳体一者组成的机械混合物用符号,P,表示。,莱氏体是由珠光体、二次渗碳体和共晶渗碳体组成,用符号“,Ld”,表示。,(5),马氏体碳在,a,一,Fe,中的过饱和固溶体，马氏体的体,积比相同重量的奥氏体的体积大，因此，由奥氏体转变为马氏体时体积要膨胀。马氏体局部体积膨胀后引起的内应力往往导致零件变形、开裂。高碳淬火马氏体具有很高的硬度、强度并呈脆性，延展性很低，几乎不能承受冲击载荷。低碳回火马氏体则具有相当的强度、塑性和韧性。马氏体加热后容易分解为其他组织。,(6),魏氏组织一种过热组织，是由彼此交叉约,60,的针状,铁素体嵌人基体的显微组织。碳素钢过热，晶粒长大后，高温下晶粒粗大的奥氏体在较慢的冷却速度时很容易形成魏氏组织。粗大的魏氏组织使焊接接头的塑性和韧性急剧下降，导致钢材变脆甚至发生脆断。,青花瓷（铁碳相图）,作词：程海然,作曲：周杰伦,专辑：,材料科学基础,演唱：杨天龙、张思聪,黑白相配铁与碳百炼则成钢,前人描绘的图案管中窥诸相,点点线线划出面一眼观全场,屏幕上 光标到处最明亮,波来铁网抱成团隐隐放珠光,粒滴斑铁绘江山沃斯田铁烫,麻田散铁最坚强 雪明碳铁诗意忆家乡,碳含量要很低不过六点七（,6.7%,）,十万分廿二起,(0.022%),铁变亚共析,加碳量让共析过共析在七夕（,0.77%,）,继续加 加碳到二十一,(2.1%),白亮色是铸铁四点三共晶,(4.3%),晶温一一四七（,1147C,）析温七二七（,727C,）,让千年的冶铁技发扬成绝艺 你我当奋起,End,来源：材料人、郭福教授团队,
