砖砌体工程施工技术及砌筑施工质量培训讲义.ppt

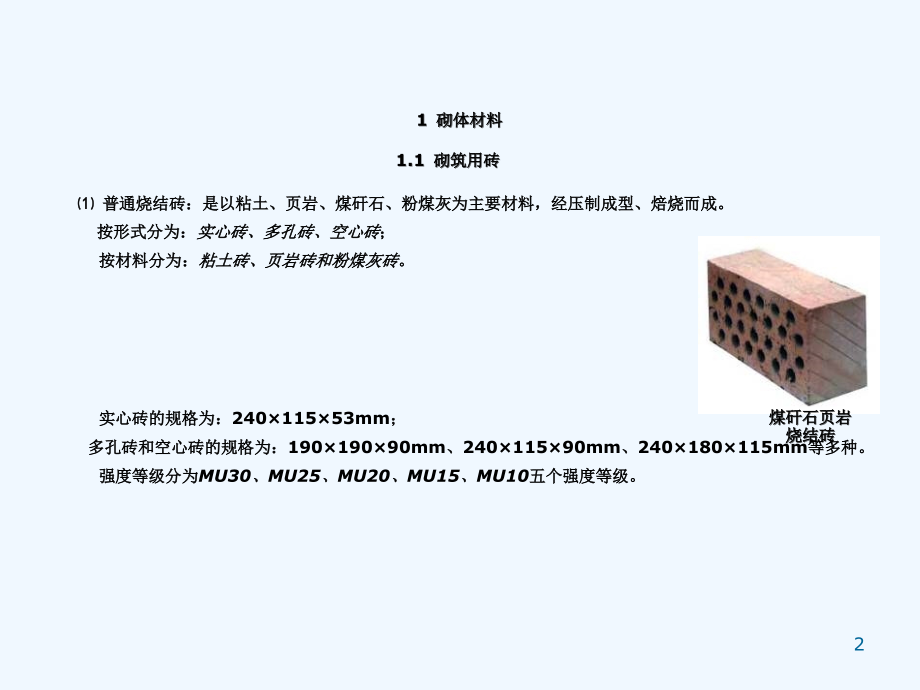

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,砖砌体施工技术,1,1,砌体材料,普通烧结砖：,是以粘土、页岩、煤矸石、粉煤灰为主要材料，经压制成型、焙烧而成。,按形式分为：,实心砖、多孔砖、空心砖,；,按材料分为：,粘土砖、页岩砖和粉煤灰砖,。,1.1,砌筑用砖,实心砖的规格为：,24011553mm,；,多孔砖和空心砖的规格为：,19019090mm,、,24011590mm,、,240180115mm,等多种。,强度等级分为,MU30,、,MU25,、,MU20,、,MU15,、,MU10,五个强度等级。,煤矸石页岩烧结砖,2,传统粘土砖毁田取土量大、能耗高、砖自重大，施工生产中劳动强度高、工效低，国家已明令禁止在建筑物中使用粘土实心砖。,烧结空心砖,粘土烧结实心砖 烧结多孔砖,3,1.4,砌筑砂浆,常用的砌筑砂浆有,水泥砂浆、水泥混合砂浆,和,石灰砂浆,。砂浆的强度等级有,M15,、,M10,、,M7.5,、,M5,、,M2.5,五个强度等级。,原材料要求,水泥使用前应对其强度、安定性进行复检，水泥出厂超过三个月（快硬水泥为一个月）或对水泥质量有怀疑时应复查试验。,不同品种的水泥不得混合使用！,水泥砂浆采用的水泥强度等级不宜大于,32.5,，水泥混合砂浆采用的水泥强度等级不宜大于,42.5,。,4,砂浆的使用,砂浆应随拌随用，,水泥砂浆和水泥混合砂浆应分别在,3h,和,4h,内用完，如气温超过,30,0,C,时，应分别在,2h,和,3h,内用完。,基础工程一般应采用水泥砂浆，强度要求较高或砌体环境潮湿的墙体应采用水泥混合砂浆，强度要求不高且环境干燥的砌体可采用石灰砂浆。,5,砂浆的强度验收,取样：,每一楼层（基础可按一个楼层计）或不超过,250,m,3,砌体为一验收批，各品种和强度等级取样不少于,3,组，每台搅拌机应至少抽检一次。在砂浆搅拌机出料口取样,制作砂浆试块，同盘砂浆只应制作一组试块。,试件强度：,砂浆试块强度以边长,70.7,mm,的立方体试块、标准养护,28,d,的抗压试验结果为准。,砂浆试块制作,1.5,砌体材料的取样检验,砖的取样检验,按烧结砖,15,万块、多孔砖,5,万块、灰砂砖与粉煤灰砖,10,万块为一验收批，抽检数量为一组。,6,2,砖砌体施工,普通烧结砖砌筑工序包括：,抄平放线摆砖样立皮数杆立头角、挂线铺灰、砌砖、勾缝,等工序。,2.1,施工工艺,砌砖墙前，先在基础面或楼面上按标准的水准点定出各层标高，并用水泥砂浆或,C10,细石砼找平。,抄平,7,放线,底层墙身按龙门板上轴线定位钉为准，拉线、吊线锤，将墙身中心轴线投放至基础顶面，并据此弹出墙身边线与门窗洞口位置。,楼层墙身的放线，应利用预先引测在外墙面上的墙身中心轴线，用经纬仪或线锤向上引测。,轴线的,引测是,放线的,关键,!,楼层围护墙的墙身放线,8,摆砖样,按选定的组砌方法，在墙基顶面放线位置试摆砖样（生摆，即不铺灰），尽量使,门窗垛符合砖的模数,，偏差小时可通过竖缝调整，以减小斩砖数量，并保证砖与砖缝排列整齐、均匀，以提高砌砖效率。,摆砖样在,清水墙砌,筑中尤为,重要,!,摆砖样,9,立皮数杆,立皮数杆可控制每皮砖砌筑的竖向尺寸，并使铺灰、砌砖的厚度均匀，保证砖皮水平。皮数杆标有砖的皮数、灰缝厚度与门窗洞、过梁、楼板的标高。它立于墙的转角处，其基准标高用水准仪校正。如墙很长，可每隔,1020m,再立一根。,盘角、挂线,砌砖通常先在墙角以皮数杆进行盘角，然后将准线挂在墙侧，作为墙身砌筑的依据，每砌一皮或两皮，准线向上移动一次。,共,37,页,第,18,页,10,铺灰砌砖,铺灰砌砖的操作方法很多，与各地区的操作习惯、使用工具有关。,常用的砌砖工程施工方法有：挤浆法、刮浆法和满口灰法,。操作工具北方多用大铲，南方多用泥（瓦）刀。,北方多用大铲、挤浆法砌筑 南方多用泥刀、刮浆法砌筑,大铲,泥刀,11,当采用铺浆法砌筑时，铺浆长度不得超过,750mm,，施工期间气温超过,30,0,C,时，铺浆长度不得超过,500mm,。,常用的砌砖工程施工方法有：挤浆法、刮浆法和满口灰法。,目前建筑业流行的砌砖方法是,“三一砌砖法”。,三一砌砖法是刮浆法的一种，其操作口诀是,：“一铲（刀）灰、一口砖、一挤揉”。,点击动画,砖墙三顺一丁砌法,12,砖墙的组砌方法,为提高砌体的整体性、稳定性和承载力，砖块排列应遵循上下错缝的原则，避免垂直通缝出现，错缝或搭砌长度一般不小于,60mm,。实心墙体的组砌方法有,“一顺一丁”、“三顺一丁”、“梅花丁”,等方法。,砖墙的组砌形式,仅用于,12,墙,仅用于,18,墙又称翻身斗,常用于园形或弧形墙体,砌筑工,效最高,质量最好,工效稍低,质量工,效俱好,13,2.3,质量要求,横平竖直、砂浆饱满、,灰缝均匀、上下错缝、,内外搭砌、接槎牢固。,灰缝控制均匀 内外墙搭砌,砌筑工程质量的,基本要求是：,14,横平竖直、砂浆饱满,指灰缝要横平竖直，实心砖砌体水平灰缝的砂浆饱满度不得低于,80,。,水平缝厚度和竖缝宽度规定为,10mm2mm,。,上下错缝,指砖砌体上下两皮砖的竖缝应当错开，以避免上下通缝。,“接槎”,指相邻砌体不能同时砌筑而设置的临时间断，它可便于先砌砌体与后砌砌体之间的接合。,水平灰缝的砂浆饱满度不得小于,80%,，用百格网检查砖底面与砂浆的粘结痕迹面积，每检验批抽查不少于,5,处，每处检测,3,块，取其平均值；,清水墙砌筑,15,砖砌体的转角处和纵横墙交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工，对不能同时砌筑而又必须留置的临时间断处应砌成,斜槎,，斜槎水平投影长度不小于高度的,2/3,。,斜槎的留设,16,非抗震设防与抗震设防烈度为,6,、,7,度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，并加设拉结钢筋。,拉结钢筋沿墙高每,500mm,留设一道，数量为每,120mm,墙厚放置,16,拉结钢筋（,120mm,厚墙放置,26,）；埋入长度从留槎处算起，每边均不应小于,500mm,，抗震设防烈度,6,、,7,度的地区，不应小于,1000mm,；末端应有,90,0,弯钩。,直槎的留设,17,砖砌体轴线位置偏移不得大于,10mm,；砖砌体的垂直度允许偏差，每层楼为,5mm,，建筑物全高,10m,时为,10mm,，全高,10m,时为,20mm,；,砖砌体组砌方法应上下错缝、内外搭砌，砖柱不得采用,“包心砌法”,。,要求清水墙、窗间墙无通缝，混水墙大于或等于,300mm,的通缝每间房不超过,3,处，且不得位于同一面墙上；,质检员在进行,墙身垂直度检查,共,37,页,第,31,页,18,砖砌体的灰缝应横平竖直、厚薄均匀，水平灰缝厚度宜为,10mm,，但不应小于,8mm,，,也不应大于,12mm,。,一步架的砖砌体，每,20m,抽查一处，用尺量,10,皮砖砌体高度折算。,高质量的清水墙灰缝 质检员进行灰缝厚度检验,19,2.4,砼构造柱,构造柱的截面尺寸不宜小于,240240mm,，构造柱配筋中柱不宜少于,412,，边柱、角柱不宜少于,414,；箍筋宜为,6200,（楼层上下,500mm,范围内宜为,6100,）；竖向受力钢筋应基础梁和楼层圈梁中锚固；砼强度等级不宜低于,C20,。,砼构造柱的构造,20,砖墙与构造柱的连接处应砌成,马牙槎,，每一个,马牙槎,的高度不宜超过,300mm,，并沿墙高每隔,500mm,设置,26,拉结钢筋，拉结钢筋每边伸入墙内不宜小于,600mm,。,构造柱与,基础梁的连结,构造柱与,圈梁的连结,21,构造柱施工,钢筋砼构造柱应遵循,“先砌墙、后浇柱”,的程序进行。施工程序为：,绑扎钢筋,砌砖墙,支模板,浇砼,拆模,。,构造柱与墙体连接处的马牙槎，从每层柱脚开始，先退后进，马牙槎沿高度方向不宜超过,300mm,，,齿深,60,120mm,，,沿墙高每,500mm,设,26,拉结钢筋；,先砌墙,再浇构造柱,22,马牙槎砌好后，应立即支设模板，模板必须与墙的两侧严密贴紧、支撑牢固，防止模板漏浆。,模板底部应留出清理孔，以便清除模板内的杂物，清除后封闭。,浇灌构造柱砼前，应将砌体与模板浇水湿润，利用柱底预留的清理孔清理落地灰、砖渣与其它杂物，清理完后立即封闭洞眼；,浇灌砼前先在结合面处注入适量与砼配比相同的去石水泥砂浆，构造柱砼分段浇灌，每段高度不大于,2m,，振捣时，严禁振捣器触碰砖墙；,23,照片评点：,这是某施工企业作为样板的一张多孔砖砌体留设构造柱的图片。图片中至少有三点不足：未考虑构造柱上部竖向受力筋的锚固；拉结筋间距超过,500,mm,；,箍筋在楼层下,500,mm,范围内未加密。,24,二次结构墙体砌筑质量要求,项次,项 目,允 许 偏 差,(mm),检 查 方 法,1,轴线位移,10,用尺检查,垂直度,小于或等于,3m,5,用,2m,托线板或吊线、尺检查,大于,3m,10,2,表面平整度,5,用,2m,的靠尺和楔尺检查,3,门窗洞口高、宽（后塞口）,5,用尺检查,墙体砌筑一般尺寸允许偏差（一）,25,二次结构墙体砌筑质量要求,砌体分类,灰 缝,饱满度与要求,检验方法,空心砖砌体,水 平,80%,采用百格网检查块材底面砂浆的粘结痕迹面积,垂 直,填满砂浆、不得有透明缝、瞎缝、假缝,墙砌体的砂浆饱满度与检验方法（二）,26,二,.,施 工 质 量 控 制 流 程,检验批划分：每层为一个检验批,组织检验批施工,二次结构施工方案,按相关质量验收规范检查,项目专业质量检查员,监理工程师,下一检验批施工,班组自检,整改,同意,报验,处罚,整改,返工,报验,27,二次结构墙体砌筑工艺流程,施工放线,植筋与钢筋绑扎,填充墙砌筑,墙体砌筑前检查,拌制砂浆,构造柱与其它砼浇筑,验收与养护,排 砖,28,二次结构墙体的主砌方法（一）,120,厚的隔墙采用,240,（长）,115,（宽）,180,（高）页岩空心砖砌筑。,240mm,180mm,29,二次结构墙体的组砌方法（二）,200,厚的内外填充墙采用,240,（长）,180,（宽）,115,（高）的页岩空心砖砌筑，两面抹灰。,240mm,115mm,30,二次结构墙体与砼墙与柱的拉结（一）,拉结钢筋伸出砼墙与柱的长度不小于,70cm,。,拉结筋沿墙或柱高度方向不大于,50cm,设置一道。,31,填充墙与砼墙与柱的拉结（二）,32,植 筋（一）,构造柱与拉结钢筋与主体结构混凝土采用植筋锚固。,采用,A,、,B,组分植筋胶泥。,A,组（主剂）和,B,组（固化剂）按,10,：,1,搅拌均匀。,施工温度为,-5,0,C,至,40,0,C,。,固化时间：,24,小时,33,植 筋（三）,1.,钢筋植筋施工流程：,钻孔 清孔 配制胶泥 注胶泥 植钢筋,2.,植筋孔径和孔深要求：,6,钢筋：孔径,8mm,，孔深,8cm,。,12,钢筋：孔径,16mm,，孔深,15cm,。,34,构造柱钢筋绑扎（四）,构造柱主筋连接采用搭接，搭接长度为,67cm,。,构造柱主筋搭接区与柱上下端,60cm,范围内箍筋加密,100,，箍筋分别为,8,个和,7,个。,不正确（间距过大）,35,二次结构墙体底部砌筑要求（一）,小型空心砌块墙底部砌筑不少于三皮页岩实心砖。,厨房间、卫生间隔墙（有防水要求）的底部浇筑,200,厚,C20,素混凝土。,不少于三皮砖,30cm,不少于,3,皮实心砖,36,门窗洞口部位的砌筑要求（二）,门窗洞口部位采用页岩实心砖砌筑。,37,二次结构墙体顶部砌筑要求（三）,填充墙顶部采用页岩实心砖斜砌，斜砌角度为,45-60,度。,填充墙顶部斜砌间隔时间不少于,7,天。,45,0,60,0,38,二次结构墙体顶部砌筑（四）,填充墙顶部斜砌高度控制在,18-20cm,为宜。,18-20cm,39,混凝土现浇带（五）,外墙窗台部位设通长混凝土配筋带。,框架结构为,100,墙宽，主筋,28,，负筋,6200,。,40,二次结构墙体灰缝要求（六）,灰缝宽度控制在,10mm,12mm,内。,灰缝的平直度进行拉线和尺量检查，每,10m,不大于,10mm,。,41,二次结构墙体灰缝要求（七）,灰缝饱满度要求：,水平灰缝,80%,垂直灰缝应填满砂浆，不得有明缝或瞎缝,42,构造柱马牙槎留置（八）,马牙槎端部页岩实心砖应先退后进。,构造柱拉结筋按每,50cm,高度进行留置。,拉结筋进入砌体内长度为,700mm,。,不大于,50cm,43,构造柱马牙槎留置（九）,不同厚度墙体马牙槎留置。,180,厚墙,120,厚墙,44,线管部位的处理（十）,填充墙墙体在线管与线盒部位采用页岩实心砖砌筑。线管集中的部位应留通槽，采用,C15,砼浇筑。,45,线管部位的处理（十一）,46,电箱部位的处理（十二）,47,
