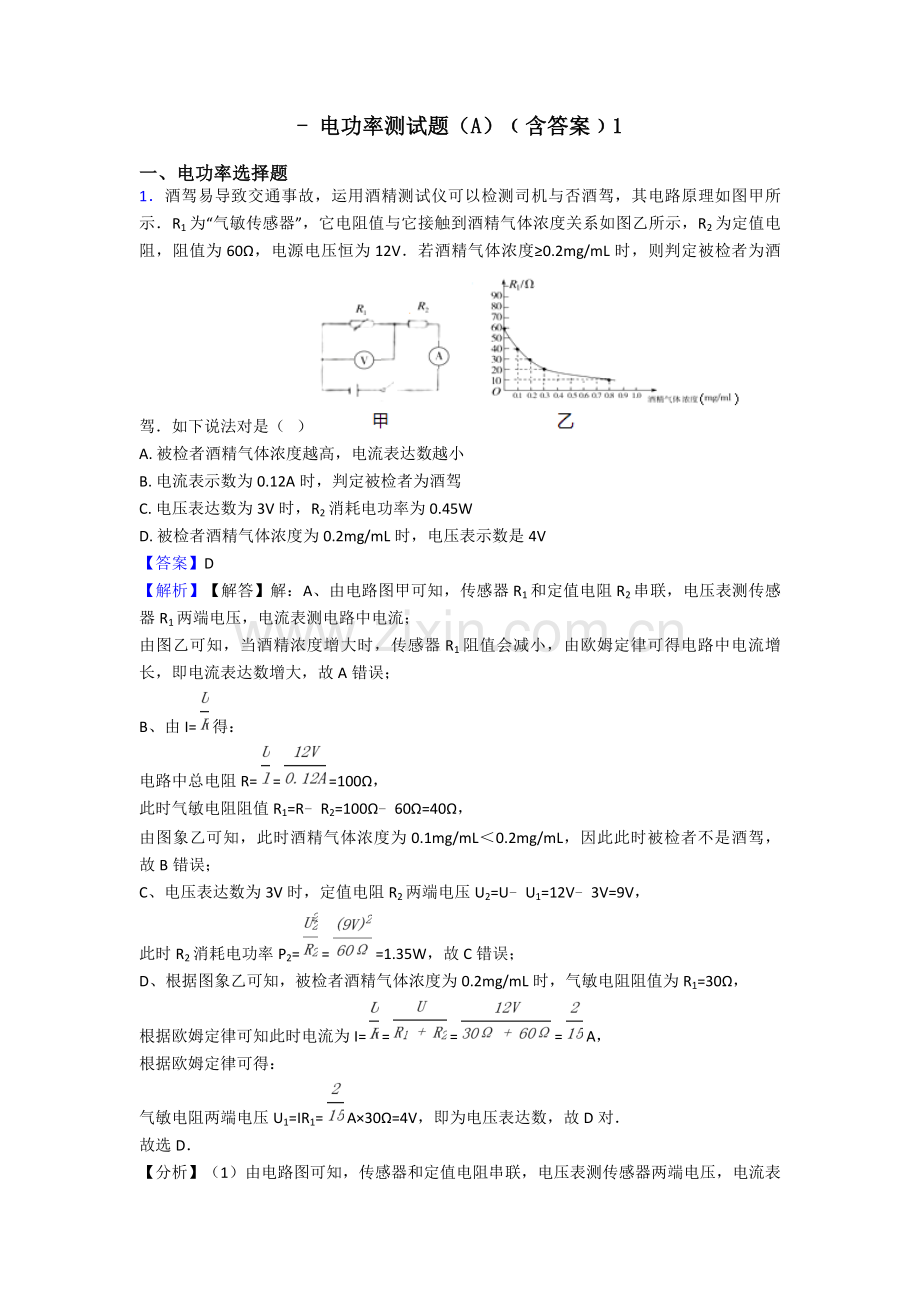

- 电功率测试题（A）﹙含答案﹚1

一、电功率选择题
1．酒驾易导致交通事故，运用酒精测试仪可以检测司机与否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它电阻值与它接触到酒精气体浓度关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．如下说法对是（   ）
A. 被检者酒精气体浓度越高，电流表达数越小
B. 电流表示数为0.12A时，判定被检者为酒驾
C. 电压表达数为3V时，R2消耗电功率为0.45W
D. 被检者酒精气体浓度为0.2mg/mL时，电压表示数是4V
【答案】D
【解析】【解答】解：A、由电路图甲可知，传感器R1和定值电阻R2串联，电压表测传感器R1两端电压，电流表测电路中电流；
由图乙可知，当酒精浓度增大时，传感器R1阻值会减小，由欧姆定律可得电路中电流增长，即电流表达数增大，故A错误；
B、由I= 得：
电路中总电阻R= = =100Ω，
此时气敏电阻阻值R1=R﹣R2=100Ω﹣60Ω=40Ω，
由图象乙可知，此时酒精气体浓度为0.1mg/mL＜0.2mg/mL，因此此时被检者不是酒驾，故B错误；
C、电压表达数为3V时，定值电阻R2两端电压U2=U﹣U1=12V﹣3V=9V，
此时R2消耗电功率P2= = =1.35W，故C错误；
D、根据图象乙可知，被检者酒精气体浓度为0.2mg/mL时，气敏电阻阻值为R1=30Ω，
根据欧姆定律可知此时电流为I= = = = A，
根据欧姆定律可得：
气敏电阻两端电压U1=IR1= A×30Ω=4V，即为电压表达数，故D对．
故选D．
【分析】（1）由电路图可知，传感器和定值电阻串联，电压表测传感器两端电压，电流表测电路中电流；由图可知气敏电阻性质，由电阻变化运用欧姆定律可求得电路中电流变化；（2）根据I= 求出电流为0.12A时，电路中总电阻，再根据串联电阻特点求出此时气敏电阻阻值，根据图象乙判断此时与否酒驾；（3）根据串联分压特点求出定值电阻两端电压，再根据P= 求出R2消耗电功率；（4）被检者酒精气体浓度为0.2mg/mL时，根据图象乙读出此时气敏电阻阻值，根据欧姆定律求出电流，再根据欧姆定律求出气敏电阻两端电压，即为电压表达数．

2．如图所示，下列测量记录对是（　　）

A. 物体长度是3.15cm                                         B. 体温计示数是36.7℃
C. 弹簧测力计示数是1N                                         D. 电能表示数是kW•h
【答案】 B
【解析】【解答】A、刻度尺分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm﹣2.00cm=1.15cm．故A错误；

B、体温计量程为35℃～42℃，一种大格表达1℃，里面有10个小格，因此它分度值为0.1℃．因此它读数=36℃+0.7℃=36.7℃．故B对；
C、弹簧测力计分度值是0.2N，因此弹簧测力计示数是0.2N×4=0.8N．故C错误；
D、电能表读数为201.5kW•h．故D错误．
故选B．
【分析】①使要弄清晰刻度尺量程和分度值再去读数．起始端与否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值下一位．
②要弄清晰体温计量程和分度值再去读数．
③要弄清晰弹簧测力计量程和分度值再去读数．
④电能表读数要注意，最终一位为小数位．

3．如图，电源电压恒为4.5V，电流表量程为“0~0.6A”，电压表量程为“0~3V”，灯泡上标有“2.5V  1.25W”（不考虑灯丝电阻变化），滑动变阻器R规格为“20Ω1A”。闭合开关，在保证电路安全状况下，移动滑片P过程中（   ）

A. 电流表示数最大为0.6A                                   B. 灯泡消耗最小功率为0.12W
C. 电路消耗最大电功率为2.7W                           D. 滑动变阻器接入电路最小电阻为4Ω。
【答案】D
【解析】【解答】由电路图懂得，灯泡与滑动变阻器R串联，电压表测灯泡两端电压，电流表测电路中电流；由于灯泡上标有“2.5V1.25W”，因此由P=UI懂得，灯泡额定电流是：IL =PL/UL=1.25W2.5V=0.5A，即电路最大电流是0.5A，A不符合题意；由于串联电路中各处电流相等，当电路中最大电流I大 =0.5A，此时滑动变阻器接入电路中电阻最小，电路消耗总功率最大，且电路消耗最大总功率是：P大=UI大=4.5V×0.5A=2.25W，C不符合题意；由I=U/R懂得，灯泡电阻和滑动变阻器接入电路中最小阻值分别是：RL =UL/IL=2.5V/0.5A=5Ω，R总=（U-UL）/I大=（4.5V-2.5V）/0.5A=4Ω，D符合题意；当滑动变阻器接入电路中电阻最大时，电路中电流最小，灯泡消耗电功率最小，因串联电路中总电阻等于各分电阻之和，因此，电路最小电流：I小=U/（RL+R大）=4.5V/（5Ω+20Ω）=0.18A，则灯泡消耗最小功率：PL小 =I小2 RL =（0.18A）2 ×5Ω=0.162W，B不符合题意，
故答案为：D。
【分析】结合电路图判断电路连接方式及电表测量对象，与电流表量程和滑动变阻器容许通过最大电流相比较确定电路中最大电流与最小电流，运用串联电路特点和欧姆定律、电功率公式求解即可.

4．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法对是（   ）

A. S1、S2闭合时，电饭锅处在加热状态                  B. S1、S2闭合时，电饭锅处在保温状态
C. S1闭合、S2断开时，电饭锅处在加热状态           D. S1断开、S2闭合时，电饭锅处在保温状态
【答案】A
【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1 ， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；
可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，
由P= 可知，当S1、S2闭合时，电功率最大，处在加热状态；
当S1闭合、S2断开时，电功率较小，处在保温状态．
故A对、BCD错．
故选A．
【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．

5．如图所示电路中，电源电压不变，只闭合开关 ，电流表示数为 ，再闭合开关 ，电流表达数变化了 ，则同步闭合 、 后，相似时间内 、 消耗电能之比是

A. 3：4                                    B. 4：3                                    C. 7：3                                    D. 4：7
【答案】A
【解析】【解答】由电路图懂得，若只闭合S1 ， 则是只有R1简单电路，电流表测是R1 电流，此时I1 =0.3A；当再闭合S2时，R1、R2并联，电流表测干路中电流，由于并联电路中各电阻互不影响，因此通过R1电流仍然是I1 =0.3A，由于电流表达数变化了0.4A，则阐明通过R2 电流是I2=0.4A，又由于并联电路各支路两端电压相等，即U1 =U2 ， 由W=UIt懂得，在相似时间内R1、R2消耗电能之比是： ，
故答案为：A。
【分析】结合电路图，理清开关通断时电路连接方式及电表测量对象，运用并联电路电压关系、电功计算公式求解即可.

6．下列家用电器中，运用电流热效应工作是（   ）
A. 抽油烟机                                B. 电视机
C. 电饭锅                                        D. 电风扇
【答案】C
【解析】【解答】解：抽油烟机、电风扇、重要是把电能转化为机械能，电视机重要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是运用电流热效应．故ABD不符合题意，C符合题意． 故选C．
【分析】电流热效应就是把电能转化为内能．

7．小明家上次査看电能表达数 ，本次查看时电能表读数如图所示，则下列说法对是（   ）

A. 他家在这段时间内消耗电能为903kw·h
B. 电能表是测量电功率仪表
C. 若只让一种标有“220V 1000w”电热水器正常工作10min，则电能表圆盘转了600转
D. 这个电能表额定功率为2200W
【答案】 C
【解析】【解答】A.根据电能表窗口示数差计算消耗电能为8633.5kw.h-8543.2kw.h=90.3kw.h，A不符合题意；
B.电能表是测量电功仪表，B不符合题意；
C.电热水器消耗电能为 ， 电能表实际转数为 ， C符合题意；
D.电能表最大电功率为 ， D不符合题意。
故答案为：C.
【分析】电能表是测量电功仪表，运用电功率和时间可以计算消耗电能，根据电压和电流可以计算电功率。

8．如图为探究“焦耳定律”试验装置。两个透明容器中密封着等量空气，U型管中液面高度变化反应密闭空气温度变化。将容器中电阻丝R1、R2串联在电路中，且R1＜R2 ． 下列说法对是（   ）

A. 该试验装置用于探究“电压和通电时间一定期，电热与电阻关系”
B. 闭合开关后，通过 电流不小于 电流
C. 闭合开关后，甲管中液面上升比乙慢
D. 闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
【答案】 C
【解析】【解答】解：A、图中两电阻串联，通过电流和通电时间相等，而电阻不一样，故可研究电流产生热量与电阻关系，AB不符合题意；
C、根据Q=I2Rt，因R1＜R2 ． 故右边容器中电阻丝产生热量多，由转换法，甲管中液面上升比乙慢，C符合题意；
D、闭合开关后，要使电流增大，由欧姆定律，要减小电路电阻，故应将滑动变阻器滑片P向右移动，D不符合题意。
故答案为：C
【分析】电阻丝产生热量不易直接观测，可给等质量气体加热，气体吸热越多，气体膨胀程度越大，U形管内液面高度差越大，采用了转换法；由焦耳定律Q=I2Rt可知，电流通过导体产生热量与通过电流、导体电阻和通电时间有关，研究与其中一种原因关系时，要控制此外两个原因不变，结合串联电路电流规律分析.

9．下列估计值中，最靠近实际是（   ）
A. 人正常步行时速度约为5m/s                           B. 住宅楼每层楼高度约为3m
C. 一本物理书质量约为30g                                 D. 一盏家用节能灯功率约为1kW
【答案】B
【解析】【解答】解：
A、人正常步行速度在4km/h=4× m/s≈1.1m/s左右．故A不符合实际；
B、住宅楼三层高度在10m左右，一层楼高度一般在3m左右．故B符合实际；
C、一种大苹果质量在300g左右，一本物理书质量与此差不多，在300g左右．故C不符合实际；
D、教室中日光灯额定功率在40W左右，家用节能灯额定功率比日光灯还要小得多，一般在10W左右．故D不符合实际．
故选B．
【分析】首先对题目中波及物理量有个初步理解，对于选项中单位，可根据需要进行对应换算或转换，排除与生活实际相差较远选项，找出符合生活实际答案．

10．如图是检测酒精浓度测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2阻值随酒精气体浓度增大而减小。当酒精浓度为0时，R2=60Ω，此时电压表达数为2V。如下说法错误是（   ）

A. 若酒精气体浓度越大，电压表和电流表达数都越大
B. 定值电阻R1阻值为20Ω
C. 酒精浓度为0时，电路消耗总功率为0.6W
D. 若电流表达数达到0.2A时，表达酒驾，此时R2消耗电功率为0.8W
【答案】C
【解析】【解答】A．由电路图可知，电阻R1和R2串联，电压表测R1两端电压，电流表测电路中电流，若酒精气体浓度越大，则R2减小，电路总电阻减小，由欧姆定律可知，电流变大，根据U=IR，电压表达数变大，A不符合题意。
BC．当酒精浓度为0时，R2=60Ω，此时电压表达数为2V。根据串联电路电压关系，R2电压U2=U-U1=8V-2V=6V，电压表达数为R2电压 倍，根据串联分压原理，定值电阻R1阻值为 ，B不符合题意。
此时，串联电路总电阻R=R1+R2=20Ω+60Ω=80Ω，
电路消耗总功率为 ，C符合题意。
D．若电流表达数达到0.2A时，酒精气体传感器电阻 ，此时R2消耗电功率为 ，D不符合题意。
故答案为：C。
【分析】在串联电路中电阻变大电流减小，结合电路中电压和电阻可以计算电功率值.

11．如图所示电路，电源电压为3V，R1=15Ω，R2=5Ω，当开关S闭合时，下列分析对是（   ）

A. R1、R2两端电压之比为3：1                               B. 通过R1、R2电流之比为3：1
C. R1、R2消耗电功率之比为1：3                        D. R1电功率为1.8W
【答案】C
【解析】【解答】由电路图懂得，R1、R2两电阻并联，由于并联电路各支路两端电压相等，因此R1、R2 两端电压之比是1：1，A不符合题意；由I=U/R懂得，通过R1、R2 电流之比是：I1 ：I2 =U/R1：U/R2=R2：R1=5Ω：/15Ω=1：3，B不符合题意；由P=U2/R懂得， R1、R2 消耗电功率之比是：P1：P2 =U2/R1：U2/R2=R2：R1=1：3，C符合题意；由于两电阻并联，因此U1 =U=3V， R1 电功率是：P1 =U2/R1=（3V）2/15Ω=0.6W，D不符合题意，
故答案为：C。
【分析】根据并联电路特点，当电压相等时，电流和电阻成反比，电功率和电阻成反比.

12．将标有“6V 3W”和“6V 2W”甲、乙两只小灯泡串联起来，接在电压为6V电源两端，接通电路后，如下说法对是（　　）

A. 两只小灯泡都不能正常工作，甲灯比乙灯亮        B. 两只小灯泡都能正常发光
C. 通过乙灯电流较大，因此乙灯较亮                  D. 两只小灯泡总功率不不小于2W
【答案】 D
【解析】【解答】甲灯电阻R1==12Ω，乙灯电阻R2==18Ω，甲灯实际功率P甲=I2R1 ， 乙灯实际功率P乙=I2R2 ， 由于R1＜R2 ， 因此P甲＜P乙 ， 因此乙灯亮，
两灯串联后电流相似，但两端电压都不不小于额定电压，因此都不能正常工作，故ABC错误，
两灯消耗总功率P总==1.2W＜2W，故D对．
故选D．

13．如图所示电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V1.5W”灯泡L1正常发光，标有“6V3W”灯泡L2发光较暗。若不考虑温度对灯丝电阻影响，下列说法对是（    ）

A. 电表a为电流表，且示数为1A                             B. 电表b为电压表，且示数为3V
C. 电表c为电流表，且示数为0.25A                         D. 闭合开关S，电路消耗总功率为2.25W
【答案】 D
【解析】【解答】由P＝UI可得，两灯泡正常发光时电流分别为：I1 0.5A，I2 0.5A，由I 可得，灯泡L2电阻：R2 12Ω；因灯泡L1正常发光，灯泡L2发光但较暗，因此，通过L1、L2电流不相等，L1与L2应并联，则a一定是电流表，b是相称于导线电流表，c是相称于开路电压表，B不符合题意；此时电流表a测干路电流，电流表b测L2支路电流，电压表c测电源电压，因并联电路中各支路两端电压相等，且灯泡L1正常发光，因此，电源电压U＝U1＝3V，即电压表c示数为3V，C不符合题意；此时通过R2电流：I2′ 0.25A，因并联电路中干路电流等于各支路电流之和，以，干路电流表a示数：I＝I1+I2′＝0.5A+0.25A＝0.75A，A不符合题意；电路消耗总功率：P＝UI＝3V×0.75A＝2.25W，D符合题意。
故答案为：D
【分析】根据P=UI求出两灯泡正常发光时电流，再根据欧姆定律I 求出灯泡L2电阻，根据“灯泡L，正常发光，灯泡L2发光较暗”判断两灯泡连接方式，深入判断三电表类型，根据串并联电路电流特点和额定电压下灯泡正常发光得出电源电压，根据欧姆定律求出通过R2电流，根据并联电路电流特点求出电路总电流，再根据P＝UI求出电路消耗总功率.

14．如图所示四个电路中，电源电压U相似，R1＜R2 ， 电路消耗总功率由大到小次序是（       ）

A. 甲、乙、丙、丁             B. 丁、丙、乙、甲             C. 丁、甲、乙、丙             D. 丙、乙、甲、丁
【答案】 C
【解析】【分析】根据串并联电路电阻特点可知，两电阻并联时总电阻最小，两电阻串联时总电阻最大；根据P=可知，电压不变时，电阻越小，电路消耗电功率越大，反之越大．
【解答】（1）两个电阻串联时，总电阻等于各分电阻之和，即总电阻越串越大，不小于任何一种分电阻；
并联时，总电阻倒数等于各分电阻倒数之和，即总电阻越并越小，不不小于任何一种分电阻；
因此甲、乙、丙、丁四个电路两端电压相等，电阻关系为R丙＞R乙＞R甲＞R丁 ．
（2）根据P=可知，四个电路总功率关系为P丙＜P乙＜P甲＜P丁 ．
故答案为：丁 甲 乙 丙．
【点评】本题考察了运用串并联电路电阻特点和电功率公式处理简单问题能力．掌握电阻串联，相称于导体长度变长，电阻变大；电阻并联，相称于增大横截面积，减小电阻是处理本题关键．

15．下列数据中与实际状况不相符是（　　）
A. 正常状况下，人体温约为35℃                                   B. 成年人步长大概为50cm
C. 功率为100W白炽灯正常工作1小时大概消耗0.1度电     D. 一种鸡蛋质量大概为50g
【答案】A
【解析】【解答】A、正常状况下，人体温在37℃左右，变化幅度很小．故A不符合实际；
B、成年人两步距离约1m=100cm，因此步幅在50cm左右．故B符合实际；
C、功率为100W白炽灯正常工作1小时，大概消耗W=Pt=0.1kW×1h=0.1kW•h电能．故C符合实际；
D、10个鸡蛋质量大概1斤，而1斤=500g，因此一种鸡蛋质量在50g左右．故D符合实际．
故选A．
【分析】此题考察对生活中常见物体物理量估测，结合对生活理解和对物理单位认识，找出不符合实际选项．

16．如图所示，电源电压保持18V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．为保证各器件安全，不考虑灯丝电阻随温度变化，下列说法对是（　　）

A. S断开时电压表达数为0V
B. S闭合后，电压表最大示数为15V
C. 小灯泡L正常发光时，变阻器R消耗电功率为6W
D. S闭合后，小灯泡L最小实际电功率为0.5W
【答案】 C
【解析】【解答】解：（1）S断开时，电压表测电源电压，则电压表示数为18V，故A错误；

（2）S闭合后，灯泡L与滑动变阻器R串联，电压表测灯泡两端电压，
为保证各器件安全，电压表最大示数UV=UL=6V，故B错误；
由P=可得，灯泡电阻：
RL===12Ω，
因串联电路中各处电流相等，
因此，灯泡正常发光时电路中电流：
I===0.5A，
因串联电路中总电压等于各分电压之和，
因此，变阻器两端电压：
UR=U﹣UL=18V﹣6V=12V，
变阻器R消耗电功率：
PR=URI=12V×0.5A=6W，故C对；
（3）当滑动变阻器接入电路中电阻最大时灯泡L功率最小，
由于串联电路中总电阻等于各分电阻之和，
因此，此时电路中电流：
I===0.25A，
灯泡最小电功率：
PL=I2RL=（0.25A）2×12Ω=0.75W，故D错误．
故选C．
【分析】（1）S断开时，电压表测电源电压，根据电源电压可知电压表示数．
（2）S闭合后，灯泡L与滑动变阻器R串联，电压表测灯泡两端电压，为保证各器件安全，电压表最大示数和灯泡额定电压相等，此时灯泡正常发光，根据P=求出灯泡电阻，根据欧姆定律求出电路中电流，运用串联电路电压特点求出滑动变阻器两端电压，再运用P=UI求出变阻器R消耗电功率；
（3）当滑动变阻器接入电路中电阻最大时灯泡L功率最小，运用电阻串联和欧姆定律求出电路中电流，最终运用P=I2R求出灯泡最小电功率．

17．如图所示，阻值为R电阻丝，用四种措施分别接在电压为U或2U电源上．闭合开关后，在相似时间内虚线框里电阻丝产生总热量最多是（　　）

A.           B.           C.           D.
【答案】 D
【解析】【解答】由于串联电路中电阻等于各分电阻之和，并联电路中总电阻倒数等于各分电阻倒数之和，

因此两电阻串联时电路中总电阻最大，两电阻并联时电路中总电阻最小，
由于Q放=W=t，因此在相似时间内放出热量最多是D选项．
故选D．
【分析】根据电阻串并联比较各选项中电阻大小，根据Q放=t得出它们在相似时间内放出热量关系．

18．下列物理量估计最靠近实际是（  ）

A. 人体正常体温约为37℃                                   B. 家用空调额定功率约为50W
C. 我国家庭照明电路电压为1.5V                         D. 体育考试中所用实心球质量约为10kg
【答案】 A
【解析】【解答】解：

A、人体正常体温在37℃左右，变化幅度很小，此选项符合实际；
B、家用空调额定功率在1000W以上，此选项不符合实际；
C、家庭电路电压为220V，此选项不符合实际；
D、考试中所用实心球质量约为1kg左右，此选项不符合实际．
故选A．
【分析】不一样物理量估算，有需要凭借生活经验，有需要简单计算，有要进行单位换算，最终判断最符合实际是哪一种．此题考察是学生对某些常见物理量估测能力，需要学生对生活中常见物理量单位、大小有所认识，此题就会得到对答案．

19．如图甲所示,电源电压保持不变,小灯泡上标有“4V"字样,电流表量程为0~0．6A图乙是小灯泡电流随其电压变化图象。滑动变阻器R1最大阻值为20Ω,定值电阻R2阻值为10Ω．当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光，则下列说法对是（   ）

A. 电源电压为5V
B. 闭合S和S2,断开S1,滑片移到中点时,用一种“4V0．5W灯泡L’替代L,则将正常发光
C. 闭合S和S2,断开S1,当小灯泡功率为0．8W时,滑动变阻器阻值是17．5Ω
D. 闭合S和S1,断开S2,为保证电路安全,电阻R2最大功率为8．1W
【答案】 C
【解析】【解答】A.根据乙图可知，小灯泡额定电压为4V时电流为0.5A，那么电源电压为：U总=UL+U变=4V+0.5A××20Ω=9V，故A错误；
B.“4V  0.5W”灯泡电阻为：；本来灯泡电阻；当闭合S和S2 ， 断开S1 ， 滑片移到中点时，变阻器阻值不变，而灯泡电阻变大，那么它两端电压肯定不小于4V，因此它不能正常发光，故B错误；
C.当闭合S和S2 ， 断开S1 ， 根据乙图可知，当灯泡功率为0.8W时，灯泡电压为2V，电流为0.4A；那么变阻器电压为：U变=U总-UL=9V-2V=7V，变阻器电阻为： ， 故C对；
D.闭合S和S1,断开S2 ， 变阻器和R2串联，当变阻器阻值为0时，电流为： ， 而电流表量程是0.6A，因此通过电阻R2最大电流为0.6A；它最大电功率为：P2=I22R2=（0.6A）2×10Ω=3.6W，故D错误。
故选C。
【分析】（1）根据乙图得到灯泡正常发光时电压和；当闭合S和S2 ， 断开S1 ， 滑片移到中点时，变阻器与灯泡串联，根据公式U总=UL+U变计算电源电压；
（2）在串联电路中，电压分派与电阻成正比，判断替代灯泡后电压与否为4V即可；
（3）根据乙图判断灯泡功率为0.8W时灯泡电压和电流，然后根据欧姆定律计算变阻器阻值；
（4）闭合S和S1,断开S2 ， 变阻器和R2串联，计算变阻器阻值为0时电流与电流表量程比较，从而确定电阻R2最大电流，最终根据公式P=I2R计算即可。

20．新型PTC发热材料可以自动调整电路电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化图像如图乙所示。闭合开关S，当温度从20°C升高到120°C过程中（    ）

A. 电流表达数先变小后变大                                    B. 电压表达数先变大后变小
C. 电压表与电流表达数比值先变小后变大           D. 保护电阻消耗功率先变小后变大
【答案】 C
【解析】【解答】A．甲中，两电阻串联，电压表测R1电压，电流表测电路电流，由图乙知，当温度从20℃升高到100℃过程中电阻R1变小，从100℃升高120℃过程中电阻R1变大，则根据串联电阻规律，总电阻先变小后变大，由欧姆定律可知，电路中电流先变大后变小，即电流表达数先变大后变小，A不符合题意；B．电路中电流先变大后变小，根据U=IR可知，定值电阻R0电压先变大后变小，由串联电路电压规律可知，R1电压先变小后变大，即电压表达数先变小后变大，B不符合题意；C．根据欧姆定律可知，电压表与电流表比值等于PTC电阻R1阻值，因此电压表与电流表比值先变小后变大，C符合题意；D．因电路中电流先变大后变小，根据P=I2R0可知，R0消耗功率先变大后变小，D不符合题意。
故答案为：C
【分析】结合电路图，理清元件连接方式及电表测量对象，由图乙知，温度升高时电阻R1先变小后变大，根据串联电阻规律和欧姆定律分析电流表达数变化；根据U=IR确定定值电阻电压变化，由串联电路电压规律得出电压表达数变化；同理，根据欧姆定律，电压表与电流表比值即热敏电阻大小，再根据P=I2R分析R0消耗功率变化状况.

21．如图所示电路中，电源两端电压U保持不变，小灯泡上标有“12V、6W”，定值电阻为R1 ， 滑动变阻器最大阻值为R2 ， 忽视温度对电阻影响，闭合开关S，将滑动变阻器滑片移至最右端时，电压表示数为U1 ， 小灯泡实际功率为其额定功率1/4；将滑动变阻器滑片移至最左端时，电压表示数为U2 ， 小灯泡正常发光，滑片在变阻器左、右两端时电路消耗总功率变化量为ΔP，若U1：U2=3：2。则下列成果对是

A. R1=48Ω                             B. U1=24V                             C. U=36V                             D. ΔP=6W
【答案】D
【解析】【解答】闭合开关S，将滑动变阻器滑片移至最右端（即阻值最大处）时，等效电路图如图1所示：
闭合开关S，将滑动变阻器滑片移至最左端（即其连入电路中电阻为0）时，等效电路图如图2所示：

①、∵U额=12V，P额=6W，
∴灯正常发光时电阻为： 在图1状态下， ；
∴此时电路中电流为： ，
即I1=0.25A；
∵在图2状态下，小灯泡正常发光，
∴此时电路中电流为：
②在图1状态下，U1=I1（R1+R2）=0.25A×（R1+R2），
在图1状态下，U2=I2R1=0.5A×R1 ，
即 ，
解得：R2=2R1①。
②、在图1状态下，U=I1（R1+R2+RL）=0.25A×（R1+R2+24Ω）②，
在图2状态下，U=I2（R1+RL）=0.5A×（R1+24Ω）③，
①②③构成方程组，
解得：R1=24Ω，R2=48Ω，U=24V；
则电压表示数U1为：U1=I1（R1+R2）=0.25A×（24Ω+48Ω）=18V。
③、∵I1=0.25A，I2=0.5A，U=24V，
∴滑片在变阻器左、右两端时电路消耗总功率变化量为：△P=U△I=U（I2-I1）=24V×（0.5A-0.25A）=6W。
A、B、C不符合题意，D符合题意。
故答案为：D。
【分析】闭合开关S，将滑动变阻器滑片移至最右端（即阻值最大处）时，灯泡L、电阻R1和R2串联，电流表测量是整个电路中电流，电压表测量是电阻R1和R2两端电压；将滑动变阻器滑片移至最左端（即其连入电路中电阻为0）时，灯泡L和电阻R1串联，电流表测量是整个电路中电流，电压表测量是电阻R1两端电压；
①、可运用公式R=计算出灯泡电阻。在图1状态下，小灯泡实际功率为其额定功率，从而可运用公式I2=计算出此时电路中电流I1；在图2状态下，小灯泡正常发光，可运用公式I=计算出此时电路中电流I2。
②、懂得在图1和图2状态下U1：U2=3：2，可运用公式U=IR列出一种电压比值式，从而可以计算出电阻R1和R2关系①。
③、在图1和图2状态下电源电压不变，可运用公式U=IR列出两个电源电压灯饰②③，①②③构成方程组，便可以计算出电阻R1和R2阻值，电源电压U．再在图1状态下，运用公式U=IR计算出电压表示数U1。
④懂得了电源电压，又懂得图1和图1状态下电流，可运用公式P=UI计算出滑片在变阻器左、右两端时电路消耗总功率变化量为△P。

22．灯L1标有“8V  16W”，灯L2标有“12V  36W”，假设两灯电阻不随温度变化。现将两灯串联后接在电压为U电路中，要保证两灯上实际电压都不超过其额定电压，则电压U最大值是（  ）
A. 14伏                                    B. 16伏                                    C. 18伏                                    D. 20伏
【答案】B
【解析】【解答】由P=UI懂得，两灯泡额定电流分别是：I1 =P1/U1=16W/8V=2A，I2 =P2/U2=36W/12V=3A，由I=U/R懂得两灯泡电阻分别是：R1 =U1/I1=8V/2A=4Ω，R2 =U2/I2=12V/3A=4Ω，由于串联电路中各处电流相等，因此，两灯泡串联时，电路容许通过两灯泡最大电流I=I1 =2A，又由于串联电路中总电阻等于各分电阻之和，因此，电路两端容许加最大电压是：U=I（R1 +R2）=2A×（4Ω+4Ω）=16V，
故答案为：B。
【分析】两灯泡串联时电路中最大电流为两灯泡额定电流中较小、两灯泡并联时电路最大电压为两灯泡额定电压中较小据此结合欧姆定律计算即可.

23．某电饭锅内有R0＝44Ω、R＝2156Ω两根电热丝，它工作简化电路如图所示，当S置于“2”档时，下列分析对是（   ）

A. R0和R并联                                                          B. 处在加热状态，加热功率力1100W
C. 处在保温状态，保温功率为22W                         D. 整个电路10min产生热量为1.32×104J
【答案】 B
【解析】【解答】解：（1）电源电压为220V不变，当S接“1”档时，电路中R与R0串联，此时总电阻较大，由P＝ 可知，电路消耗功率较小，处在保温状态；（2）当S接“2”档时，电路中只有R0 ， 此时总电阻较小，由P＝ 可知电功率较大，处在加热状态；
则加热功率：P加热＝ ＝ ＝1100W，AC不符合题意，B符合题意；
S置于“2”档时，整个电路10min产生热量：
Q＝W＝P加热t＝1100W×10×60s＝6.6×105J，D不符合题意。
故答案为：B。
【分析】结合电路图，理清开关处在不一样状态时元件连接方式，由P＝ 可知对应状态，深入运用P＝ 进行计算即可，再运用Q＝W＝P加热t求得整个电路10min产生热量.

24．如图甲所示，额定电压为6V灯泡L与滑动变阻器R串联接入电路，电源电压一定。滑动变阻器滑片P从最右端滑到最左端时，灯泡LI-U图象如图乙所示，如下说法对是（    ）

A. 灯泡正常发光时电流为0.5A                            B. 灯泡两端电压为3V时，它消耗电功率为1.5W
C. 滑动变阻器最大值为10Ω                                    D. 当变阻器接入电路阻值为2.5Ω时，灯泡实际功率为3.2W
【答案】D
【解析】【解答】A、由图乙知，当灯泡两端电压为6V时，灯泡电流为1A，A不符合题意；
B、由图乙知，当灯泡两端电压为3V时，灯泡中电流不小于0.5A，由P＝UI可知，此时灯泡消耗电功率不小于1.5W，B不符合题意；C、由乙图知，当变阻器滑连入电阻最大时，电路中电流最小为0.5A,灯泡两端电压是1.5V,根据串联电路分压规律可知滑动变阻器分压U滑＝6V-1.5V＝3.5V,则R最大＝ C不符合题意；D、当变阻器阻值为零时，灯泡两端电压等于6V，可知电源电压为6V；设灯泡两端电压为U，此时电阻为R，根据题意可知： ————①， ＝3.2W ————②，联立①②解得U＝2V或U＝4V，根据灯泡实际功率，U＝2V时，其实际功率不不小于3.2W，不符合题意，因此U＝4V，代入②得R＝5Ω，D符合题意。
故答案为：D。
【分析】运用图象法解答问题一般环节是：
（1）明确图象中横纵坐标表达物理量分别是什么；
（2）注意认清横坐标和纵坐标上最小分格数值大小和单位；
（3）明确图象所示物理意义；
（4）根据图象对题目提出问题作出判断，得到结论.

25．如图所示电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻变化。当甲、乙都是电流表， 闭合、 断开，此时 ，电路消耗总功率为 ；当甲、乙都是电压表， 、 都闭合，此时 ，电路消耗总功率为 下列说法对是 　　

A. 电阻R阻值为                                            B. 电路总功率之比 ： ：2
C. 当甲、乙都是电压表， 、 闭合时，灯L实际功率为            D. 当甲、乙都是电流表， 闭合、 断开时，两表达数之比 ： ：3
【答案】C
【解析】【解答】由 可得，灯泡正常工作时电流： ，
由 可得，灯泡电阻： ，
A、当甲
