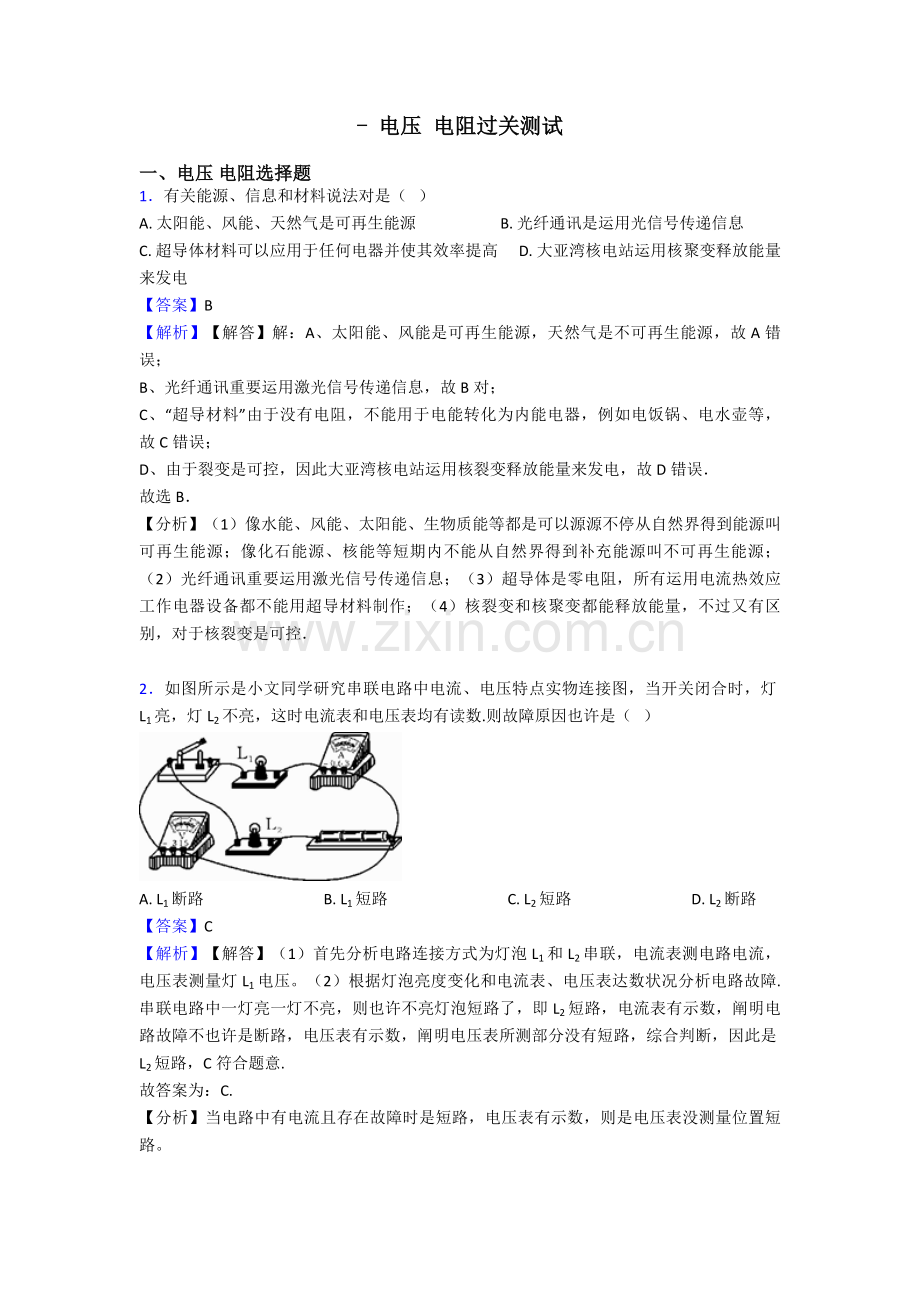

- 电压 电阻过关测试

一、电压 电阻选择题
1．有关能源、信息和材料说法对是（   ）
A. 太阳能、风能、天然气是可再生能源                       B. 光纤通讯是运用光信号传递信息
C. 超导体材料可以应用于任何电器并使其效率提高     D. 大亚湾核电站运用核聚变释放能量来发电
【答案】B
【解析】【解答】解：A、太阳能、风能是可再生能源，天然气是不可再生能源，故A错误；
B、光纤通讯重要运用激光信号传递信息，故B对；
C、“超导材料”由于没有电阻，不能用于电能转化为内能电器，例如电饭锅、电水壶等，故C错误；
D、由于裂变是可控，因此大亚湾核电站运用核裂变释放能量来发电，故D错误．
故选B．
【分析】（1）像水能、风能、太阳能、生物质能等都是可以源源不停从自然界得到能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充能源叫不可再生能源；（2）光纤通讯重要运用激光信号传递信息；（3）超导体是零电阻，所有运用电流热效应工作电器设备都不能用超导材料制作；（4）核裂变和核聚变都能释放能量，不过又有区别，对于核裂变是可控．

2．如图所示是小文同学研究串联电路中电流、电压特点实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因也许是（   ）

A. L1断路                                B. L1短路                                C. L2短路                                D. L2断路
【答案】C
【解析】【解答】（1）首先分析电路连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1电压。（2）根据灯泡亮度变化和电流表、电压表达数状况分析电路故障.串联电路中一灯亮一灯不亮，则也许不亮灯泡短路了，即L2短路，电流表有示数，阐明电路故障不也许是断路，电压表有示数，阐明电压表所测部分没有短路，综合判断，因此是L2短路，C符合题意.
故答案为：C.
【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量位置短路。

3．如图所示，电源电压不变，滑动变阻器滑片P从a端滑到b端过程中（   ）
A. 电流表、电压表达数都减小                                B. 电流表、电压表达数都增大
C. 电流表达数减小、电压表达数增大                      D. 电流表达数增大、电压表达数减小
【答案】C
【解析】【解答】解：滑动变阻器滑片P从a端滑到b端过程中，滑动变阻器接入电路电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表示数变小，电阻两端电压变小，因此滑动变阻器两端电压变大，即电压表示数变大． 故选C．
【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量总电流，滑动变阻器滑片P从a端滑到b端过程中，滑动变阻器接入电路电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变化，深入求出电阻和滑动变阻器两端电压变化．

4．如图所示，是标有“6V 3.6W”字样小灯泡，通过电流随两端电压变化关系图线．现将两只此规格灯泡串联到6V电源两端，则有关说法对是（   ）

A. 每只灯泡实际电功率为0.9W                            B. 每只灯泡实际电阻值为10Ω
C. 串联电路实际电阻值为16Ω                             D. 串联电路实际电功率是3W
【答案】D
【解析】【解答】把这种规格两只灯泡串联接在6V电源两端，则每只灯泡分得电压都为3V，
由图象可知，此时电路电流为0.5A，
每只灯泡实际功率：P=ULI=3V×0.5A=1.5W，A不符合题意；
串联电路实际电功率：P总=U总I=6V×0.5A=3W，D符合题意；
由I= 可得，每只灯泡实际电阻值：
RL= = =6Ω，B不符合题意；
串联电路实际电阻值：
R总= = =12Ω，C不符合题意.
故答案为：D．
【分析】串联电路中电压特点：总电压等于各分电压之和，根据坐标图运用欧姆定律和电功率计算公式求电阻和电功率.

5．有关电流、电压和电阻，下列说法对是（  ）

A. 金属导体中电流方向与自由电子定向移动方向相似
B. 导体中通过电流越大，它电阻越小
C. 两灯泡比较，亮度大灯泡通过电流大
D. 导体两端电压越大，通过该导体电流就越大
【答案】 D
【解析】【分析】A、正电荷定向移动方向是电流方向，电子带负电，电流方向与电子定向移动方向相反；
B、导体电阻由导体材料、长度、横截面积决定，与通过它电流无关；
C、灯泡亮度由灯泡实际功率决定，亮度大灯泡流过电流不一定大；
D、根据公式I=

分析答题．
【解答】A、电流方向与正电荷定向移动方向相似，电子带负电，金属导体中电流方向与自由电子定向移动方向相反，故A错误；
B、导体电阻由导体材料、长度、横截面积决定，与通过它电流无关，故B错误；
C、两灯比较，实际功率大灯泡亮度大，由P=UI知，功率大，也许是电流较大，也也许是电压较大，故C错误；
D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定期，由I=知，导体两端电压越大，通过该导体电流越大，故D对；
故选D．
【点评】本题考察了电流方向、影响导体电阻大小原因、影响灯泡亮度原因、对欧姆定律理解等问题，是一道基础题．

6．如图所示电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障也许是（     ）

A. 灯L断路                           B. 电阻R断路                           C. 灯L短路                           D. 电阻R短路
【答案】 A
【解析】【解答】根据电路图，电阻R和灯泡串联，电压表测量灯泡分压，当灯泡不亮，电压表有示数电流表无示数时，是灯泡断路了，A符合题意。
故答案为：A.
【分析】当电压表有示数，电流表无示数时，是电压表测量位置断路了。

7．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一种电表指针发生偏转，若电路中只有一种灯泡出现了故障，则也许是（   ）

A. 灯L1断路                           B. 灯L1短路                           C. 灯L2断路                           D. 灯L2短路
【答案】 C
【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，均有示数，A不符合题意；
B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；
C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；
D.若L2短路，则三电表均有示数，D不符合题意。
故答案为：C.
【分析】根据电路中也许有示数电表，逐渐分析电路故障。

8．在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L忽然变亮，两表达数都变大，则该电路出现故障也许是（   ）

A. 灯L短路                           B. 灯L断路                           C. 电阻R断路                           D. 电阻R短路
【答案】 D
【解析】【解答】先根据灯泡亮度变化确定短路还是断路，然后根据电表示数状况来判断电路故障详细位置.电流表达数变大，阐明电路一定出现短路现象电阻R短路。
故答案为：D。
【分析】本题考察学生对电路故障分析能力。先根据灯泡亮度变化确定短路还是断路，然后根据电表示数状况来判断电路故障详细位置，是短路还是断路。

9．在国际单位制中，电阻单位是（   ）
A. 安培                                     B. 伏特                                     C. 焦耳                                     D. 欧姆
【答案】D
【解析】【解答】解：
A．安培是电流单位，不符合题意；
B．伏特是电压单位，不符合题意；
C．焦耳是功和能单位，不符合题意；
D．欧姆是电阻单位，符合题意．
故选D．
【分析】分别明确每个选项中单位所对应物理量，就能确定符合题意选项．

10．在如图所示电路中，当开关S闭合后（   ）

A. 若a表是电压表，b是电流表，则电阻R1、R2并联          B. 若a表是电压表，b是电流表，则电阻R1、R2串联
C. 若a表是电流表，b是电压表，则电阻R1、R2并联          D. 若a表是电流表，b是电压表，则电阻R1、R2串联
【答案】C
【解析】【解答】AB、若a表是电压表，乙表是电流表，此时，R1中没有电流通过，R2有电流通过，AB不符合题意；
CD、若a表是电流表，b是电压表，两个电阻并联在电路中，电流表测量是R2中电流，则电阻R1、R2并联．C符合题意，D不符合题意．
故答案为：C．
【分析】电流表应串联在电路中使用，电压表应并联在电路中使用．填上电表后电路不能发生断路或短路即可．

11．如图所示电路中，电源电压恒为6V，R 为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器滑片P 由a端滑到b端，电压表达数变化是 （）

A. 0～6V                                 B. 0～5V                                 C. 0～1V                                 D. 1～5V
【答案】 B
【解析】【解答】当滑片P在a端时，滑动变阻器连入电路电阻为0，两端电压为0V；
当滑片P由a端滑到b端，连入电路中电阻增大，电路中电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端电压增大；
当滑动变阻器滑片P在b端时，电路中电流：
I==0.1A，
滑动变阻器两端电压：
Uab=0.1A×50Ω=5V．
电压表达数变化范围是0～5V．
故选B．
【分析】由电路图可知，滑动变阻器与定值电阻是串联，电压表测是滑动变阻器两端电压，当滑片P由a端滑到b端，连入电路中电阻增大，根据欧姆定律和串联电路分压关系分析判断．

12．在如图所示电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表示数不变，则（   ）

A. 电压表V示数不变，R1断路                              B. 电压表V示数不变，R1短路
C. 电流表A1示数不变，R2断路                            D. 电流表A2示数不变，R2短路
【答案】 C
【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，假如电路无故障，两电阻并联，电压表测电源电压，示数不变；电流表A2测干路电路，电流表A1测R2支路电流，则电流表A1示数不变，电流表A2示数变大；若电阻R1、R2出现故障，且只有两个电表示数不变，则有：
A、电阻R1断路，R2正常，闭合开关S后，电压表达数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；
B、电阻R1短路，R2正常，闭合开关S后，导致电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2 ， B不符合题意；
C、电阻R2断路，R1正常，闭合开关S后，电压表达数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；
D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．
故答案为：C．
【分析】根据电路并联分析，电压表达数不变，再根据两个电流表会有一种变化，分析电路故障位置.

13．甲、乙、丙三条相似材料制成金属线有关数据如下表所示，根据表中提供数据，则下列判断对是（   ）
金属线
长度/cm
横截面积/mm2
甲
10
10
乙
20
1
丙
30
0.1
A. 金属丝甲电阻阻值最大                                       B. 金属丝乙电阻阻值最大
C. 金属丝丙电阻阻值最大                                       D. 金属丝甲、乙、丙电阻阻值同样大
【答案】 C
【解析】【解答】由表中数据知，甲导体长度最小，甲导体横截面积最大，故导体甲电阻值最小，丙导体长度最大，丙导体横截面积最小，故导体丙电阻值最大，C符合题意，ABD不符合题意。
故答案为：C。
【分析】决定电阻大小原因：导体电阻是导体自身一种性质，它大小决定于导体材料、长度、横截面积和温度.

14．如图所示电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2 ， 两电表均有示数。若断开开关S2 ， 则（   ）

A. 电流表示数变大，电压表示数变小               B. 电流表示数变小，电压表示数变大
C. 电流表和电压表示数都变小                             D. 电流表和电压表示数都变大
【答案】 C
【解析】【解答】由图可知，当两个开关都闭合时，电阻R1被短路了，电路中只有R2 ， 电压表测是电阻R2两端电压，即电源电压U（由于电路中只有电阻R2 ， 因此电阻R2两端电压就是电源电压），电流表示数为：I=；
若断开开关S2 ， 则电阻R1与R2是串联，此时电压表与电阻R2并联，测是R2两端电压U2 ， 电流表示数为：I′= ．
根据串联电路电压规律可知，U2＜U，因此电压表示数变小了；
由于串联时总电阻不小于各串联电阻，根据欧姆定律可知，在电源电压一定期，电流与电阻成反比，因此I′＜I，即电流表示数变小了．
故选 C．
【分析】解答本题要先分析当两个开关都闭合时，电路连接方式以及电流表、电压表各测是哪部分电流和电压；然后再分析当断开开关S2时，电路连接方式以及电流表、电压表各测是哪部分电流和电压．开关断开和闭合可以变化电路连接方式，解答本题要注意两点：一种是当开关S2闭合时，电阻R1被短路；另一种是当两电阻串联时，电压表测是电阻R2两端电压，而不是电阻R1两端电压．本题重要就是考察了学生对电路图分析能力．

15．在图所示电路中，电源电压保持不变。闭合电键S，灯L正常发光，过了一段时间，观测到两电表指针向相反方向偏转。 若电路中只有一处故障，且只发生在电阻R或L上，则下列判断对是（    ）

A. 灯L一定断路                   B. 灯L一定短路                   C. 灯L一定不亮                   D. 电阻R也许断路
【答案】C
【解析】【解答】两电表指针向相反方向偏转，阐明一种增大，一种减小；
若灯L断路，则电压表达数变大，电流表达数减小；
若灯L短路，则电压表达数为0，电流表达数变大；
若电阻R断路，则电流表和电压表达数都变为0；
综上所述，故障是灯L断路或短路，不管灯L断路或短路，灯都不会发光，C符合题意，ABD不符合题意.
故答案为：C.
【分析】根据电表变化状况，也许断或断路，但灯泡都不亮.

16．下面是小明整理部分电学笔记，其中论述对是（　　）
A. 丝绸与玻璃棒摩擦过程中，丝绸失去了电子          B. 由欧姆定律可知，导体电阻大小与其两端电压成正比，与通过它电流成反比
C. 磁感线总是从磁体北极出发回到磁体南极           D. 安装家庭电路时，开关应与所控制用电器串联，且接在火线上
【答案】D
【解析】【解答】A．丝绸与玻璃棒摩擦过程中，玻璃棒带正电，玻璃棒失去了电子，A不符合题意；
B．导体电阻是导体自身性质，与导体两端电压及通过电流无关，B不符合题意；
C．在磁体外部磁感线是从磁体北极出发回到磁体南极，在磁体内部磁感线是从磁体南极极出发回到磁体北极，C不符合题意。
D．安装家庭电路时，开关应与所控制用电器串联，且接在火线上，D符合题意。
故答案为D。：
【分析】A、摩擦起电实质：电子转移，失去电子带正电；B、电阻是导体自身性质，与导体材料、长度、横截面、温度有关，与电压、电流无关；C、根据磁感线方向规定分析判断；D、根据安全用电原则分析判断。

17．下面四幅电路图中，仪表使用对是（   ）
A.                                      B.
C.                                       D.
【答案】 B
【解析】【解答】AB.电流表要和用电器串联使用，且电流要正入负出，A不符合题意，B符合题意；
CD.电压表和用电器并联使用，C不符合题意，电压表要正入负出，D不符合题意。
故答案为：B.
【分析】电流表要串联使用，电压表要并联使用，电流表和电压表接线柱都要正入负出。

18．如下图所示，在探究“串联电路电压关系”时，闭合开关S后，电压表 示数是2.5V, 示数是3.8V,则电压表 示数是  （        ）

A. 1.3V                                    B.   2.5V                                    C. 3.8V                                    D. 6.3V
【答案】D
【解析】【解答】分析电路图可知，两灯泡串联，电压表V1测L1两端电压，电压表V2测L2两端电压，电压表V3测电源电压，根据串联电路电压规律可知电压表V3示数即电源电压为：U=U1+U2=2.5V+3.8V=6.3V。
故答案为：D。
【分析】串联电路电压规律：总电压等于各部分电路电压之和，即U=U1+U2。

19．如图所示是小红测定小灯泡电阻电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出目前灯L和变阻器R中一处，则下列判断对是

​
A. 灯L短路                         B. 灯L断路                         C. 变阻器R短路                         D. 变阻器R断路
【答案】 D
【解析】【解答】解：A、灯泡L短路，灯不亮，电压表达数为0，电流表有示数，不符合题意，故A错

B、灯泡L发生断路，灯不亮，电压表正负接线柱与电源正负极之间连接是连通，电压表有示数；电压表电阻无限大，使得电路中电流为0，电流表示数为0，不符合题意，故B错；
C、变阻器短路，灯亮，电压表和电流表均有示数，不符合题意，故C错；
D、变阻器断路，灯不亮，电流表和电压表都无示数，符合题意，故D对．
故选D
【分析】灯泡不亮阐明电路某处断路或灯短路；
若电压表无示数，阐明电压表被短路或与电源不能相通；
电流表无示数阐明是某处断路或电流表短路；综合分析进行判断

20．对生活中物理量认识，下列数据最靠近实际是（  ）

A. 教室里课桌高度约为75dm                              B. 一节新干电池电压约为36V
C. 九年级学生100m短跑成绩约为8s                   D. 在我们就读学校，水沸腾时温度约为98℃
【答案】 D
【解析】【解答】解：

A、中学生身高在160cm左右，课桌高度大概是中学生身高二分之一，在80cm=8dm左右．此选项不符合实际；
B、一节干电池两端电压为1.5V．此选项符合实际；
C、九年级学生100m短跑成绩约为13s左右．此选项不符合实际；
D、液体沸点与气压有关，假如气压低于一种原则大气压，水可以在98℃时沸腾，此选项符合实际。
故选D 。
【分析】不一样物理量估算，有需要凭借生活经验，有需要简单计算，有要进行单位换算，最终判断最符合实际是哪一种。物理学中，对多种物理量估算能力，是我们应当加强锻炼重要能力之一，这种能力提高，对我们生活同样具有很大现实意义。

21．下列有关电学元件使用说法中，对是（   ）
A. 电流表可以直接连接到电源两级
B. 电压表应与被测用电器并联
C. 滑动变阻器任意两个接线柱接入电路，都能变化电路中电流
D. 电能表应并联接在家庭电路干路上
【答案】B
【解析】【解答】解：A、连接电路时，由于电流表电阻很小，相称于导线，不可以将电流表不通过任何用电器而直接与电源接通，故A错误．
B、电压表与被测电路并联，因此连接电路时，应将电压表并联在电路中才能测出电压大小，故B对；
C、在连接滑动变阻器时，要按一上一下原则接线，当同步将上面或下面两个接线柱接入电路，将滑片将失去变化接入电路阻值大小，故C错误；
D、电能表是串联在家庭电路干路上，便于测量整个家庭电路消耗电能．故D错误．
故选B．
【分析】（1）根据电流表特点，判断出电流表不能直接接在电源两极上；（2）电压表应与被测用电器并联；（3）滑动变阻器采用“一上一下”接法与用电器串联使用，变化滑动变阻器接入电路电阻，可以变化电路电流和部分电路电压．（4）电能表测量家庭电路消耗电能多少，电能表接在家庭电路干路上．

22．如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电 流表和电压表均有示数。过一会儿，其中一只灯泡忽然熄灭，两 个电表达数均不变，假设故障是由其中某只灯泡引起，则导致 此现象原因也许是（   ）

A. L1短路                                B. L2短路                                C. L1断路                                D. L2断路
【答案】 D
【解析】【解答】根据电路图，是灯泡L1和L2并联电路，电压表测量电源电压，电流表测量L1电流，当其中一种灯泡熄灭，电表达数不变时，则L1支路有电流，则故障是L2断路，D符合题意。
故答案为：D.
【分析】在并联电路中，电压表测量电源电压，有电流支路无故障，没电流分支断路。

23．小明按如图1所示电路图做试验，闭合开关，两表读数如图2所示.L忽然烧断烧断后两表达数如图3所示，定值电阻两端电压为U、流经定值电阻电流为I.与L烧断前相比，烧断后（   ）

A. U变大，I变大                  B. U变大、I变小                  C. U不变，I变小                  D. U不变，I不变
【答案】 A
【解析】【解答】本来电压表读数是1.2V，后来电压表读数是2.4V，因此定值电阻两端电压U变大了；由于定值电阻R阻值不变，根据可知，通过R电流也变大了，故A对。
故选A。
【分析】读出电压表示数，判断定值电阻两端电压变化，然后根据欧姆定律判断通过定值电阻电流大小变化。

24．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障也许是（     ）

A. 电流表断路，并且L1、L2灯丝断了         B. 灯泡L1灯丝断了         C. 灯泡L2断路         D. 灯泡L1短路
【答案】B
【解析】【解答】闭合开关两灯都不亮，原因有两个：断路或短路．已知两灯串联都不亮，因此不也许是一灯短路，只能是断路． A、假如电流表短路，两只灯泡L1、L2灯丝断了不能不发光，电压表、电流表无示数．不符合题意；B、假如灯泡L1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；C、假如灯泡L2灯丝断了，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；D、假如灯泡L1短路不能发光，L2可以发光．不符合题意．
故答案为：B．
【分析】用电压表检查电路故障时，将电压表与用电器并联，假如电压表无示数，也许是并联用电器短路或其他部分断路；假如电压表有示数且较大（靠近电源电压），也许是并联用电器断路或其他部分短路.

25．下列可以用超导材料制成是（   ）
A. 电炉丝                     B. 电动机线圈                        C. 日光灯灯丝                     D. 电热水器发热体
【答案】B
【解析】【解答】超导材料在一定条件下电阻为零，因此运用电流热效应来工作用电器不能使用超导材料 . 选项A、C、D均不符合题意 . B是运用电流磁效应，将电能转化为机械能，B符合题意 .
故答案为：B .
【分析】运用电流热效应来工作用电器不能使用超导材料 .
