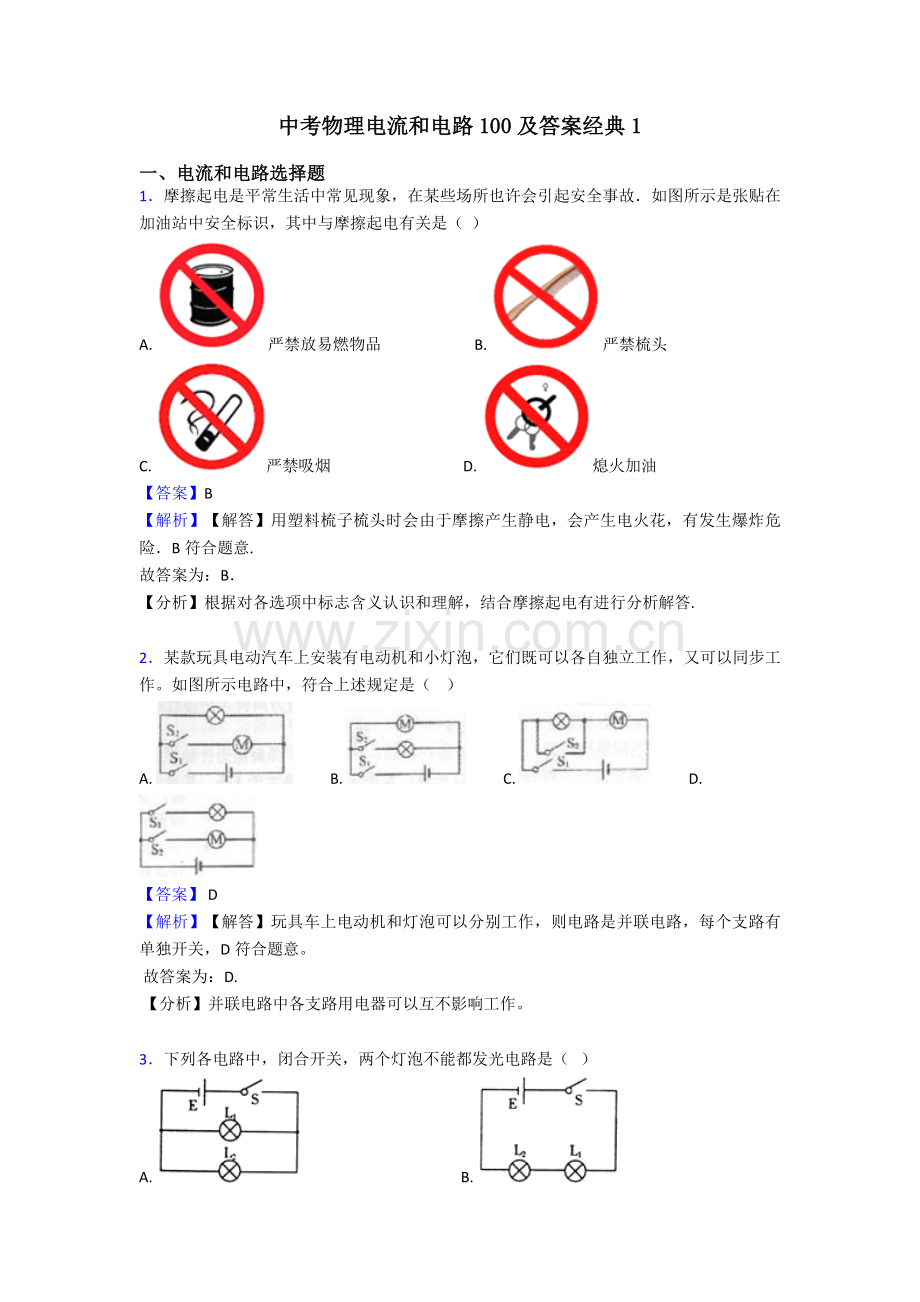

中考物理电流和电路100及答案经典1

一、电流和电路选择题
1．摩擦起电是平常生活中常见现象，在某些场所也许会引起安全事故．如图所示是张贴在加油站中安全标识，其中与摩擦起电有关是（  ）
A. 严禁放易燃物品                         B. 严禁梳头
C. 严禁吸烟                                    D. 熄火加油
【答案】B
【解析】【解答】用塑料梳子梳头时会由于摩擦产生静电，会产生电火花，有发生爆炸危险．B符合题意.
故答案为：B．
【分析】根据对各选项中标志含义认识和理解，结合摩擦起电有进行分析解答.

2．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同步工作。如图所示电路中，符合上述规定是（    ）
A.           B.           C.           D.
【答案】 D
【解析】【解答】玩具车上电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独开关，D符合题意。
故答案为：D.
【分析】并联电路中各支路用电器可以互不影响工作。

3．下列各电路中，闭合开关，两个灯泡不能都发光电路是（   ）
A.                                             B.
C.                                             D.
【答案】C
【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；
B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；
C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C对；
D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；
故选C．
【分析】灯泡所在电路是通路时灯泡发光，假如灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．

4．如图所示电路中，闭合开关S1和S2 ， 灯泡L1和L2均发光，下列说法对是（   ）
A. 电流表测量干路电流                                       B. 电压表达数等于L1电压
C. 只断开S2 ， 电流表达数不变                              D. 只断开S2 ， 电压表达数变为零
【答案】 B
【解析】【解答】解：A、由图知，闭合开关S1和S2 ， 灯泡L1和L2并联，电流表与L2串联，测量通过L2电流。A不符合题意；
B、电压表并联在灯泡L2两端，因此测量L2两端电压。由于并联电路两端电压相似，因此电压表达数等于灯泡L1两端电压。B符合题意；
C、由于电流表、灯泡L2、开关S2共同构成一种通路，因此断开S2 ， L2是断路状态，因此电流表达数为0．C不符合题意；
D、断开S2 ， 电压表仍然并联在电源两端，而电源电压不变，因此电压表达数不变。D不符合题意。
故答案为：B
【分析】此题亦可先画出电路图，再结合电路图分析判断即可.

5．如图甲所示，电源电压恒为9V，滑动变阻器最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。若通过此电子元件电流与其两端电压关系如图乙所示，则下列判断对是（    ）

A. 电子元件工作时，电阻保持不变                         B. 电子元件处在正常工作状态时，电路消耗最小功率为3.6W
C. 当P在中点时，电子元件与滑动变阻器电压之比为1∶1          D. 为使电子元件处在正常工作状态，滑动变阻器阻值范围应控制在12.5Ω--70Ω
【答案】D
【解析】【解答】A、由图乙可知电子元件工作时，电压与电流关系不是通过坐标原点一条直线，电压与电流比值是变化，即电阻是变化，A不符合题意；
B、由图乙知电子元件处在正常工作状态时，电路中最小电流为0.1A，电路消耗最小功率为P＝UI=9Ｖ×0.1Ａ=0.9W，B不符合题意；
C、当P在中点时，滑动变阻器接入电路阻值为50Ω；由图乙可知电子元件处在正常工作状态时电阻最小值为R1==10Ω，最大值为R1==20Ω,根据串联分压规律可知，电子元件正常工作时电阻与滑动变阻器电阻不相等，那么电子元件与滑动变阻器电压之比不也许为1:1，C不符合题意；
D、当电路中电流为0.4A时，滑动变阻器阻值最小，由图乙知此时电子元件两端电压为4V，滑动变阻器两端电压为Up=9V-4V=5V,Rp==12.5Ω；当电路中电流为0.1A时，滑动变阻器阻值最大，由图乙知此时电子元件两端电压为2V，滑动变阻器两端电压为Up=9V-2V=7V,Rp==70Ω，D符合题意。
故答案为：D。
【分析】A、从图象可知，电流与电子元件两端电压不是正比关系分析判断；B、电子元件处在正常工作状态时，电路消耗最小功率根据公式P=UI可求；C、当P在中点时，无法判断电子元件与滑动变阻器电阻大小关系，根据电阻分压特点可知无法确定当P在中点时电子元件与滑动变阻器电压之比；D、由图象可知，电路电流最小为0.1A，电流最大为0.4A，根据图乙找到对应电压，根据串联电路电压规律求出滑动变阻器两端电压，根据欧姆定律求出滑动变阻器接入电路电阻．

6．如图所示电路，闭合电键S，下列判断中对是（  ）

A. 两灯串联连接且电流表测 电流                    B. 两灯并联连接且电流表测干路电流
C. 两灯并联连接且电流表测 电流                    D. 两灯并联连接且电流表测 电流
【答案】C
【解析】【解答】由图可知：电流从电源正极出发，分两条支路：1.经电流表、灯L1 ， 2.经L2后,与L1电流汇合经开关S返回电源负极，因此电路中有两条电流途径,故灯L1、L2并联；A不符合题意；
因电流表串联在灯泡L1所在支路上,因此电流表测量是L1电流，B不符合题意，C. 符合题意.
故答案为：C.
【分析】根据串联电路中电流只有一条途径，并联电路中电流有多条途径，由此判断电路连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．

7．如图所示，两个相似验电器a和b，a带正电，b不带电，用根带绝缘柄铜棒把两个验电器金属球连接起来瞬间（   ）

A. 有质子从a向b移动
B. a中自由电子通过金属棒流向b，b金属箔张角张大
C. b中正电荷通过金属棒流向a，a金属箔张角减小
D. b中自由电子通过金属棒流向a，b金属箔张角增大
【答案】 D
【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄铜棒把a和b连接起来，质子和正电荷质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷互相吸引可知，b中自由电子会通过金属棒流向a，而b由于失去电子也带上了正电荷，b两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。
故答案为：D。
【分析】电流方向，规定正电荷定向移动方向为电流方向.
验电器原理：同种电荷互相排斥.

8．在图甲所示电路中，当滑片P由b移到a过程中，滑动变阻器及滑动变阻器接入电路电阻R2变化状况如图乙所示。下列说法对（   ）

A. 电阻R1阻值为20Ω
B. 滑片P移到b端时，R2两端电压为6v
C. 滑片P移到a端时，R2电流为0.1A
D. 当滑片P移到中点时，通过R1电流为0.3A
【答案】D
【解析】【解答】由图甲知当滑片P由b移到a时滑动变阻器阻值最大，滑动变阻器两端电压最大，电压表示数最小，由图乙知此时此时滑动变阻器阻值为20Ω，电压表示数为2V，根据串联电路电压规律得：U总=U1+U2=2V+……①，由图甲知当滑片P由b移到b时滑动变阻器阻值最小，滑动变阻器两端电压最小，电压表示数最大，由图乙知此时此时滑动变阻器阻值为0Ω，电路中只有R1 ， 电压表示数为6V得电源电压为6V，将U总=6V代入①得R1=10Ω，当滑片P由b移到a时通过滑动变阻器电流等于R1中电流，即：I2=I1==0.2A；当滑片P移到中点时，滑动变阻器阻值为10Ω，根据I=得，电路中电流为I==0.3A，A、B、C不符合题意，D符合题意。
故答案为：D。
【分析】先根据图甲、图乙判断滑动变阻器移到a点时滑动变阻器阻值大小及电压表示数，根据串联电路电压规律电压得出①，再根据图甲、图乙判断滑动变阻器移到b点时滑动变阻器阻值大小及电压表示数，判断电源电压大小，结合①得出R1阻值，根据I=分别求出滑片P移到a端时和滑片P移到中点时电流。

9．如图所示，甲、乙、丙三个轻质小球用绝缘细绳悬挂，已知丙带正电，则（    ）

A. 甲、乙均带正电                                                  B. 甲、乙均带负电
C. 乙带正电，甲也许不带电                                    D. 乙带正电，甲一定带负电
【答案】 C
【解析】【解答】根据图像，乙丙相排斥，丙带正电，则乙带正电，甲乙相吸，甲也许带负电，也许不带电，C符合题意。
故答案为：C.
【分析】同种电荷互相排斥，异种电荷互相吸引，带电体吸引不带电轻小物体。

10．压敏电阻阻值随所受压力增大而减小。下列电路中，符合电表达数随压力增大而减小电路是（　　）

A.       B.           C.       D.
【答案】 A
【解析】【解答】BC、由图知,定值电阻R0与压敏电阻并联，因并联电路中各支路独立工作、互不影响，因此,压力变化时,通过R0电流不变；因压敏电阻阻值随所受压力增大而减小，因此，压力增大时，压敏电阻阻值减小，由I＝ 可知，通过压敏电阻电流增大；因并联电路中干路电流等于各支路电流之和，因此，干路电流增大，C选项中电流表位于干路，B选项中电流表位于压敏电阻支路，电流表示数均增大，BC不符合题意；
AD、定值电阻R0与压敏电阻串联，因压敏电阻阻值随所受压力增大而减小，因此，压力增大时，压敏电阻阻值减小，电路中总电阻减小，由I＝ 可知，电路中电流增大，由U＝IR可知,R0两端电压增大，因串联电路中总电压等于各分电压之和，因此，压敏电阻两端电压减小，D选项中电压表并联在R0两端，其示数增大；A选项中电压表并联在压敏电阻两端其示数减小，D不符合题意、A符合题意。
故答案为：A.
【分析】（1）定值电阻R0与压敏电阻串联时，根据压敏电阻与温度关系得出阻值变化，根据欧姆定律可知电路中电流变化和R0两端电压变化，根据串联电路电压特点可知压敏电阻两端电压变化；
（2）定值电阻R0与压敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知压力变化时通过R0电流不变，根据压敏电阻与温度关系得出阻值变化，根据欧姆定律可知通过压敏电阻电流变化，根据并联电路电流特点可知干路电流变化.

11．如图所示为定期爆炸装置示意图，a、b为暴露在外两导线。定期装置（图中未画出）相称于一开关，正常处在闭合状态，当抵达设定期间时，开关打开，起爆器引爆，下列说法对是（   ）

A. 定期装置应接在CD之间                                      B. 定期装置应接在EF之间
C. 为使爆炸装置停止工作，应剪断b线                    D. 为使爆炸装置停止工作，应使a线短路
【答案】 B
【解析】【解答】解：由题意可知，定期装置正常处在闭合状态，起爆器上没有电流通过；当抵达设定期间时，开关打开，起爆器与电源连接，有电流通过起爆器，由此可知：定期装置处在闭合状态时是对起爆器被短路，则定期装置应接在并联导线EF上，即在EF之间接入定期装置。若定期装置接在CD之间，则当抵达设定期间时，开关打开，整个电路断开，起爆器不会引爆，A不符合题意，B符合题意；
由图可知，当b导线断开时，起爆器有电流通过会引爆炸弹；因此，为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a线，此时起爆器上没有电流通过；CD不符合题意。
故答案为：B。
【分析】由图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；若S断开起爆器将接在电源两端，则起爆器中产生电流从而引爆炸弹.

12．）如图为李明同学试验电路．当闭合开关S，将滑动变阻器滑片P向右滑动时，观测到现象是（   ）
A. 电压表示数减小，电流表示数增大               B. 电压表示数增大，电流表示数减小
C. 电压表和电流表示数都增大                             D. 电压表和电流表示数都减小
【答案】A
【解析】【解答】解：由于滑片向右移动，滑动变阻器接入电路电阻减小，因此电路中电流增大，即电流表达数增大；又由于电压表测量滑动变阻器两端电压，当滑片向右移动时，接入电路中电阻减小，因此电压表示数减小．故选项A对． 故选A．
【分析】先分析电路连接方式即串联，然后根据滑动变阻器对使用措施进行分析，即滑片向右移，接入电路电阻变小；再根据串联电路起分压作用，即电阻越小分得电压越小．

13．下列数据符合实际是（   ）
A. 一枚一角硬币厚度是2.4cm                             B. 正常成年人步行速度是1.1m/s
C. 将两个鸡蛋举高1m做功大概10J                         D. 一台家用电冰箱正常工作时电流约4A
【答案】B
【解析】【解答】解：
A、四枚一角硬币叠放高度约10mm，一枚一角硬币厚度在2.4mm=0.24cm左右．此选项不符合实际；
B、正常成年人步行速度在4km/h=4× m/s≈1.1m/s左右．此选项符合实际；
C、两个鸡蛋重1N，将两个鸡蛋举高1m做功大概W=Gh=1N×1m=1J．此选项不符合实际；
D、一般电视机正常工作电流在0.7A左右，电冰箱工作电流略大某些，在1A左右．此选项不符合实际．
故选B．
【分析】此题考察对生活中常见物理量估测，结合对生活理解和对物理单位认识，找出符合实际选项．

14．如下是小明对几种现象分析和认识，其中合理是（   ）

①淋湿了小狗用力抖动身体，运用惯性抖落身上水；
②长期阴湿天气中柴草起火，是老天爷点“天火”；
③小鸟“站”在高压线上不会触电，运用了鸟爪绝缘性好特点；
④松树叶子演变成针状，采用减小蒸发面积措施减少水分散失．
A. ①②                                     B. ③④                                     C. ②③                                     D. ①④
【答案】 D
【解析】【解答】解：①小狗抖动时，小狗身上水分伴随小狗一起运动，小狗停止抖动，水由于惯性还要保持本来运动状态就会甩出去，故合理；

②长期阴湿天气中柴草会发生氧化反应，这一过程中，通过化学反应将化学能转化为内能，使柴草内能增大，温度升高，从而也许起火，不是老天爷点“天火”，故不合理；③鸟爪是导体，小鸟站在高压线上不会触电，是由于小鸟接触是同一根高压线，并且两只爪子之间距离很近，两只爪子间几乎没有电压，因此小鸟不会触电，故不合理；④松树叶子演变成针状，表面积减小了，是通过减小蒸发面积措施来减少水分散失，故合理．
综上所述，只有①和④解释是合理．
故选D．
【分析】①惯性是物体保持本来运动状态不变性质，根据惯性知识来解释；②阴湿天气中柴草起火是由于发生氧化反应引起；③触电是有一定电流流过人或动物身体，据此分析；④根据蒸发快慢和物体表面积关系来分析．

15．学习了电学知识后，小明提出了如下几种说法，其中对是（   ）
A. 电荷定向移动形成电流                                   B. 电源是将电能转化为其他形式能装置
C. 验电器是运用异种电荷互相吸引原理制成    D. 物理学中规定负电荷定向移动方向为电流方向
【答案】 A
【解析】【解答】A、电流是电荷定向移动形成，故A对；
B、电源是将其他形式能转化为电能装置，故B错误；
C、验电器是运用同种电荷互相排斥原理制成，故C错误。
D、物理学中规定正电荷定向移动方向为电流方向，故D错误。
故答案为：A。
【分析】电荷在电路中沿一定方向移动，电路中就会形成电流；电源是将其他形式能转化为电能装置；物理学中规定正电荷定向移动方向为电流方向；同种电荷互相排斥。

16．如图所示电路中，若要使L1和L2两只灯泡构成并联电路，开关断开与闭合状况是（   ）

A. S1、S2断开，S3闭合                                          B. S1、S3闭合，S2断开
C. S1、S2、S3都闭合                                              D. S2、S3闭合，S1断开
【答案】 B
【解析】【解答】解：要使两个电灯并联，就应使每个电灯并列接到电源两极上，故S1、S3闭合，S2断开，B符合题意.
故答案为：B．
【分析】串联电路中电流只有一条途径；并联电路中电流有两条或多条途径，根据定义判断开关闭合或断开.

17．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（   ）

A. 不带电                          B. 带正电                          C. 带负电                          D. 带电状况无法判断
【答案】 A
【解析】【解答】气球可以被带正电物体吸引，也可以被负电吸引，阐明气球不带电，A符合题意。
故答案为：A.
【分析】带电体可以吸引不带电轻小物体。

18．轿车装有日间行车灯后可提高行车安全性。当轿车启动，开关S1闭合，日间行车灯L1发光，假如开关S2再闭合，近灯光L2可同步发光，在下图中所示电路中，符合上述状况是（   ）
A.                            B.
C.                                 D.
【答案】 D
【解析】【解答】解：A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；
B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；
C．由电路图可知，只闭合S1时，近灯光L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；
D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，近灯光L2亮，D符合题意。
故答案为：D
【分析】本题考察了串并联电路设计，结合选项根据题意找出符合规定电路图即可.

19．能源、信息、材料是现代社会发展三大支柱，下列说法对是（   ）
A. 太阳能、风能和核能都是可再生能源              B. 光纤通讯是依托超声波来传递信息
C. 在一般状况下，铜、碳棒和陶瓷都属于导体    D. 秦山核电站是运用原子核裂变释放核能来发电
【答案】D
【解析】【解答】解：A、错误，太阳能、风能都是可再生能源，核能属于不可再生能源； B、错误，光纤通讯是依托激光（电磁波一种）来传递信息；
C、错误、在一般状况下，铜、碳棒属于导体，陶瓷属于绝缘体；
D、对，秦山核电站是运用原子核裂变发生链式反应释放核能来发电；
故选D.
【分析】（1）从能源与否可再运用角度可分为可再生能源和不可再生能源．化石能源、核能会越用越少，不也许在短期内从自然界得到补充，因此它们属于不可再生能源；而风能、水能、太阳能、生物质能，可以在自然界里源源不停得到补充，因此它们属于可再生能源；（2）激光可以在光导纤维里传播，从而传播信息；（3）容易导电物体是导体，如金属、人体、石墨、大地等；不容易导电物体是绝缘体，如空气、陶瓷、塑料、橡胶等；（4）原子核发生分裂或聚合时，可释放出惊人能量．

20．小明在探究并联电路中电流规律试验中，设计电路如图所示．把电流表分别接入到电路中A、B、C处，测出A、B、C处电流分别是0.12、0.24A、0.36A，接下来操作或做法对是（   ）

A. 结束试验，总结规律
B. 必须保持其中一只灯泡不变，换用另一只灯泡进行试验
C. 可以同步换用此外两只不一样灯泡进行试验
D. 试验中要保持电源电压不变
【答案】C
【解析】【解答】解：ABC、原试验中只测量了一组试验数据，为得到普遍性结论，要换用此外两只不一样灯泡进行试验，故A、B错误，C对．
D、试验中也可以通过变化电源电压变化电路中电流，故D错误．
故选C．
【分析】用归纳法得出普遍性结论要满足2个条件：一是样本要有代表性，二是样本数量足够多．

21．如图所示电路，开关闭合后两灯发光，如下说法对是（   ）

A. 电压表V示数一定等于V1示数                       B. 电压表v示数一定不小于V1示数
C. 电流表A示数一定等于A1示数                      D. 电流表A示数一定等于A1示数2倍
【答案】 A
【解析】【解答】根据电路图是并联电路，在并联电路中各支路电压和电源电压相等，干路电流等于各支路电流之和，因此图中电压表示数都相等，干路上电流表达数比支路上电流表达数大，A符合题意，BCD不符合题意。
故答案为：A.
【分析】根据并联电路中电压规律和电流规律判断示数大小关系。

22．小明家台灯插头插在如图所示插座上，插座上有一种开关和一种指示灯（相称于灯泡）．若插座开关和指示灯用S1、L1表达，台灯开关和灯泡用S2、L2表达．小明断开或闭合Sl、S2时，记录现象如表，则符合事实电路图（   ）
开关状态
插座指示灯（L1）
台灯（L2）
闭合S1 ， 断开S2
亮
不亮
闭合S2 ， 断开S1
不亮
不亮
S1和S2都闭合
亮
亮

A.             B.             C.             D.
【答案】 C
【解析】【解答】A、当闭合开关Sl、断开S2时，灯泡L1不亮，不符合题意；
B、当闭合开关S2、断开S1时，灯泡L2亮，不符合题意；
C、当闭合开关Sl、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当Sl、S2都闭合时，两灯都亮，与表格完全一致，符合题意；
D、当闭合开关S2、断开S1时，两灯泡都亮，不符合题意；
故答案为：C．
【分析】根据表中开关闭合与断开状况，结合灯亮暗状况，分析电路为并联，干路有开关，分支上有开关．

23．某电动切割机有两个开关S1、S2 ， 必须两手同步用力各压一种开关（压下开关闭合，松手对应开关断开），切割机才会工作，以最大程度保护操作人员。则下图中符合规定电路图是（   ）
A.           B.           C.           D.
【答案】 A
【解析】【解答】解：由题意可知，开关S1、S2同步闭合，电动机才工作，因此S1、S2与电动机串联；
A、S1、S2与电动机串联，故A符合题意；B、当开关S2闭合时，发生电源短路，这是不容许，故B不符合题意；
C、由题意可知，S1、S2应与电动机串联，而图中S1与电动机串联，与S2并联，故C不符合题意；
D、压下任何一种开关，电动机都工作，故D不符合题意。
故答案为：A。
【分析】结合题意，分析出两开关连接方式，结合选项逐一分析即可.

24．在如图乙A、B、C、D四个实物电路中，与图甲电路图相符是（   ）

A. A                                           B. B                                           C. C                                           D. D
【答案】 A
【解析】【解答】解：从电路图中可以看出，两只灯泡并联，开关控制干路，
A、两只灯泡并联，开关控制干路，符合题意；
B、两灯串联，不合题意；
C、开关闭合后一只灯泡被短路，不合题意；
D、两只灯泡串联，但无电源，不合题意．
故选A．
【分析】从电路图中可以看出，两只灯泡并联，开关控制干路，然后对ABCD进行分析即可．

25．有关电流、电压和电阻，下列说法对是（  ）
A. 只要有电压，电路中就有电流                             B. 导体中电流越大，它电阻越小
C. 电荷移动方向就是电流方向                             D. 串联电路中电流到处相等
【答案】D
【解析】【解答】A. 电压是使电路形成电流原因；电路中有电压且电路是通路，电路中才有电流；A不符合题意；
B. 电阻大小与导体材料、长度、横截面积有关，与导体中电流、导体两端电压大小无关。B不符合题意；
C. 规定正电荷定向移动方向为电流方向。C不符合题意；
D. 串联电路电流特点是：电流到处相等；D符合题意。
故答案为：D.
【分析】形成电流条件是有电压，电路是闭合电路；串联电路中电流到处相等.
