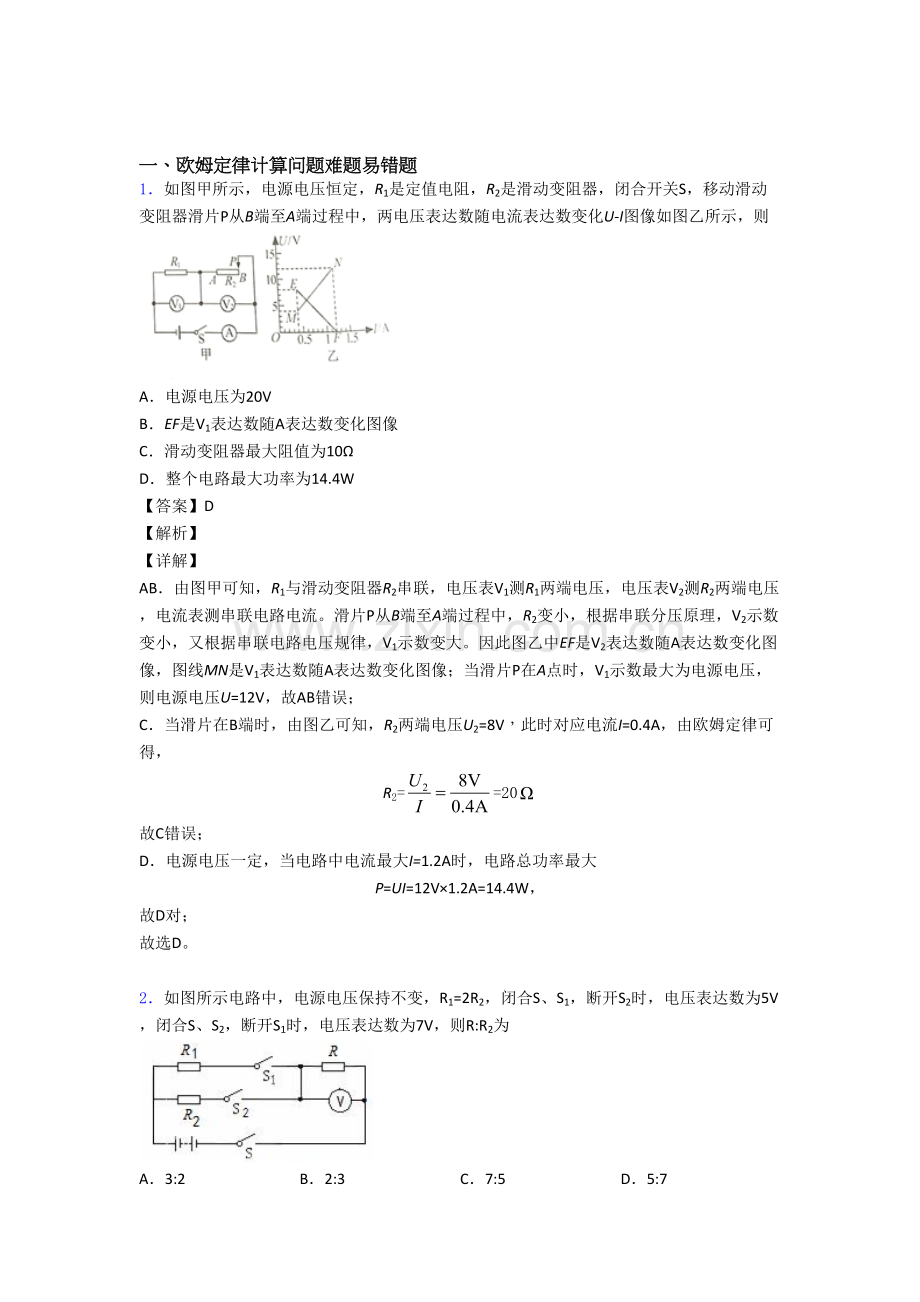

一、欧姆定律计算问题难题易错题
1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器滑片P从B端至A端过程中，两电压表达数随电流表达数变化U-I图像如图乙所示，则
A．电源电压为20V
B．EF是V1表达数随A表达数变化图像
C．滑动变阻器最大阻值为10Ω
D．整个电路最大功率为14.4W
【答案】D
【解析】
【详解】
AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端电压，电压表V2测R2两端电压，电流表测串联电路电流。滑片P从B端至A端过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路电压规律，V1示数变大。因此图乙中EF是V2表达数随A表达数变化图像，图线MN是V1表达数随A表达数变化图像；当滑片P在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；
C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应电流I=0.4A，由欧姆定律可得，
R2==20
故C错误；
D．电源电压一定，当电路中电流最大I=1.2A时，电路总功率最大
P=UI=12V×1.2A=14.4W，
故D对；
故选D。
2．如图所示电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表达数为5V，闭合S、S2，断开S1时，电压表达数为7V，则R:R2为
A．3:2 B．2:3 C．7:5 D．5:7

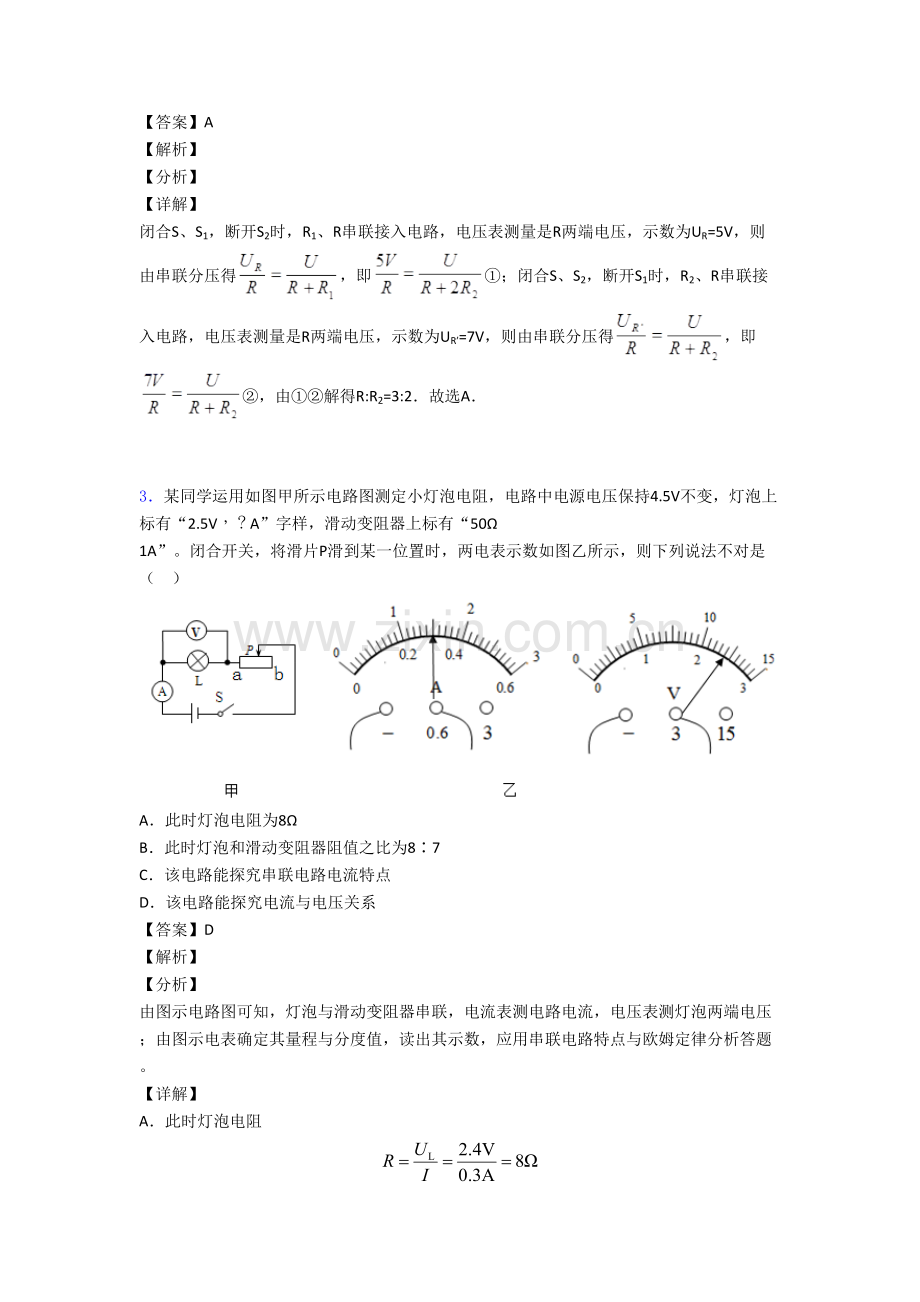

【答案】A
【解析】
【分析】
【详解】
闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量是R两端电压，示数为UR=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量是R两端电压，示数为UR′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．
3．某同学运用如图甲所示电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。闭合开关，将滑片P滑到某一位置时，两电表示数如图乙所示，则下列说法不对是（ ）
A．此时灯泡电阻为8Ω
B．此时灯泡和滑动变阻器阻值之比为8∶7
C．该电路能探究串联电路电流特点
D．该电路能探究电流与电压关系
【答案】D
【解析】
【分析】
由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】
A．此时灯泡电阻
故A对，不符合题意；
B．滑动变阻器两端电压
此时灯泡与滑动变阻器阻值之比
故B对，不符合题意；
C．运用该电路可以探究串联电路电流特点，故C对，不符合题意。
D．探究电流与电压关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压关系，故D错误，符合题意。
故选D。
4．额定电压均为6V甲、乙两灯I﹣U图线如图所示，则下列说法不对是（ ）
A．甲、乙两灯电阻均随电压增大而增大
B．甲、乙两灯额定功率之比为2∶1
C．甲、乙两灯并联接在电压为2V电源两端时，电阻之比为2∶3
D．甲、乙两灯串联接在电压为8V电源两端时，实际功率之比为1∶9
【答案】D
【解析】
【分析】
(1)根据图像读出几组电流和电压对应值，根据欧姆定律求出对应电阻，然后得出两灯泡电阻与两端电压关系；
(2)根据图像读出两灯泡额定电压下电流，根据求出甲、乙两灯额定功率之比；
(3)甲、乙两灯并联接在电压为2V电源两端时，它们两端电压均为2V，根据图像读出通过电流，根据欧姆定律求出此时两灯泡电阻之比；
(4)甲、乙两灯串联接在电压为8V电源两端时，通过它们电流相等，且总电压等于8V，根据图像读出符合规定电流和电压，根据求出两灯泡实际功率之比。
【详解】
A．由图像可知，甲、乙两灯泡两端电压分别为2V、6V时，通过甲电流依次为0.3A、0.6A，通过乙电流依次为0.2A、0.3A，由变形式可知，甲灯泡电阻依次为6.67Ω、10Ω，乙灯泡电阻依次为10Ω、20Ω，因此甲、乙两灯电阻均随电压增大而增大，则A对，不符合题意；
B．甲、乙两灯额定电压均为6V，通过电流I甲额＝0.6A，I乙额＝0.3A，则甲、乙两灯额定功率之比：
，
则B对，不符合题意；
C．甲、乙两灯并联接在电压为2V电源两端时，它们两端电压均为2V，由图像可知，通过电流分别为I甲＝0.3A，I乙＝0.2A，此时两灯泡电阻之比：
，
则C对，不符合题意；
D．甲、乙两灯串联接在电压为8V电源两端时，通过它们电流相等，且总电压等于8V，由图像可知，当电路中电流、、时符合，则两灯泡实际功率之比：
，
则D错误，符合题意；
故选D。
5．两灯L1和L2规格分別为“6V，3W”和“3V，3W”，忽视灯丝电阻变化，则下列说法对是（ ）
A．两灯L1和L2灯丝电阻之比为2：1
B．两灯串联，电路两端容许加最大电压为9V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯电流为1.0A
D．两灯并联在3V电压下，灯L1和L2消耗实际功率之比为1：4
【答案】D
【解析】
【分析】
【详解】
A．根据可知，两灯L1和L2灯丝电阻之比是
两灯L1和L2灯丝电阻之比是，A错误；
B．两灯串联，假设电路两端容许加最大电压为9V，根据上述可知，灯L1电压是
灯L2电压是
灯L1电压已经超过其自身额定电压，这样不符合安全规定，因此两灯串联，电路两端容许加最大电压不能是9V，B错误；
C．两灯并联，当一盏灯正常发光时，假设是灯L1正常发光，那么电源电压是6V，灯L2电压是6V，这已经超过灯L2额定电压，灯L2会被烧坏；假设是灯L2正常发光，那么电源电压是3V，灯L1电压是3V，由题意可知，灯L1电阻大小是
那么流过灯L1电流大小是
C错误；
D．根据可知，两灯并联在3V电压下，灯L1和L2消耗实际功率之比是
实际功率之比为1：4；D对。
故选D。
6．如图所示电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表达数为5V，闭合S、S2，断开S1时，电压表达数为7V，则R：R2为（ ）
A．3∶2
B．2∶3
C．7∶5
D．5∶7
【答案】A
【解析】
【分析】
【详解】
当闭合S、S1，断开S2时，R1与R串联，电压表测R两端电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端电压；由 可得，两种状况下电流之比
因电源电压一定期，电流与电阻成反比，因此
整理可得
故选A。
7．如图所示，电源电压不变，当开关S闭合时，电流表示数为0.8A．开关S断开后，电流表示数变化了0.5A．则R1与R2阻值之比为（ ）
A．13：5 B．3：5 C．5：3 D．5：13
【答案】C
【解析】
【分析】
【详解】
开关S断开时电路为R1简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1电流不变，变化电流是通过R2电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1电流：
，
∵并联电路中各支路两端电压相等，∴根据欧姆定律可得：
。
故选C。
8．如图所示电路中，电源电压恒为12V，灯泡L上标有“12 V 6 W”字样，滑动变阻器R规格是“50 Ω 2 A”，电流表A1量程是“0—0.6 A”，电流表A2量程是“0～3 A”。闭合开关S，移动滑动变阻器滑片，在不损坏电路元件状况下，下列说法错误是( )
A．电压表V示数和电流表A1示数之比不变
B．滑动变阻器接入电路最小阻值是6 Ω
C．电流表A2示数变化范围是0.74～2.5 A
D．电路消耗最大功率是36 W
【答案】D
【解析】
【详解】
A．电压表V示数和电流表A1示数之比等于灯泡电阻，在不考虑灯泡电阻受温度影响时，电压表V示数和电流表A1示数之比不变，故A对，不符合题意；
B．电流表A2是测干路电流，电流表A1测灯泡电流，当灯泡正常发光电流为
当流经滑动变阻器电流为最大2A时，干路中电流为
电流表A2安全，此时滑动变阻器接入电路最小阻值为
故B对，不符合题意；
C．当滑动变阻器接入电路中电阻为50Ω时，电流表A2示数最小，此时滑动变阻器电流为
干路中电流为
由以上B详解知干路中最大电流为2.5A，故C对，不符合题意；
D．电路消耗最大功率为
故D错误，符合题意。
9．如图所示，电源电压恒为6V，电流表量程为“0~0.6A”，电压表量程为“0~3V”。灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R规格为“15Ω 1A”。闭合开关，在保证电路安全状况下，在移动滑片过程中，下列说法对是（ ）
A．电压表示数为2.5V时电流表示数为0.6A
B．滑动变阻器接入电路最小阻值为5Ω
C．灯泡消耗最小电功率为0.45W
D．电路消耗最大电功率为2W
【答案】C
【解析】
【详解】
由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端电压，电流表测电路中电流。
A．电压表示数为2.5V时灯泡正常发光，根据可得，灯额定电流：
因串联电路中各处电流相等，且电流表量程为0~0.6A，因此，电路中最大电流（即电流表最大示数）为
A错误；
B．由可得，灯泡电阻：
电流最大时，电路中总电阻：
因串联电路中总电阻等于各分电阻之和，因此，滑动变阻器接入电路中最小阻值：
B错误；
C．当滑动变阻器接入电路中电阻最大时，电路中电流最小，灯泡功率最小，则电路中最小电流：
灯泡最小功率：
C对；
D．该电路最大功率：
D错误。
10．如图所示，电源电压为5V，灯泡标有“3V、1.5W”字样，滑动变阻器规格为“”，定值电阻，电压表量程“”，电流表量程为“”。在电路安全状况下，下列判断错误是（不计温度对灯丝电阻影响）（ ）
A．灯泡L正常发光时电阻为
B．闭合开关，断开开关时，滑动变阻器容许接入电路阻值范围是
C．闭合开关，断开开关时，该电路最大电功率是
D．闭合开关，断开开关时，定值电阻消耗电能最多是
【答案】BC
【解析】
【分析】
【详解】
A．由可得，灯泡正常发光时电阻
故A对，不符合题意；
B．闭合开关，断开开关时，滑动变阻器R与灯泡L串联，电压表测R两端电压，电流表测电路中电流，灯泡正常发光时电流
因串联电路中各处电流相等，且电流表量程为0～0.6A，因此，电路中最大电流I大=0.5A，此时滑动变阻器接入电路中电阻最小，此时电路总电阻
因串联电路中总电阻等于各分电阻之和，因此，变阻器接入电路中最小阻值
当电压表示数UR=3V时，电路中电流最小，变阻器接入电路中电阻最大，因串联电路中总电压等于各分电压之和，因此，此时灯泡两端电压
此时电路中电流
即
解得：R大=9Ω，因此，滑动变阻器取值范围是4Ω～9Ω，故B错误，符合题意；
C．闭合开关，断开开关时，滑动变阻器R与R0串联，电压表测R两端电压，电流表测电路中电流，滑动变阻器滑片移到最左端时，电路中功率最大，最大功率为
故C错误，符合题意；
D．由C可知，定值电阻R0最大功率是2.5W，1min定值电阻R0消耗电能最多是
故D对，不符合题意。
故选BC。
11．在如图所示电路中，电源电压保持不变，下列说法对是（ ）
A．只闭合开关 S1，变阻器滑片向左移动时，电压表 V1 无示数，电压表 V2 与电流表 A 示数 比值不变
B．只闭合开关 S3，移动变阻器滑片，电压表 V1 示数变化量与电流表 A 示数变化量比值不 变
C．只闭合开关 S2，移动变阻器滑片，电压表 V1 示数变化量等于电压表 V2 示数变化量
D．若不考虑电表量程等元件安全问题，当闭合开关 S1、S3，变阻器滑片置于最左端时，R1 消耗功率最大
【答案】BD
【解析】
只闭合开关 S1 ，R1 和V1 没有接入电路，电压表V1 无示数；R2 、R3串联，电压表V2 测变阻器R3 电压，电流表测电路中电流；由欧姆定律可知，电压表V2 与电流表A示数比值即为变阻器连入电路中电阻大小，故当滑片向左移动时，该比值变小，A错误；
只闭合开关S3 ，R1 、R3 串联，电压表V1 测R1 电压，电流表测电路中电流，由I=U/R可得，前后两次电阻R1 大小：R1 =U1/I1=U2/I2，由合分比定理可得R1 =U1−U2/I1−I2，即电压表V1 示数变化量与电流表A示数变化量比值不变，B对；
只闭合开关 S2 ，R1 、R2 、R3 串联，电压表V1 测R1 电压，电压表V2 测R3 电压；根据串联电路电压规律，移动变阻器滑片，R3 电压变化量等于R1 、R2 电压变化量之和，即电压表 V1 示数变化量不不小于电压表V2 示数变化量，故C错误；
若不考虑电表量程等元件安全问题，当闭合开关 S1 、S3 ，变阻器滑片置于最左端时，变阻器连入电路中电阻为0，此时R1 与R2 并联，R1 电压等于电源电压最大，根据P=UI=U2/R可知，R1 消耗功率最大，故D对，故选BD．
12．如下图甲电路中，闭合开关S后，电压表示数为2V，两个电流表指针偏转至表盘同一位置，则（ ）
A．L1中电流为0.2安
B．L1、L2中电流之比I1∶I2＝4∶1
C．电路总电阻是10欧
D．L1、L2消耗电功率之比P1∶P2＝4∶1
【答案】BD
【解析】
【分析】
【详解】
由图可知：开关闭合后，两灯泡并联，一种电流表测量是总电流，一种电流表测量是灯泡L2电流，电压表测量测量灯泡L2两端电压；
A．根据并联电路干路电流等于各支路电流之和可知：测量总电流电流表量程是0～3A，因此电流表示数为1A；则电路总电流I=1A；测量灯泡L2电流量程是0～0.6A，因此电流表达数为0.2A，也就是电灯L2中电流I2=0.2A，因此L1电流为
故A不符合题意；
B．通过两只灯泡电流之比为
故B符合题意；
C．由于两灯泡并联，则U=U2=2V，根据可得
故C不符合题意；
D．两灯泡消耗电功率之比
故D符合题意。
故选BD。
13．如图，R1为定值电阻，滑动变阻器R2最大阻值为20Ω，电源电压保持不变。闭合开关后，将滑动变阻器滑片从最左端滑到最右端过程中，电压表V1示数从10V变化到20V，电压表V2示数从14V变化到34V，则下列说法中对是（）
A．电源电压为34V B．电阻R1阻值为12Ω
C．电路中最小电流为1A D．灯L阻值一直是4Ω
【答案】AC
【解析】
【分析】
【详解】
由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端电压，电压表V2测灯泡L与定值电阻R1两端电压，因此灯泡两端电压等于电压表V2示数减去电压表V1示数。
A．当滑动变阻器滑片处在最右端时，此时滑动变阻器没有接入电路，电压表V2示数即为电源电压是34V，故A项对；
BC．当滑动变阻器滑片处在最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V1示数是10V，电压表V2示数是14V，根据串联分压特点可知滑动变阻器两端分得电压为
由可得通过电路最小电流
由可得定值电阻R1阻值
故B项错误，C项对；
D．当滑动变阻器滑片处在最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A，电压表V1示数是10V，电压表V2示数是14V，则灯泡两端电压为
由可得此时灯泡L电阻
当滑动变阻器滑片处在最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V1示数是20V，电压表V2示数是34V，则灯泡两端电压为
由可得此时电路电流
则由可得此时灯泡L电阻
电路通过电流最大、最小时灯泡L阻值不一样，故D项错误。
故选AC。
14．已知R1:R2=2:3，开关S由断开到闭合，图中电流表先后示数之比为2:5电路是（ ）
A． B．
C． D．
【答案】AD
【解析】
【详解】
A．从图中可以看到，开关S断开时，电阻R1和R2串联在一起，根据欧姆定律可知，电路中电流大小是
当开关S闭合时，只有电阻R1接入电路中，根据欧姆定律可知，电路中电流大小是
因此电流表先后示数之比是
选项A符合题意；
B．从图中可以看到，开关S断开时，电阻R1和R2串联在一起，电路中电流大小是
当开关S闭合时，只有电阻R2接入电路，电路中电流大小是
因此电流表先后示数之比是
B项不合题意；
C．从图中可以看到，开关S断开时，只有电阻R1接入电路中，电路中电流大小是
当开关S闭合时，电阻R1和R2并联在一起，电路中总电阻大小是
电路中电流大小是
因此电流表先后示数之比是
C项不合题意；
D．从图中可以看到，开关S断开时，只有电阻R2接入电路，电路中电流大小是
当开关S闭合时，电阻R1和R2并联在一起，电路中总电阻大小是，电路中电流大小是
因此电流表先后示数之比是
选项D符合题意
15．如图甲所示电路中，电源电压为12V保持不变，R2是定值电阻。闭合开关S，将滑动变阻器R1滑片从最左端向右滑动直到小灯泡L正常发光。图乙是这一过程中两电压表与电流表达数变化关系图像。下列说法对是（ ）
A．定值电阻R2阻值是20Ω B．小灯泡额定功率为1.8W
C．小灯泡正常发光时，R1阻值为5Ω D．滑动变阻器R1最大阻值为35Ω
【答案】BCD
【解析】
【分析】
【详解】
由电路图可知，滑动变阻器R1、R2和灯泡L串联在电路中，电压表V1测量滑动变阻器R1和R2两端总电压，电压表V2测量R2两端电压，电流表测量电路中电流。当滑片P从最左端向右滑动时，滑动变阻器连入电阻变小，从而使电路中总电阻变小，根据I＝可知，电路中电流变大；由U＝IR可知，灯泡L和R2两端电压变大，因串联电路中总电压等于各分电压之和，R1和R2两端总电压变小，由此可知：图像中上半部分为电压表V1示数变化图线，下半部分为电压表V2示数变化图线；
A．由图像可知，当灯泡L正常发光时电路中电流最大，为0.3A，此时电压表V1示数为滑动变阻器R1和R2两端总电压UV1＝6V，电压表V2示数为R2两端电压U2＝4.5V，根据I＝可得
R2＝＝＝15Ω
故A错误；
B．因串联电路中总电压等于各分电压之和，因此，灯泡L正常发光时灯泡两端电压
UL＝U﹣UV1＝12V﹣6V＝6V
因此
P额＝PL＝ULI最大＝6V×0.3A＝1.8W
故B对；
C．因串联电路中总电压等于各分电压之和，因此，灯泡L正常发光时R1两端电压
U1＝UV1﹣U2＝6V﹣4.5V＝1.5V
根据I＝可得
R1＝＝＝5Ω
故C对；
D．当滑片P在最左端时，滑动变阻器连入电阻最大，则电路中电流最小；由图像可知，电路中最小电流值为I最小＝0.2A，此时电压表V1示数UV1′＝10V，根据I＝可得此时R2两端电压
U2′＝I最小R2＝0.2A×15Ω＝3V
因串联电路中总电压等于各分电压之和，因此，此时R1两端电压
U1′＝UV1′﹣U2′＝10V﹣3V＝7V
根据I＝可得
R1最大＝＝＝35Ω
故D对。
故选BCD。
二、初中物理电路类问题
16．小强把台灯插头插在如图所示插座上，插座上有一种开关S1和一种指示灯L1（相称于电阻很大灯泡），台灯开关和灯泡用S2、L2表达，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；假如指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计电路符合规定是（ ）
A． B．
C． D．
【答案】D
【解析】
【分析】
【详解】
A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一种开关，都不发光，故A不符合题意；
B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；
C．由图可知，当灯泡L1损坏时，整个电路是断开，灯L2不会发光，故C不符合题意；
D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
故选D。
17．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度影响，将它们连入同一电路中，为保证两灯均不坏，下列说法对是（ ）
A．将它们串联时，电路两端容许最大电压是15V B．将它们并联时，干路中容许最大电流是3A
C．将它们并联时，电路中容许最大总功率是21W D．将它们串联时，L1容许最大功率是3W
【答案】D
【解析】
【分析】
【详解】
由灯泡L1标有“6V、2A”，可以求出
R1＝=＝3Ω，
由灯泡L2标有“9V、1A”，可以求出
R2＝=＝9Ω，
通过它们电流和两端电压都不能超过额定值，否则会损坏灯泡；
将它们串联时，则干路最大电流是1A，总电压为
1A×(3Ω+9Ω)＝12V，
故A不符合题意；
将它们并联时，干路两端最大电压为6v，因此干路中容许最大电流
I=+2.67A
故B不符合题意；
将它们并联时，电路中容许最大总功率
P＝+＝16W，
故C不符合题意；
将它们串联时，L1容许最大电流是1A，因此最大功率
P＝I2R＝=3W，
故D符合题意；
故选D。
18．如图所示，开关S闭合时通过L1、L2和L3电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4示数分别为（ ）
A．1A、0.4A、0.6A
B．0.4A、0.6A、1A
C．0.6A、1A、0.4A
D．0.6A、0.4A、1A
【答案】A
【解析】
【详解】
可以将电路图简化，简化电路如下图：
由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：
A1中电流为干流电流，电流为：
I1=0.4+0.2+0.8=1.4A；
A2中电流为L2、L3中电流之和，电流为：
I2=0.2+0.8=1A；
A3测L1电流，电流为：
I3=0.4A；
A4测L1、L2电流，电流为：
I4=0.4A+0.2A=0.6A。
故选A。
19．《探索》节目简介说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电花粉。通过摩擦后来蜜蜂和空气带电状况，如下说法对是（ ）
A．空气不带电 B．蜜蜂带正电 C．蜜蜂带负电 D．空气带负电
【答案】C
【解析】
【详解】
同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂互相吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C对。
故选C。
20．如图电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过电流均为0.5A,下列说法对是（ ）
A．开关S1和S2断开,电压表示数为6V,再闭合S2,电压表达数变小
B．开关S1和S2断开,电流表A1测L2电流,再闭合S2,A1仍测L2电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过灯泡恰好都正常发光,电流表A1示数为1.5A
【答案】B
【解析】
【详解】
A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测是电源电压，示数不变；A错误；
B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2电流，B对；
C．先闭合开关S2，电流表A1只测L2电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2总电流，即电流表A1示数变大，A2测L2电流，示数变大；C错误；
D．开关S1和S2闭合，有电流流过灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们电流都是0.5A，电流表A1测是总电流，大小为1.0A，D错误。
21．如图所示电路中，电源两端电压为6V并保持不变，定值电阻 阻值为10Ω，滑动变阻器 标有“50Ω 0.5A”字样，电压表量程为0～3V，电流表量程为0～0.6A。当开关S闭合，为保证电路安全，下列说法中对是
A．滑动变阻器阻值变化范围是0Ω～50Ω
B．滑动变阻器阻值变化范围是2Ω～50Ω
C．电流表示数变化范围为0.1A～0.6A
D．电压表示数变化范围为1V～3V
【答案】D
【解析】
【分析】
【详解】
由题意知当电压表达数为3V时，滑动变阻器阻值最小，此时电流最大，此时电流大小为
此时滑动变阻器两端电压为
此时滑动变阻器阻值为
当滑动变阻器阻值时，电流最小，电压表示数最小，此时电流大小为
电压表示数为
因此滑动变阻器阻值变化范围是10Ω～50Ω，电流表示数变化范围为0.1A～0.3A，电压表示数变化范围为1V～3V，故选D。
22．如图所示电路，闭合开关后，两灯正常发光，比较到处电流大小，其中也许对是（ ）
A． B． C． D．
【答案】C
【解析】
【详解】
A．由图知两灯并联a、d均为干路，电流相等，故A错误；
BD．由图知两灯并联，并联电路中干路电流不小于支路电流，故BD错误；
C．没有给出两灯泡其他信息，当两灯规格相似时，两灯电流相等，当两灯规格不一样步，电阻小，电流大，b处电流也许不小于c处电流，故C对。
故选C。
23．10月18日凌晨，位于西双版纳橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内假如两个相邻洗手间均有人并且锁住时（锁住相称于开关闭合），红灯亮，表达“有人”，假如两洗手间都没有人或者只有一种有人时，灯不亮，表达可以使用。如下图所示电路图中符合这一状况是（ ）
A． B．
C． D．
【答案】C
【解析】
【详解】
A．从图中可以看到，只有一种洗手间锁住时，两个开关中只有一种会闭合，这时红灯会亮，这与题意不符合，A项不合题意；
B．从图中可以看到，只有S1闭合时，即只有一种洗手间锁住时，红灯是会亮，这与题意不符合，B项不合题意；
C．从图中可以看到，两个洗手间都锁上时，两个开关都是闭合，这时红灯会亮；假如两个洗手间都没有锁上，两个开关是断开，这时灯不会亮；只有一种洗手间锁上时，那么只有一种开关是闭合，这样灯是不能亮；上述多种状况都符合题意，选项C符合题意；
D．从图中可以看到，两个洗手间都锁上时，两个开关都是闭合，电流不会流过红灯，红灯不亮，这与题意不符合，D项不合题意。
故选C。
24．如图所示，电源电压为3V，闭合开关S，电压表示数为2V，忽视温度对灯丝电阻影响。则（ ）
A．通过灯泡L1电流比L2电流大
B．灯泡L1两端电压是1V
C．灯泡L1和L2电阻之比是2∶1
D．若灯泡L2灯丝烧断，电压表达数为零
【答案】CD
【解析】
【分析】
【详解】
A．从图中可以看到，这是一种串联电路，串联电路电流到处相等，因此通过灯泡L1电流和L2电流同样大，A项不合题意；
B．从图中可以看到，电压表测是灯泡L1电压，电压表示数是2V，那么灯泡L1两端电压是2V，B项不合题意；
C．根据串联电路电压规律可知，灯泡L2两端电压是
那么灯泡L1和L2电阻之比是
灯泡L1和L2电阻之比是2∶1，选项C符合题意；
D．若灯泡L2灯丝烧断，那么没有电流流过L2，也没有电流流过电压表，电压表达数为零，选项D符合题意。
故选CD。
25．如图所示是某电子秤构造示意图，其中P是一种可以紧贴滑动金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表达数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体质量；当被测物体质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断对是（ ）
A．电子秤刻度表是一种电流表，它示数越大阐明所称物体质量越大
B．电子秤刻度表是一种电压表，它示数越小阐明所称物体质量越大
C．电子秤部分是一种滑动变阻器，且端与接触地方为绝缘体
D．电阻去掉后，也能保证电路安全工作
【答案】AC
【解析】
【分析】
【详解】
A B．电子秤刻度表串联在电路中，电子秤刻度表应当是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路电阻越小，由欧姆定律可知，电流越大，即它示数越大，故A对，B错误；
C．金属片P和AB构成了一种滑动变阻器，闭合开关S，秤盘内不放物体时，滑片在A端，电子秤刻度表达数为0，阐明电路是断路，则A端是绝缘体，故C对；
D．R0电阻为保护电路电阻，可以避免电路中电流过大，不能去掉R0，故D错误。
故选AC。
