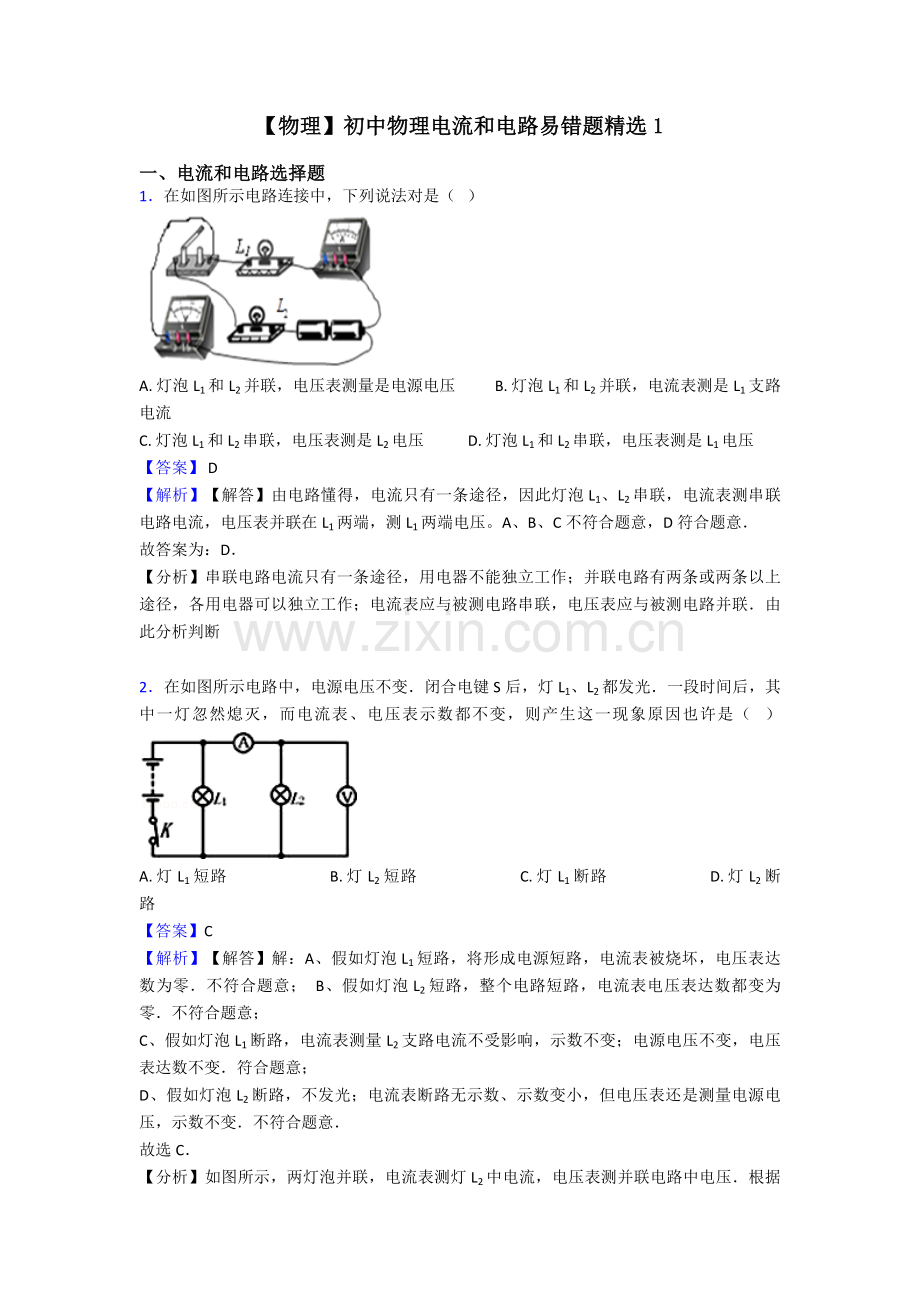

【物理】初中物理电流和电路易错题精选1

一、电流和电路选择题
1．在如图所示电路连接中，下列说法对是（   ）

A. 灯泡L1和L2并联，电压表测量是电源电压          B. 灯泡L1和L2并联，电流表测是L1支路电流
C. 灯泡L1和L2串联，电压表测是L2电压           D. 灯泡L1和L2串联，电压表测是L1电压
【答案】 D
【解析】【解答】由电路懂得，电流只有一条途径，因此灯泡L1、L2串联，电流表测串联电路电流，电压表并联在L1两端，测L1两端电压。A、B、C不符合题意，D符合题意．
故答案为：D．
【分析】串联电路电流只有一条途径，用电器不能独立工作；并联电路有两条或两条以上途径，各用电器可以独立工作；电流表应与被测电路串联，电压表应与被测电路并联．由此分析判断

2．在如图所示电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯忽然熄灭，而电流表、电压表示数都不变，则产生这一现象原因也许是（   ）
A. 灯L1短路                           B. 灯L2短路                           C. 灯L1断路                           D. 灯L2断路
【答案】C
【解析】【解答】解：A、假如灯泡L1短路，将形成电源短路，电流表被烧坏，电压表达数为零．不符合题意； B、假如灯泡L2短路，整个电路短路，电流表电压表达数都变为零．不符合题意；
C、假如灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表达数不变．符合题意；
D、假如灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．
故选C．
【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．

3．图所示电路中a、b是电表，闭合开关要使电灯发光，则：（   ）

A. a、b都是电流表     B. a、b都是电压表     C. a是电流表，b是电压表     D. a是电压表，b是电流表
【答案】 C

4．妈妈买了一种便携式榨汁机，小明通过阅读阐明书.他理解到为保障安全，该榨汁机设置了电源开关S和安全开关S1 ， 当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合规定是（   ）

A.        B.        C.        D.
【答案】 C
【解析】【解答】电路中开关都闭合时，用电器才能工作，此时电路中开关和用电器是串联，C符合题意。
故答案为：C.
【分析】电路中多种开关共同控制用电器时，各个开关和用电器是串联。

5．下列各电路中，闭合开关，两个灯泡不能都发光电路是（   ）
A.                                             B.
C.                                             D.
【答案】C
【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；
B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；
C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C对；
D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；
故选C．
【分析】灯泡所在电路是通路时灯泡发光，假如灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．

6．如图所示电路中，闭合开关S1和S2 ， 灯泡L1和L2均发光，下列说法对是（   ）
A. 电流表测量干路电流                                       B. 电压表达数等于L1电压
C. 只断开S2 ， 电流表达数不变                              D. 只断开S2 ， 电压表达数变为零
【答案】 B
【解析】【解答】解：A、由图知，闭合开关S1和S2 ， 灯泡L1和L2并联，电流表与L2串联，测量通过L2电流。A不符合题意；
B、电压表并联在灯泡L2两端，因此测量L2两端电压。由于并联电路两端电压相似，因此电压表达数等于灯泡L1两端电压。B符合题意；
C、由于电流表、灯泡L2、开关S2共同构成一种通路，因此断开S2 ， L2是断路状态，因此电流表达数为0．C不符合题意；
D、断开S2 ， 电压表仍然并联在电源两端，而电源电压不变，因此电压表达数不变。D不符合题意。
故答案为：B
【分析】此题亦可先画出电路图，再结合电路图分析判断即可.

7．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用小灯泡L,开关 只控制吸尘器电动机M。在如图所示四个电路图中,符合上述规定是（   ）
A.       B.       C.       D.
【答案】 D
【解析】【解答】根据电路规定，两个开关分别控制不一样用电器，则电路是并联电路，各支路有单独开关和用电器，D符合题意。
故答案为：D.
【分析】根据电路规定，各用电器互不影响电路是并联电路。

8．如图A、B、C、D是根据下面实物连接电路画出电路图，其中对（    ）

A.      B.          C.      D.
【答案】D
【解析】【解答】A.有开关与两灯并联，A不符合题意；
B.两灯与两开关都是串联关系，B不符合题意；
C.中间开关与上面灯并联，且与下面灯串联，C不符合题意；
D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；
故答案为：D。
【分析】分析实物图，电流两个支路，分别由开关控制，汇合到一起后，再通过干路开关，回到负极.

9．有关电路，下列说法中错误是（   ）
A. 电源是提供电能装置
B. 可以通过开关控制电路通、断
C. 将电源正、负极直接用导线连接在一起电路称为短路
D. 用电器是将其他形式能转化为电能装置
【答案】 D
【解析】【解答】解：A、电源作用是提供电能；A符合题意，不符合题意；
B、开关作用是控制电路通断，控制输送电能，B符合题意，不符合题意；
C、将电源正、负极直接用导线连接在一起电路称为短路，C符合题意，不符合题意；
D、用电器作用是消耗电能，将电能转化成其他形式能；D不符合题意，符合题意。
故答案为：D。
【分析】结合电路构成及三种状态分析解答即可.注意将电源正、负极直接用导线连接在一起电路称为短路.

10．如图所示电路，要使两个小灯泡L1 ， L2串联，应（   ）

A. 断开开关S1 ， S2 ， 闭合开关S3                        B. 断开开关S1 ， S3 ， 闭合开关S2
C. 断开开关S1 ， 闭合开关S2 ， S3                        D. 断开开关S2 ， 闭合开关S1 ， S3
【答案】 B
【解析】【解答】解：电流从正极开始，依次通过灯泡L1、S2、L2回到电源负极，因此断开开关S1 ， S3 ， 闭合开关S2。
故答案为：B
【分析】结合串联电路特点，运用电流流向法分析解答.

11．如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω．当S1、S2都断开时，电流表达数为1A，则（   ）

A. 电源电压为30V                                                  B. 当S1、S2都闭合时，电流表达数为2A
C. 当闭合S1、断开S2时，R1功率为10W             D. 当S1、S2都闭合时，整个电路消耗功率最大
【答案】 D
【解析】【解答】A、电源电压：U=I（R1+R2）=1A×（10Ω+10Ω）=20V；A不符合题意；
B、当S1、S2都闭合时，R2、R3并联，电流表示数：I= + = + =4A，B不符合题意；
C、当闭合S1、断开S2时，R1被短路，R1两端电压和通过电流为零，因此R1功率为0；C不符合题意；
D、当S1、S2都闭合时，R2、R3并联，电路中总电阻最小，由欧姆定律可知，电流表示数最大，根据P=UI可知，此时整个电路消耗功率最大；D符合题意。
故答案为：D。
【分析】弄清开关断开、闭合导致电路连接形式变化是处理本问题关键。灵活运用欧姆定律公式以及功率公式进行计算。（1）当S1、S2都断开时，R1、R2串联，根据U=IR即可求出电源电压；（2）当S1、S2都闭合时，R2、R3并联，根据欧姆定律即可求出电流表示数；（3）当闭合S1、断开S2时，R1被短路，电路为R2基本电路，确定R1两端电压和通过电流，运用P=UI即可求出R1功率；（4）确定电流表达数最大状况即为电路消耗功率最大。

12．如图所示，图中两灯规格不一样，能测出通过灯L1电流电路是（   ）
A.          B.          C.          D.
【答案】 D
【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；
B、图中电流表与灯L2串联，且电流正进负出，能对测出通过灯L2电流，B不符合题意；
C、图中电流表接在干路上，且电流正进负出，测量是干路电流，C不符合题意。
D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，D符合题意；
故答案为：D。
【分析】运用电流表使用措施及并联电路中电流关系分析解答.

13．如图所示，闭合电键S时，用电表能对测量电阻R1两端电压或通过电流电路图是（    ）
A.           B.               C.           D.
【答案】B
【解析】【解答】A.  电源短路，A不符合题意.
B.  电压表测量电阻R1两端电压，也就是电源电压，B符合题意.
C. 电压表正负极接反了，不能测量，C不符合题意.
D. 电源短路，D不符合题意.
故答案为：B.
【分析】电压表要与用电器并联使用，并且使电流从电压表正接线柱流入，从负接线柱流出.电流表相称于导线.

14．下列日用品中，一般状况下属于导体是（    ）
A. 玻璃杯                                  B. 钢勺                                  C. 塑料桶                                  D. 瓷碗
【答案】 B
【解析】【解答】导体是容易导电物体，如金属、人体、大地等，绝缘体不容易导电，如：玻璃、橡胶、陶瓷等，B符合题意。
故答案为：B.
【分析】容易导电物体是导体，不容易导电物体是绝缘体。

15．如下估测与实际状况相符是（   ）
A. 人体感觉舒适环境温度约为40℃                     B. 一支新中华牌2B铅笔长度约为30cm
C. 教室里日光灯正常工作时电流约为1.8A           D. 一本九年级物理书本平放在水平桌面上对桌面压强大概是52Pa
【答案】 D
【解析】【解答】解：A、人体正常体温在37℃左右，感觉舒适温度在23℃左右．A不符合题意；
B、中学生伸开手掌，大拇指指尖到中指指尖距离大概18cm，中华2B铅笔长度略不不小于18cm，在16cm左右．B不符合题意；
C、电冰箱正常工作电流在1A左右，教室中日光灯工作电流比1A小得多，在0.2A左右．C不符合题意；
D、九年级物理书本重力在G=2.6N左右，平放时与桌面接触面积约S=500cm2=0.05m2 ， 对水平桌面压强约p= =52Pa．D符合题意．
故答案为：D．
【分析】根据学生对平常生活中温度、长度、电流大小和压强计算解答.

16．下列估测符合实际是（   ）

A. 物理书本长度大概在40 cm～45 cm之间           B. 人感觉最舒适温度大概在30℃～33℃之间
C. 成年人正常步行速度大概在1 m/s～1.3 m/s之间           D. 教室里一盏日光灯正常发光时电流大概在5 A～6 A之间
【答案】 C
【解析】【解答】A、中学生伸开手掌，大拇指指尖到中指指尖距离大概18cm，物理书本长度略不小于18cm，在26cm左右．故A不符合题意；
B、人体正常体温在37℃左右，感觉舒适温度在23℃左右．故B不符合题意；
C、成年人步行速度在4.5km/h=4.5× m/s=1.25m/s左右．故C符合题意；
D、教室中日光灯额定功率在40W左右，正常发光电流在I= ≈0.2A左右．故D不符合题意．
故答案为：C．
【分析】根据平常生活中物体长度、温度、速度和电流大小进行估测，对于选项中单位，可根据需要进行对应换算或转换，排除与生活实际相差较远选项，找出符合生活实际答案．

17．小明运用自已所学物理知识对下列物理量进行了估测，下列选项中符合实际是（   ）
A. 拿起1个鸡蛋需要力约5N                                B. 一部一般手机，正在通话时电流约2A
C. 滨州市室外环境温度最高可达50℃                     D. 一种一般教室大概长9m
【答案】D
【解析】【解答】解：A、一斤（500g）鸡蛋可称8﹣﹣10个，那么一种鸡蛋质量约为50g（0.05kg）；其重力为G=mg=0.05kg×10N/kg=0.5N；故拿起1个鸡蛋需要力约0.5N；故A错误；
B、一部一般手机，正在通话时电流远远不不小于2A；故B错误；
C、滨州市室外环境温度最高可达40℃多一点，达不到50℃；故C错误；
D、一般教室大概长9m；符合实际；故D对；
故选D．
【分析】首先要对选项中波及几种物理量有个初步理解，对于选项中单位，可根据需要进行对应换算或转换，排除与生活实际相差较远选项，找出符合生活实际答案．

18．塑料梳子梳头时，头发容易被梳子“粘”起，下列现象中“粘”原因与其相似是（   ）
A. 塑料吸盘“粘”在光滑瓷砖上
B. 黑板擦“粘”在磁性黑板上
C. 化纤布料衣服易“粘”在身上
D. 两个铅块削平后挤压，“粘”在一起
【答案】 C
【解析】【解答】解：用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。
A、挤出吸盘中空气，在大气压作用下吸盘就能“粘”在光滑瓷砖上。A不符合题意；
B、磁性黑板擦能“粘”在竖直黑板上，是由于摩擦力与重力平衡。B不符合题意；
C、化纤布料衣服容易“粘”在身上，这是摩擦起电现象（化纤布料衣服与人体摩擦）。C符合题意；
D、两个铅柱底面削平挤压后能粘在一起，这是分子引力作用成果。D不符合题意；
故答案为：C
【分析】头发容易被梳子“粘”起，这是摩擦起电现象，据此逐一分析选项即可.

19．如图是玩具汽车电路图，如下有关说法中对是（   ）

A. 电动机与灯泡是并联                                       B. 电动机与灯泡是串联
C. 电动机与灯泡工作时两端电压不相等               D. 开关S2控制整个电路
【答案】A
【解析】【解答】解：
AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联，故A对、B错误；
C．并联电路中各支路两端电压相等，因此电动机与灯泡工作时两端电压相等，故C错误；
D．开关S2在小灯泡所在支路中，因此开关S2控制小灯泡所在支路，故D错误．
故选A．
【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路电压特点进行解答．

20．如图所示电路中，若要使L1和L2两只灯泡构成并联电路，开关断开与闭合状况是（   ）

A. S1、S2断开，S3闭合                                          B. S1、S3闭合，S2断开
C. S1、S2、S3都闭合                                              D. S2、S3闭合，S1断开
【答案】 B
【解析】【解答】解：要使两个电灯并联，就应使每个电灯并列接到电源两极上，故S1、S3闭合，S2断开，B符合题意.
故答案为：B．
【分析】串联电路中电流只有一条途径；并联电路中电流有两条或多条途径，根据定义判断开关闭合或断开.

21．某同学观测他家里电动自行车后发现：不管捏紧左边还是右边车闸，车尾一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右转向开关时，车尾只有对应一侧转向指示灯会亮起，下列指示灯示意图合理是
（   ）
A.                      B.                      C.                      D.
【答案】D
【解析】【解答】解：不管捏紧左边还是右边车闸，车尾一盏刹车指示灯均会亮起，阐明这两个开关都能控制指示灯，并且两开关互不影响，即两开关并联；
电动自行车前后转向灯可以单独工作，因此它们是并联．拨动扶手旁向左或向右转向开关时，车尾只有对应一侧转向指示灯会亮起，阐明由两个开关并且一种开关控制一种灯泡，综上分析，只有D选项符合题意．
故选D．
【分析】不管捏紧左边还是右边车闸，车尾一盏刹车指示灯均会亮起，可知车尾一盏刹车指示灯由两个开关控制；
而拨动扶手旁向左或向右转向开关时，车尾只有对应一侧转向指示灯会亮起，阐明车尾转向指示灯由两个开关分别控制；
然后根据并联电路电流有多条通路，各支路互不影响分析即可．

22．为了验证玻璃在加热烧红时也能导电，同学们运用白炽灯，灯丝已断灯泡玻璃芯，酒精灯、插头、导线若干，设计了下面所示四种方案，其中合理是（   ）
A.           B.             C.           D.
【答案】 C
【解析】【解答】解：
A、D、只对灯泡玻璃芯加热，玻璃芯能否导电不能判断．设计方案都不合理；
B、灯泡玻璃芯与小灯泡并联，无论玻璃芯与否导电，小灯泡都能发光．设计方案不合理；
C、灯泡玻璃芯与小灯泡串联，对玻璃芯加热，假如灯泡发光，阐明玻璃芯能导电；假如灯泡不发光，阐明玻璃芯不导电．设计方案合理．
故选C．
【分析】容易导电物体叫导体，不容易导电物体叫绝缘体；导体和绝缘体之间没有绝对界线，在一定条件下绝缘体也许成为导体．

23．下列物理量估测中，最靠近实际是（   ）
A. 你所在考场室温约为50℃                                B. 初中物理书本长度约为26cm
C. 高速公路上小汽车正常行驶速度约为120m/s  D. 台灯工作电流约为200A
【答案】B
【解析】【解答】解：A、夏天教室室温约30℃，你所在考场室温不会达到50℃，故A错误；
B、物理书本长度约为26cm，故B对；
C、高速公路上小汽车正常行驶速度约为120km/h，故C错误；
D、台灯工作电流约为200mA，故D错误．
故选B．
【分析】首先要对选项中波及几种物理量有个初步理解，对于选项中单位，可根据需要进行对应换算或转换，排除与生活实际相差较远选项，找出符合生活实际答案．

24．下列有关“粘”字表达某些物理现象描述不妥是（   ）
A. 表面平滑铅块紧压后会“粘”在一起，是由于分子在不停地运动
B. 吸盘式挂衣钩能“粘”在墙上，是由于吸盘受到大气压作用
C. 穿在身上化纤衣服易“粘”毛绒，是由于衣服带了电荷缘故
D. 刚从冰箱里拿出冰棒会“粘”住舌头，是由于液体在瞬间凝固原因
【答案】A
【解析】【解答】解：
A、光滑铅块压在一起就能“粘”住﹣﹣由于分子间有引力，故A错误；
B、吸盘式挂衣钩可以“粘”在墙上﹣﹣由于大气压作用，故B对；
C、穿着化纤衣服“粘”毛绒﹣﹣由于衣服摩擦起电后带静电，会吸引轻小物体，故C对；
D、刚从冷冻室拿出冰棒会“粘”住，是由于舌头上水分遇到比较冷冰棍形成，液态变为固态现象叫凝固，故D对．
故选A．
【分析】（1）物质是由大量分子构成，分子在永不停息地做无规则运动，分子间存在互相引力与斥力；（2）我们周围存在大气压；（3）摩擦可以使物体带电，带电体具有吸引轻小物体性质；（4）冰变为水是熔化；水变为冰是凝固．

25．下列数据符合实际是（   ）
A. 学生书桌高度约为2.5m                                   B. 家庭节能灯正常工作电流约为0.1A
C. 洗澡时感觉舒适水温约为70℃                         D. 人步行速度约为10m/s
【答案】B
【解析】【解答】解： A、中学生身高在160cm左右，课桌高度大概是中学生身高二分之一，在80cm左右．故A不符合实际；
B、家庭节能灯功率在20W左右，发光时电流在I= = ≈0.1A左右．故B符合实际；
C、人体温在37℃左右，洗澡水温度应当略高于体温，在40℃左右．故C不符合实际；
D、人正常步行速度在4km/h=4× m/s≈1.1m/s左右．故D不符合实际．
故选B．
【分析】此题考察对生活中常见物体物理量估测，结合对生活理解和对物理单位认识，找出符合实际选项．
